Отключение электричества станет серьезной проблемой в холодное время года, если используется котел, требующий электропитания, которых сейчас большинство. Если вы решили купить котлы газовые для отопления, то им тоже нужно электричество для работы управляющей электроники. Проблема решается с помощью приобретения оборудования для альтернативного электричества – инвертора (подключенного к аккумулятору или солнечным панелям) или генератора. Однако некоторые пользователи сталкиваются с проблемой, что котел от них не запускается. Это может происходить даже если генератор или инвертор выбраны правильно. Рассмотрим, почему газовый котел не работает от генератора или инвертора и в каких случаях можно решить проблему, не меняя оборудование для альтернативного источника питания.
Что делать, если не работает котел от инвертора или генератора
Почти любой современный газовый котел является фазозависимым. Это означает, что он способен работать только от той сети, где фаза и ноль постоянны, всегда на одном проводнике. Именно так бывает в обычной бытовой сети, в розетке. А инверторы и генераторы, даже оснащенные высокотехнологичной электроникой, формирующей выходной ток, часто выдают смешанные фазы, то есть у них фаза и ноль непостоянны, могут быть на разных проводниках. Газовый котел такое электричество не устраивает.

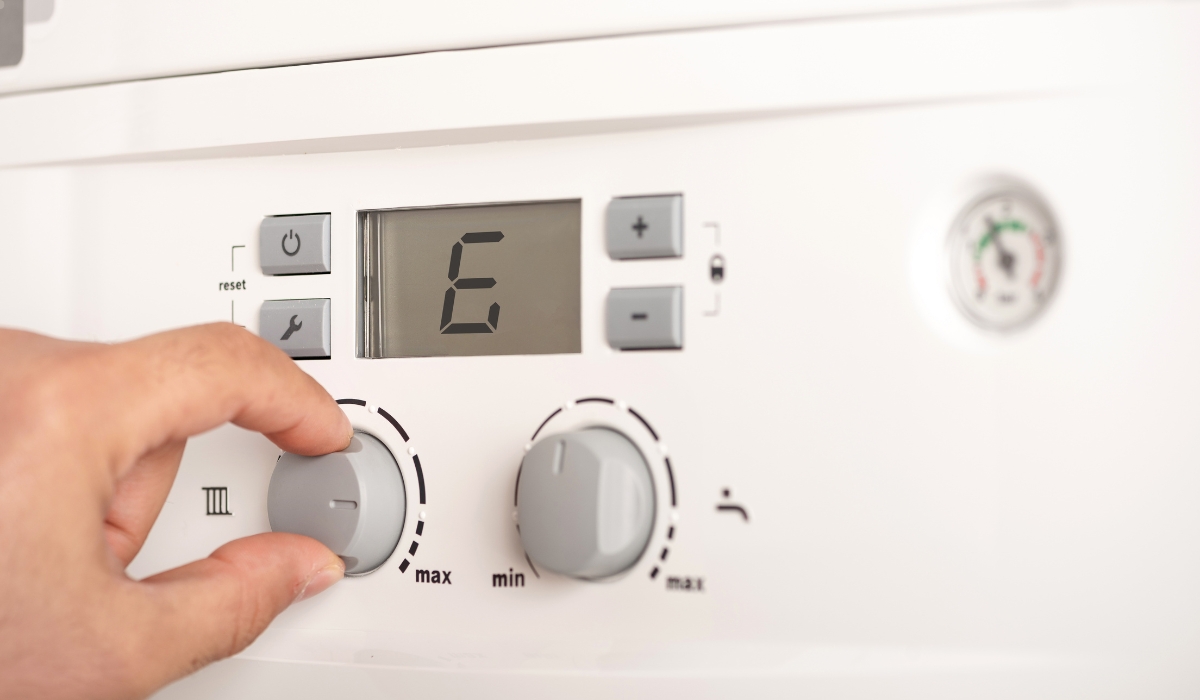

Фазозависимость газового котла возникает из-за того, что в них используется ионизационный датчик, который контролирует наличие пламени. Когда на котел подается питание с «плавающими» фазой и нулем, ионизационный датчик не способен включиться, соответственно, система безопасности не будет работать. В результате котел не запускается или показывает ошибку. Зависимость от фаз вы получите в любом случае, несмотря на то, решите ли вы купить двухконтурные газовые котлы или одноконтурные – у них почти у всех есть контролирующая электроника с ионизационным датчиком.
Чтобы решить эту проблему и все же запитать газовый котел, не обязательно менять в магазине инвертор для напряжения или генератор (тем более, что после замены проблема останется). Мы можем предложить несколько способов решения, которые проверили на практике.
Котел не работает от генератора или инвертора, потому что нет заземления
Разработчики предусматривают работу устройств с учетом безопасной эксплуатации, поэтому, если не работает газовый котел от бензогенератора или инвертора, то причина может быть в отсутствии заземления. Хотя на практике при работе от сети это не всегда реализуется (хоть и рекомендуется), при работе от автономного источника электричества это может сыграть ключевую роль.
Провод для заземления может быть отведен из таких мест:
- можно соединять с землей сам котел, для этого у него должен быть отдельный провод (третья жилка в шнуре питания) или контакт может быть предусмотрен на корпусе котла – газовые котлы хорошего качества имеют заземление в том или ином виде;
- заземление можно отвести от корпуса источника питания, для этого должен быть специальный контакт (чаще бывает у генераторов, чем инверторов).
Другой вопрос – куда вести этот провод заземления от оборудования? Вариантов тоже может быть только два. Первый, если вы в частном доме, то можно просто организовать заземление во дворе и подключить к нему отведенный от питания котла провод. Если вы в квартире, заземление можно подвести к специальной шине, которая идет от электрического щитка. Однако она есть не всегда. После подключения заземления можно пробовать включить котел от резервного источника питания.
Помните, что организовать заземление через подключение провода к металлическим трубам водопровода и отопления – плохой вариант. Во-первых, это может привести к поражению током. Во-вторых, не все трубы идут в землю. А в многоквартирном доме у соседей по стояку могут быть пластиковые трубы, что делает невозможным создание заземления таким способом.

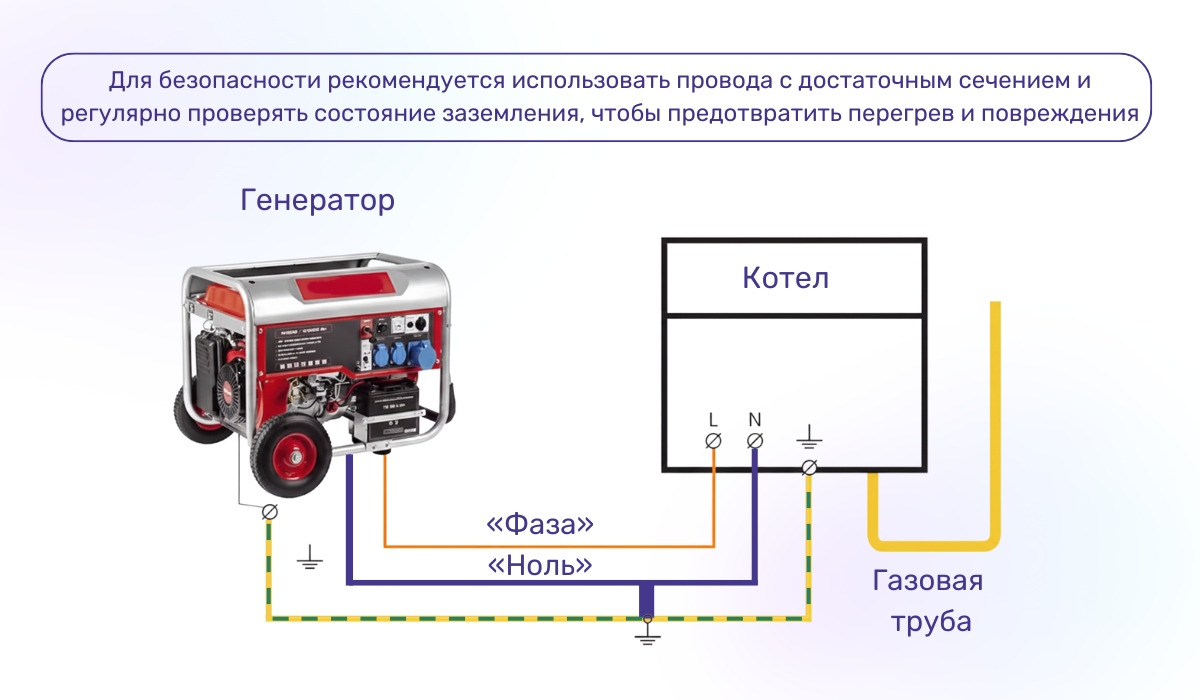

Как подружить котел и генератор или инвертор с помощью создания искусственного нуля
Если инверторы или генераторы электростанции выдают не постоянную фазу и ноль, то можно искусственно предопределить, где у него будет ноль. Это даст возможность источнику электричества создать постоянную фазу на одном из проводников. Это подойдет также для тех случаев, когда у котла, генератора или инвертора не предусмотрено заземление. Чтобы создать искусственный ноль, соедините один из проводников питания с землей. Самый удобный способ для этого – создать удлинитель с заземлением. Делается это так:
- Возьмите двухжильный медный провод с сечением, подходящим для питания газового котла – это фаза и ноль. Длина должна быть такой, чтобы с небольшим запасом хватило от источника электричества до вилки котла.
- Возьмите одножильный провод с сечением 1,5-2,5 мм2 – это заземление. Для заземления напольные и настенные газовые котлы в Украине с любой потребляемой мощностью используют медный провод. Длины должно хватить для подключения к земле тем или иным способом.
- Возьмите вилку. К двум контактам вилки подключите две жилы двухжильного провода – по ним будет осуществляться питание котла.
- Второй конец двухжильного провода соедините с розеткой – два провода в два контакта. К этой розетке подключите вилку котла.
- К одному из контактов (к любому) вилки или розетки вашего удлинителя подсоедините одножильный провод, который будет заземлением, здесь будет искусственный ноль. Соответственно другой проводник – фаза.
- Другой конец одножильного провода соедините с землей – через шину или непосредственно в землю во дворе (не через трубы).
После подачи питания котел должен заработать, так как фаза и ноль будут постоянными.
Как подключить газовый котел через генератор, определив фазы через бытовую сеть
Этот способ подойдет, если нет возможности подключить проводник к земле или вы приобрели инверторы или бензиновые генераторы в магазине без возможности заземления. Можно заранее определить фазы питания, соединив один из проводников с сетевым нулем, тем, который у вас обычно есть в настенной розетке. В большинстве случаев ноль в сети соединен с землей. Для этого вам нужно сделать так:
- соберите удлинитель с тремя проводами (см. предыдущий раздел статьи);
- в любой удобной розетке определите ноль с помощью индикаторной отвертки или другого инструмента и обозначьте его для удобства (обратите внимание – это можно сделать только через розетку, через выключатель не получится, он обычно разъединяет фазу);
- отключите питание розетки с помощью автоматического выключателя;
- снимите крышку розетки;
- к контакту розетки, который вы обозначили как ноль, подключите провод земли. ноля, вашего самодельного удлинителя – конец третьего провода, оставшегося свободным, после подключения розетку нужно снова включить выключателем;
- затем включите вилку удлинителя в розетку генератора или инвертора, а в его розетку – котел, попробуйте запустить котел.
Поскольку подключение газового котла будет в бытовую сеть, особое внимание нужно уделить безопасности. Во-первых, обесточивание розетки перед подключением провода обязательно. Во-вторых, чтобы избежать травм и поломки техники, не перепутайте ноль и фазу в розетке. В-третьих, нужно предусмотреть возможность закрытия крышки розетки после подключения к ее нулю провода удлинителя. Иначе возможны травмы, особенно, если в доме есть дети. Можно сделать вырез в крышке розетки под третий провод, выходящий наружу, или установить тяжелую мебель перед этой розеткой.
Описанные выше три способа, с большой вероятностью, помогут вам запустить газовый котел от генератора или инвертора, если эти источники питания исправны и выбраны правильно. Если у вас недостаточно опыта или отсутствуют необходимые инструменты и материалы, то доверьте эту работу специалисту. Ошибки могут привести к поломке котла, источника питания, травмам. Особенно, если речь идет о третьем способе – подключении к сети.

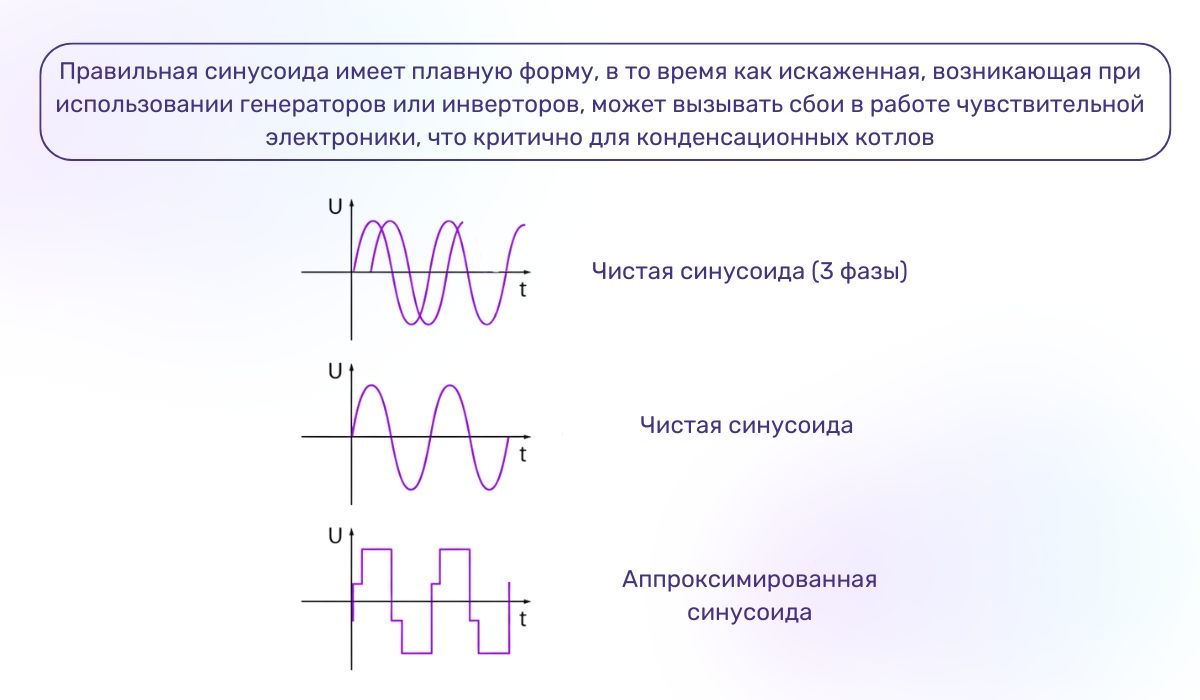

Не работает котел от генератора или инвертора из-за неправильной синусоиды
Синусоида – это вид волны, с которой меняются полярности в переменном токе. В бытовой розетке правильная синусоида, она имеет плавную форму. Вся бытовая техника рассчитывается с учетом эксплуатации в условиях правильной синусоиды. Большинство котлов требовательны к типу синусоиды, особенно если речь идет об эксплуатации конденсационного газового котла с большим количеством различной электроники – их продажа сейчас ведется активно.
Некоторые источники электричества выдают не правильную, а модифицированную синусоиду, она имеет ступенчатую форму, не плавную. Это одна из причин, почему не работает котел от инвертора или генератора, он может давать ошибку, просто не запускаться или даже выйти из строя.

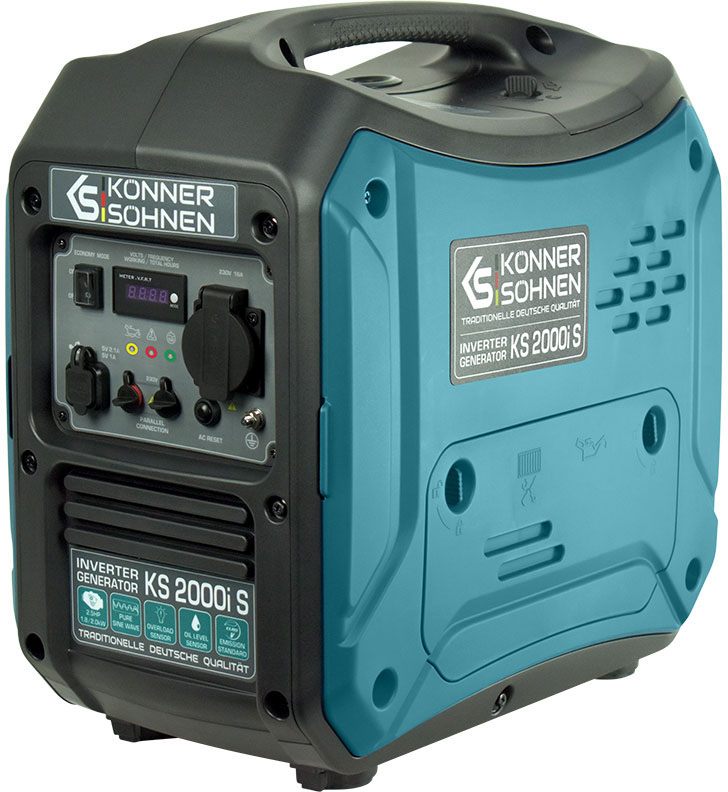

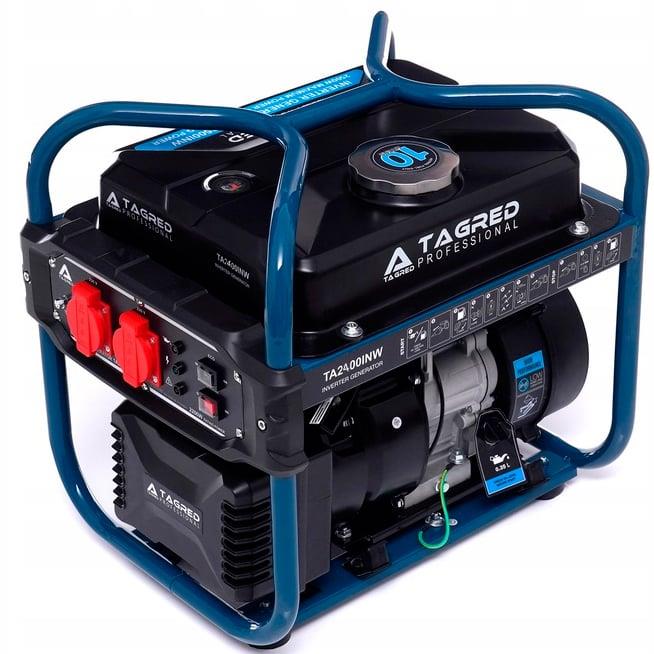

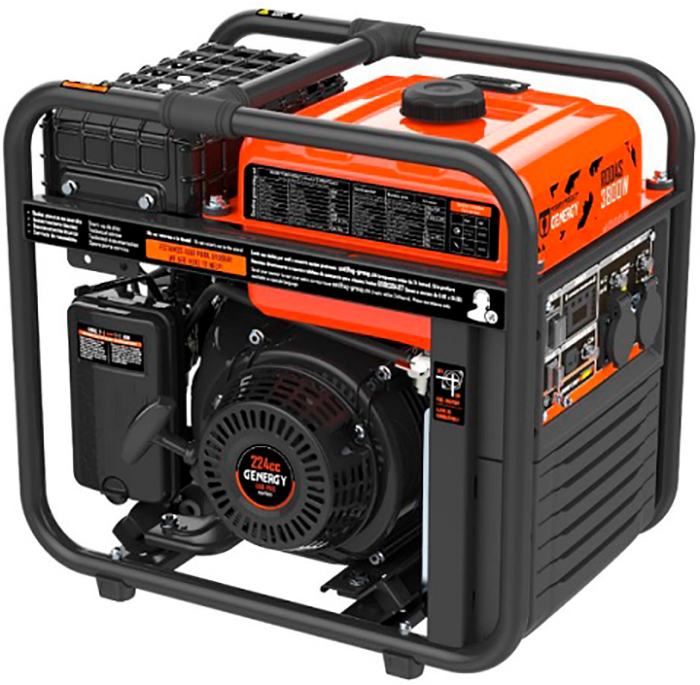

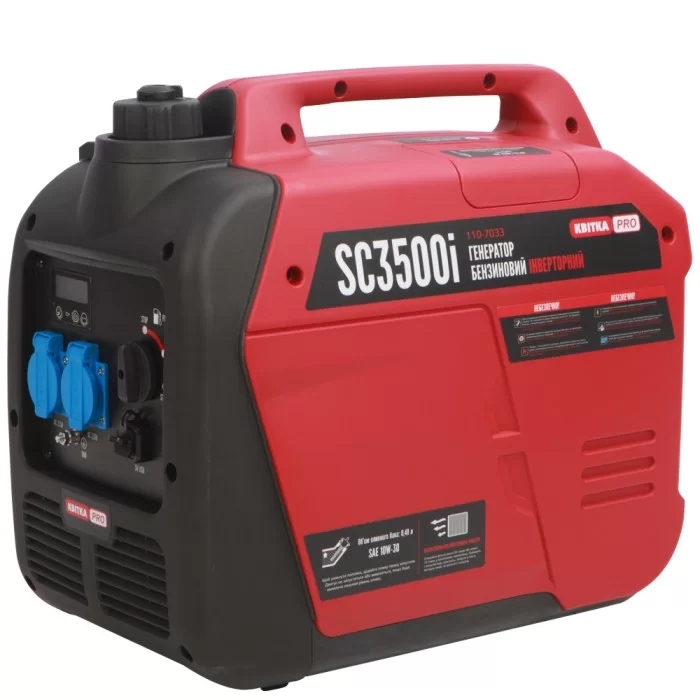

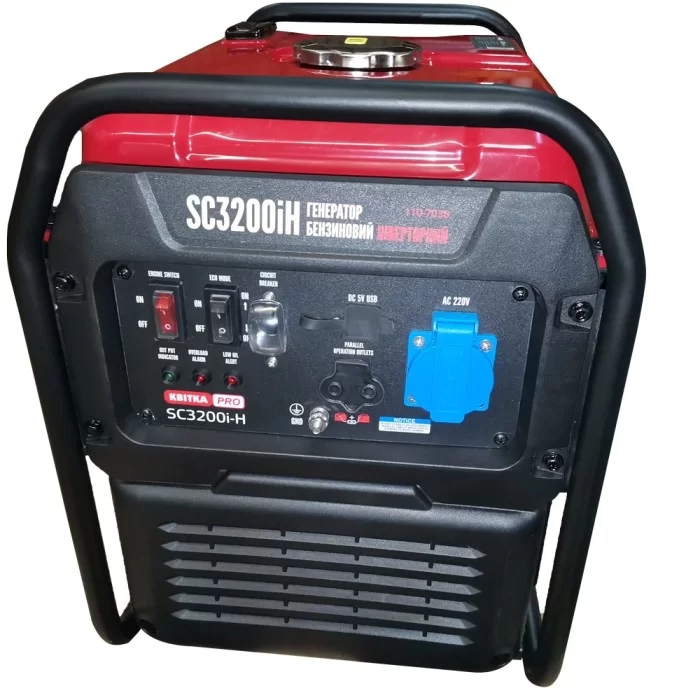

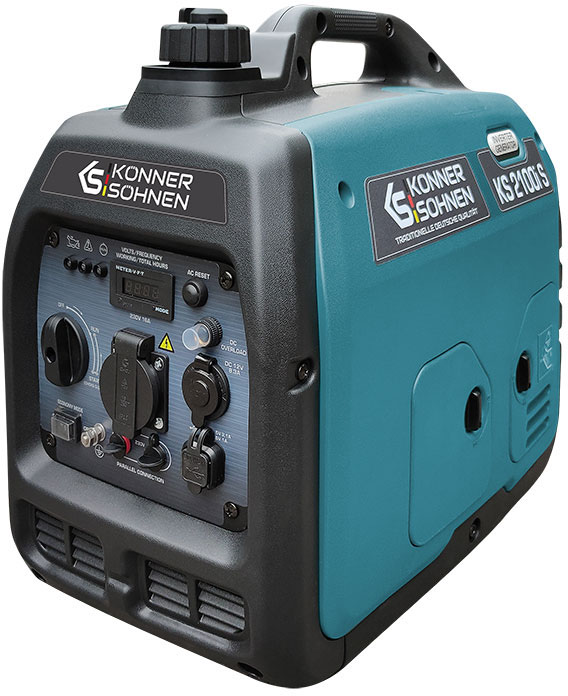

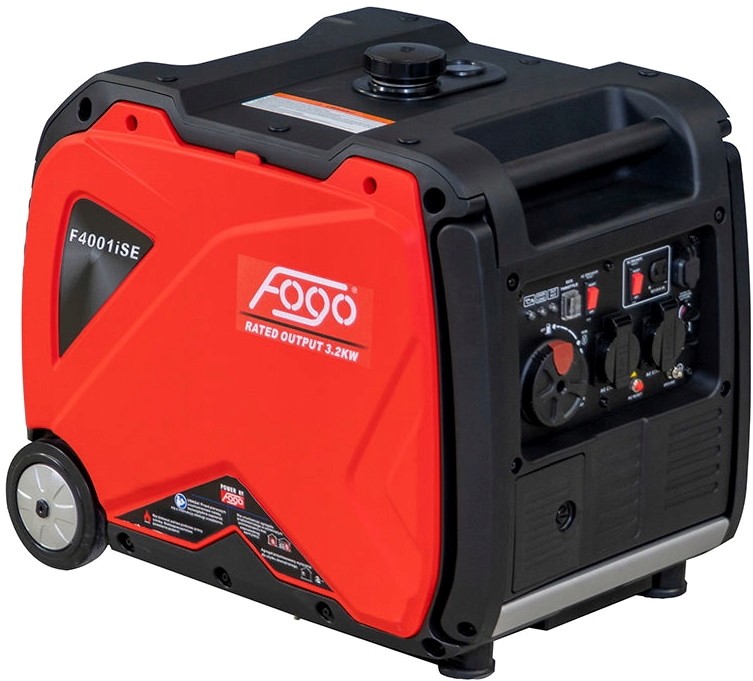

При эксплуатации инверторного генератора можно ожидать, что у него правильная синусоида. Также это бывает у инверторов по цене выше средней. Недорогие модели этих источников питания могут давать модифицированную синусоиду. Лучший способ определить синусоиду – увидеть ее на экране осциллографа. Но такой прибор есть далеко не у всех. Поэтому можно пойти другими путями. Синусоида модифицирована, если при питании от источника электричества:
- нагрузка с моторами неестественно гудит;
- некоторые моторы неравномерно вращаются;
- некоторые светодиодные лампы мерцают.
Выровнять синусоиду можно разными способами. Наиболее надежный, но дорогой – купить ИБП с online архитектурой. Другие варианты – использовать различные фильтры, но в реализации это может быть сложнее. Однако идеальное решение – сразу использовать источник питания для котла с правильной синусоидой. Решая, будет ли работать газовый котел от генератора или инвертора, следует обязательно учитывать этот параметр.
Недостаточная выходная мощность источника питания – причина, почему котел не работает от генератора или инвертора?
Генератор и инвертор способны обеспечить определенную входную мощность. Если подключенная нагрузка ее превышает, то источник питания переходит в режим защиты и не дает электричества. Если газовому котлу не хватает мощности, то он может не запуститься или ненадолго включиться, а затем выключиться. Это может быть одной из причин прекращения работы газового котла.
Потребляемая электрическая мощность газового котла, как правило, не превышает 200 Вт, что относительно мало. Большинство генераторов и инверторов, доступных на рынке, способны выдавать гораздо больше. Однако если к источнику питания подключена другая дополнительная нагрузка, то энергии на всех может не хватить и котел тогда не включится.
Если котел не запускается от генератора или инвертора, рекомендуем проверить, на какую выходную мощность рассчитан ваш источник электричества и убедиться, что она больше (с запасом около 20 %), чем потребляет котел. Если она все же меньше, то этот источник питания не подходит для вашего котла, его нужно заменить. Если достаточна, то, вероятно, к нему подключена другая нагрузка, которую нужно просто отключить.

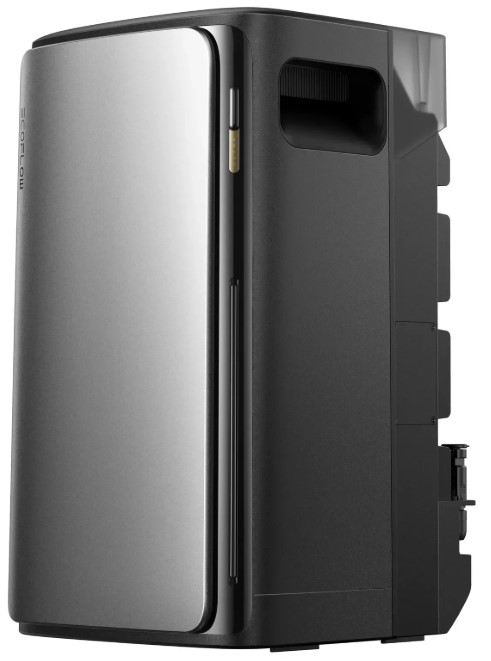

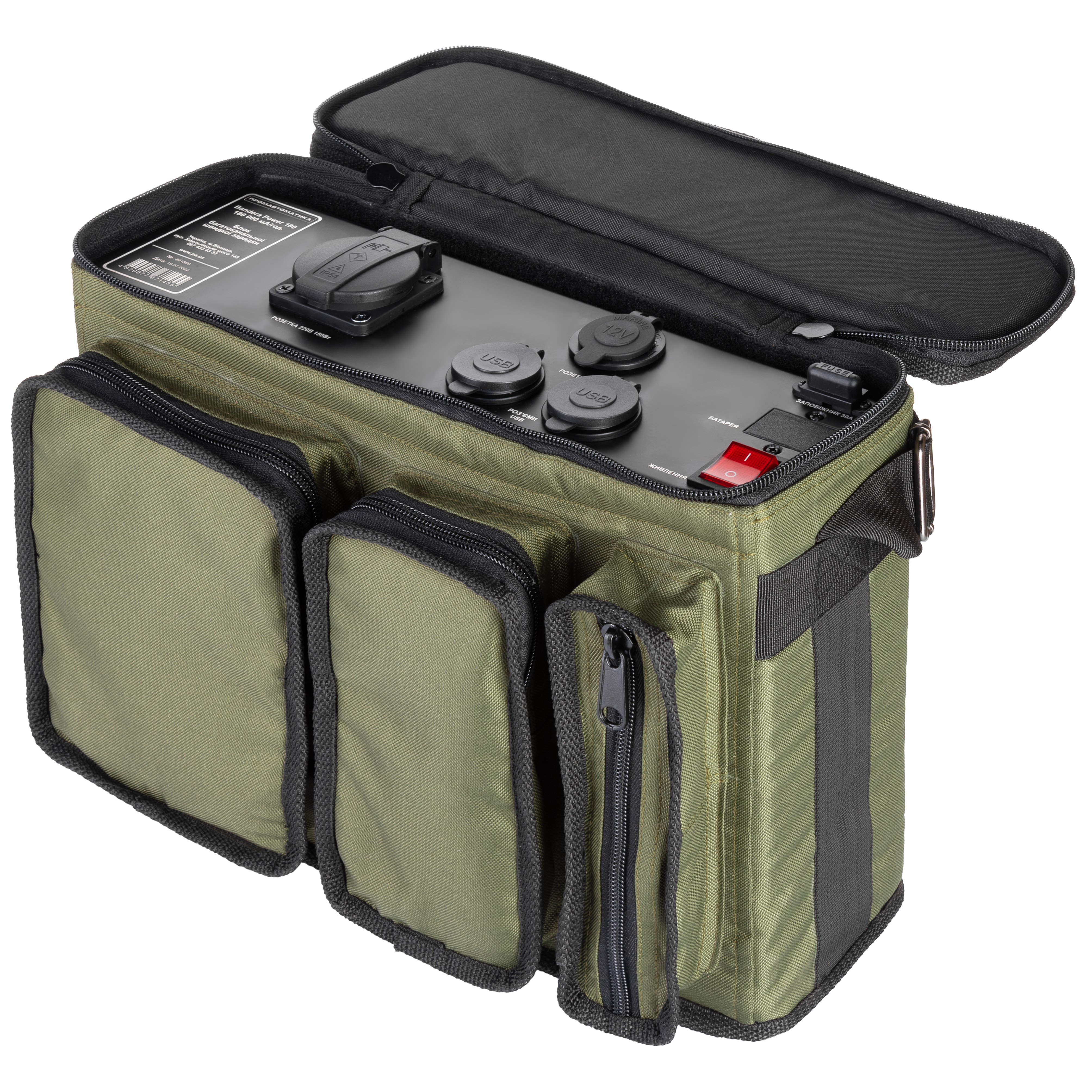

Газовый котел не работает от зарядной станции
Если газовый котел не работает от зарядной станции, то пути решения такие же, как и в случае с генераторами и инверторами, но с одной особенностью. Если для котла приобретена бюджетная зарядная станция портативная, то в первую очередь нужно убедиться в том, что она обеспечивает нормальную выходную мощность для этой нагрузки. Потому что в отличие от генераторов и инверторов (у которых эта причина наименее вероятна), недорогие зарядные станции обычно маломощные.

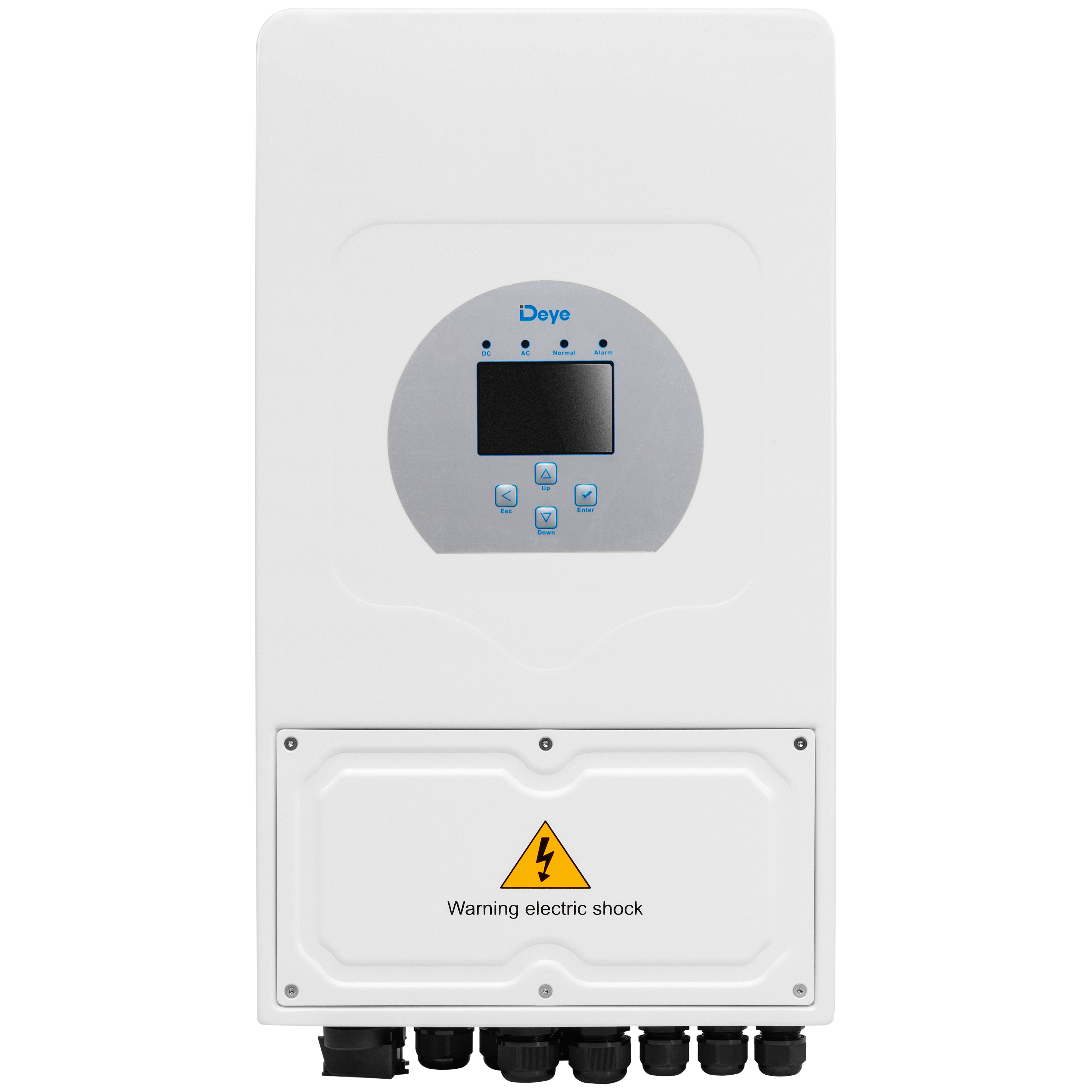

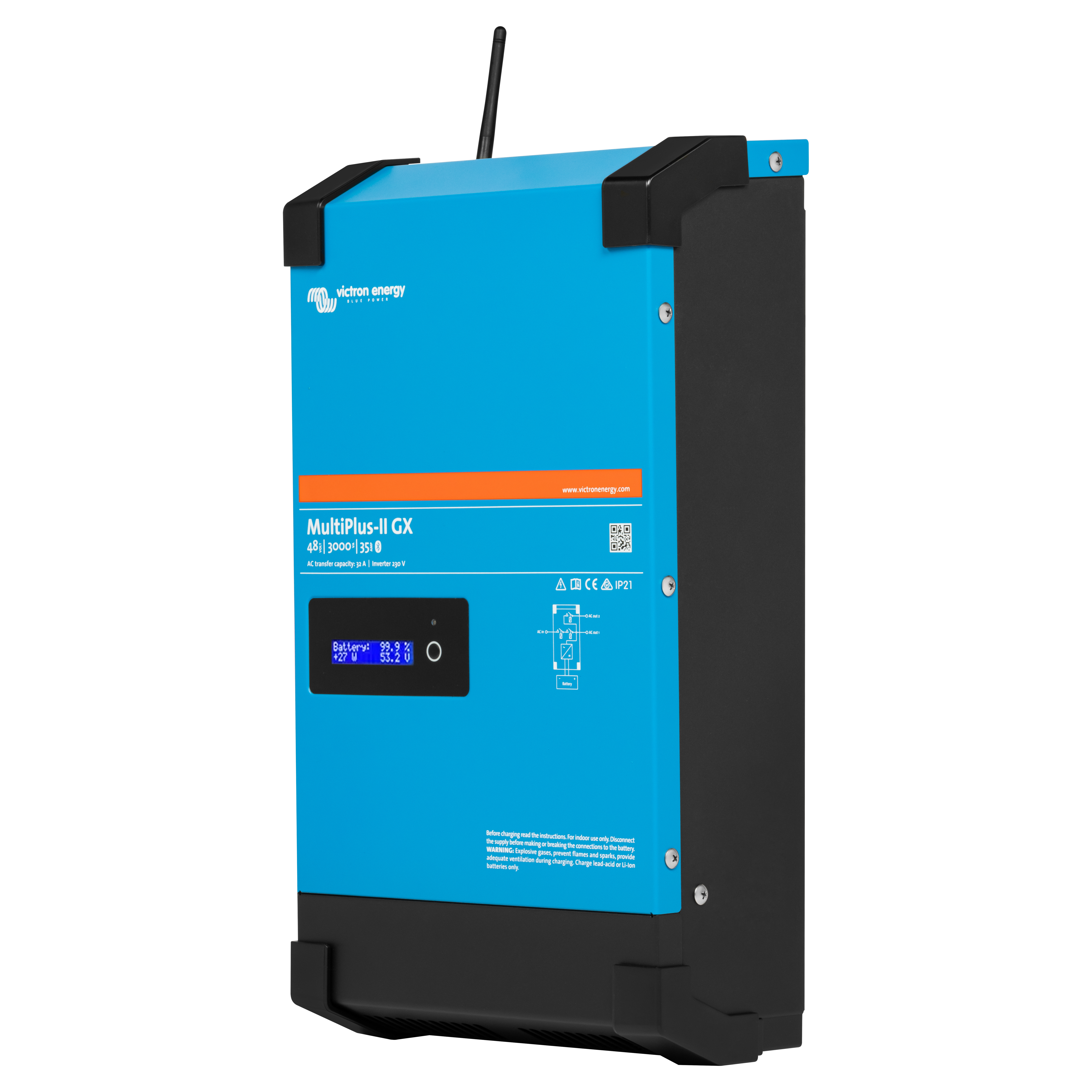

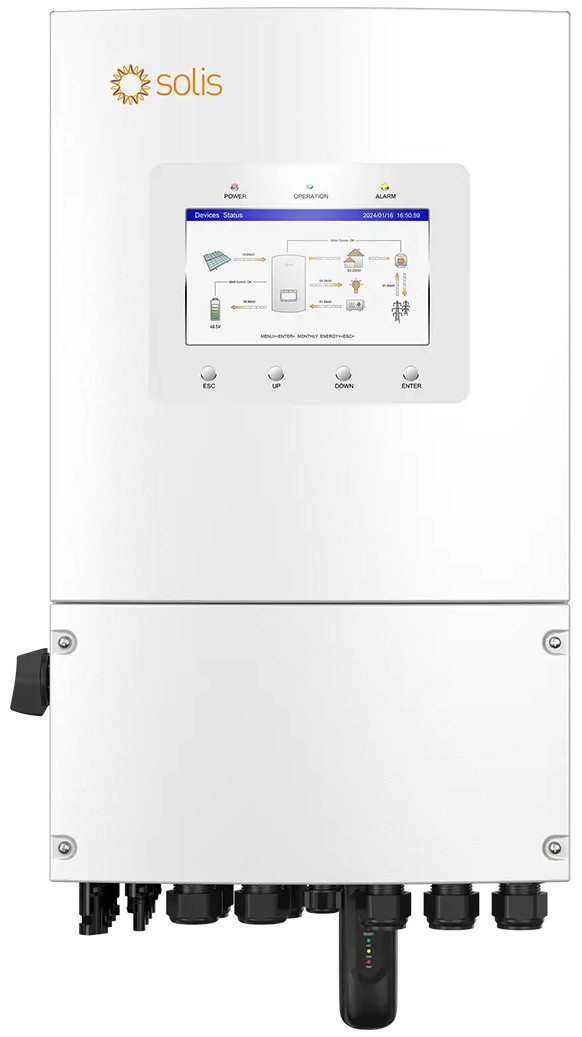

Портативные зарядные станции работают, как гибридные инверторы напряжения, востребованные для альтернативной энергетики в Украине – преобразуют электричество аккумулятора или солнечной панели в состояние, подходящее для бытовых приборов. Поэтому, если котел не работает от инвертора зарядной станции и ее мощность допустима, то стоит пересмотреть все другие причины и способы решения, которые были описаны выше – заземление, искусственный ноль, подключение к нулю бытовой сети, а также не забыть проверить синусоиду.
Что нельзя делать, запуская котел от генератора или инвертора
Производя манипуляции с электричеством и дорогой техникой, нужно быть внимательным. А если есть сомнения, то обратиться к специалисту за помощью. Несколько советов помогут вам избежать поломок техники и травм:
- Если вы сделали самодельный удлинитель или его для вас собрал электрик, используйте его только для подключения котла к альтернативному источнику питания. Для других целей он не подходит.
- Не подключайте для питания котла в сетевую розетку выход генератора, инвертора, зарядной станции. Если хотите организовать альтернативное электричество везде в доме, то источник должен подключаться на входе проводки в квартиру и делать это должен профессионал.

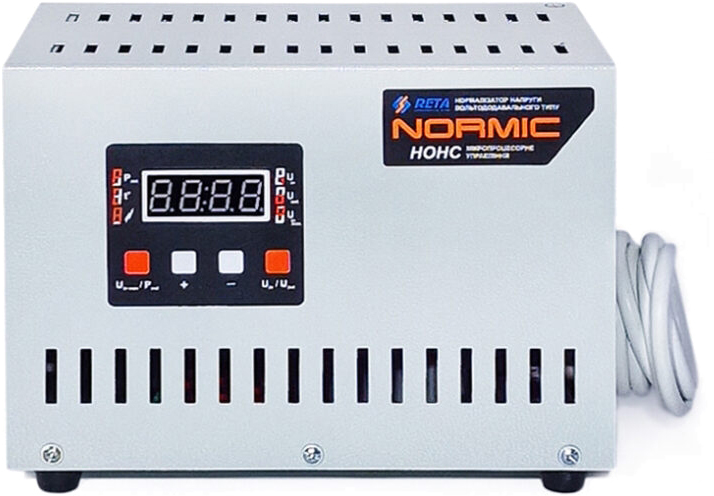

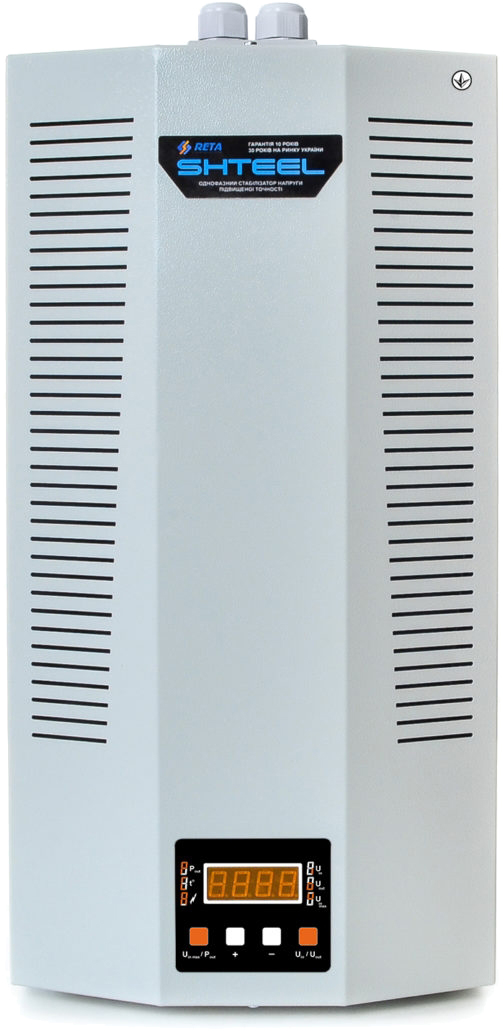

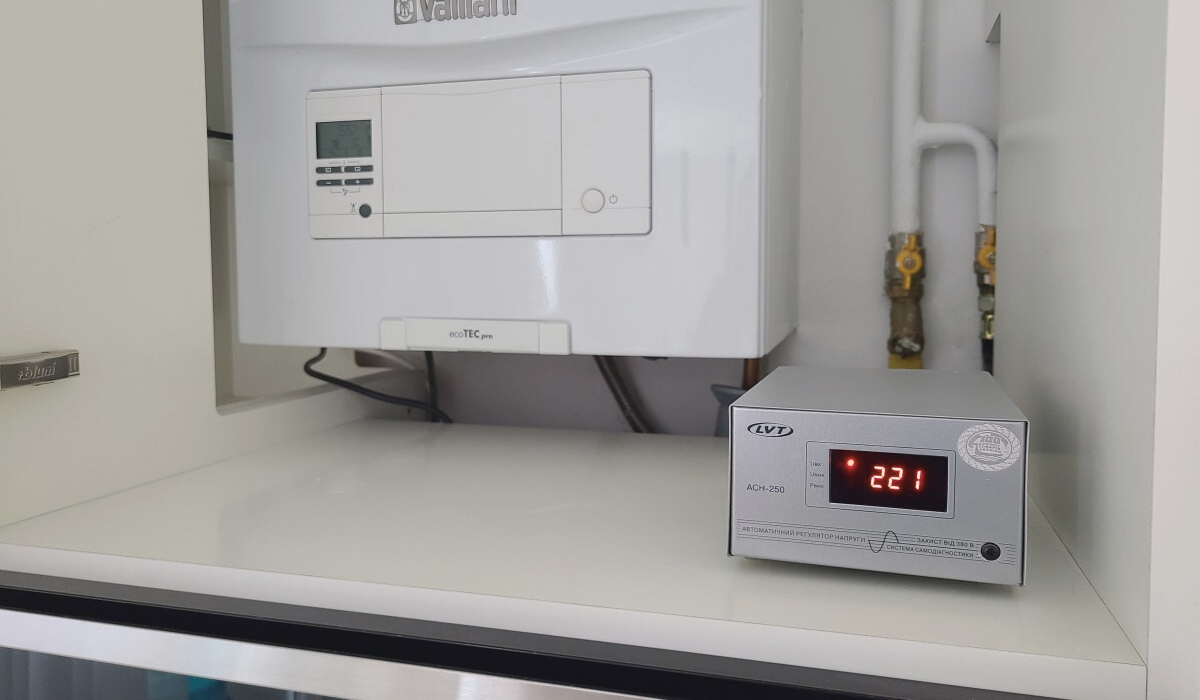

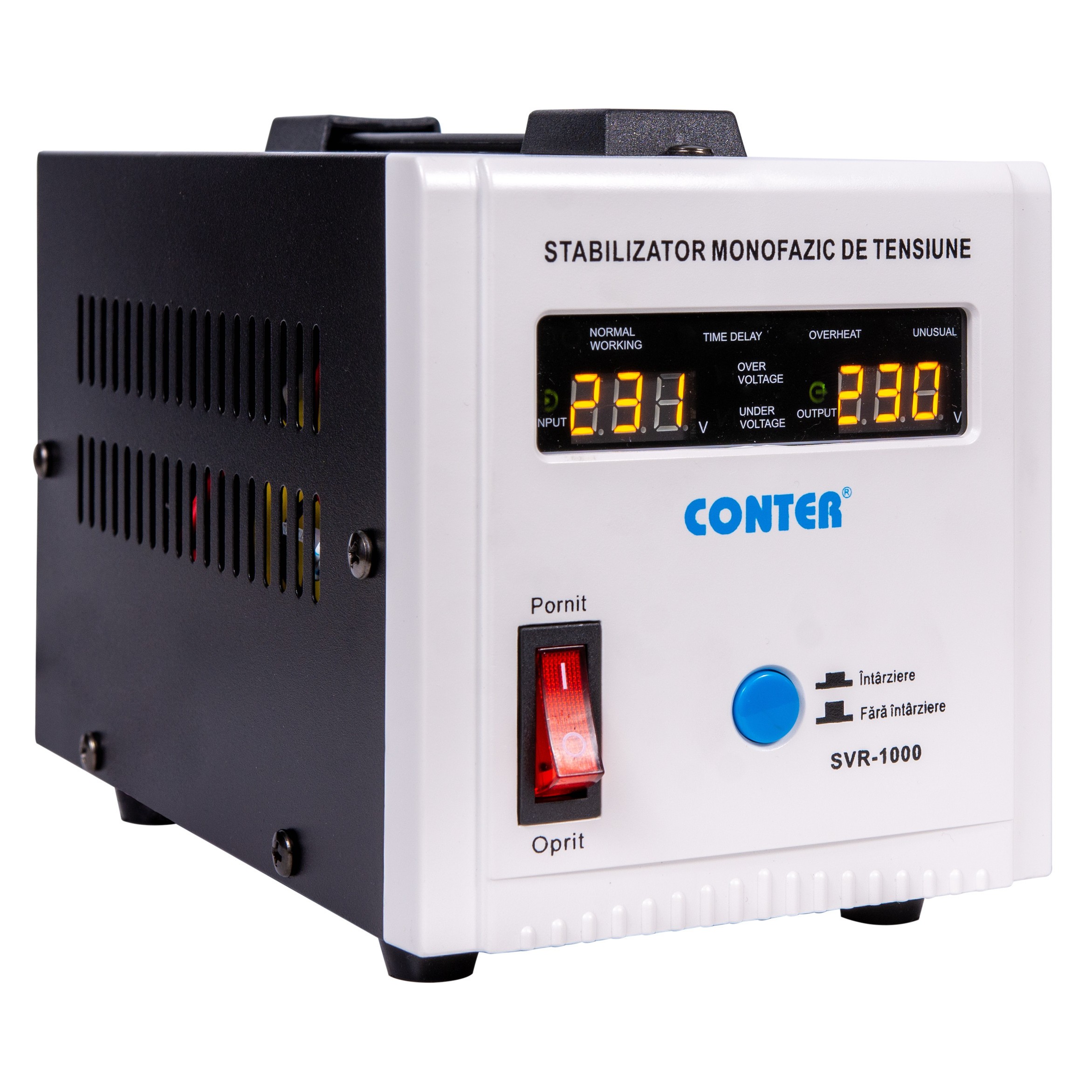

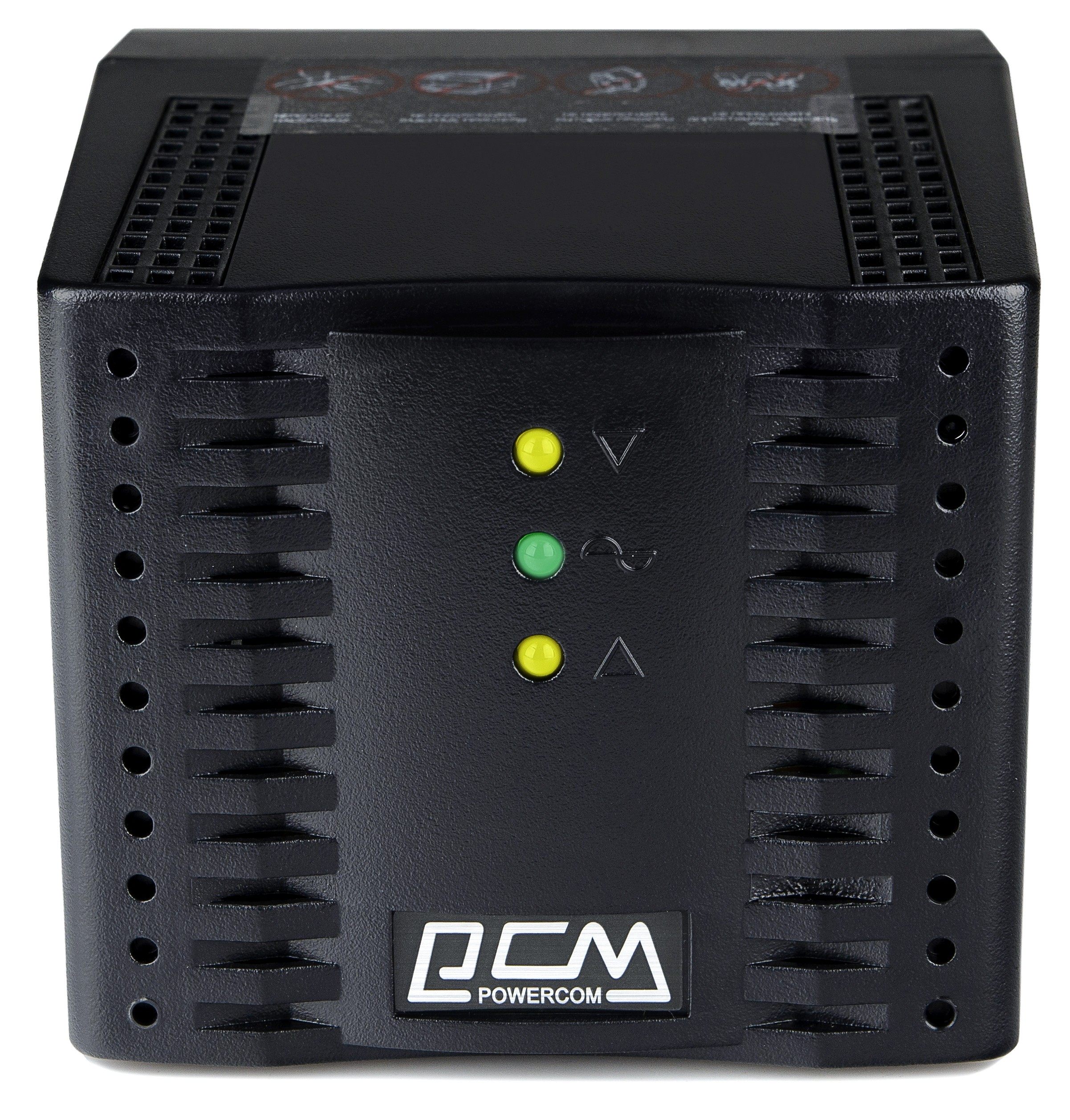

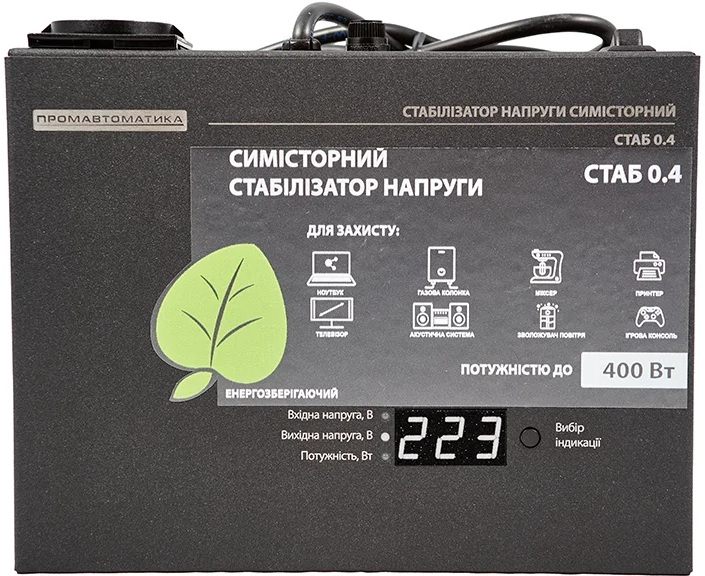

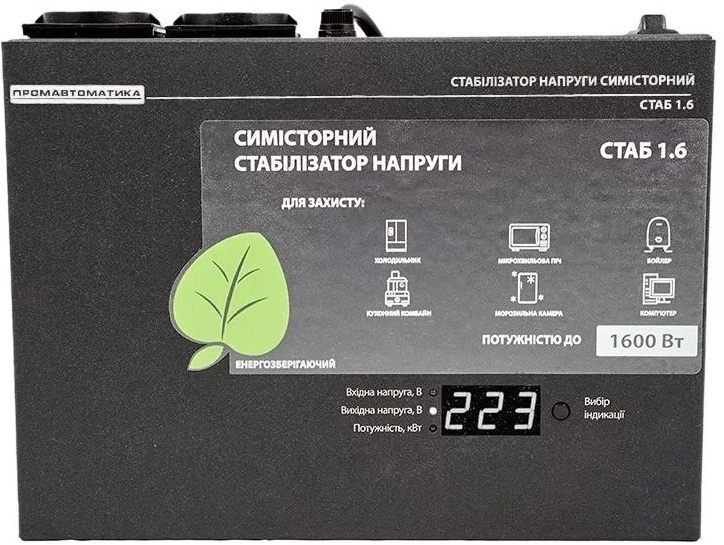

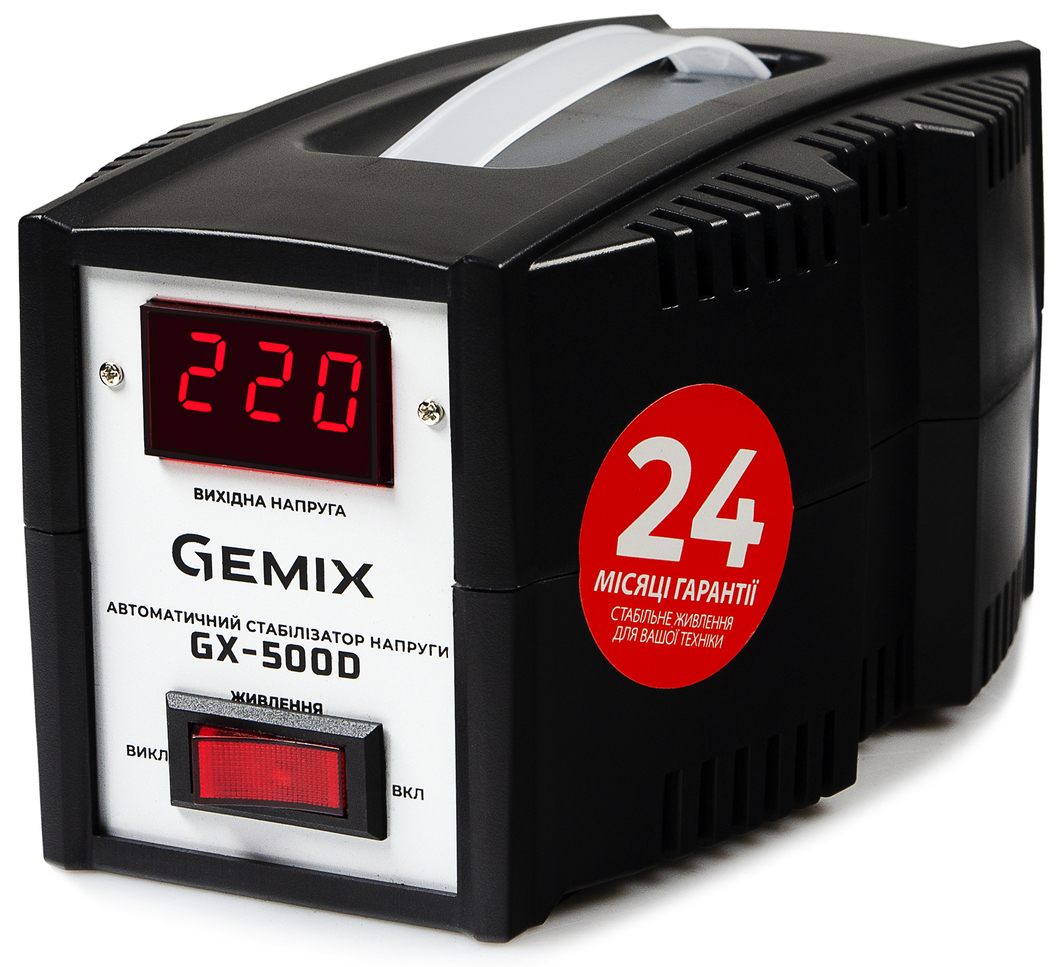

- Рекомендуем использовать стабилизаторы для питания котла. Они нужны не только при работе от альтернативных источников, но даже и от обычной розетки, когда есть электричество.
Если котел не запускается, используя инвертор, не работает от генератора или зарядной станции, то также стоит проверить работоспособность оборудования. Источник питания можно проверить, подключив к нему другую нагрузку. Исправность котла проверяется при наличии электричества в сети.
Мы разобрали, что делать, если не запускается котел от инвертора, генератора или портативной зарядной станции. Вы знаете, в каких случаях можно попробовать решить проблему, а когда стоит поменять источник питания.
