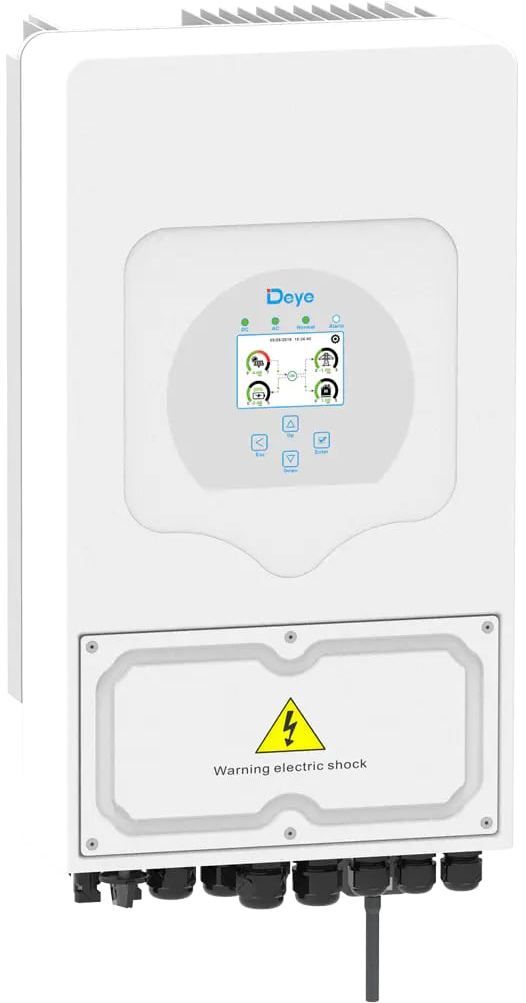

Відключення електрики стане серйозною проблемою в холодну пору року, якщо використовується котел, що вимагає електроживлення, яких зараз більшість. Якщо ви вирішили купити газові котли для опалення, то їм теж потрібна електрика для роботи керуючої електроніки. Проблема вирішується за допомогою придбання обладнання для альтернативної електрики – інвертора (підключеного до акумулятора або сонячних панелей) або генератора. Однак деякі користувачі стикаються з проблемою, що котел від них не запускається. Це може відбуватися навіть якщо генератор або інвертор обрані правильно. Розглянемо, чому газовий котел не працює від генератора або інвертора і в яких випадках можна розв'язати проблему, не змінюючи обладнання для альтернативного джерела живлення.
Що робити, якщо не працює котел від інвертора або генератора
Майже будь-який сучасний газовий котел є фазозалежним. Це означає, що він здатний працювати тільки від тієї мережі, де фаза і нуль постійні, завжди на одному провіднику. Саме так буває у звичайній побутовій мережі, в розетці. А інвертори та генератори, навіть оснащені високотехнологічною електронікою, що формує вихідний струм, часто видають змішані фази, тобто у них фаза і нуль непостійні, можуть бути на різних провідниках. Газовий котел така електрика не влаштовує.
Фазозалежність газового котла виникає через те, що в них використовується іонізаційний датчик, який контролює наявність полум'я. Коли на котел подається живлення з «плаваючими» фазою і нулем, іонізаційний датчик не здатний увімкнутися, відповідно, система безпеки не буде працювати. В результаті котел не запускається або показує помилку. Залежність від фаз ви отримаєте в будь-якому випадку, попри те, чи вирішите ви купити двоконтурні газові котли або одноконтурні – у них майже у всіх є контролююча електроніка з іонізаційним датчиком.
Щоб розв'язати цю проблему і все ж живити газовий котел, не обов'язково міняти в магазині інвертор для напруги або генератор (тим більше, що після заміни проблема залишиться). Ми можемо запропонувати кілька способів вирішення, які перевірили на практиці.
Котел не працює від генератора або інвертора, тому що немає заземлення
Розробники передбачають роботу пристроїв з урахуванням безпечної експлуатації, тому, якщо не працює газовий котел від бензогенератора або інвертора, то причина може бути у відсутності заземлення. Хоча на практиці при роботі від мережі це не завжди реалізується (хоч і рекомендується), при роботі від автономного джерела електрики це може зіграти ключову роль.
Провід для заземлення може бути відведений з таких місць:
- можна з'єднувати з землею сам котел, для цього у нього повинен бути окремий провід (третя жилка в шнурі живлення) або контакт може бути передбачений на корпусі котла – газові котли хорошої якості мають заземлення в тому чи іншому вигляді;
- заземлення можна відвести від корпусу джерела живлення, для цього повинен бути спеціальний контакт (частіше буває у генераторів, ніж інверторів).
Інше питання – куди вести цей провід заземлення від обладнання? Варіантів теж може бути тільки два. Перший, якщо ви в приватному будинку, то можна просто організувати заземлення у дворі та підключити до нього відведений від живлення котла провід. Якщо ви у квартирі, заземлення можна підвести до спеціальної шини, яка йде від електричного щитка. Однак вона є не завжди. Після підключення заземлення можна спробувати включити котел від резервного джерела живлення.
Пам'ятайте, що організувати заземлення через підключення дроту до металевих труб водопроводу та опалення – поганий варіант. По-перше, це може призвести до ураження струмом. По-друге, не всі труби йдуть в землю. А в багатоквартирному будинку у сусідів по стояку можуть бути пластикові труби, що унеможливлює створення заземлення таким способом.

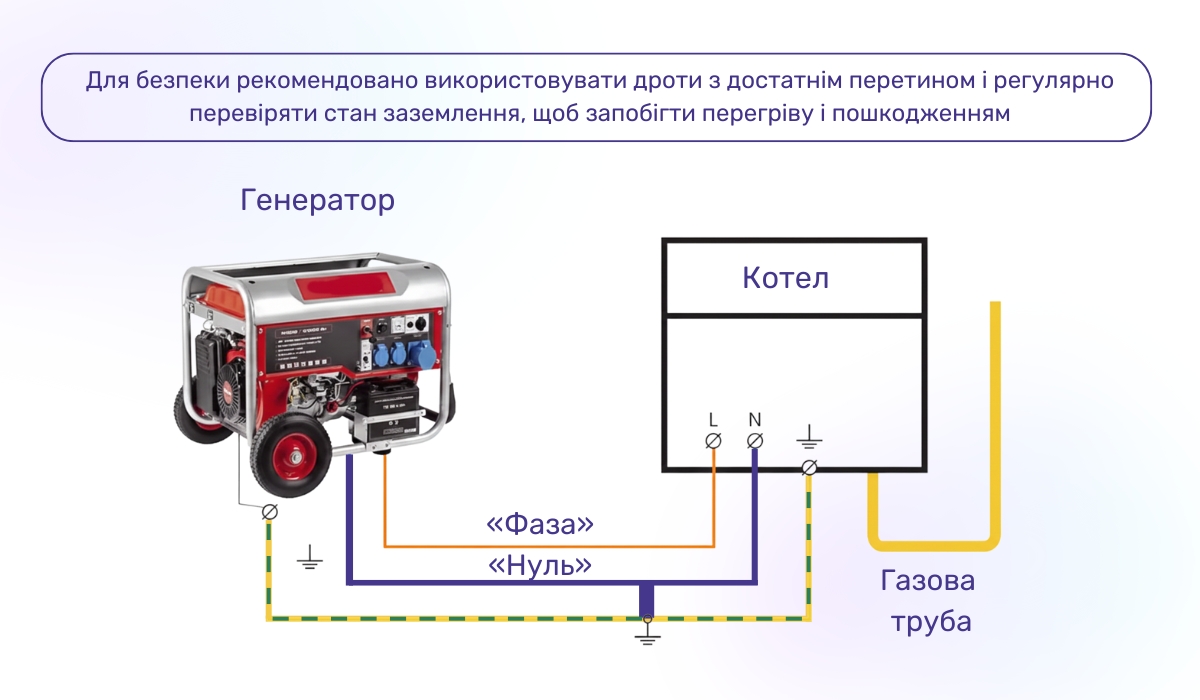

Як подружити котел і генератор або інвертор за допомогою створення штучного нуля
Якщо інвертори або генератори електростанції видають не постійну фазу і нуль, то можна штучно визначити, де у нього буде нуль. Це дасть можливість джерелу електрики створити постійну фазу на одному з провідників. Це підійде також для тих випадків, коли у котла, генератора або інвертора не передбачено заземлення. Щоб створити штучний нуль, з'єднайте один з провідників живлення із землею. Найзручніший спосіб для цього – створити подовжувач із заземленням. Робиться це так:
- Візьміть двожильний мідний провід з перетином, що підходить для живлення газового котла – це фаза і нуль. Довжина повинна бути такою, щоб з невеликим запасом вистачило від джерела електрики до вилки котла.
- Візьміть одножильний провід з перетином 1,5-2,5 мм2 – це заземлення. Для заземлення підлогові та настінні газові котли в Україні з будь-якою споживаною потужністю використовують мідний провід. Довжини повинно вистачити для підключення до землі тим чи іншим способом.
- Візьміть вилку. До двох контактів вилки підключіть дві жили двожильного дроту – по них буде здійснюватися живлення котла.
- Другий кінець двожильного дроту з'єднайте з розеткою – два дроти у два контакти. До цієї розетки підключіть вилку котла.
- До одного з контактів (до будь-якого) вилки або розетки вашого подовжувача під'єднайте одножильний провід, який буде заземленням, тут буде штучний нуль. Відповідно інший провідник – фаза.
- Інший кінець одножильного проводу з'єднайте із землею – через шину або безпосередньо в землю у дворі (не через труби).
Після подачі живлення котел повинен запрацювати, оскільки фаза і нуль будуть постійними.
Як підключити газовий котел через генератор, визначивши фази через побутову мережу
Цей спосіб підійде, якщо немає можливості підключити провідник до землі або ви придбали інвертори або бензинові генератори в магазині без можливості заземлення. Можна заздалегідь визначити фази живлення, з'єднавши один з провідників з мережевим нулем, тим, який у вас зазвичай є в настінній розетці. У більшості випадків нуль в мережі з'єднаний із землею. Для цього вам потрібно зробити так:
- зберіть подовжувач з трьома проводами (див. попередній розділ статті);
- в будь-якій зручній розетці визначте нуль за допомогою індикаторної викрутки або іншого інструменту і позначте його для зручності (зверніть увагу – це можна зробити тільки через розетку, через вимикач не вийде, він зазвичай роз'єднує фазу);
- відключіть живлення розетки за допомогою автоматичного вимикача;
- зніміть кришку розетки;
- до контакту розетки, який ви позначили як нуль, підключіть провід землі. нуля, вашого саморобного подовжувача – кінець третього проводу, що залишився вільним, після підключення розетку потрібно знову увімкнути вимикачем;
- потім увімкніть вилку подовжувача в розетку генератора або інвертора, а в його розетку – котел, спробуйте запустити котел.
Оскільки підключення газового котла буде в побутову мережу, особливу увагу потрібно приділити безпеці. По-перше, знеструмлення розетки перед підключенням проводу обов'язково. По-друге, щоб уникнути травм і ламань техніки, не переплутайте нуль і фазу в розетці. По-третє, потрібно передбачити можливість закриття кришки розетки після підключення до її нуля дроту подовжувача. Інакше можливі травми, особливо, якщо в будинку є діти. Можна зробити виріз в кришці розетки під третій дріт, що виходить назовні, або встановити важкі меблі перед цією розеткою.
Описані вище три способи, з великою ймовірністю, допоможуть вам запустити газовий котел від генератора або інвертора, якщо ці джерела живлення справні та вибрані правильно. Якщо у вас недостатньо досвіду або відсутні необхідні інструменти та матеріали, то довірте цю роботу фахівцеві. Помилки можуть призвести до несправності котла, джерела живлення, травм. Особливо, якщо мова йде про третій спосіб – підключення до мережі.

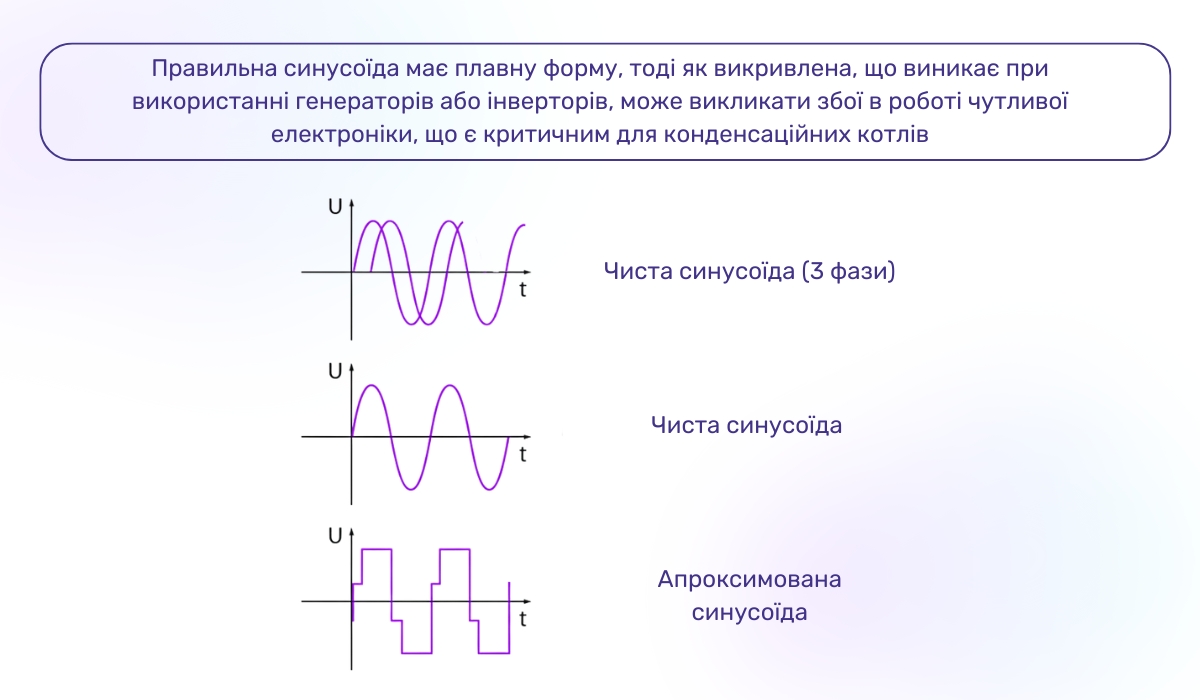

Не працює котел від генератора або інвертора через неправильну синусоїду
Синусоїда – це вид хвилі, з якою змінюються полярності в змінному струмі. У побутовій розетці правильна синусоїда, вона має плавну форму. Вся побутова техніка розраховується з урахуванням експлуатації в умовах правильної синусоїди. Більшість котлів вимогливі до типу синусоїди, особливо якщо мова йде про експлуатацію конденсаційного газового котла з великою кількістю різної електроніки – їх продаж зараз ведеться активно.
Деякі джерела електрики видають не правильну, а модифіковану синусоїду, вона має ступеневу форму, не плавну. Це одна з причин, чому не працює котел від інвертора або генератора, він може давати помилку, просто не запускатися або навіть вийти з ладу.

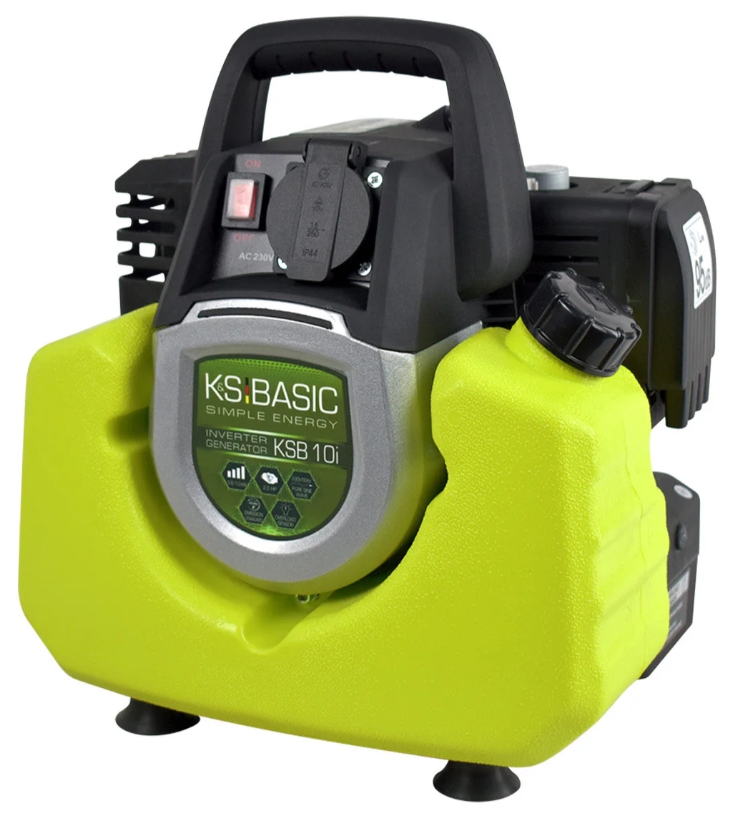

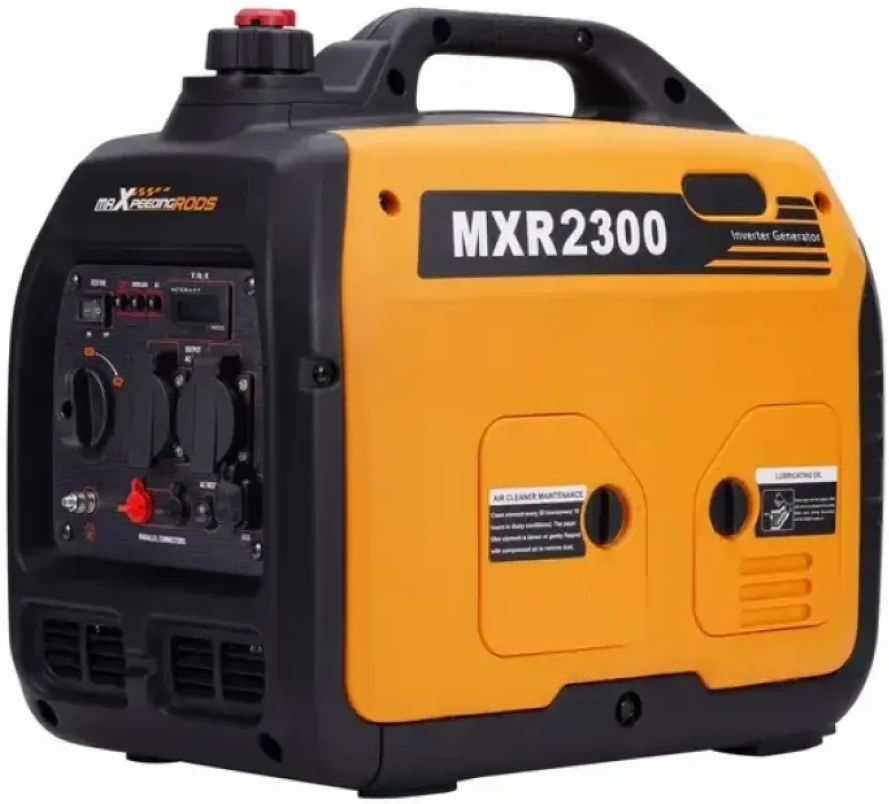

При експлуатації інверторного генератора можна очікувати, що у нього правильна синусоїда. Також це буває в інверторів за ціною вище середньої. Недорогі моделі цих джерел живлення можуть давати модифіковану синусоїду. Кращий спосіб визначити синусоїду – побачити її на екрані осцилографа. Але такий прилад є далеко не у всіх. Тому можна піти іншими шляхами. Синусоїда модифікована, якщо при живленні від джерела електрики:
- навантаження з моторами неприродно гуде;
- деякі мотори нерівномірно обертаються;
- деякі світлодіодні лампи мерехтять.
Вирівняти синусоїду можна різними способами. Найбільш надійний, але дорогий – купити ДБЖ з online архітектурою. Інші варіанти – використовувати різні фільтри, але в реалізації це може бути складніше. Однак ідеальне рішення – відразу використовувати джерело живлення для котла з правильною синусоїдою. Вирішуючи, чи буде працювати газовий котел від генератора або інвертора, слід обов'язково враховувати цей параметр.
Недостатня вихідна потужність джерела живлення – причина, чому котел не працює від генератора або інвертора?
Генератор і інвертор здатні забезпечити певну вхідну потужність. Якщо підключене навантаження її перевищує, то джерело живлення переходить в режим захисту і не дає електрики. Якщо газовому котлу не вистачає потужності, то він може не запуститися або ненадовго увімкнутися, а потім вимкнутися. Це може бути однією з причин припинення роботи газового котла.
Споживана електрична потужність газового котла, як правило, не перевищує 200 Вт, що відносно мало. Більшість генераторів та інверторів, доступних на ринку, здатні видавати набагато більше. Однак якщо до джерела живлення підключено інше додаткове навантаження, то енергії на всіх може не вистачити й котел тоді не увімкнеться.
Якщо котел не запускається від генератора або інвертора, рекомендуємо перевірити, на яку вихідну потужність розраховане ваше джерело електрики та переконатися, що вона більша (з запасом близько 20 %), ніж споживає котел. Якщо вона все ж менша, то це джерело живлення не підходить для вашого котла, його потрібно замінити. Якщо достатня, то, ймовірно, до нього підключено інше навантаження, яке потрібно просто відключити.

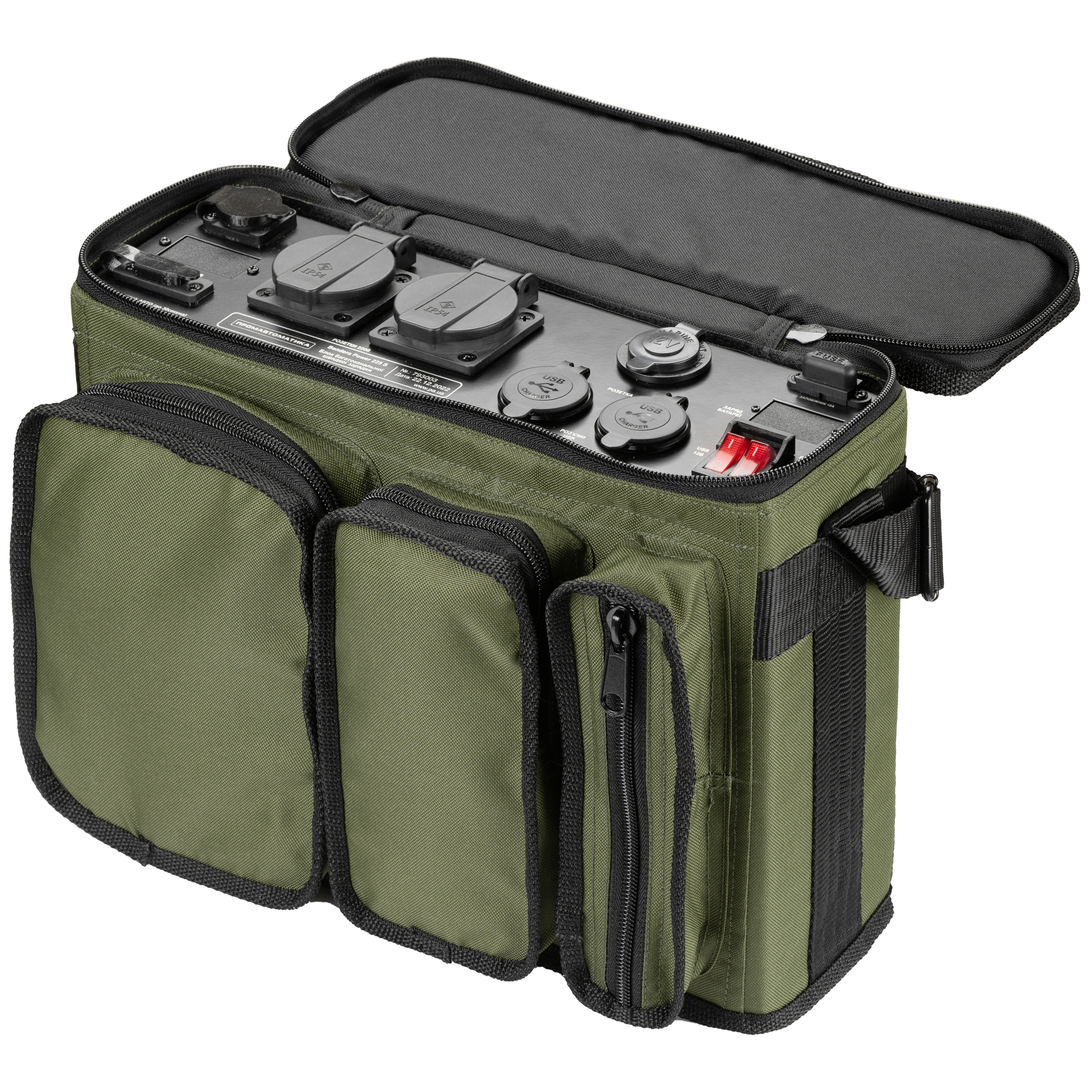

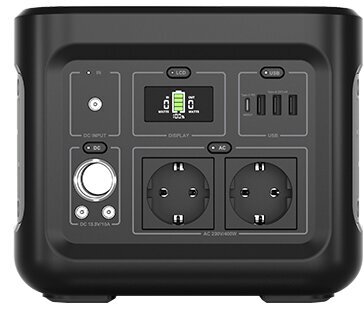

Газовий котел не працює від зарядної станції
Якщо газовий котел не працює від зарядної станції, то шляхи вирішення такі ж, як і у випадку з генераторами та інверторами, але з однією особливістю. Якщо для котла придбана бюджетна портативна зарядна станція, то в першу чергу потрібно переконатися в тому, що вона забезпечує нормальну вихідну потужність для цього навантаження. Тому що на відміну від генераторів та інверторів (у яких ця причина найменш імовірна), недорогі зарядні станції зазвичай малопотужні.
Портативні зарядні станції працюють, як гібридні інвертори напруги, що мають попит для альтернативної енергетики в Україні – перетворюють електрику акумулятора або сонячної панелі в стан, придатний для побутових приладів. Тому, якщо котел не працює від інвертора зарядної станції і її потужність допустима, то варто переглянути всі інші причини та способи вирішення, які були описані вище – заземлення, штучний нуль, підключення до нуля побутової мережі, а також не забути перевірити синусоїду.
Що не можна робити, запускаючи котел від генератора або інвертора
Здійснюючи маніпуляції з електрикою і дорогою технікою, потрібно бути уважним. А якщо є сумніви, то звернутися до фахівця за допомогою. Кілька порад допоможуть вам уникнути ламання техніки й травм:
- Якщо ви зробили саморобний подовжувач або його для вас зібрав електрик, використовуйте його тільки для підключення котла до альтернативного джерела живлення. Для інших цілей він не підходить.
- Не підключайте для живлення котла в мережеву розетку вихід генератора, інвертора, зарядної станції. Якщо хочете організувати альтернативну електрику всюди в будинку, то джерело повинно підключатися на вході проводки у квартиру і робити це повинен професіонал.

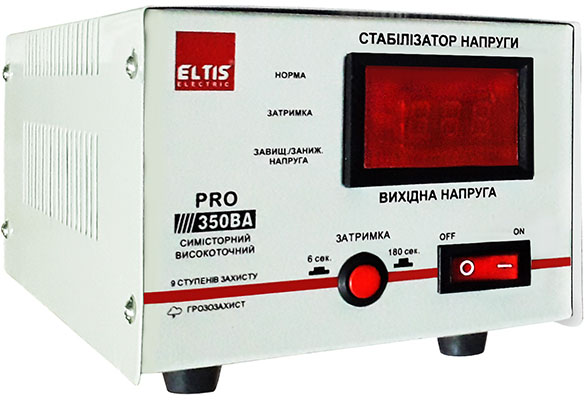

- Рекомендуємо використовувати стабілізатори для живлення котла. Вони потрібні не тільки при роботі від альтернативних джерел, але навіть і від звичайної розетки, коли є електрика.
Якщо котел не запускається, використовуючи інвертор, не працює від генератора або зарядної станції, то також варто перевірити працездатність обладнання. Джерело живлення можна перевірити, підключивши до нього інше навантаження. Справність котла перевіряється при наявності електрики в мережі.
Ми розібрали, що робити, якщо не запускається котел від інвертора, генератора або портативної зарядної станції. Ви знаєте, в яких випадках можна спробувати розв'язати проблему, а коли варто поміняти джерело живлення.
