Вытяжной вентилятор в ванной выполняет важную функцию – выводит излишки влаги, не позволяя ей стать благоприятной средой для развития плесени. Также нормальная влажность способствует комфортному пребыванию в помещении. Нужно обязательно купить вытяжку для ванной еще и в том случае, если она совмещена с санузлом – вентилятор будет выводить неприятные запахи. После приобретения и установки такого средства вентиляции возникает другой вопрос – как подключить вентилятор в ванной через выключатель, чтобы им было удобно управлять. Рассмотрим все доступные схемы в данной статье.
Как подключить вытяжку к выключателю: список схем
Есть несколько схем, с помощью которых можно подключить выключатель для вытяжки, чтобы обеспечить управление вентиляцией и освещением в ванной. Основные из них такие:
- подключение через одноклавишный выключатель, при котором освещение и потолочная или настенная вытяжка управляются одной клавишей;
- подключение через двухклавишный выключатель, при котором освещение и вытяжка управляются разными клавишами;
- подключение через отдельный от освещения выключатель, при котором также оба прибора управляются отдельно.
Все приведенные варианты, чтобы подключить выключатель для вентилятора в ванной, имеют свои преимущества/недостатки и лучше всего применимы в определенных условиях. У некоторых из схем есть вариации.
Как подключить вентилятор к выключателю света с одной клавишей
Подключение вентилятора в туалете или ванной по такой схеме является самой простой и имеет две вариации. Настенная или потолочная вытяжка в таком случае подключаются параллельно осветительному прибору. Провода вентилятора обычно можно подсоединить к колодкам в распределительной коробке – один на ноль, второй на фазу. Провода питания потом можно спрятать в кабель-канале, чтобы не штробировать стену и не портить ими интерьер.
Перед тем, как подключить вентилятор к выключателю таким способом, следует понимать его особенности:
- В результате такого подключения, вытяжка будет включаться сразу, как только с клавиши включается свет и отключаться, когда свет отключится.
- Если после использованной ванной комнаты нужно, чтобы вытяжка еще немного поработала, то свет при этом тоже остается включенным – дополнительные расходы электричества. Работа вытяжки после посещения комнаты бывает необходима при длительном приеме ванны, душа или если она объединена с санузлом.
- После того, как оставите вытяжку после использования комнаты, есть вероятность, что забудете отключить ее и она останется работать на долго вместе со светом.
Таким способом подключается вытяжка на 230 В. Если у вас 12-ти Вольтовая модель, то параллельно освещению подключается сначала блок питания для вытяжки, который понижает напряжение для подходящего, а уже к нему вентилятор.
Такая схема будет хорошим вариантом для тех, у кого ванна не совмещена с санузлом, кто не принимает длительные водные процедуры в ней и кому нужно простое управление всеми приборами с помощью одной клавиши.
У некоторых пользователей возникает вопрос – как подключить вытяжку к выключателю света, чтобы пользоваться вентиляцией было бы удобнее и не пришлось бы помнить о том, что ее нужно не забыть выключить. И при этом не понадобилось бы менять выключатель или добавлять еще один. Можно использовать вариацию этой схемы с вытяжкой, оснащенной таймером.
У такого вентилятора три выхода, а не два, и третий – это вовсе не заземление, как может показаться. Два первых – это фаза и ноль, они подключаются к питанию 220 Вольт. Третий провод – это управляющая фаза, она подключается к выключателю. При этом таймер и вся электроника занимает очень мало места, поэтому такие модели могут быть достаточно компактными, даже вытяжки диаметром 75 см могут оснащаться продвинутым управлением с таймером.
Подключение вытяжки через выключатель по такой схеме приведет к тому, что вентиляция будет выключаться, когда будет выключен свет. Она продолжит работать, получая питание от фазы и нуля (двух первых проводов). При этом, по третьему проводу вытяжка получит сигнал о выключении, что запустит таймер. Когда таймер отработает свое время, вытяжка отключится. И помнить об этом не понадобится.
Схема кажется безупречной, но и у нее есть недостатки. Перед тем, как подключить вентилятор в ванной к выключателю таким способом, следует понимать, что обычный вентилятор с таймером будет включаться каждый раз, когда включается свет в ванной. Даже если вы на несколько секунд включите свет, чтобы проверить стирку или помыть руки, вентилятор будет отрабатывать свое время по таймеру. Хорошо, если выбрана бесшумная вытяжка – хотя бы не будет звука на весь дом. Но неоправданные расходы на электричество и износ вентилятора из-за коротких включений света в ванной все же остаются.
Чтобы нивелировать этот минус, можно купить более продвинутую вытяжку с таймером. Она начинает запускать таймер только в том случае, если вытяжка работает определенное время. Например, если вытяжка включена на время до 30 секунд, то таймер не заработает и вентилятор отключится вместе со светом. А если больше 30 секунд, то таймер начнет действовать. Кроме того, есть модели, которые можно “программировать” с помощью перемычек (джамперов) задавая их временные интервалы. Следует сделать правильный выбор вытяжки и по другим параметрам, а не только временным интервалам, чтобы она работала в ванной эффективно. Также стоит рассмотреть радиоуправляемые модели или с плавной регулировкой скорости – для большего удобства.
Как подключить вентилятор на двухклавишный выключатель: два варианта
Перед тем, как подключить вентилятор к двойному выключателю, следует разобраться, как это правильно сделать, что для этого нужно и какие преимущества и недостатки есть у такой схемы. Для начала, если у вас светом в ванной управляет одноклавишный выключатель, приобретите двухклавишный и замените его. Два провода от света должны быть подключены к клемам выключателя, которыми управляет одна из клавиш.

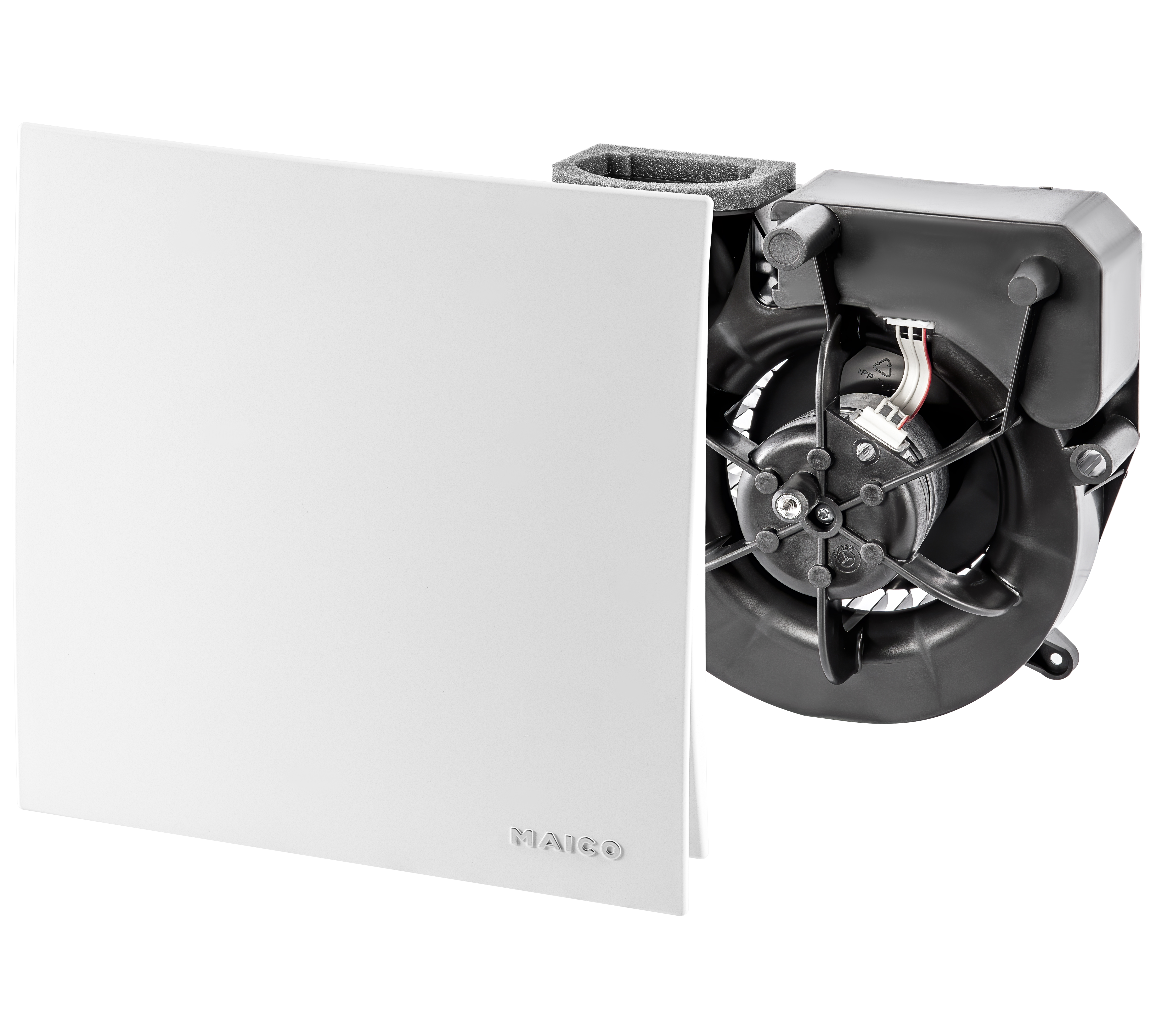

Вытяжка нулем подключается к колодке в распределительной коробке, а фаза идет на клемму второй клавиши выключателя. Если у вас вытяжка на 12 Вольт, то к фазе и нолю в распределительной коробке подключается ее блок питания. Понимая то, как подключить вытяжку и свет на двойной выключатель, вы получите независимое управление светом и вентилятором. Это во многих случаях удобнее, чем управление одной клавишей. Таким способом можно подключить модель вентиляции любого типа – осевую или центробежную вытяжку.
Если вы собираетесь, например, принять ванну, то можно включить только свет. Вытяжку оставить отключенной, чтобы она не создавала прохладу и шум в помещении. После ванны можно включить вытяжку, чтобы она удалила влажность из воздуха, а свет отключить. Потом, когда вытяжка поработает, ее можно выключить с помощью клавиши выключателя. Также можно воспользоваться ванной в течение короткого срока, только включив свет и не включая вытяжку.
Подключение вентилятора через выключатель с двумя клавишами также имеет и недостатки, основанные на человеческом факторе – можно просто забыть выключить вытяжку и она останется работать на длительное время. Чтобы этого не допустить, рекомендовано приобретать вентиляторы с таймером, которые отключаются через заданное время. Можно выбрать и те модели, где есть возможность задавать время срабатывания таймера. Кстати, если вытяжка издает слишком много шума и нарушает комфорт пребывания в ванной, то следует попытаться устранить это. Большинство современных моделей комфортны в эксплуатации.
Включение вентилятора от двух выключателей
Если вы решаете, как подключить вытяжку в ванной к выключателю, то стоит также рассмотреть вариант с применением отдельного выключателя. Он подходит в том случае, если подвести провод к имеющемуся одноклавишному выключателю, чтобы установить двухклавишный, уже невозможно (например, если ремонт уже сделан и штробировать стены нельзя).
В таком случае, чтобы подключить вентилятор к выключателю, примените простую схему – два провода от вытяжки подключите к фазе и нолю, фазу при этом пропустите через выключатель. Чтобы не пришлось делать в стене нишу, используйте накладной выключатель, его можно установить с помощью пары дюбелей, а в самом простом варианте – на двухсторонний скотч.

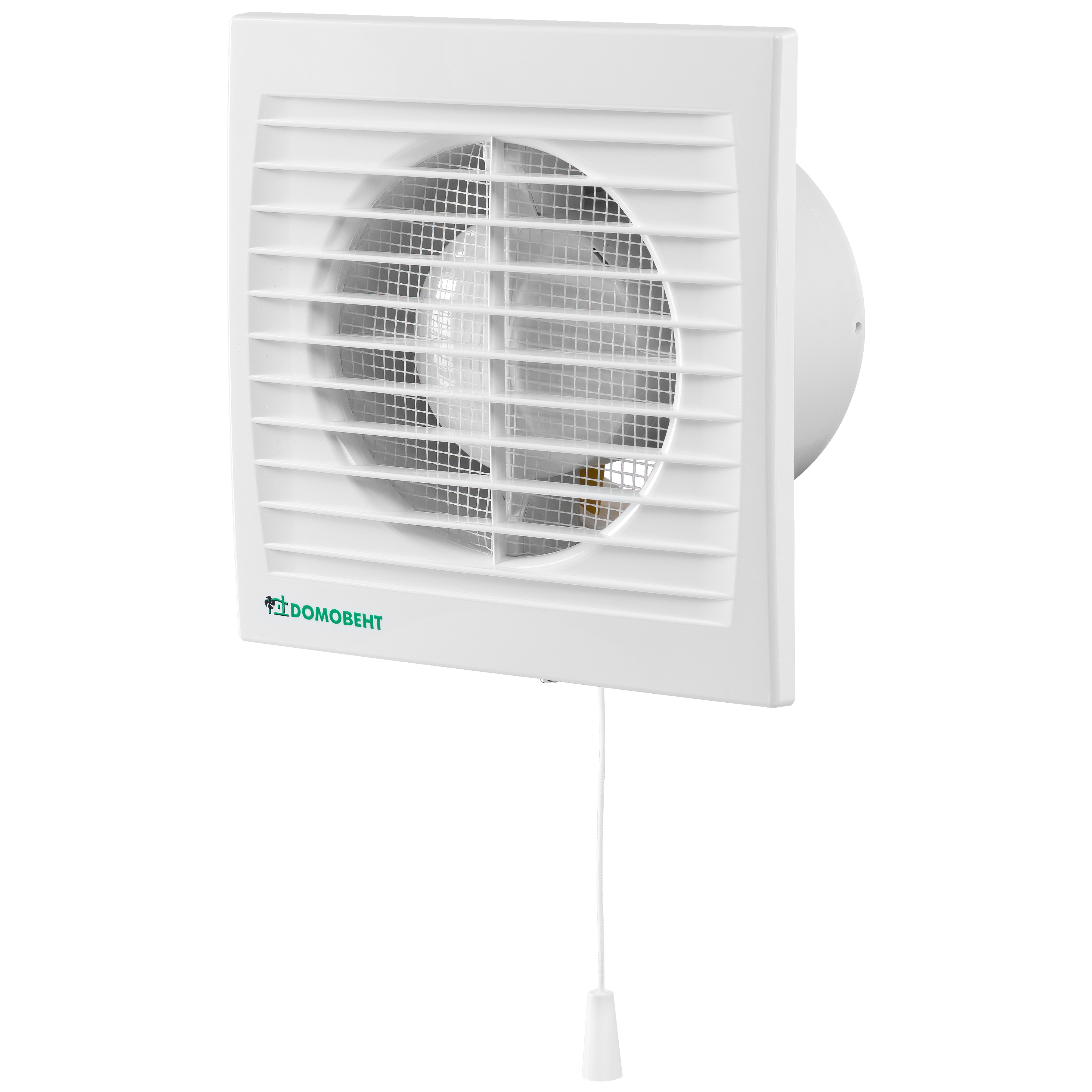

Подключение вентилятора к выключателю клавишного типа необязательно. Можно обойтись и без него, чтобы не искать место и способы для его монтажа. Используйте вытяжку со шнурковым выключателем. Тогда два провода от вентилятора без клавишного включателя идут в фазу и ноль. А управление осуществляется с помощью шнурка на вытяжке.
Кроме того, помните, что можно изучить рынок на наличие моделей с таймером, в том числе и с продвинутыми настройками. С такой моделью можно не беспокоиться о том, что вентиляцию забудут отключить. Многие недорогие, но качественные вытяжки украинского производства оснащаются продвинутым автоматическим управлением, некоторые из которых можно настраивать под свои нужды.
Недостатки такой схемы очевидны – вытяжка включается отдельно от света, для нее необходим свой выключатель, который требует монтажа или нужно использовать шнурковый, что вписывается не во все стили и к нему не всегда удобный доступ. Но в некоторых случаях это единственный возможный вариант.
Как подключить вытяжной вентилятор к выключателю: дополнительные советы
Помимо приведенных подробных схем, мы можем дать вам несколько дополнительных советов, которые тоже помогут вам разобраться в подключении вытяжки. Вот наши рекомендации:
- можно подобрать обратный клапан для системы вентиляции, чтобы температура в ванной не понижалась и исключалось втягивание воздуха с улицы;
- если в ванной есть розетка, то ее можно использовать для питания вытяжки, не подключаясь к распределительной коробке. Перед тем, как подключить вентилятор от розетки через выключатель, подумайте какая коммутация вам больше подойдет. Удобным вариантом будет накладной выключатель на стене между розеткой и вытяжкой. Также можно рассмотреть выключатель, установленный прямо на провод (без монтажа на стену);
- рассмотрите возможность покупки более продвинутых вытяжек. Например, модель с датчиком света можно просто подключить к питанию и не использовать выключатель – вентилятор будет включаться, когда на датчик попадает свет от лампы в ванной. Или с датчиком влажности – будет включаться и отключаться в зависимости от уровня влажности в ванной.
Теперь вы знаете, как подключить выключатель к вентилятору, какие недостатки есть у разных схем и как их можно нивелировать. Помните, что для эффективной работы вентиляции, необходимо иногда правильно прочищать вытяжку в ванной.
