Каждый согласится, что в помещении находиться приятно, когда воздух в нем свежий и вокруг витают приятные ароматы. Чтобы обеспечить нужный эффект, организовывают приточно-вытяжную вентиляцию. Но бывает так, что при отключении системы в комнату возвращаются неприятные запахи и отработанный воздух из шахты, холодный (горячий) воздух с пылью с улицы. Чтобы предотвратить это, необходимо купить обратный клапан на вентиляцию и интегрировать его в действующую систему. Такое решение позволит с минимальными затратами устранить проблему. А чтобы вам было проще понять какое оборудование нужно конкретно в вашем случае, мы подготовили статью о том как подобрать воздушный клапан для вентиляции.

Как правильно выбрать воздушный клапан для вентиляции: учитываем ассортимент и нюансы

Существуют разные методы организации вентиляции помещений и независимо от того, какую систему вы выберете, рекомендуем укомплектовать ее обратным клапаном.

Как подобрать воздушный клапан для вентиляции

Какие функции выполняет воздушный обратный клапан

Грамотно выбранный и корректно установленный элемент обеспечивает возможность:

  • минимизировать движение воздушных потоков в реверсивном направлении;
  • предотвратить попадание неприятных запахов, различных газов, влаги, бактерий из вентиляционной шахты в помещение;
  • минимизировать попадание холодных воздушных потоков с улицы;
  • регулировать интенсивность перемещаемых потоков воздуха.

Когда нужен обратный клапан на вентиляции

Сегодня на рынке представлено множество элементов для организации вентиляции, которые отличаются по форме, размерам, принципу работы и конструкции. Тем, кто ранее не интересовался этой сферой, может быть сложно быстро сориентироваться. Прежде чем принимать решение какой обратный клапан вентиляции лучше выбрать, разберем какие в каких случаях его необходимо установить, на уже готовую систему:

  1. Нарушен баланс между притоком и отводом воздушных масс (не совпадают объемы), в приточной вентиляции возникает обратная тяга.
  2. Допущены ошибки при проектировании и монтаже вытяжной вентиляции — в трубу задувает воздух, вытяжка на кухне создает высокое давление, которое направлено не только в шахту, но и в соседние помещения при последовательном соединении.
  3. Изношенность вентиляционного оборудование, при невозможности выполнения замены, негативные факторы можно частично нивелировать за счет клапана.
  4. При наличии печного отопления.

Как показывает наш опыт, при проектировании и монтаже вентиляционных систем с нуля, а также при замене старого оборудования, желательно сразу минимизировать риск возникновения обратной тяги. Поэтому для тех объектов, на которых работают наши эксперты, среди прочего оборудования мы всегда подбираем обратный клапан для вентиляции с соответствующими характеристиками. Это позволяет не только оптимизировать работу вентиляции, но и способствует экономии на работе систем отопления, кондиционирования, очистки и увлажнения/осушения воздуха.

Какой выбрать воздушный клапан для вентиляции по разновидности устройств

Выбираем заслонку вентиляции по разновидности устройств

Чтобы было проще определиться какой выбрать обратный клапан для вентиляции, давайте разберем по каким критериям их разделяют на типы и какие есть варианты. Тем, кто планирует самостоятельно обустраивать вентиляцию, рекомендуем предварительно изучить возможные виды систем, принцип их работы, критерии выбора воздуховодов и прочих комплектующих под каждый из вариантов.

Рекомендуем товар

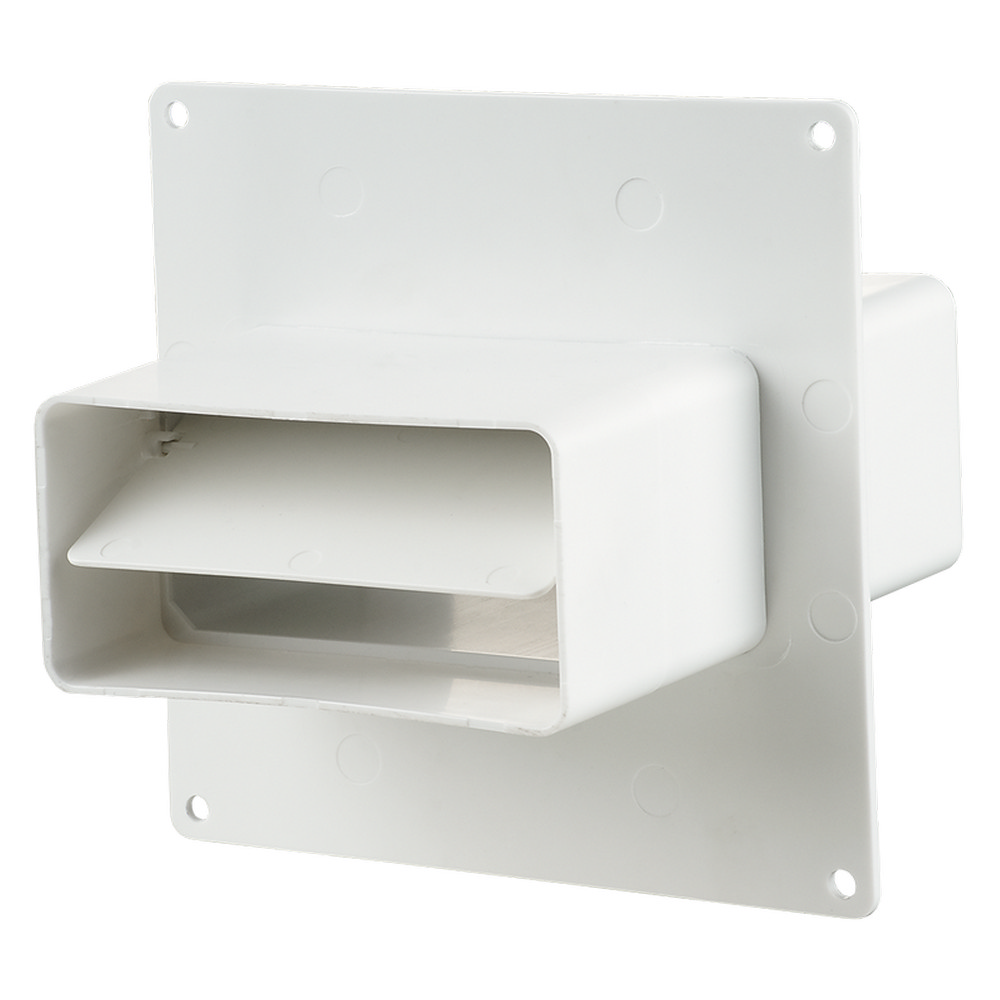

Вентс Пластивент 1111
В наличии
Соединительный элемент Вентс Пластивент 1111
5 отзывов
Диаметр, мм: 100

По принципу работы воздушного клапана

В зависимости от конструкции и принципа работы, воздушные вентиляционные клапаны разделяют на следующие группы.

Гравитационного действия — одностворчатые и двустворчатые

Какой обратный клапан гравитационного действия выбрать для вентиляции

Положение клапана (дросселя) регулируется давлением прямого потока на поверхность заслонки, которая закреплена на оси, тем самым поворачивая ее. Закрытие осуществляется, если реверсивный поток превышает исходящий по мощности или при снижении выходного давления. Такое решение оптимально для систем с естественной вентиляцией (без принудительного нагнетания потоков), так как сопротивление клапана минимальное. В зависимости от вашей системы вентиляции вы можете выбрать:

  • одно или двустворчатый модуль;
  • вариант со смещенной осью или противовесом.

В зависимости от конструкции вентиляционной системы, гравитационный клапан может устанавливаться вертикально или горизонтально, таким образом, чтобы открываться в сторону движения воздушного потока. Для эффективной работы чрезвычайно важно при монтаже дроссельного вентиляционного клапана использовать строительный уровень, чтобы соблюдать горизонталь и вертикаль, иначе он может закрываться лишь частично. Перед тем как выбрать обратный клапан вентиляции, работа которого будет основана на противовесах, убедитесь, что вы сможете при монтаже точно соблюсти плоскости, что может быть сложно в уже готовых системах.

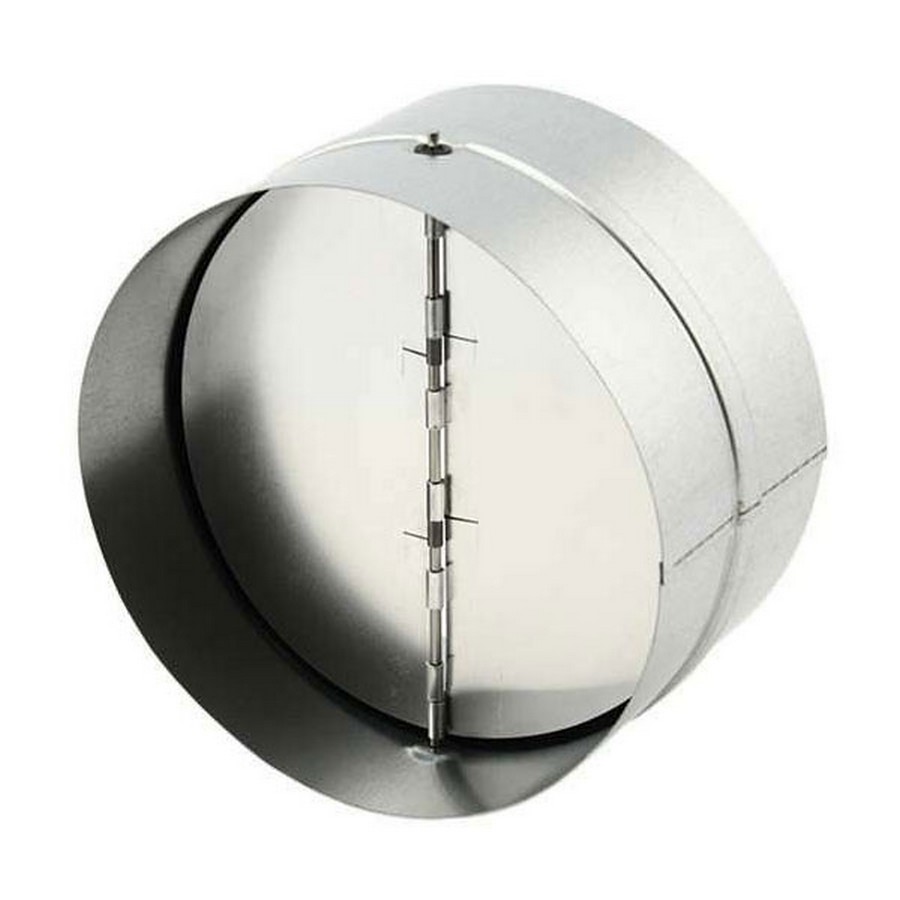

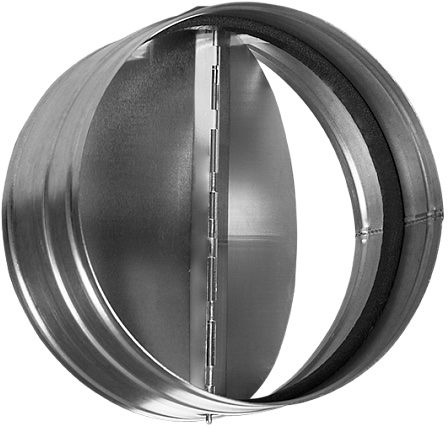

Подпружиненный воздушный клапан — бабочка

Какой воздушный клапан с пружинами лучше выбрать для вентиляции

Воздушный клапан, состоящий из 2 половинок круга, комплектуется пружинами. При воздействии на плоскость клапана исходящим потоком воздуха, половинки складываются как крылья бабочек, открывая воздуховод. Закрытие клапана осуществляется с помощью пружин, когда давление снижается. Так как закрытие происходит механическим путем, допускается установка подпружиненных воздушных клапанов без строгого соблюдения вертикали и горизонтали, под любым углом.

Обратный воздушный клапан с пружинами эффективен в системах принудительной вентиляции, например, его можно установить в воздуховоде, идущем от вытяжки на кухне или вытяжного вентилятора в санузле, ванной, туалете. При выборе клапана важно убедиться, что сила натяжения пружины не превышает силу давления, которое создает вытяжка, и створки легко открываются. Также рекомендуем уточнить, предусмотрена ли производителем возможность регулировать работу пружины и силу ее натяжения.

Рекомендуем товар

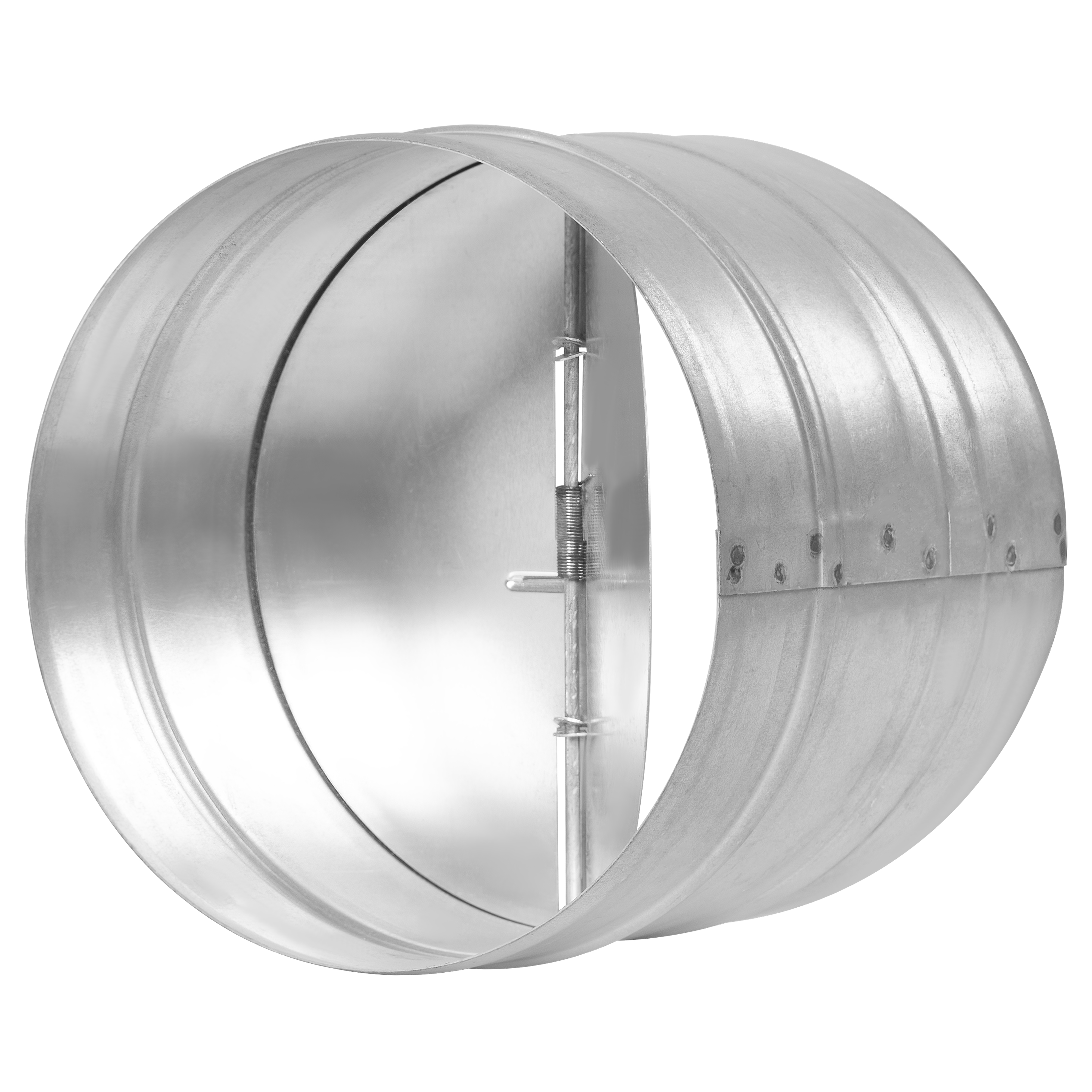

Вентс КОМ 200
В наличии
Обратный клапан Вентс КОМ 200
Написать отзыв
Диаметр, мм: 200

Заслонка “жалюзи”

Контролировать движение воздушных потоков можно с помощью заслонок, которые внешне напоминают жалюзи. Такие элементы состоят из нескольких горизонтальных планок, которые поворачиваются под углом до 90°. Они могут работать:

  1. Автоматически — сигнал о закрытии подается с сервопривода. В момент когда необходимо перекрыть канал, на сервоприводе снимается напряжение и пружины возвращают планки в исходное состояние.
  2. В ручном режиме — пользователи механически регулируют открытие и закрытие планок.

Такие решетки могут использоваться для вентиляции с выводом в шахту и на улицу. Перед тем как подобрать заслонку вентиляции, важно уточнить габариты короба, так как она должна полностью перекрывать его. А вот клапан может при необходимости закрывать ее только частично. Такие заслонки могут работать в 2 направлениях, прямом и реверсивном. Для минимизации сквозняков, ламели могут комплектоваться уплотнителями, которые в закрытом положении перекрывают стыки между планками.

Клапаны с гибкой мембраной и решеткой

Подбираем обратный клапан для вентиляции с гибкой мембраной и решеткой

Относительно простой в работе вариант обратный клапан, состоящий из решетки и мембраны из пластичных (гибких материалов). Открытие вентиляционного клапана происходит в момент, когда поток отодвигает от решетки гибкую заслонку. При снижении давления мембрана занимает первоначальную позицию. Прогиб в обратную сторону предотвращает решетка, расположенная со стороны подачи прямоточного потока. Такие системы чаще всего устанавливаются на круглые воздуховоды с естественным методом вентиляции и низким давлением обратных потоков.

Разбираем как выбрать воздушный клапан для вентиляции по материалу

Длительность эксплуатации воздушных клапанов на вентиляции и качество выполнения ими функций напрямую связаны с тем, из каких материалов изготовлены элементы.

Правила выбора воздушного клапана для вентиляции по материалу

Например:

  1. Воздушный клапан из металла оптимален для систем, по которым перемещается горячий воздух с агрессивными примесями.
  2. Пластиковый обратный клапан легкий, устойчивый к коррозии, оптимален для жилых объектов с установкой в ванной, туалете, на кухне, в гардеробных.
  3. Комбинированные модели (пластик с металлом) проще в установке и обслуживании. Он оптимален для сложных многоканальных систем, в которых пересекаются разные каналы.

При выборе из какого материала будет сделан воздушный клапан, важно учитывать не только условия эксплуатации, но и тип сечения воздуховодов, и габариты. Например, обратные клапаны вентиляционные 100 мм из пластика и металла могут работать одинаково эффективно. В то время как для вентиляционных систем большого диаметра (250 мм и более) более надежными будут устройства, сочетающие металл с пластиком.

Рекомендуем товар
AirRoxy Back Valve dRim 100 (07-200)
В наличии
Обратный клапан AirRoxy Back Valve dRim 100 (07-200)
Написать отзыв
Диаметр, мм: 100

Габариты и принцип установки клапана в вентиляционной системе

Производители предлагают воздушные клапаны, которые могут устанавливаться:

  • внутри вентиляционных каналов и непосредственно в воздуховодах;
  • после или до вентилятора.

Рекомендации по выбору воздушного клапана для вентиляции

Когда мы под заказ для клиентов выбираем заслонку вентиляции, всегда уточняем ряд аспектов. Среди которых наиболее важные моменты:

  1. Тип сечения воздуховода — круглое, прямоугольное или других форм. От этого зависит какая конструкция клапана будет оптимальной.
  2. Это будет приточная или вытяжная вентиляция. В приточной обратный клапан нужно размещать перед вентилятором, в вытяжной – после. Также важно учитывать силу нагнетания воздуха лопастями системы и противоточное давление (реверсное), чтобы не ошибиться с материалами и конструкцией клапана.
  3. Габариты воздушных каналов, чтобы определиться с размерами обратного клапана. Система будет работать эффективно, только если габариты клапана соответствуют параметрам закрываемого отверстия. Так, если у вас круглый воздуховод диаметром 200 мм, то вам нужен обратный клапан на вентиляцию 200 мм, если 150 мм, то соответственно 150 и так далее.
  4. Если планируется использование заслонки, работающей с сервоприводом, то при монтаже необходимо предусмотреть возможность доступа к элементам для их обслуживания (выбрать соответствующие люки).

Тем, кто решает задачу какой воздушный клапан для вентиляции выбрать, рекомендуем подходить к задаче комплексно и по возможности выбирать все комплектующие от одного производителя. Так у вас будет больше уверенности, что элементы совместимы. Например, обратные клапаны Вентс для вентиляции легко монтируются в воздуховоды этого же бренда, идеально сочетаются с вентиляторами и прочими деталями.

Дополнительный функционал — как выбрать вентиляционную заслонку и не переплатить

Как правильно выбрать вентиляционную заслонку без лишних затрат

Помимо основной задачи, обратный клапан может выполнять ряд дополнительных функций. Поэтому прежде чем выбрать подходящий элемент, обдумайте нужна ли вам:

  • очистка воздуха. Например, на приточной вентиляции от механических загрязнений (пыли, сажи) и аллергенов (пыльцы растений). На вытяжной, чтобы минимизировать количество жира и сажи, которые попадут в воздуховоды;
  • возможность регулировать воздушный поток за счет частичного или полного перекрытия воздуховода механическим методом и с помощью электронных систем управления;
  • дополнительная теплоизоляция, для минимизации теплопотерь.

Обдумывая какая из функций для вас важна, учитывайте, что они влияют на стоимость элементов. Поэтому тут не лишним будет просчитать, что экономически целесообразнее — выбрать обычный клапан или модель с учетом того, как организовано отопление в частном доме (квартире). Может вам нужен элемент с дополнительной теплоизоляцией жалюзи, модель с регулировкой пропускаемых потоков, вариант со встроенным догревателем.

Если вам необходимо создать сложную систему вентиляции, в которой естественное движение потоков и принудительное будут осуществляться по единым каналам, важно правильно рассчитать параметры всех элементов. Соблюдая простые и логичные правила выбора воздушного клапана для вентиляции, можно оптимизировать работу уже имеющейся системы (исправить недочеты в ее работе) или обустроить новую, которая будет не только эффективной, но и экономичной.

Важные критерии выбора вентиляционной заслонки

Наиболее простой способ организации качественной вентиляции — это доверить ее проектирование и монтаж профессионалам. Они учтут все особенности объекта и организуют оптимальный вариант. Но если вы решили своими силами выполнять работы, учитывайте следующие важные критерии выбора вентиляционной заслонки:

  1. Принцип, по которому работает система — естественное движение потоков или принудительная вентиляция. Если в первом случае подойдут гибкие мембраны и системы, работающие за счет гравитации, то во втором нужны модули с пружинами и прочие сложные конструкции.
  2. Место установки обратного клапана — в трубе, стене, отверстии в оконной конструкции. При этом важно учитывать из каких воздуховодов и монтажных элементов состоит ваша система, чтобы определить каким методом и на каком участке удобнее закреплять клапан.
  3. Тип вентиляции — приточная или вытяжная, от этого зависит нужен вам клапан для размещения перед вентилятором (в приточной) или за ним (в вытяжной) системе.
  4. Материал из которого изготовлен воздушный клапан. Пластик легкий и не подвержен коррозии, металл устойчив к высоким температурам и механическим воздействиям, гибкие мембраны легкие и недорогие.
  5. Климат в регионе и то насколько качественно выполнена теплоизоляция воздуховодов. Особенно это важно в системах с выводом каналов на улицу, так как при отрицательных температурах влага может конденсироваться, а потом замерзать и заклинивать работу системы.
  6. Монтажные особенности — необходимость использования специальных крепежей, уплотнений, организации ревизионного люка для обслуживания системы.

Надеемся, что изложенные в нашей статье рекомендации по выбору воздушного клапана для вентиляции помогли вам понять, на что стоит обратить внимание, чтобы приобрести оптимальную комплектацию. Если у вас остались вопросы относительно характеристик оборудования, вы можете обратиться за консультацией к экспертам Венкон.
