Кожен погодиться, що в приміщенні перебувати приємно, коли повітря в ньому свіже та навколо відчуваються приємні аромати. Щоб забезпечити потрібний ефект, організовують припливно-витяжну вентиляцію. Але буває так, що під час вимкнення системи в кімнату повертаються неприємні запахи та відпрацьоване повітря з шахти, холодне (гаряче) повітря з пилом з вулиці. Щоб запобігти цьому, необхідно купити зворотний клапан на вентиляцію та інтегрувати його в діючу систему. Таке рішення дасть змогу з мінімальними витратами усунути проблему. А щоб вам було простіше зрозуміти, яке обладнання потрібне конкретно у вашому випадку, ми підготували статтю про те, як підібрати повітряний клапан для вентиляції.

Як правильно вибрати повітряний клапан для вентиляції: враховуємо асортимент та нюанси

Існують різні методи організації вентиляції приміщень та незалежно від того, яку систему ви оберете, рекомендуємо укомплектувати її зворотним клапаном.

Як підібрати повітряний клапан для вентиляції

Які функції виконує повітряний зворотний клапан

Грамотно обраний та коректно встановлений елемент забезпечує можливість:

  • мінімізувати рух повітряних потоків у реверсивному напрямку;
  • запобігти потраплянню неприємних запахів, різних газів, вологи, бактерій з вентиляційної шахти в приміщення;
  • мінімізувати потрапляння холодних повітряних потоків із вулиці;
  • регулювати інтенсивність переміщуваних потоків повітря.

Коли потрібен зворотний клапан на вентиляції

Сьогодні на ринку представлено безліч елементів для організації вентиляції, які відрізняються за формою, розмірами, принципом роботи та конструкцією. Тим, хто раніше не цікавився цією сферою, може бути складно швидко зорієнтуватися. Перш ніж ухвалювати рішення, який зворотний клапан вентиляції краще вибрати, розберемо, в яких випадках його необхідно встановити на вже готову систему:

  1. Порушено баланс між припливом та відведенням повітряних мас (не збігаються обсяги), у припливній вентиляції виникає зворотна тяга.
  2. Припуститися помилок під час проєктування та монтажу витяжної вентиляції — у трубу задуває повітря, витяжка на кухні створює високий тиск, який спрямований не лише в шахту, а й у сусідні приміщення в разі послідовного з'єднання.
  3. Зношеність вентиляційного обладнання, за неможливості виконання заміни негативні фактори можна частково нівелювати завдяки клапану.
  4. За наявності пічного опалення.

Як показує наш досвід, під час проєктування та монтажу вентиляційних систем з нуля, а також під час заміни старого обладнання, бажано відразу мінімізувати ризик виникнення зворотної тяги. Тому для тих об'єктів, на яких працюють наші експерти, серед іншого обладнання ми завжди підбираємо зворотний клапан для вентиляції з відповідними характеристиками. Це дає змогу не лише оптимізувати роботу вентиляції, а й сприяє економії на роботі систем опалення, кондиціонування, очищення та зволоження/осушення повітря.

Який вибрати повітряний клапан для вентиляції за різновидом пристроїв

Вибираємо заслінку вентиляції за різновидом пристроїв

Щоб було простіше визначитися, який вибрати зворотний клапан для вентиляції, розберемо, за якими критеріями їх поділяють на типи та які є варіанти. Тим, хто планує самостійно облаштовувати вентиляцію, рекомендуємо заздалегідь вивчити можливі види систем, принцип їх роботи, критерії вибору повітропроводів та інших комплектуючих під кожен із варіантів.

Рекомендуємо товар

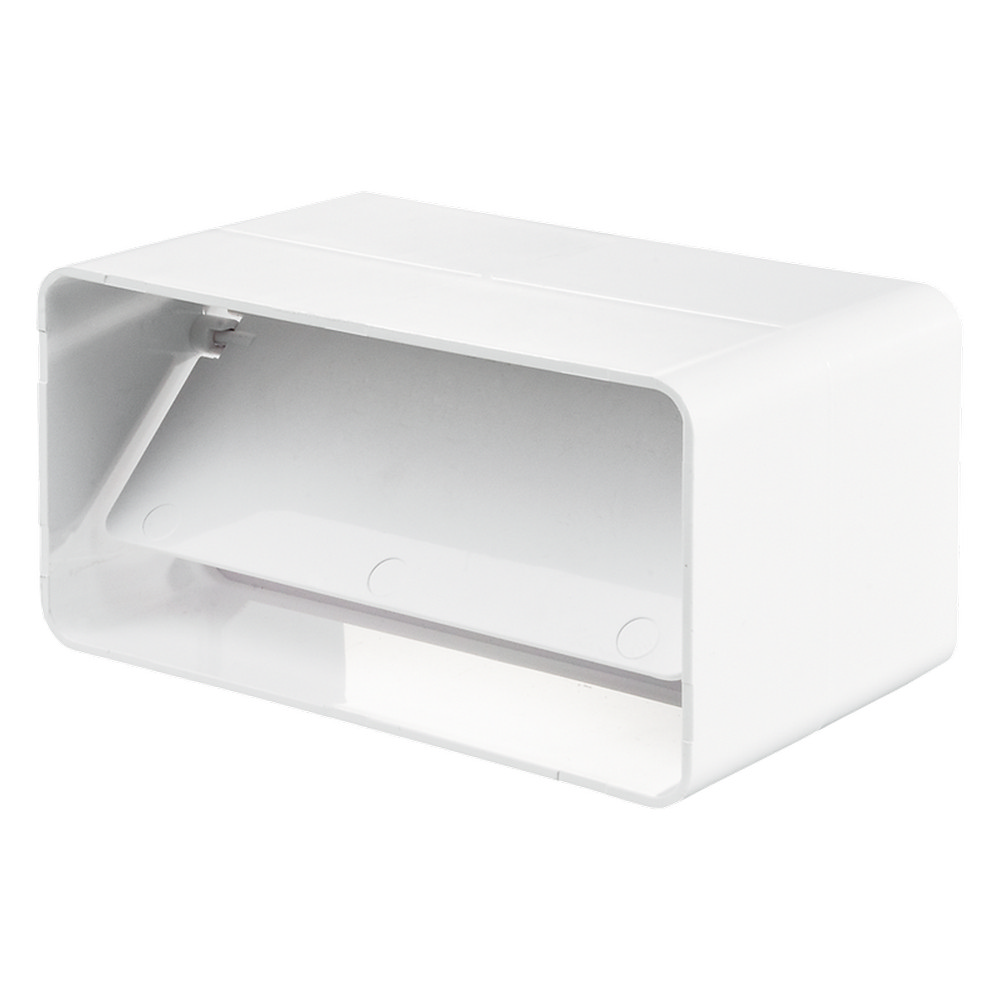

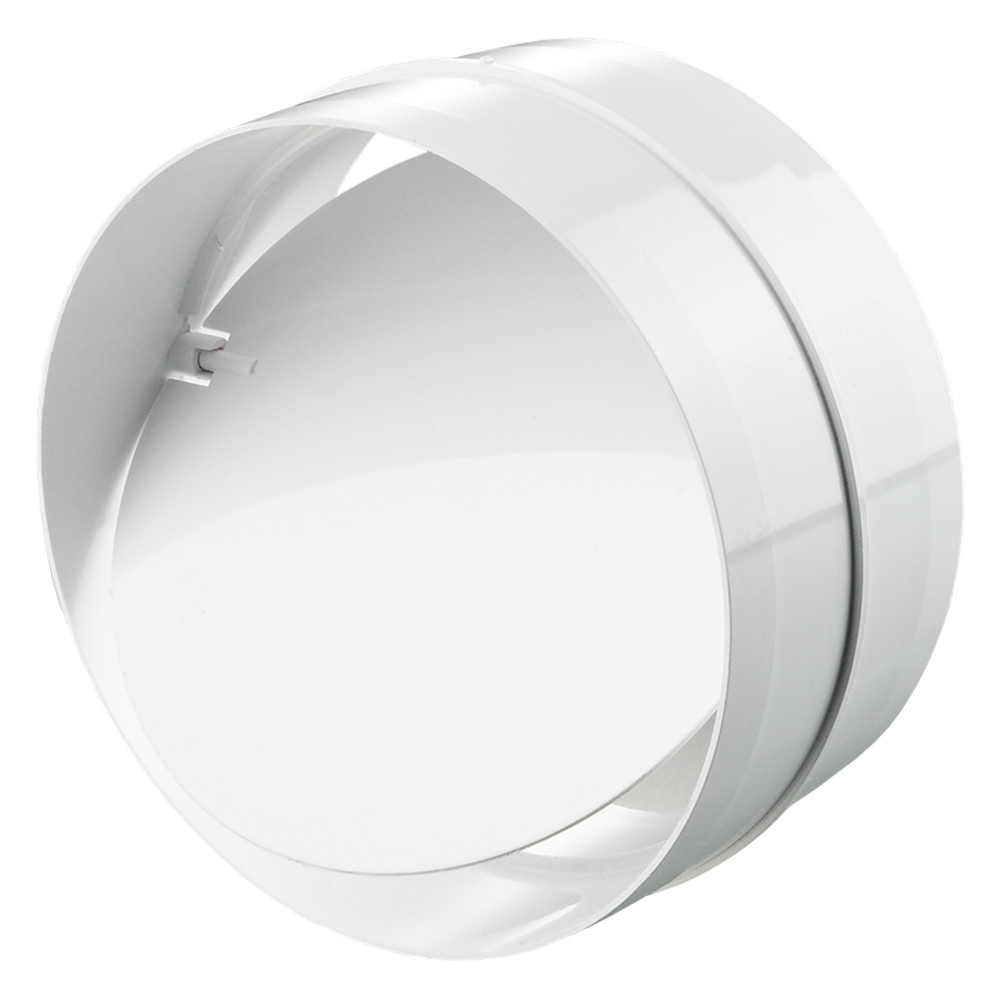

Вентс Пластивент 1111
В наявності
Соединительный элемент Вентс Пластивент 1111
5 відгуків
Діаметр, мм: 100

За принципом роботи повітряного клапана

Залежно від конструкції та принципу роботи, повітряні вентиляційні клапани поділяють на наступні групи.

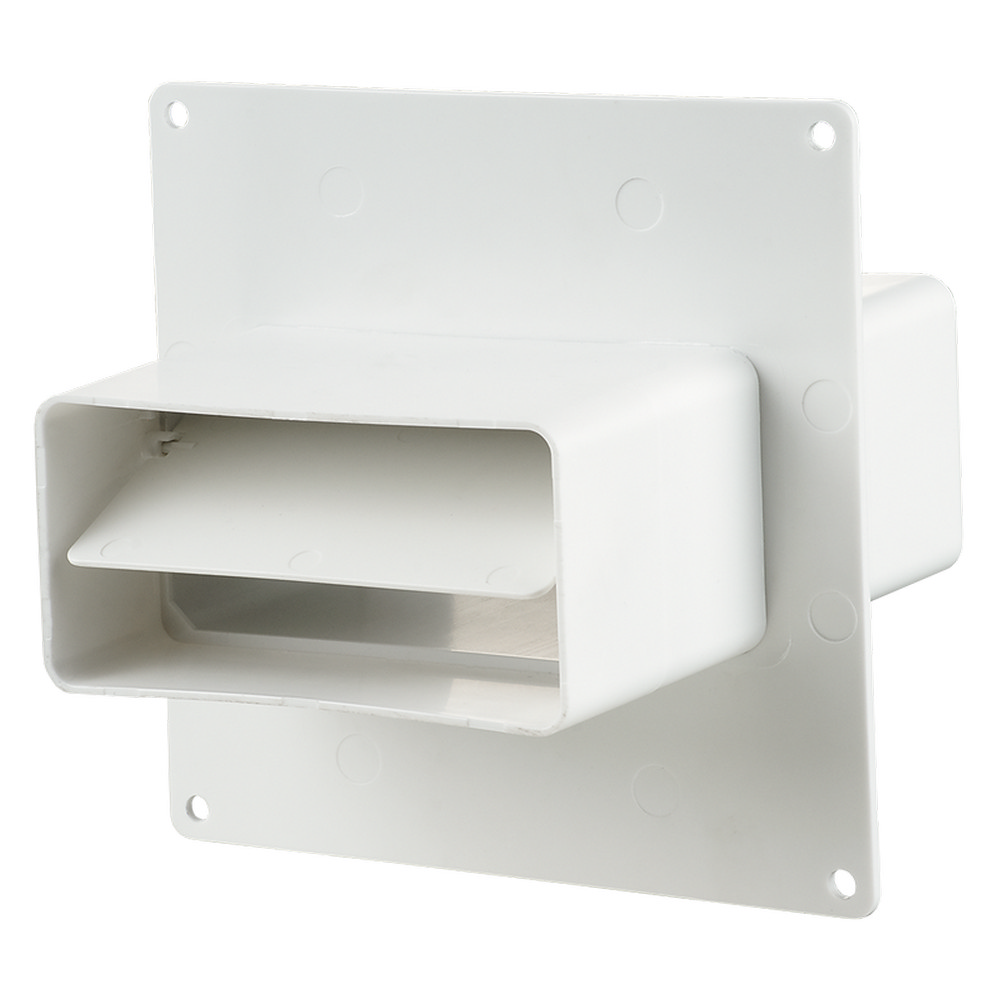

Гравітаційної дії — одностулкові та двостулкові

Який зворотний клапан гравітаційної дії обрати для вентиляції

Положення клапана (дроселя) регулюється тиском прямого потоку на поверхню заслінки, яка закріплена на осі, тим самим повертаючи її. Закриття здійснюється, якщо реверсивний потік перевищує вихідний за потужністю або в разі зниження вихідного тиску. Таке рішення оптимальне для систем із природною вентиляцією (без примусового нагнітання потоків), оскільки опір клапана мінімальний. Залежно від вашої системи вентиляції ви можете вибрати:

  • одно або двостулковий модуль;
  • варіант зі зміщеною віссю або противагою.

Залежно від конструкції вентиляційної системи, гравітаційний клапан може встановлюватися вертикально або горизонтально, таким чином, щоб відкриватися в бік руху повітряного потоку. Для ефективної роботи надзвичайно важливо під час монтажу дросельного вентиляційного клапана використовувати будівельний рівень, щоб дотримуватися горизонталі та вертикалі, інакше він може закриватися лише частково. Перед тим як вибрати зворотний клапан вентиляції, робота якого буде заснована на противагах, переконайтеся, що ви зможете під час монтажу точно дотриматися площини, що може бути складно у вже готових системах.

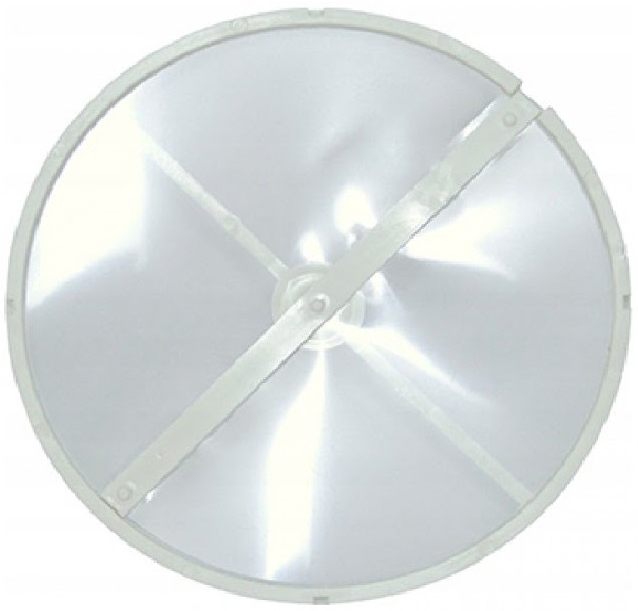

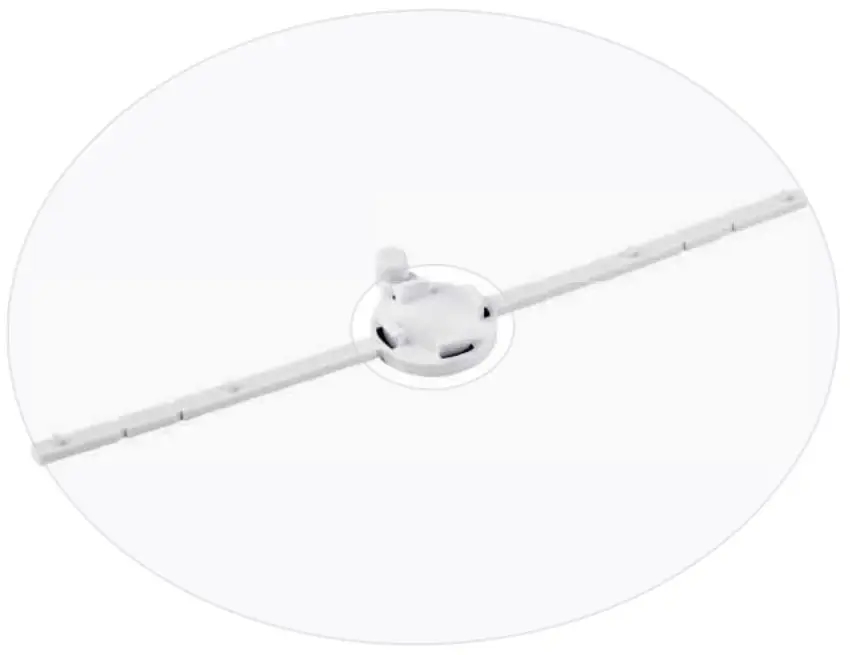

Підпружинений повітряний клапан — метелик

Який повітряний клапан з пружинами краще вибрати для вентиляції

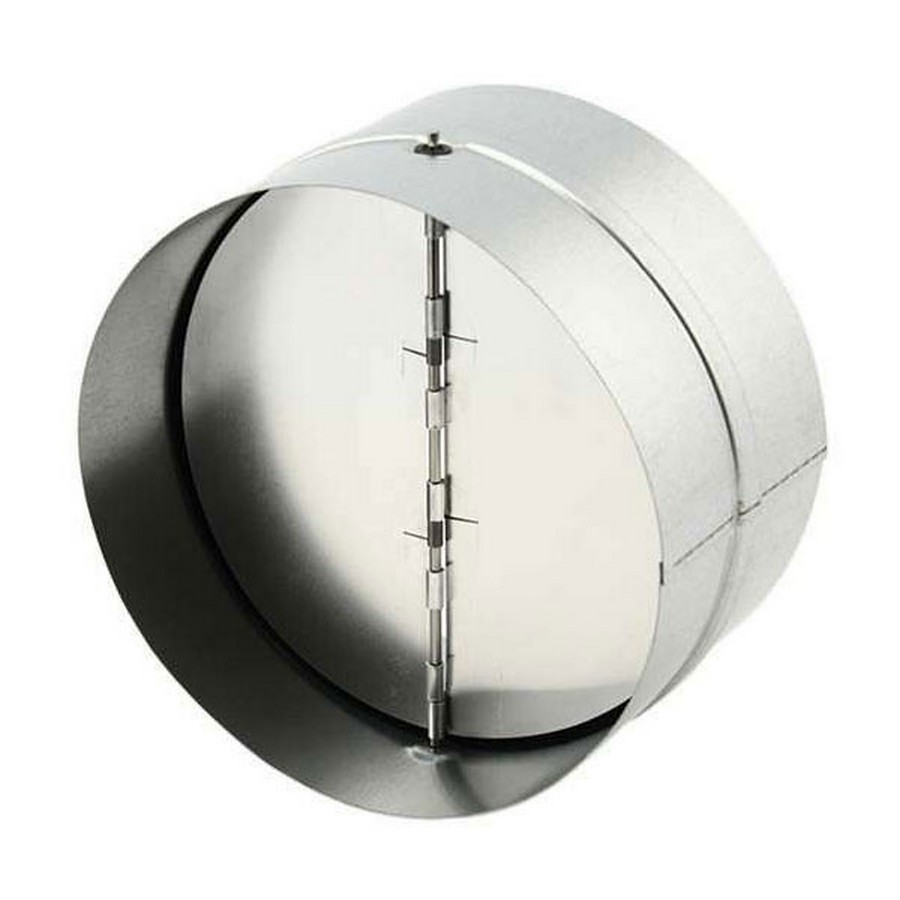

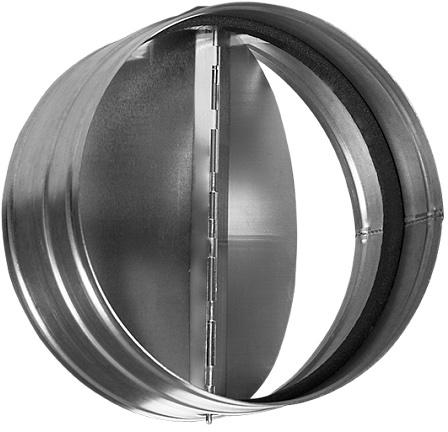

Повітряний клапан, що складається з 2 половинок кола, комплектується пружинами. Під час впливу на площину клапана вихідним потоком повітря, половинки складаються як крила метеликів, відкриваючи повітропровід. Закриття клапана здійснюється за допомогою пружин, коли тиск знижується. Оскільки закриття відбувається механічним шляхом, допускається встановлення підпружинених повітряних клапанів без суворого дотримання вертикалі та горизонталі, під будь-яким кутом.

Зворотний повітряний клапан із пружинами ефективний у системах примусової вентиляції, наприклад, його можна встановити в повітропроводі, що йде від витяжки на кухні або витяжного вентилятора в санвузлі, ванній, туалеті. Під час вибору клапана важливо переконатися, що сила натягу пружини не перевищує силу тиску, який створює витяжка, та стулки легко відчиняються. Також рекомендуємо уточнити, чи передбачено виробником можливість регулювати роботу пружини та силу її натягу.

Рекомендуємо товар

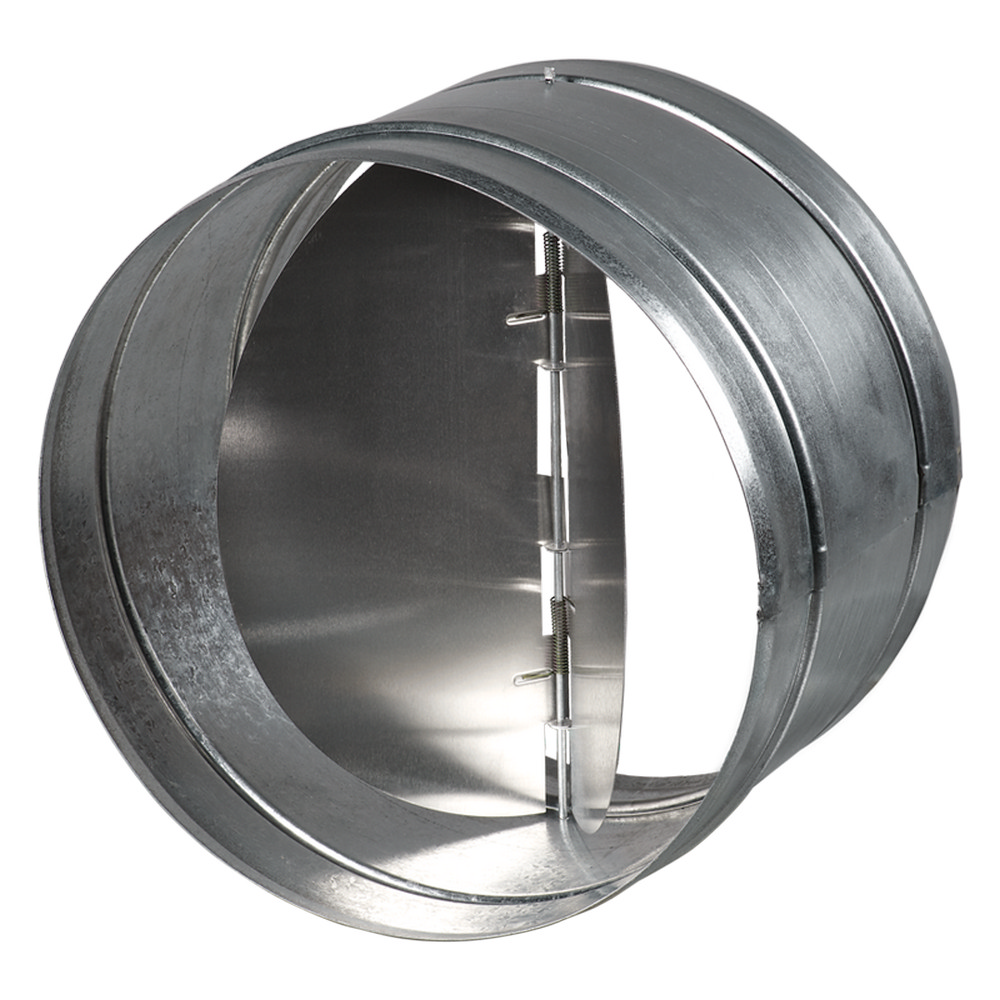

Вентс КОМ 200
В наявності
Обратный клапан Вентс КОМ 200
Написати відгук
Діаметр, мм: 200

Заслінка “жалюзі”

Контролювати рух повітряних потоків можна за допомогою заслінок, які зовні нагадують жалюзі. Такі елементи складаються з декількох горизонтальних планок, які повертаються під кутом до 90°. Вони можуть працювати:

  1. Автоматично — сигнал про закриття подається із сервоприводу. У момент, коли необхідно перекрити канал, на сервоприводі знімається напруга та пружини повертають планки у вихідний стан.
  2. У ручному режимі — користувачі механічно регулюють відкриття та закриття планок.

Такі решітки можуть використовуватися для вентиляції з виведенням у шахту та на вулицю. Перед тим як підібрати заслінку вентиляції, важливо уточнити габарити короба, оскільки вона має повністю перекривати його. А ось клапан може за необхідності закривати її лише частково. Такі заслінки можуть працювати у 2 напрямках, прямому та реверсивному. Для мінімізації протягів ламелі можуть комплектуватися ущільнювачами, які в закритому положенні перекривають стики між планками.

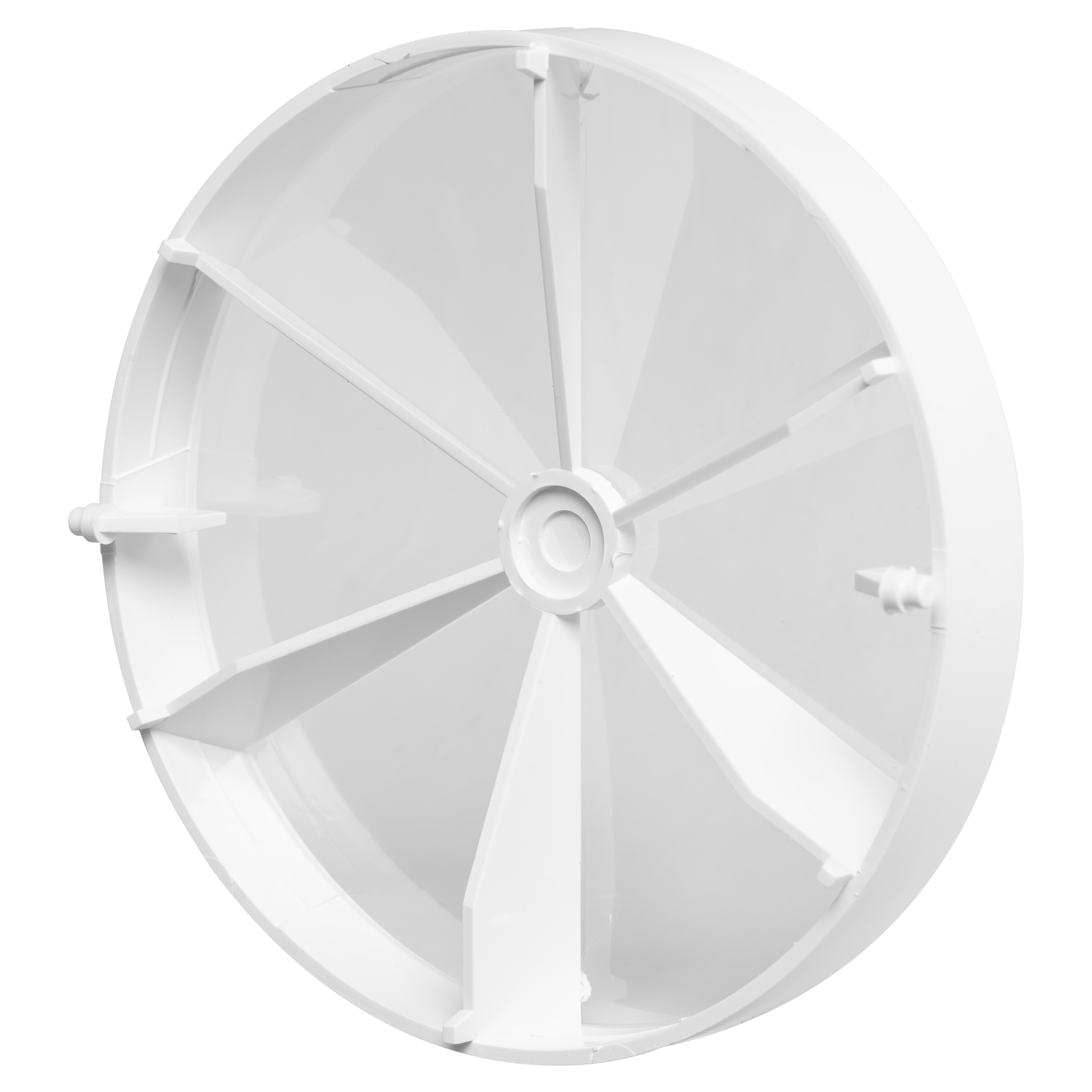

Клапани з гнучкою мембраною та решіткою

Підбираємо зворотний клапан для вентиляції з гнучкою мембраною та решіткою

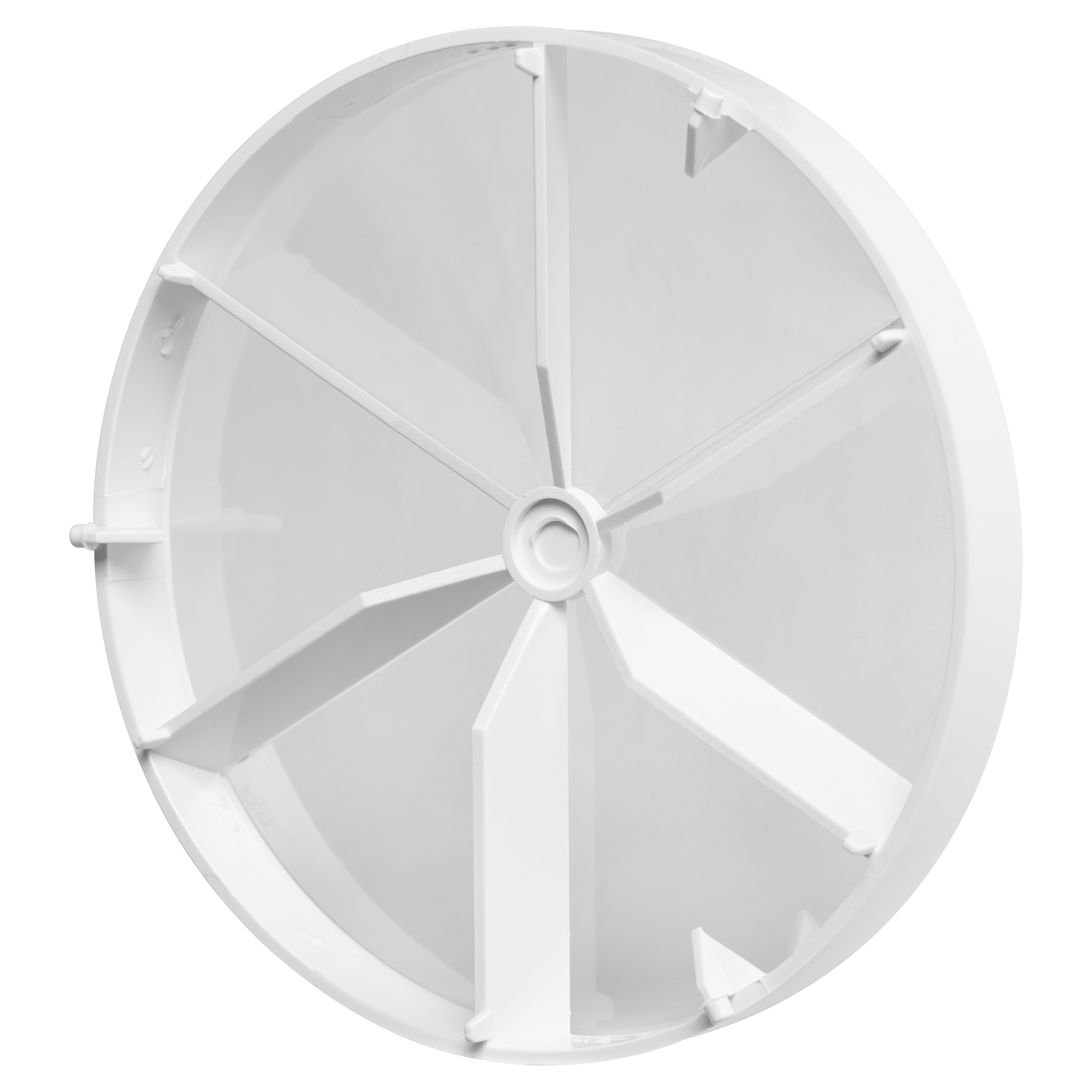

Відносно простий у роботі варіант зворотного клапана, що складається з решітки та мембрани з пластичних (гнучких матеріалів). Відкриття вентиляційного клапана відбувається в момент, коли потік відсуває від решітки гнучку заслінку. У разі зниження тиску мембрана займає початкову позицію. Прогину у зворотний бік запобігає решітка, розташована з боку подачі прямотічного потоку. Такі системи найчастіше встановлюються на круглі повітропроводи з природним методом вентиляції та низьким тиском зворотних потоків.

Розбираємо як вибрати повітряний клапан для вентиляції за матеріалом

Тривалість експлуатації повітряних клапанів на вентиляції та якість виконання ними функцій безпосередньо пов'язані з тим, з яких матеріалів виготовлені елементи.

Правила вибору повітряного клапана для вентиляції за матеріалом

Наприклад:

  1. Повітряний клапан із металу оптимальний для систем, якими переміщується гаряче повітря з агресивними домішками.
  2. Пластиковий зворотний клапан легкий, стійкий до корозії, оптимальний для житлових об'єктів з установкою у ванній, туалеті, на кухні, в гардеробних.
  3. Комбіновані моделі (пластик із металом) простіші в установці та обслуговуванні. Він оптимальний для складних багатоканальних систем, у яких перетинаються різні канали.

Вибираючи, з якого матеріалу буде зроблений повітряний клапан, важливо враховувати не лише умови експлуатації, а й тип перерізу повітропроводів та габарити. Наприклад, зворотні клапани вентиляційні 100 мм із пластику і металу можуть працювати однаково ефективно. У той час як для вентиляційних систем великого діаметра (250 мм і більше) надійнішими будуть пристрої, що поєднують метал із пластиком.

Рекомендуємо товар

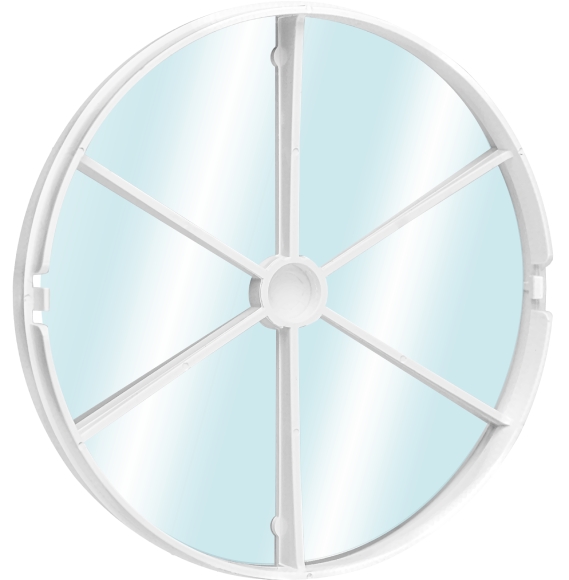

AirRoxy Back Valve dRim 100 (07-200)
В наявності
Обратный клапан AirRoxy Back Valve dRim 100 (07-200)
Написати відгук
Діаметр, мм: 100

Габарити та принцип встановлення клапана у вентиляційній системі

Виробники пропонують повітряні клапани, які можуть встановлюватися:

  • всередині вентиляційних каналів та безпосередньо в повітропроводах;
  • після або до вентилятора.

Рекомендації щодо вибору повітряного клапана для вентиляції

Коли ми під замовлення для клієнтів обираємо заслінку вентиляції, завжди уточнюємо низку аспектів. Серед яких найважливіші моменти:

  1. Тип перерізу повітропроводу — круглий, прямокутний або інших форм. Від цього залежить, яка конструкція клапана буде оптимальною.
  2. Це буде припливна чи витяжна вентиляція. У припливній зворотний клапан потрібно розміщувати перед вентилятором, у витяжній — після. Також важливо враховувати силу нагнітання повітря лопатями системи та протиточний тиск (реверсний), щоб не помилитися з матеріалами та конструкцією клапана.
  3. Габарити повітряних каналів, щоб визначитися з розмірами зворотного клапана. Система працюватиме ефективно, лише якщо габарити клапана відповідають параметрам отвору, що закривається. Так, якщо у вас круглий повітропровід діаметром 200 мм, то вам потрібен зворотний клапан на вентиляцію 200 мм, якщо 150 мм, то відповідно 150 тощо.
  4. Якщо планується використання заслінки, що працює із сервоприводом, то під час монтажу необхідно передбачити можливість доступу до елементів для їх обслуговування (вибрати відповідні люки).

Тим, хто вирішує завдання, який повітряний клапан для вентиляції вибрати, рекомендуємо підходити до завдання комплексно та за можливості обирати всі комплектуючі від одного виробника. Так у вас буде більше впевненості, що елементи сумісні. Наприклад, зворотні клапани Вентс для вентиляції легко монтуються в повітропроводи цього ж бренду, ідеально поєднуються з вентиляторами та іншими деталями.

Додатковий функціонал — як вибрати вентиляційну заслінку та не переплатити

Як правильно вибрати вентиляційну заслінку без зайвих витрат

Крім основного завдання, зворотний клапан може виконувати низку додаткових функцій. Тому перш ніж вибрати відповідний елемент, обміркуйте, чи потрібна вам:

  • очищення повітря. Наприклад, на припливній вентиляції від механічних забруднень (пилу, сажі) та алергенів (пилку рослин). На витяжній, щоб мінімізувати кількість жиру та сажі, які потраплять у повітропроводи;
  • можливість регулювати повітряний потік шляхом часткового або повного перекриття повітропроводу механічним методом та за допомогою електронних систем керування;
  • додаткова теплоізоляція, для мінімізації тепловтрат.

Обдумуючи, яка з функцій для вас важлива, враховуйте, що вони впливають на вартість елементів. Тому тут не зайвим буде прорахувати, що економічно доцільніше — вибрати звичайний клапан або модель з урахуванням того, як організовано опалення в приватному будинку (квартирі). Може, вам потрібен елемент із додатковою теплоізоляцією жалюзі, модель із регулюванням потоків, що пропускаються, варіант із вбудованим догрівачем.

Якщо вам необхідно створити складну систему вентиляції, в якій природний рух потоків та примусовий здійснюватимуться єдиними каналами, важливо правильно розрахувати параметри всіх елементів. Дотримуючись простих та логічних правил вибору повітряного клапана для вентиляції, можна оптимізувати роботу вже наявної системи (виправити недоліки в її роботі) або облаштувати нову, яка буде не лише ефективною, а й економічною.

Важливі критерії вибору вентиляційної заслінки

Найпростіший спосіб організації якісної вентиляції — це довірити її проєктування та монтаж професіоналам. Вони врахують усі особливості об'єкта й організують оптимальний варіант. Але якщо ви вирішили своїми силами виконувати роботи, враховуйте такі важливі критерії вибору вентиляційної заслінки:

  1. Принцип, за яким працює система — природний рух потоків або примусова вентиляція. Якщо в першому випадку підійдуть гнучкі мембрани та системи, що працюють завдяки гравітації, то в другому потрібні модулі з пружинами та інші складні конструкції.
  2. Місце встановлення зворотного клапана — в трубі, стіні, отворі у віконній конструкції. При цьому важливо враховувати, з яких повітропроводів та монтажних елементів складається ваша система, щоб визначити, яким методом та на якій ділянці зручніше закріплювати клапан.
  3. Тип вентиляції — припливна або витяжна, від цього залежить чи потрібен вам клапан для розміщення перед вентилятором (у припливній) або за ним (у витяжній) системі.
  4. Матеріал, з якого виготовлений повітряний клапан. Пластик легкий та не схильний до корозії, метал стійкий до високих температур та механічних впливів, гнучкі мембрани легкі й недорогі.
  5. Клімат у регіоні та те, наскільки якісно виконано теплоізоляцію повітропроводів. Особливо це важливо в системах з виведенням каналів на вулицю, оскільки за негативних температур волога може конденсуватися, а потім замерзати ще й заклинювати роботу системи.
  6. Монтажні особливості — необхідність використання спеціальних кріплень, ущільнень, організації ревізійного люка для обслуговування системи.

Сподіваємося, що викладені в нашій статті рекомендації щодо вибору повітряного клапана для вентиляції допомогли вам зрозуміти, на що варто звернути увагу, щоб придбати оптимальну комплектацію. Якщо у вас залишилися питання щодо характеристик обладнання, ви можете звернутися за консультацією до експертів Венкон.

Рекомендуємо товар

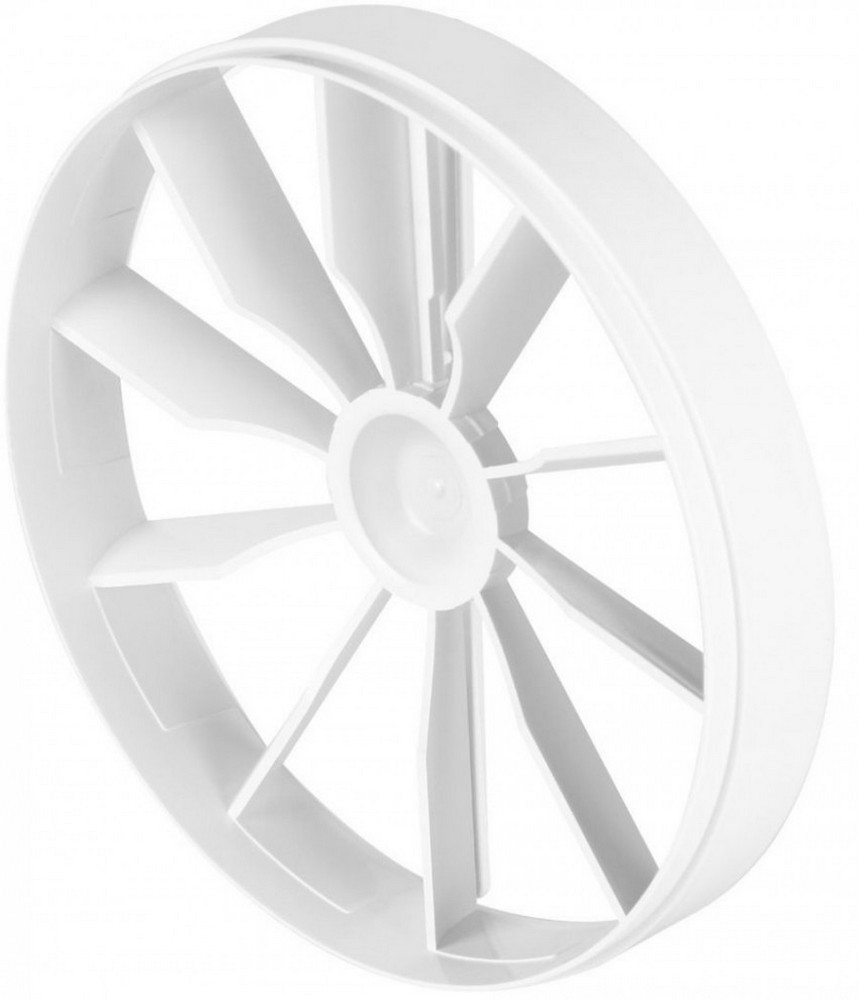

Awenta ZZ125
