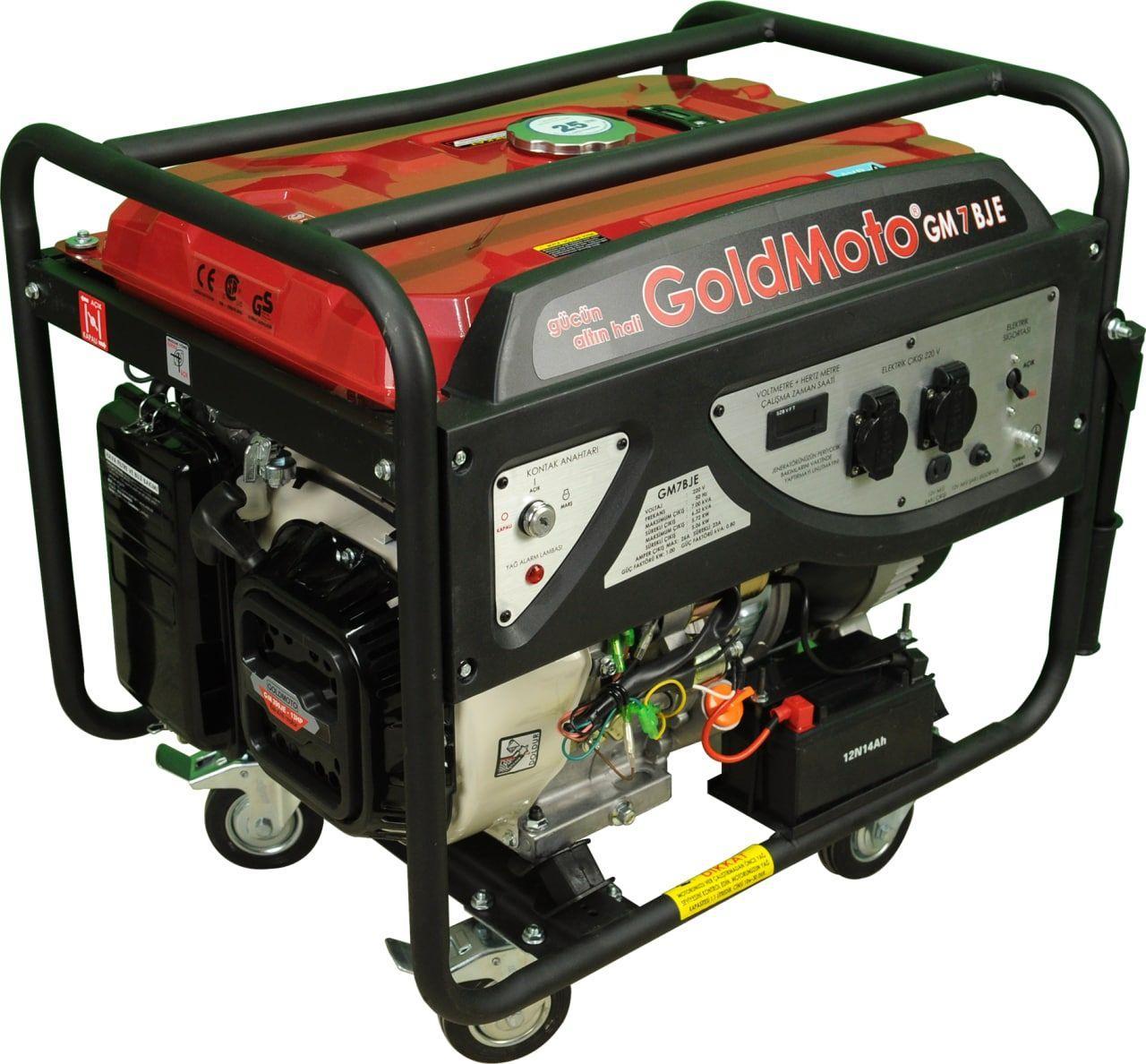

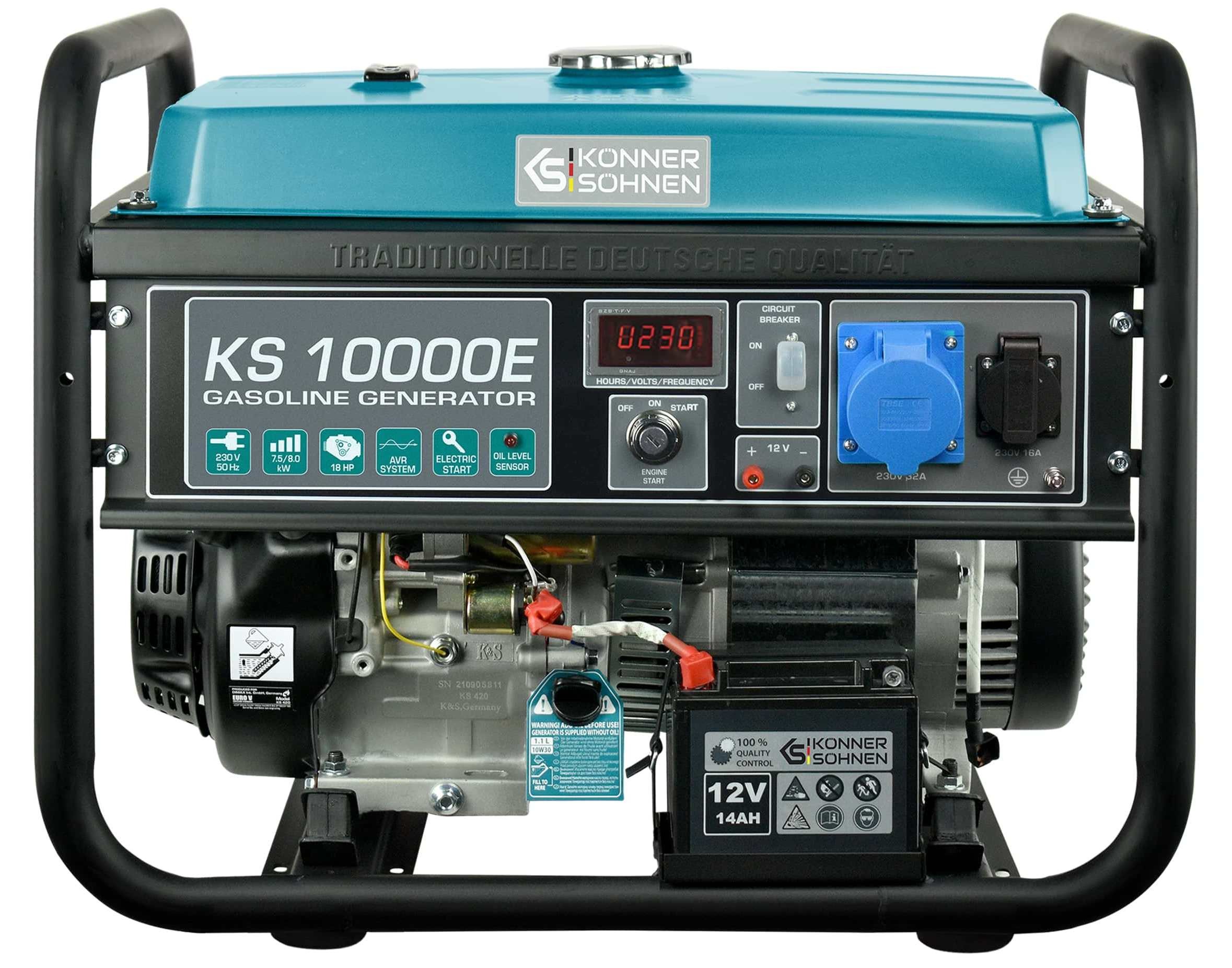

В периоды длительных отключений электричества альтернативные источники энергии незаменимы. Они помогают сохранить в доме комфорт, не допускать простоев в бизнесе, а в некоторых случаях даже для устройств, которые выполняют функцию, обеспечивающую здоровье и жизни людей. Генератор – один из самых популярных способов получить альтернативную электроэнергию. Несмотря на то, что они шумные и выделяют выхлоп, они надежны, эффективны, мощны. Те, кто решил купить генераторы бытовые, рассматривают множество их параметров – вид топлива, мощность, фазность и другие. Однако почти всегда забывают о типе синуса, который может быть чистым или модифицированным. Он оказывает очень большое влияние на нагрузку и при неправильном выборе может привести к неисправности дорогостоящей техники. Рассмотрим, как выровнять синусоиду генератора, сделать ее чистой, какое значение имеет этот параметр.
Для чего нужен генератор с чистой синусоидой, каково значение этого параметра

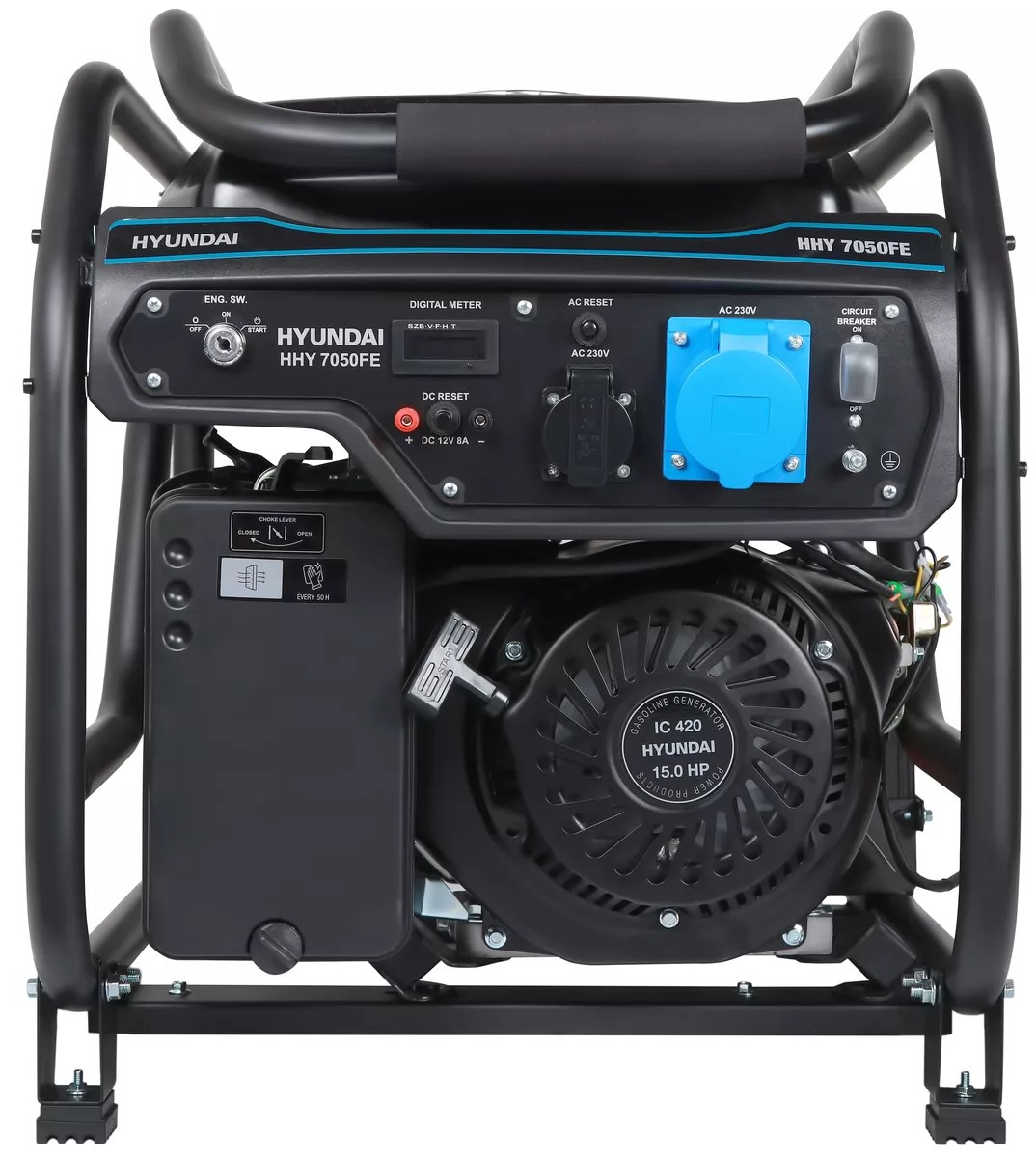

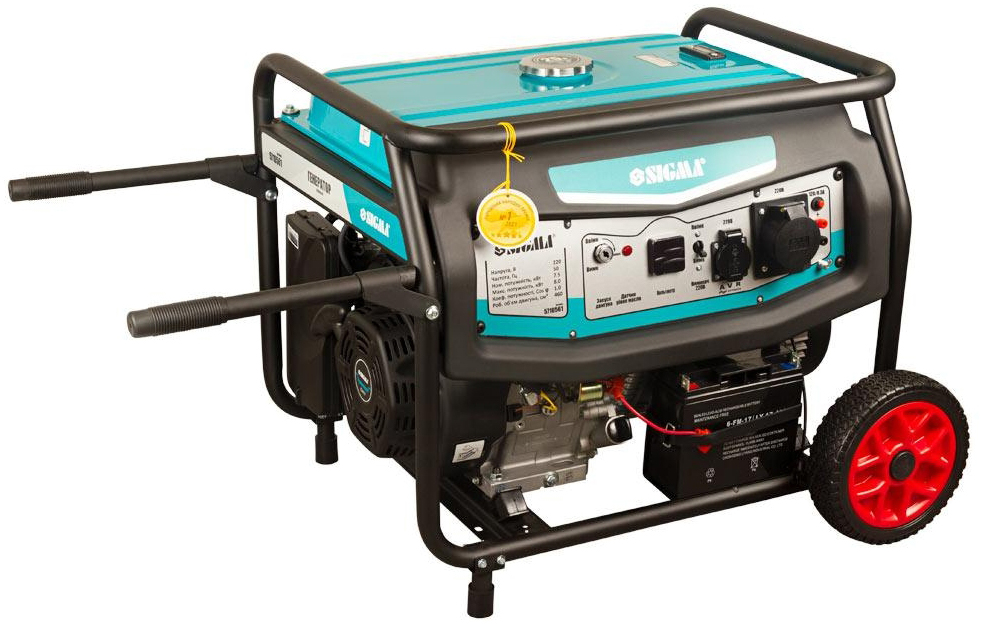

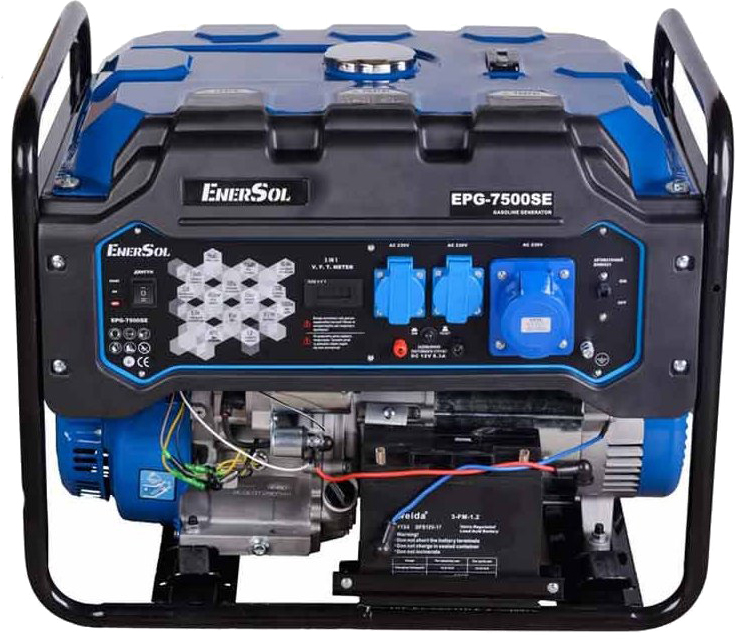

Изучая топ лучших генераторов, которые сейчас доступны на рынке, вы наверняка заметите, что почти все они обеспечивают на выходе чистый синус. И стоят при этом дороже, чем модели с модифицированным синусом при прочих равных параметрах. Но если разобраться, то станет понятно, что доплачивать здесь действительно есть за что.
Давайте разберемся, что такое синусоида. Электричество может быть переменным и постоянным. В батарейках, аккумуляторах электричество всегда постоянное. У них есть плюс и минус и эти полярности никогда не меняются, они постоянны. В бытовых розетках, розетках генераторов электричество переменное. У них тоже есть два выхода, но плюс и минус меняется на них периодически с частотой 50 раз в секунду. Поэтому частота электричества в розетке 50 Гц. Допустимые отклонения частоты составляют всего 0,2 Гц в обе стороны.

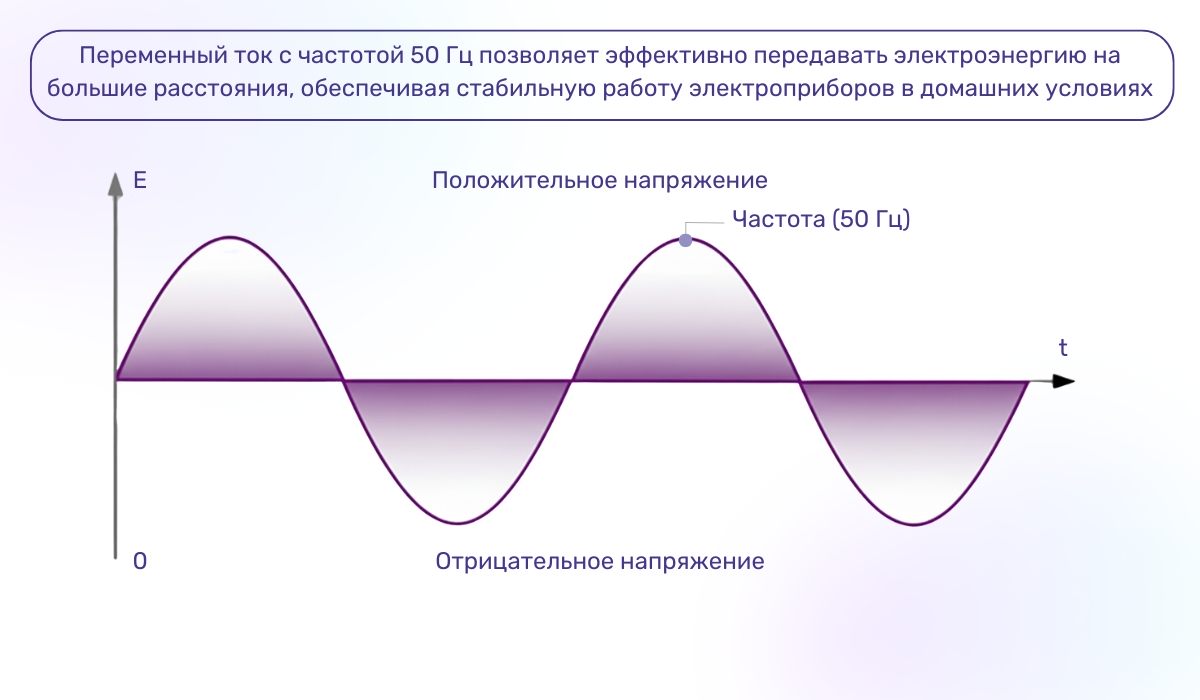

Если представить себе такое электричество визуально на плоскости координат, то мы увидим синусоиду, волну, которая колеблется по параметру оси Y (вертикальной), то вверх, то вниз на одинаковое значение в обоих направления от 0 – так в переменном токе меняется полярность. Это именно тот момент, когда вам в жизни понадобились знания о графиках синусов и косинусов из школьных уроков по тригонометрии. Разница между модифицированным и чистым синусом в следующем:
- у чистой синусоиды линия волны идет плавно вверх и вниз, в розетке всегда синусоида чистая, почти идеальная и большинство бытовой техники создается для таких условий;
- у модифицированной синусоиды волна идет вверх и вниз ступенчато, то есть сначала резко вертикально повышается вверх, затем некоторое время идет строго горизонтально, затем снова резко вверх, вниз также – плавности нет.
Некоторые модели генераторов выдают модифицированную синусоиду, другие – чистую. Определенная техника не может нормально функционировать с модифицированной синусоидой. Это приводит к перегреву, появлению посторонних звуков, нестабильной работе, появлению ошибок. При дальнейшей эксплуатации возникает неисправность и требуется ремонт. Поэтому, питая от генератора некоторые виды техники, необходимо знать, как стабилизировать частоту тока и получать чистую синусоиду. И если вы пришли в магазин, выбирая генератор на 220 Вольт, кроме других параметров, нужно понимать, какая будет у него синусоида и какое оборудование вы будете от него питать.
И последнее, что стоит знать о теории в области электрической синусоиды – это названия. Чистую называют еще правильной – это одно и то же. Модифицированная может называться аппроксимированной или неправильной – у этих слов одно и то же значение.
Как получить чистую синусоиду из модифицированной от генератора

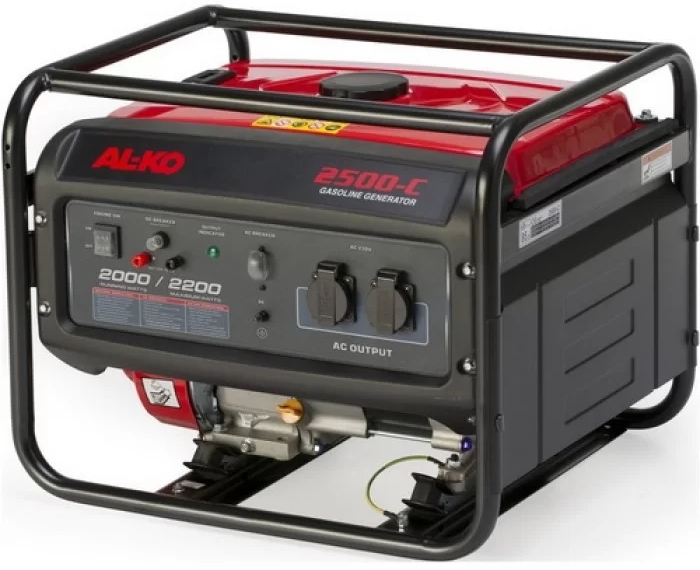

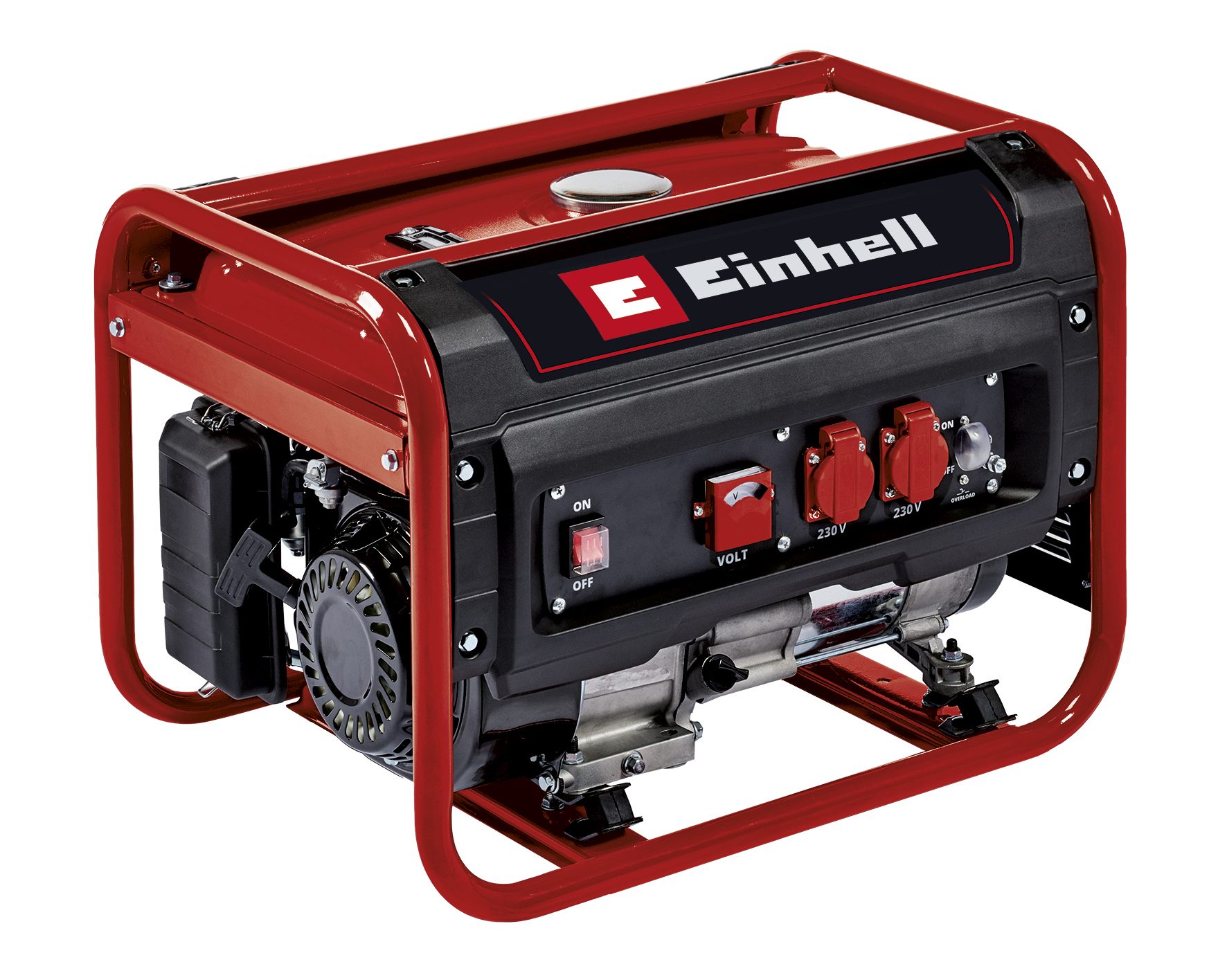

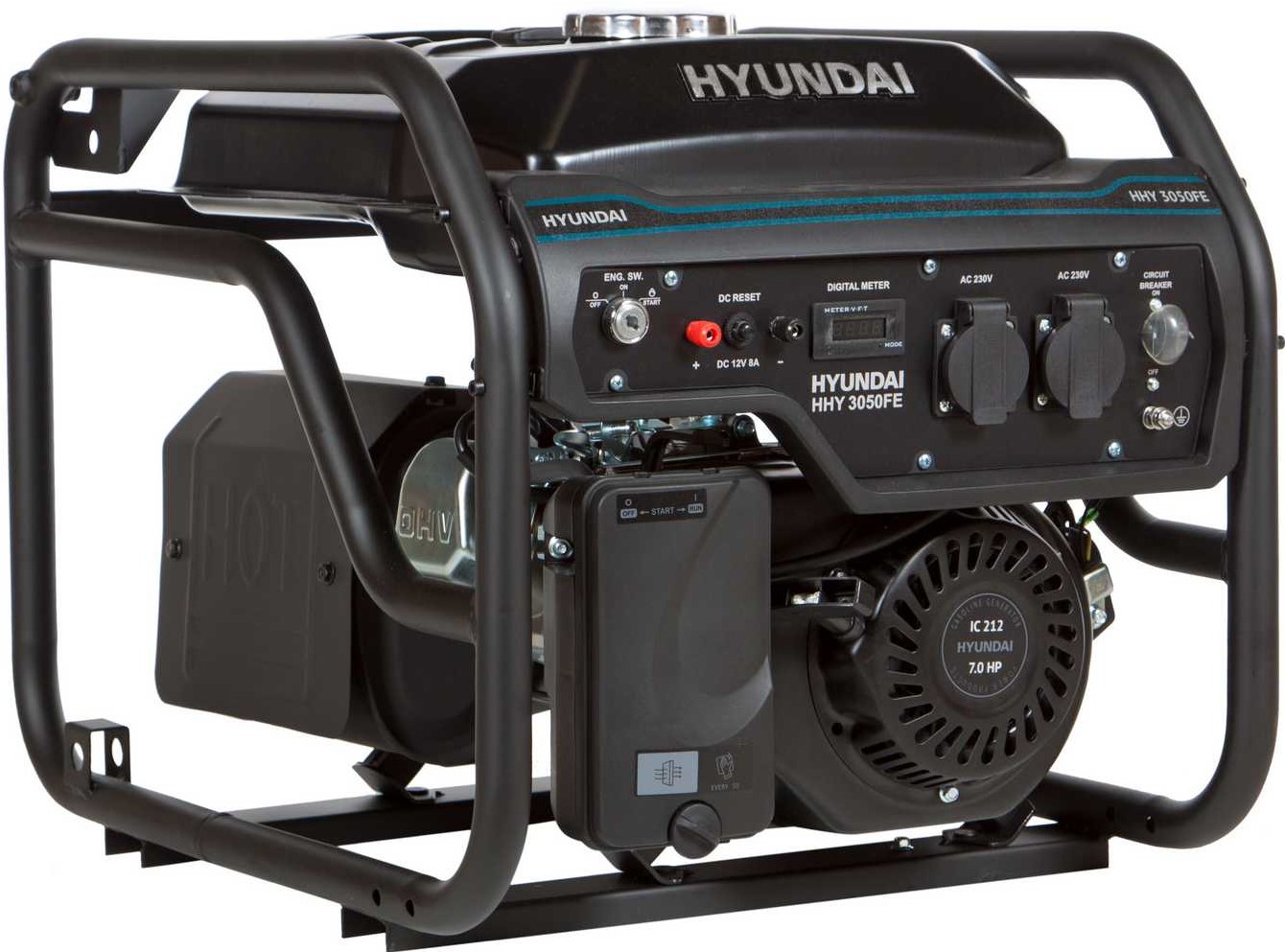

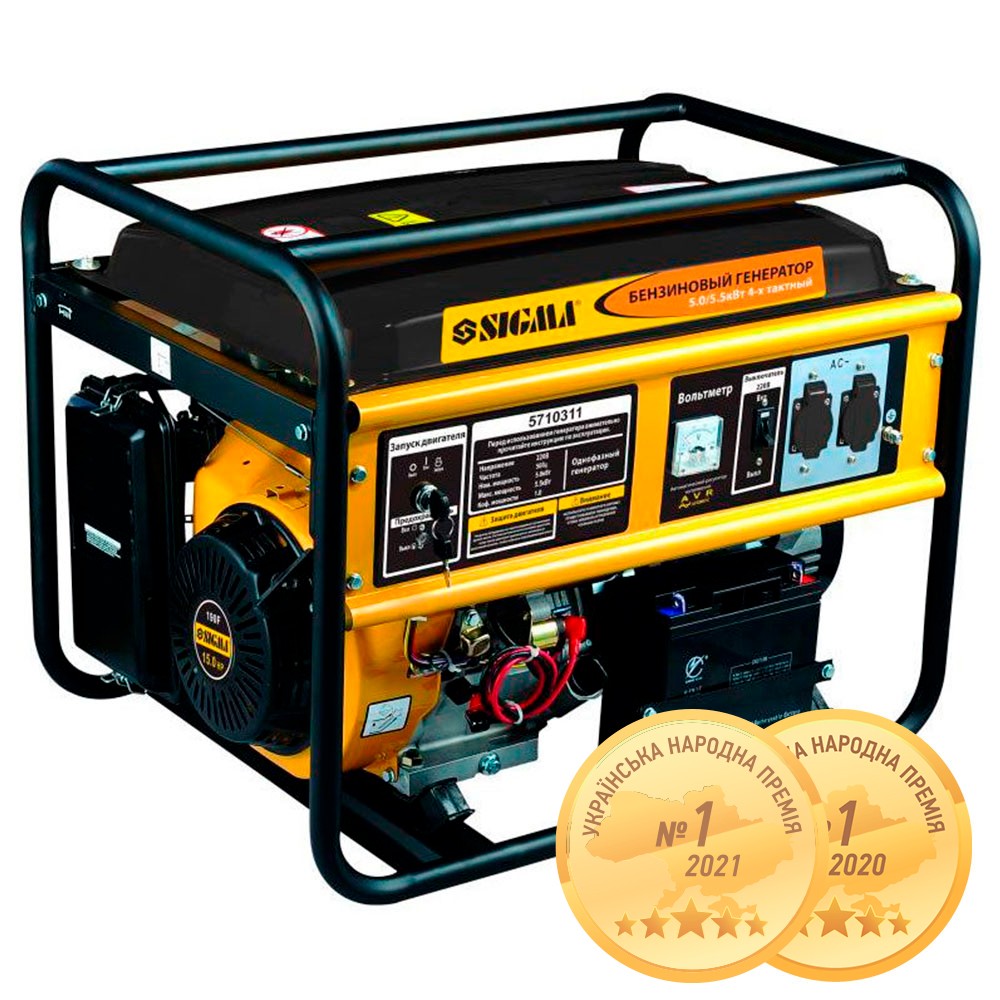

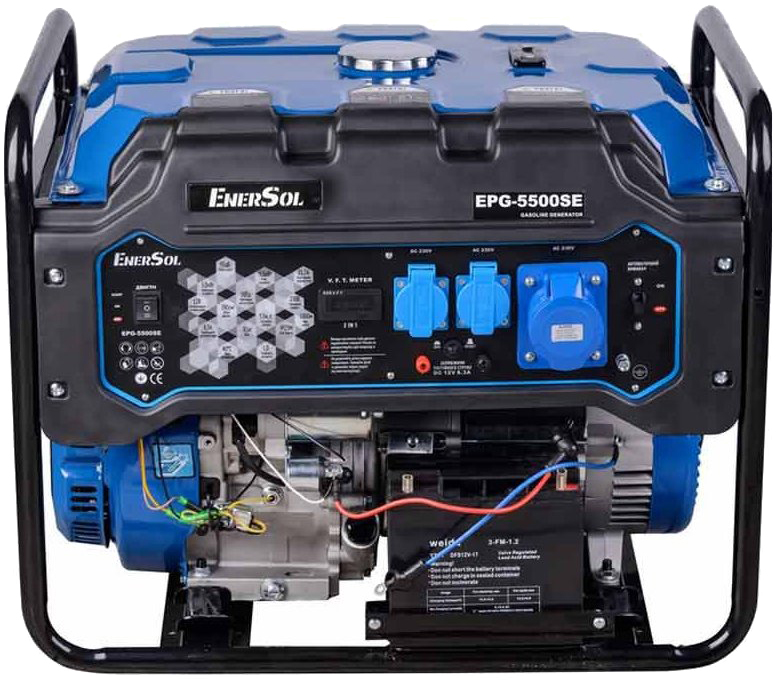

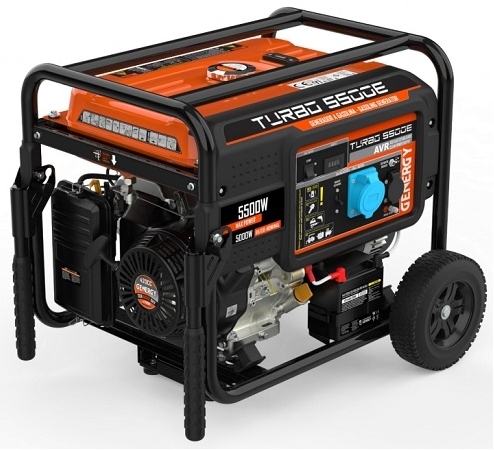

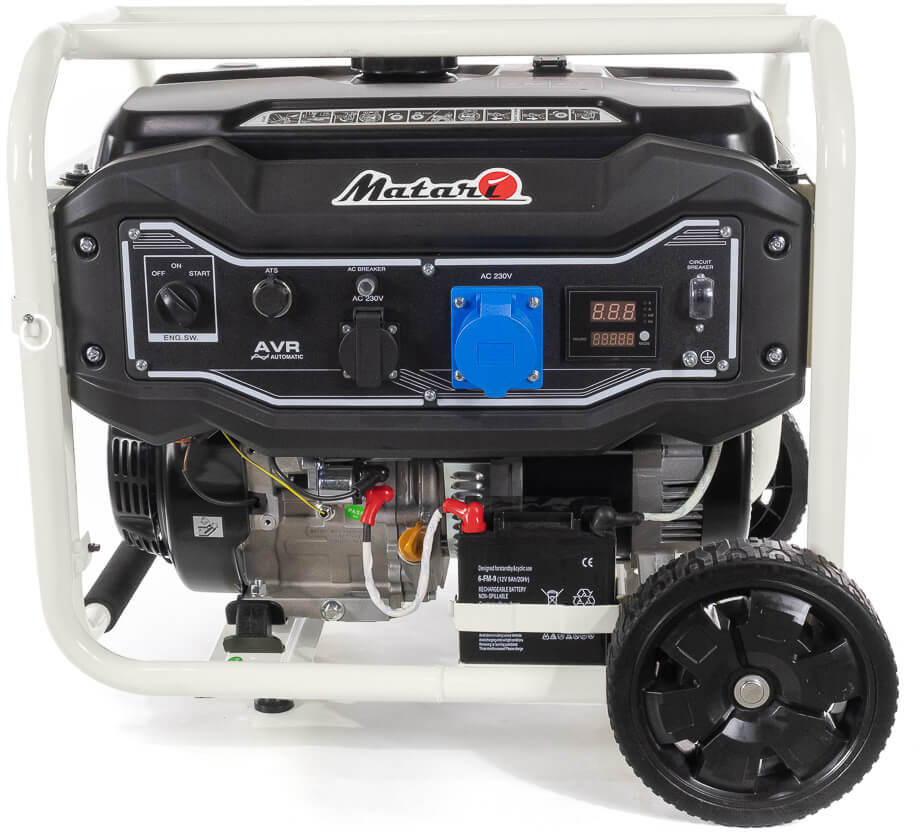

Если, когда происходит продажа бензинового генератора, о синусоиде вы не задумывались, то во время эксплуатации с некоторым оборудованием может стать понятно, что модифицированная не подходит вам. Есть несколько способов превратить аппроксимированную синусоиду в чистую.

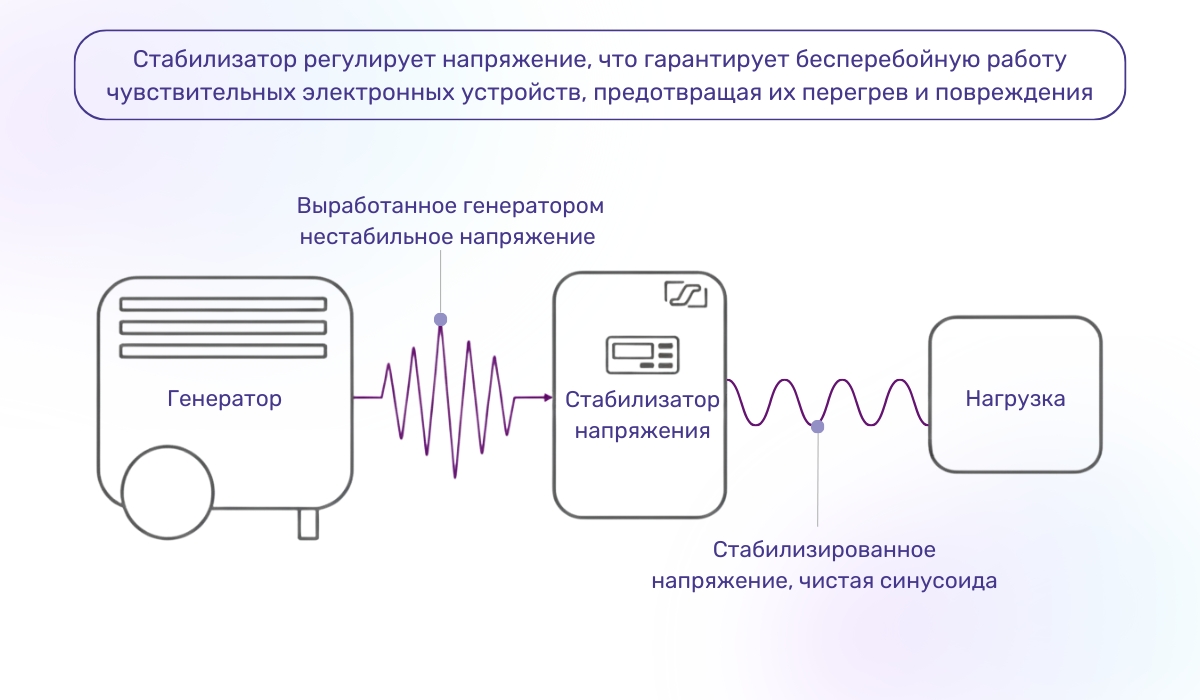

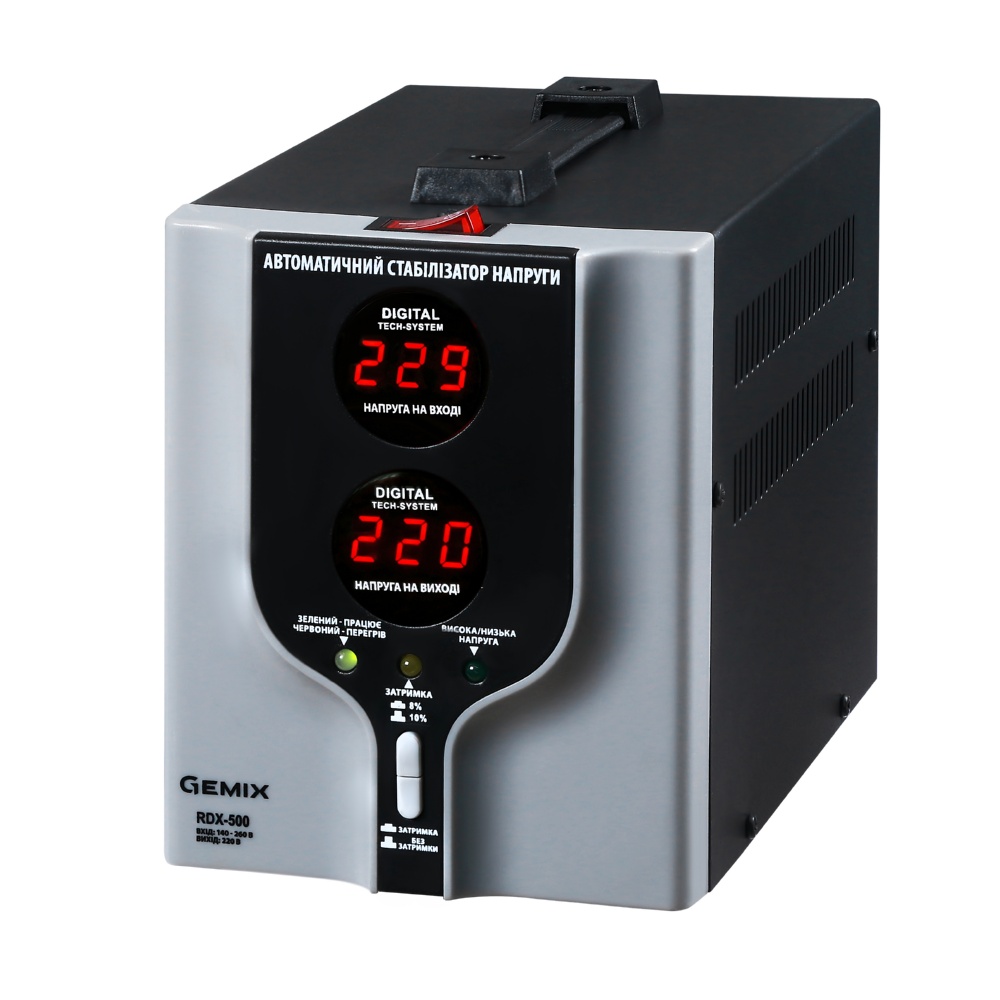

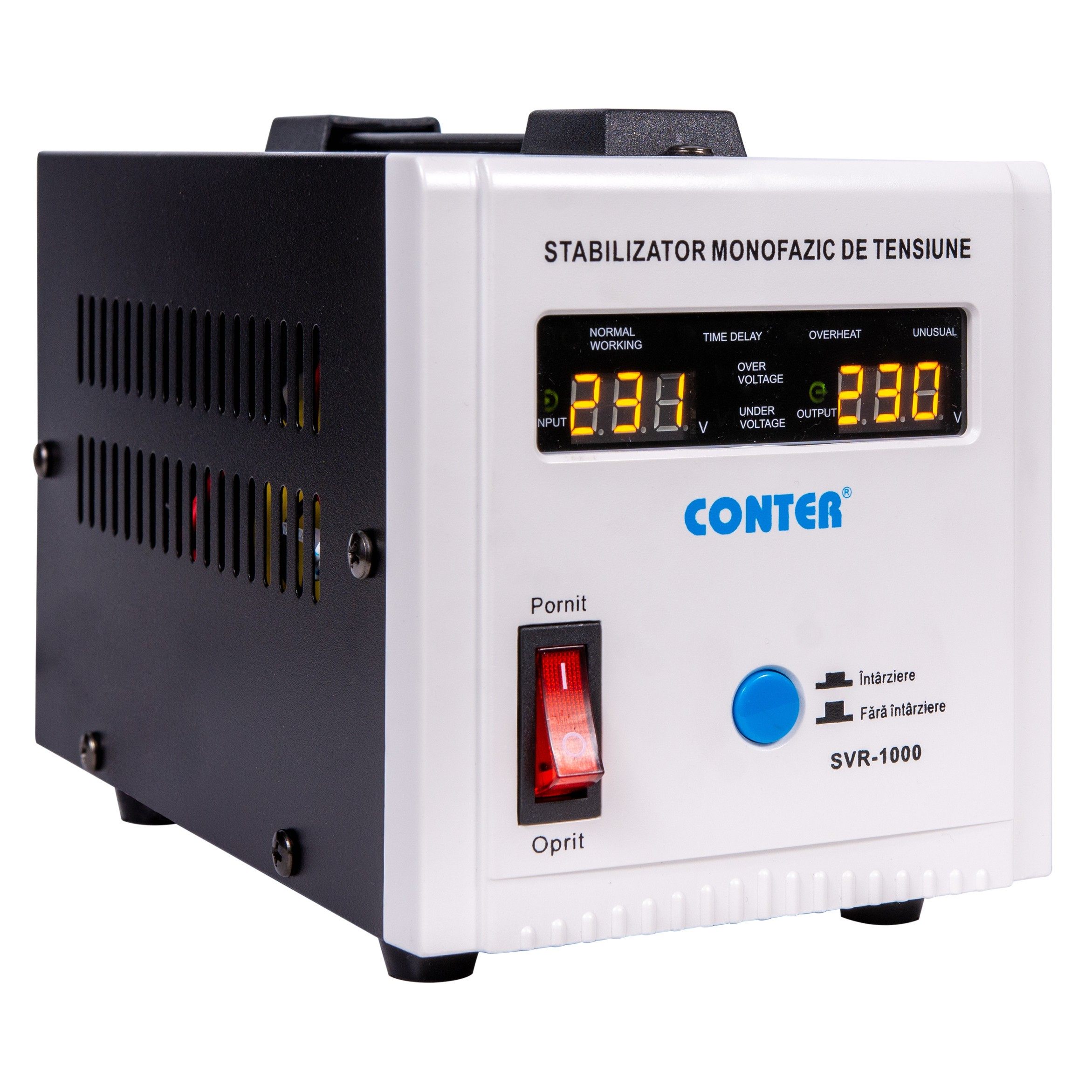

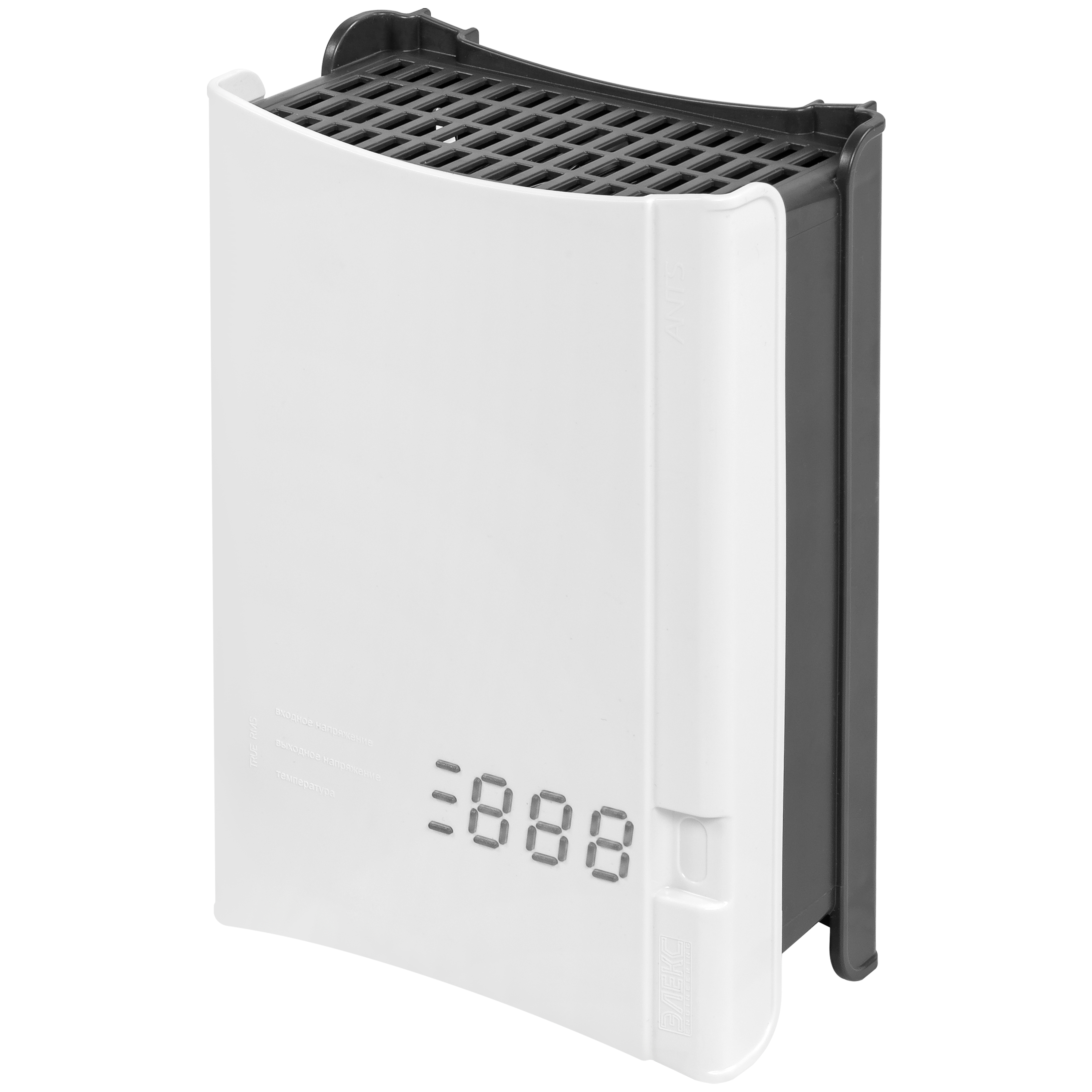

Как выровнять частоту тока от генератора стабилизатором напряжения

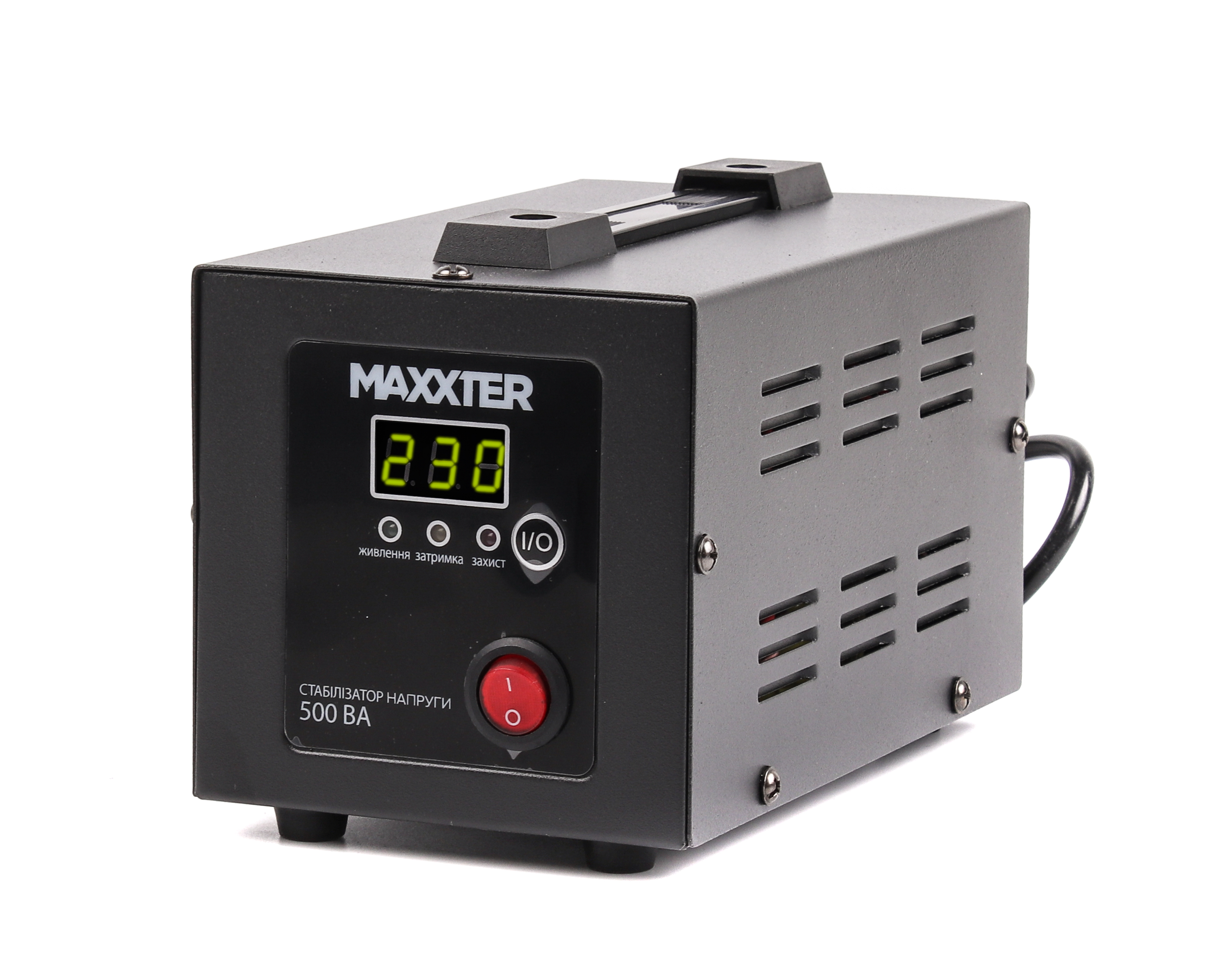

Стабилизатор – это первое, что приходит на ум, когда нужно что-то подправить, привести в норму в электрической переменной сети. И действительно, для получения чистого синуса такой способ будет рабочим, но есть свой нюанс – не любой стабилизатор подойдет, использовать можно только инверторный, один из самых дорогих, но эффективных видов.
Стабилизатор с чистой синусоидой работает по простому принципу. Он получает переменный ток от генератора, с помощью инвертора преобразует его в постоянный, выпрямляет синусоиду и делает ее ровной горизонтальной линией (если представить на графике), чтобы плюс и минус не колебались. Затем инвертор преобразует постоянный ток снова в переменный, но делает при этом идеальный чистый синус. Качественные инверторные контроллеры для напряжения, доступные на рынке Украины, позволяют сделать синусоиду даже ближе к идеальной, чем в розетке.
Таким образом, сделав вложение в хороший инверторный стабилизатор, можно получить от недорогого генератора с модифицированной синусоидой чистую. “Побочное” преимущество заключается в том, что стабилизатор будет сглаживать возможные скачки напряжения – просадки при старте мотора, от резкого подключения дополнительной нагрузки, колебания от возможных сбоев. Это убережет технику от поломки.

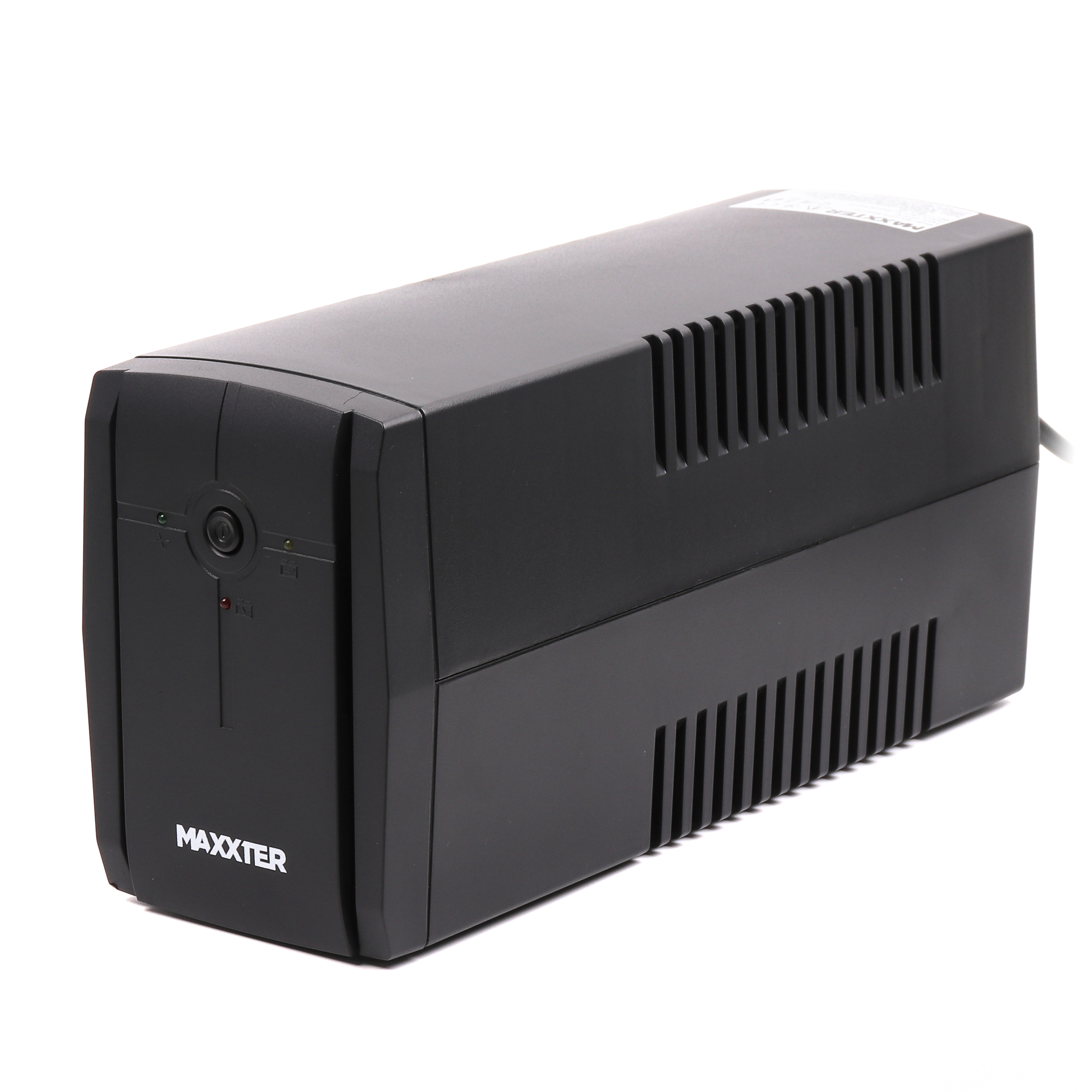

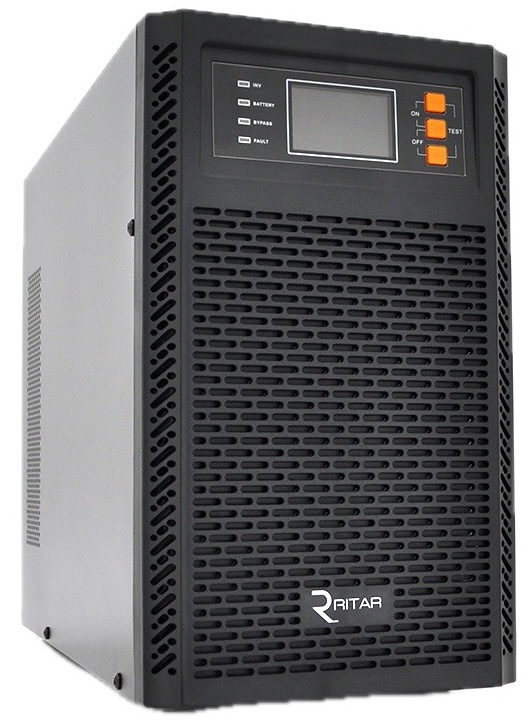

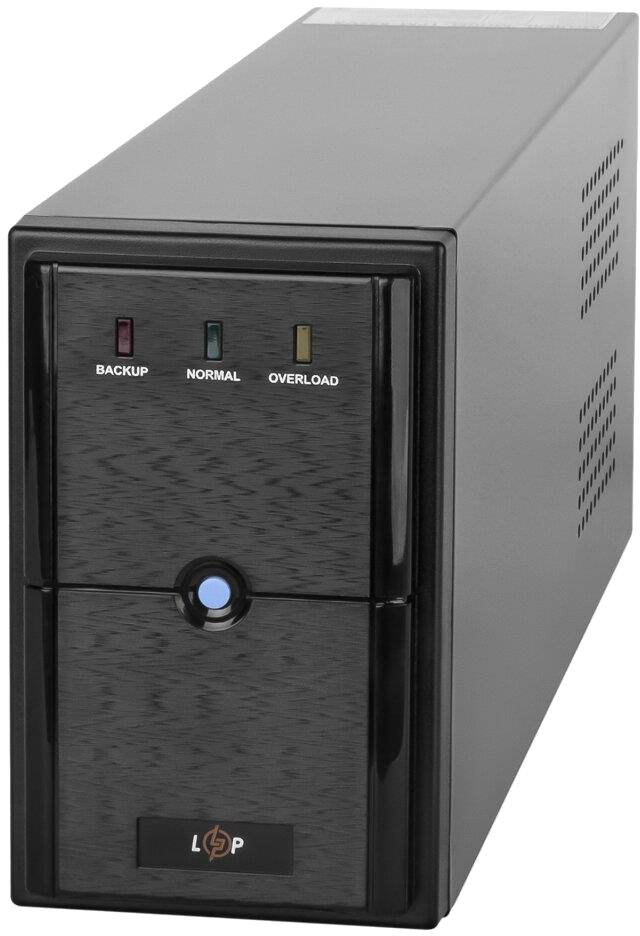

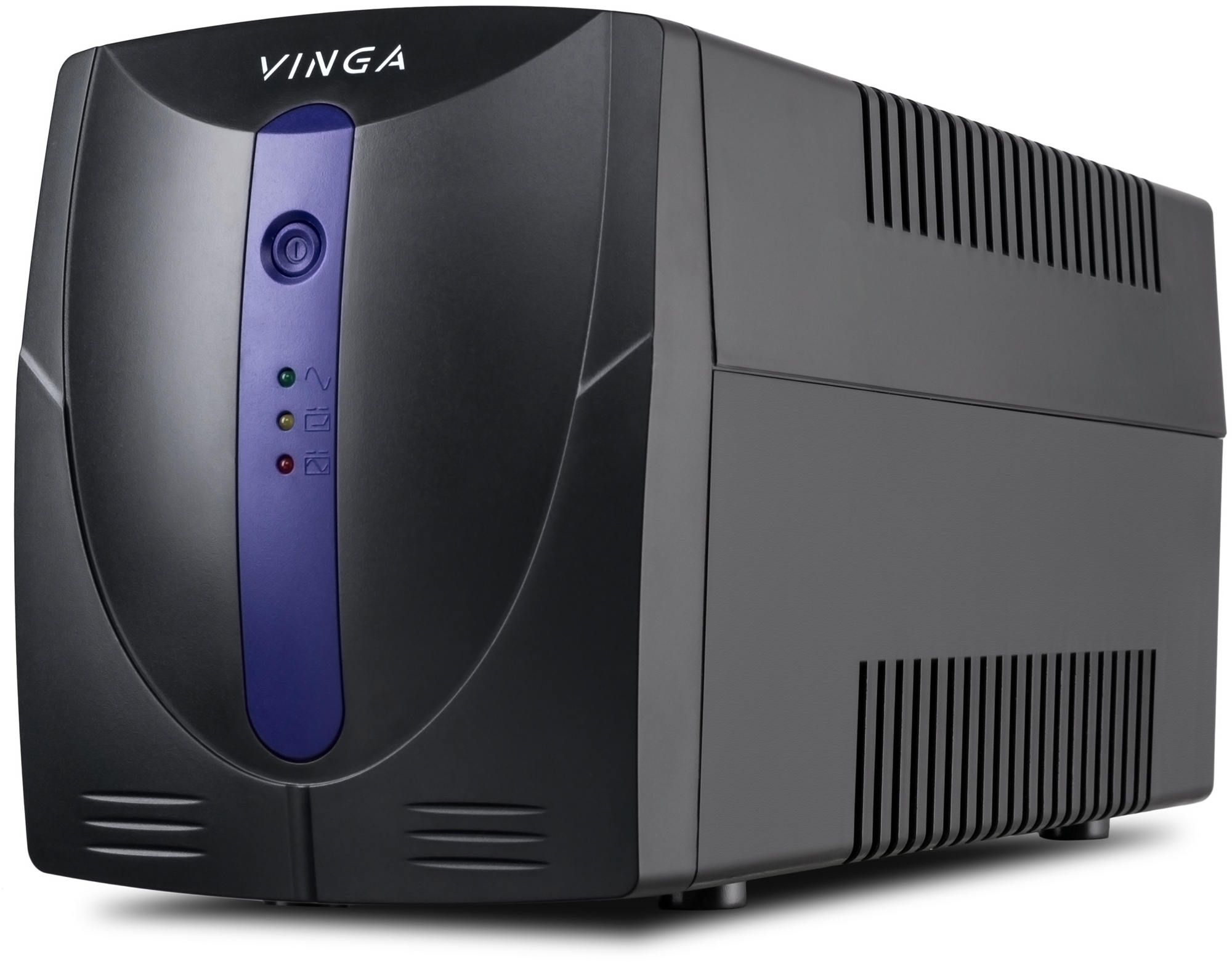

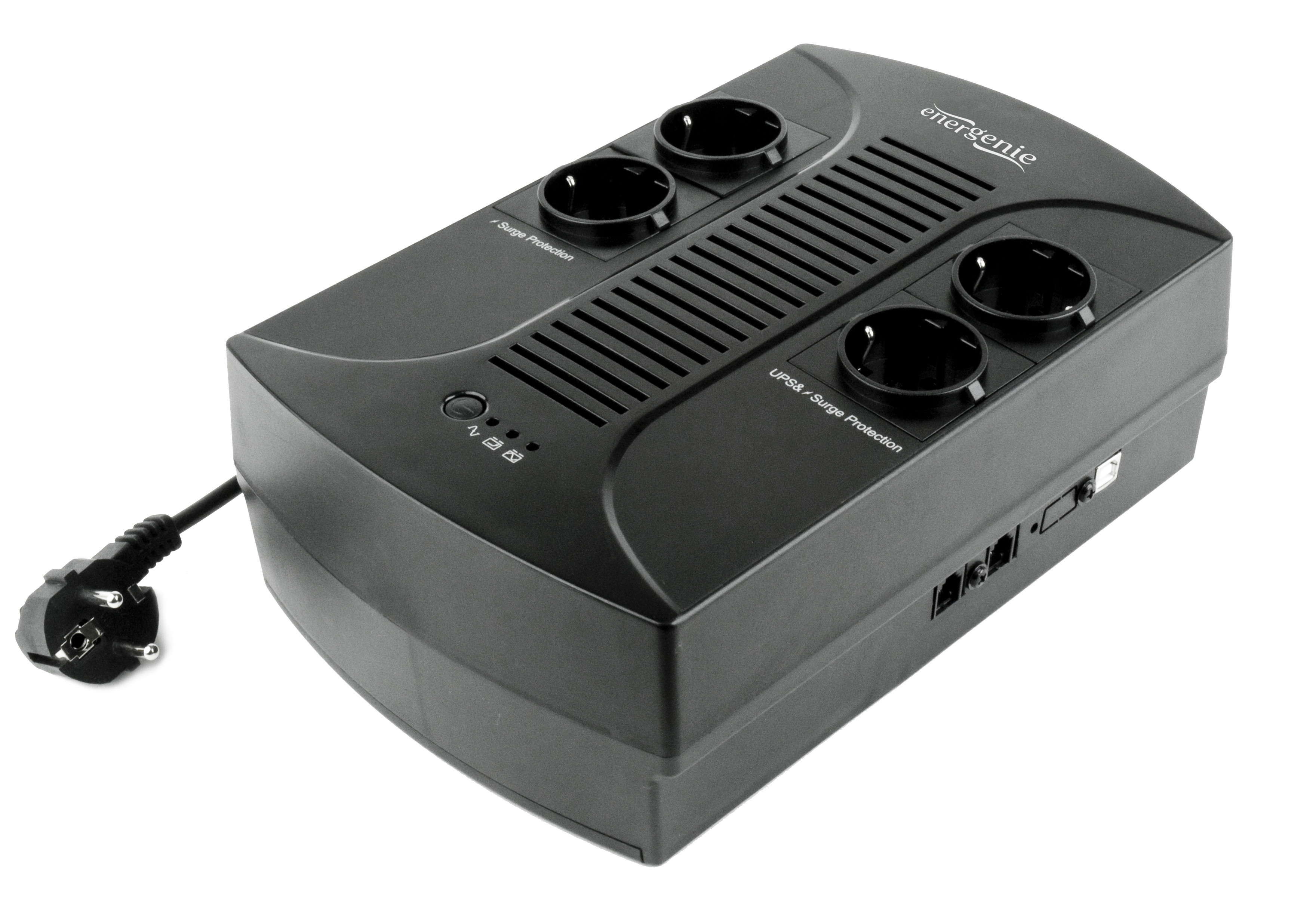

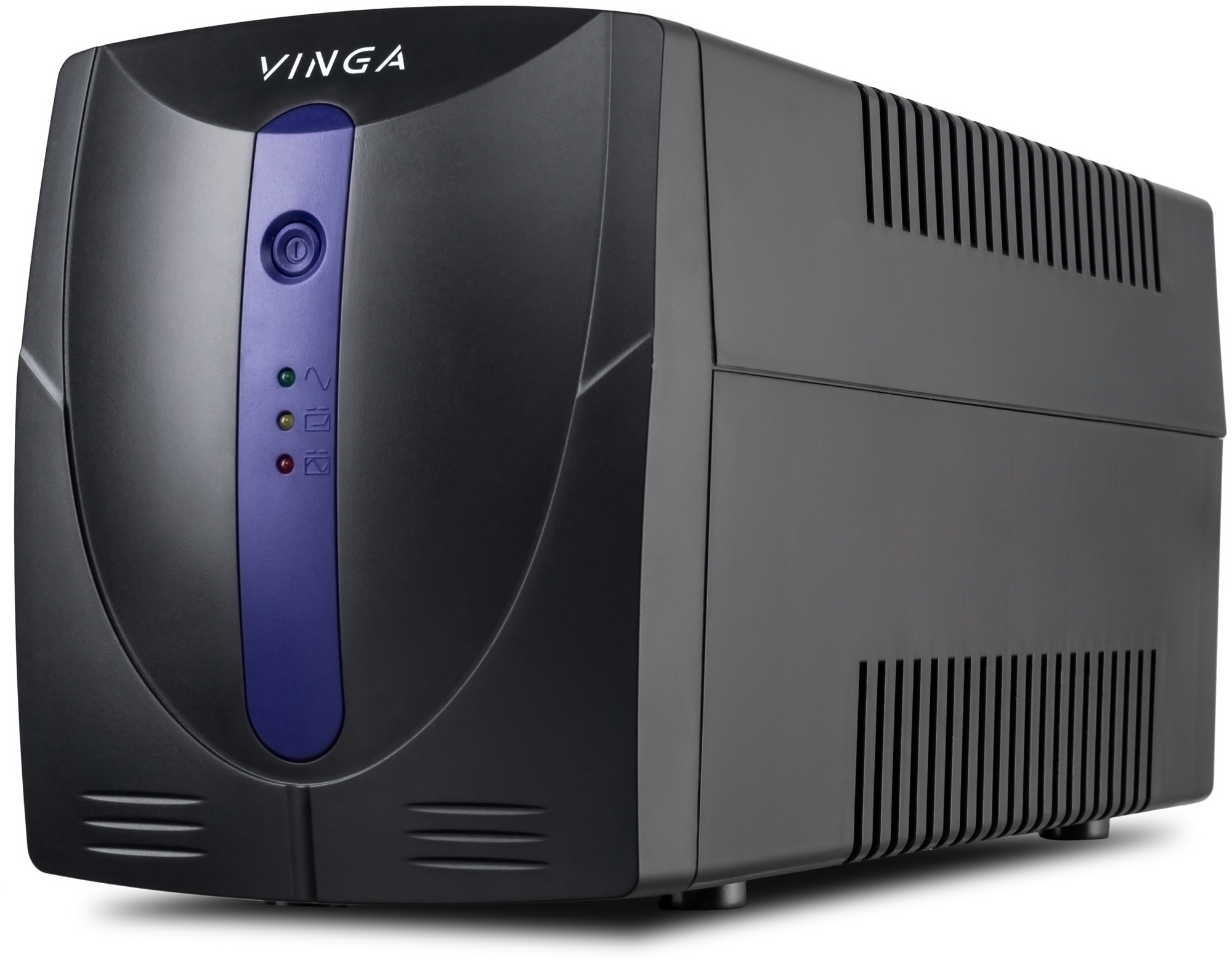

Вместо стабилизатора можно использовать и другое устройство – источник бесперебойного питания. Но также подойдет не любой, а самый совершенный – ИБП непрерывного действия. Они тоже преобразуют электричество с помощью двойного преобразования инвертором.

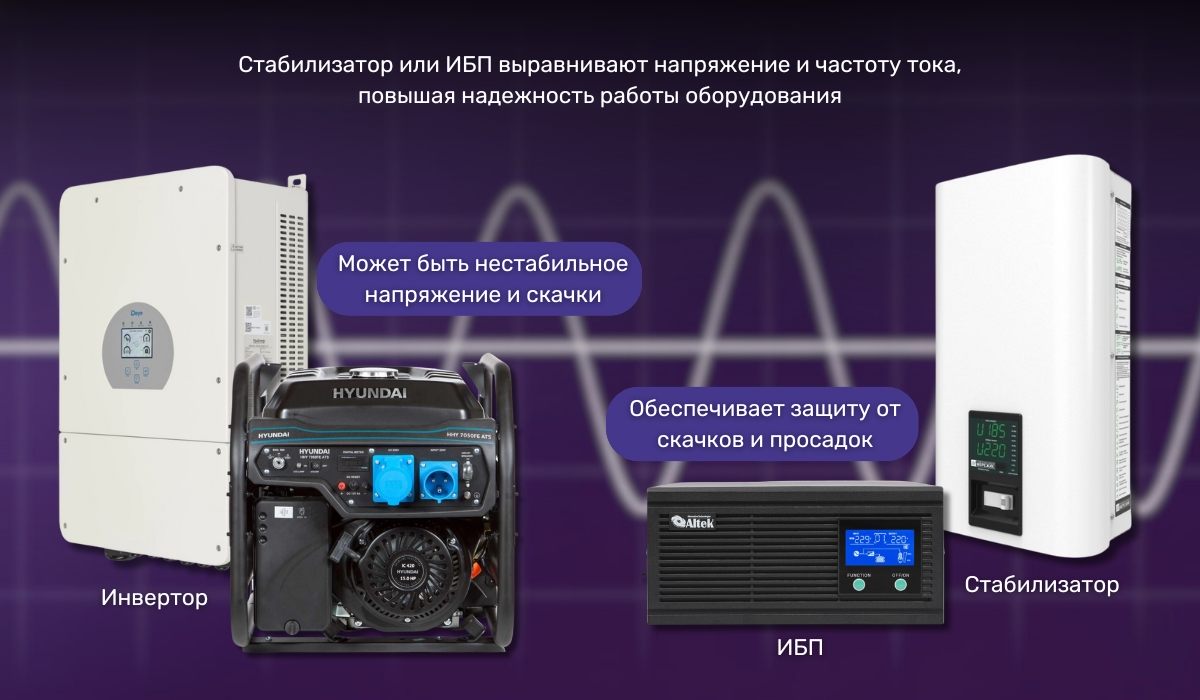

Как сделать правильную синусоиду из модифицированной от генератора с помощью инвертора
Принцип работы инверторного стабилизатора и источника бесперебойного питания двойного преобразования заключается в использовании инвертора. Для получения чистой синусоиды от генератора можно использовать отдельно только инвертор, без стабилизатора или ИБП. Но также есть пара нюансов:
- Почти каждый преобразователь для напряжения в интернет-магазине или доступный для покупки офлайн рассчитан на постоянное входное напряжение. То есть подключить его просто к розетке генератора не получится. Поэтому необходимо, чтобы у генератора был порт постоянного тока. Выбирать инвертор нужно с учетом напряжения на этом порту.

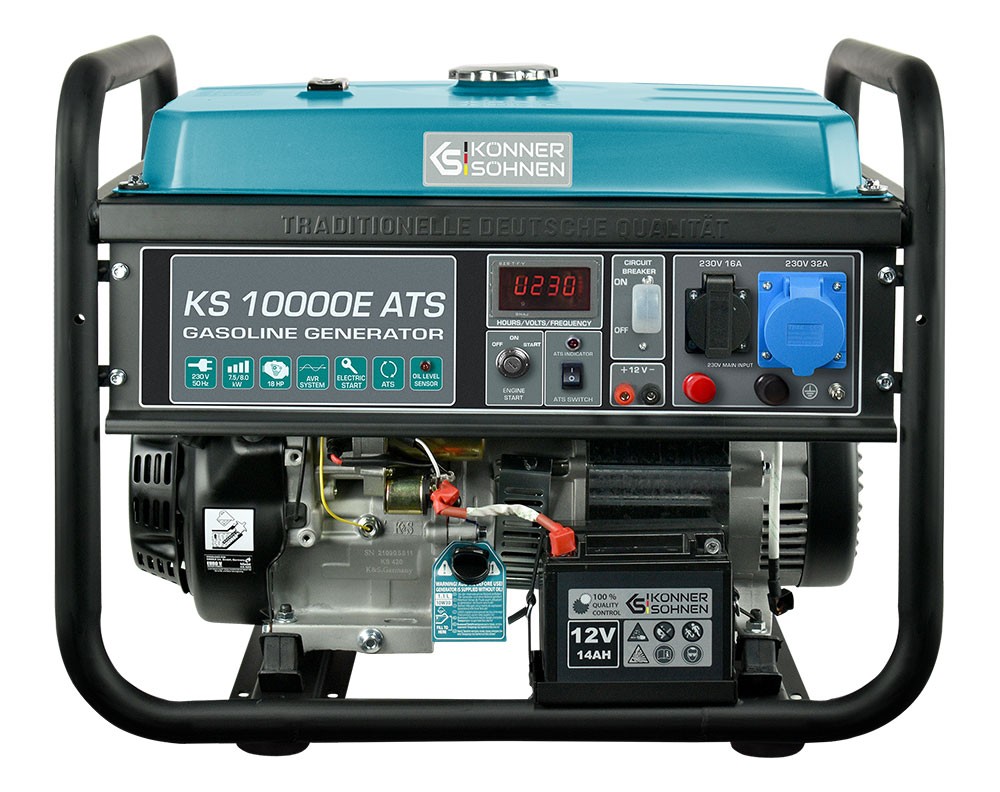

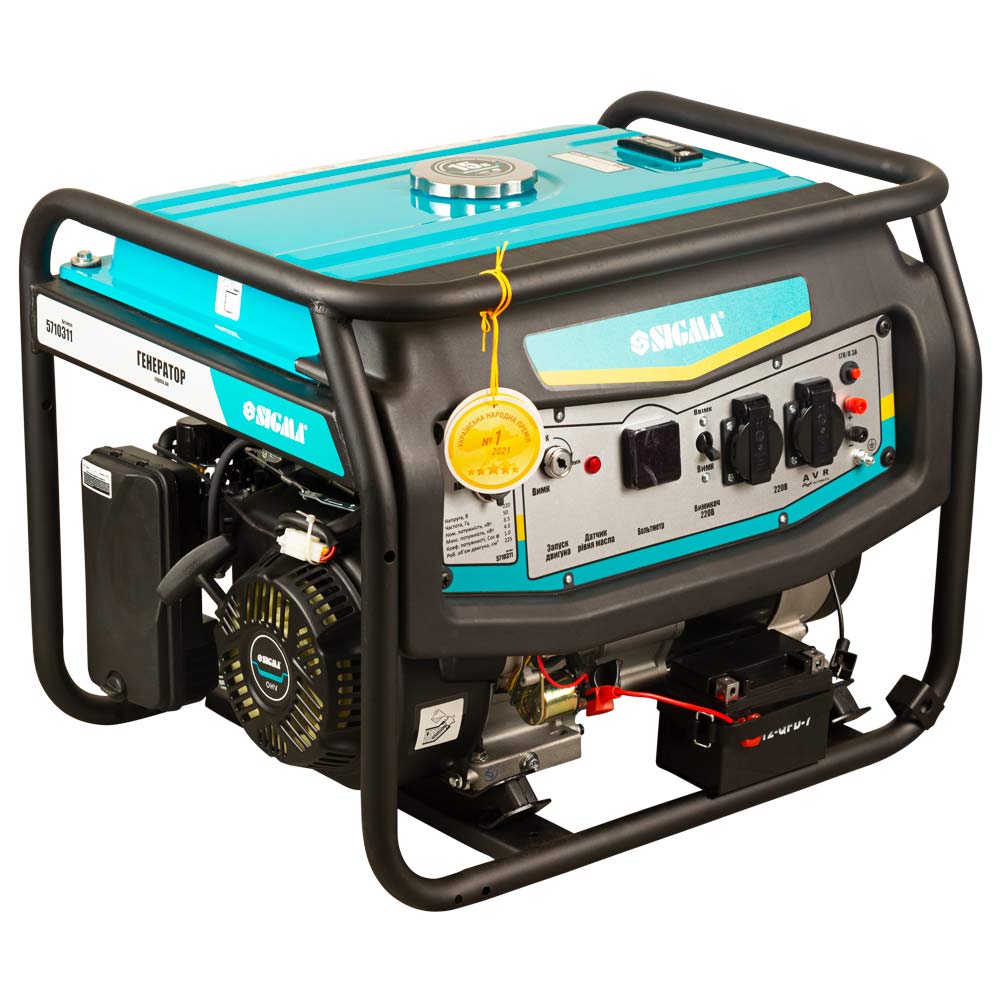

- Используя для получения чистой синусоиды только инвертор, вы лишитесь стабилизации напряжения. Стабилизатор и ИБП непрерывного действия выравнивают не только частоту тока и его форму, но и напряжение. Поэтому, если будет только инвертор, при запуске мотора, подключении высокомощной нагрузки возможны просадки напряжения. Их можно избежать при использовании генератора со встроенным аккумулятором – АКБ будет компенсировать эти просадки. Его цена немного выше. Однако в случае скачка напряжения вверх из-за неполадок в цепи, обычный инвертор их не выровняет. Но при использовании качественного оборудования и правильной эксплуатации они маловероятны.

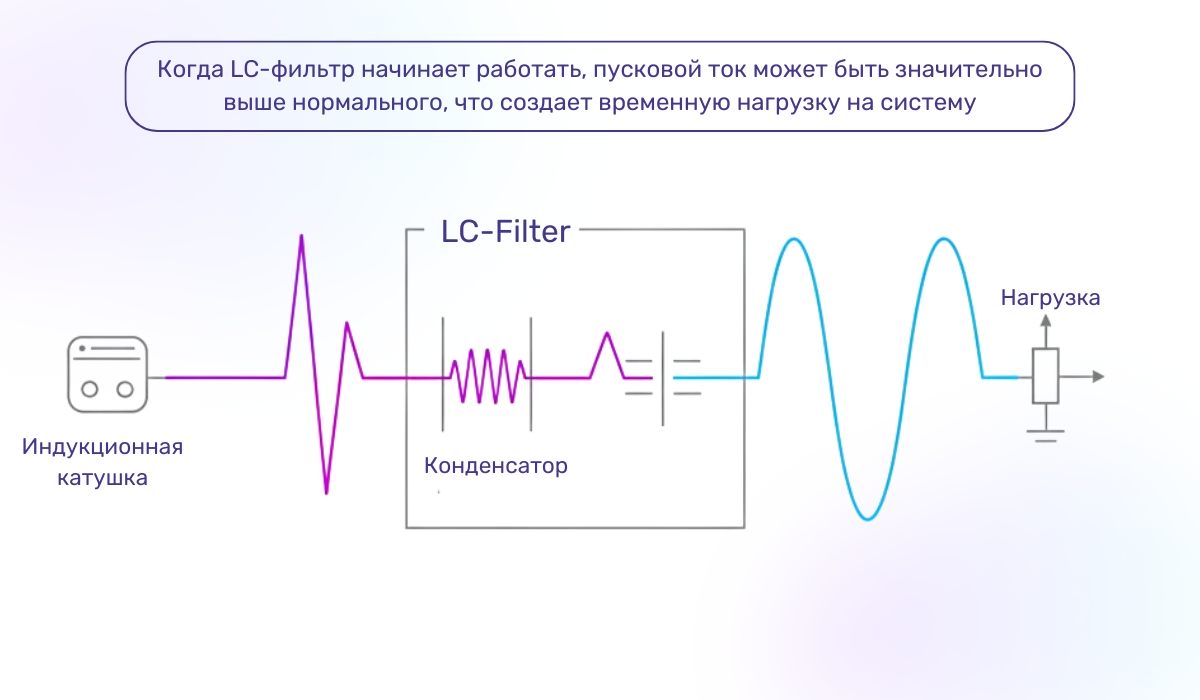

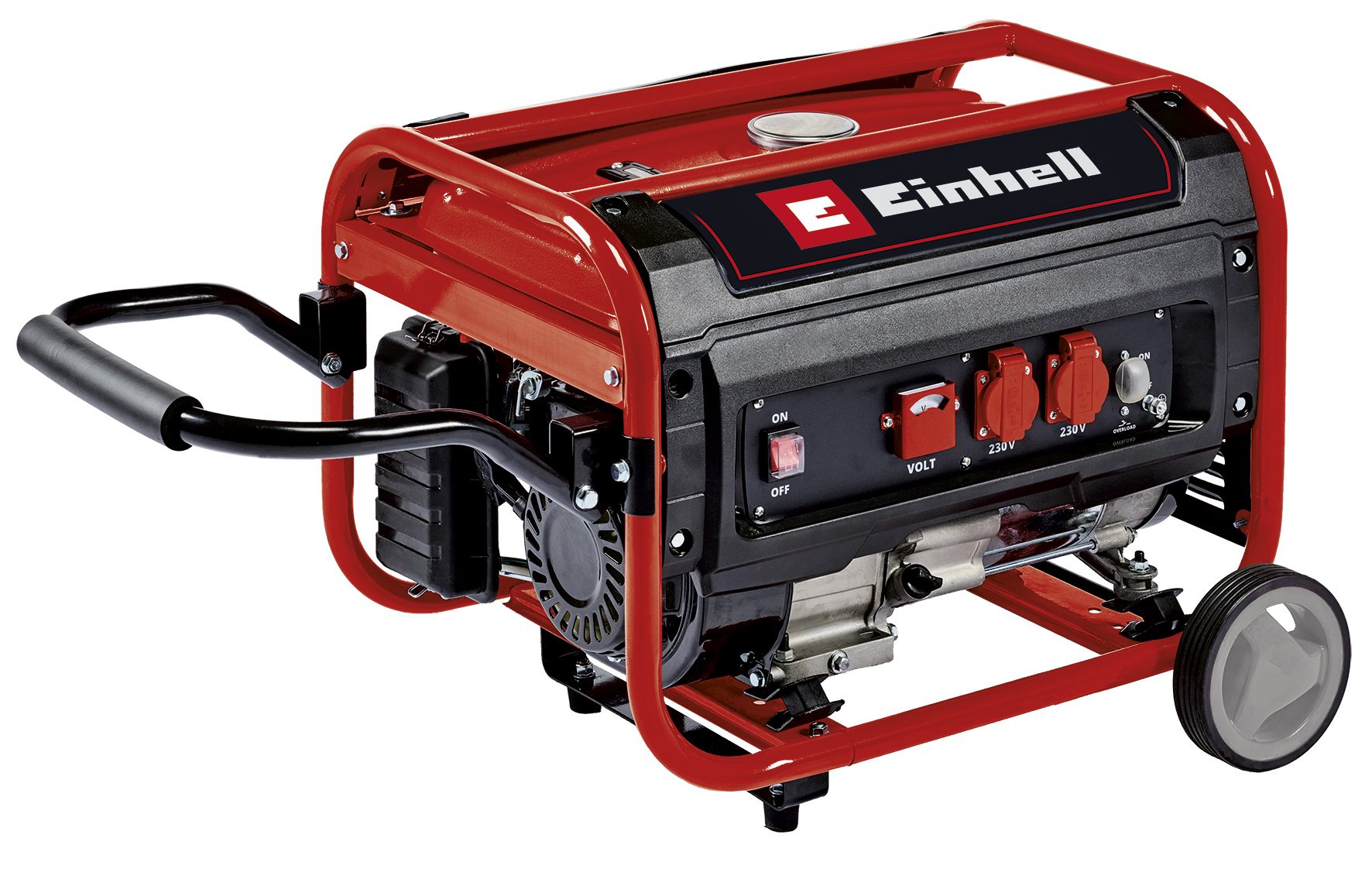

Как выровнять синусоиду от генератора с помощью LC-фильтра
В названии LC-фильтра кроется его схема. Буквой L на принципиальных электрических схемах обозначается индукционная катушка, а C – это конденсатор. Катушка подключается к фазе, а конденсатор на ноль.
Индукционная катушка представляет собой длинный проводник, который имеет определенное сопротивление. Также сопротивление оказывает электромагнитное поле, образованное в ней. Таким образом, скачки модифицированной синусоиды задерживаются в катушке и на выходе получаются более сглаженными. Конденсатор представляет собой резервуар заряда, который хранит и отдает электричество. Он работает в этой схеме как амортизатор автомобиля, который гасит резкие удары по неровностям дороги, только он приглушает электрические всплески. Благодаря эффекту этих двух элементов синусоида на нагрузке становится правильной. У этого способа есть недостатки:
- если вы хотите подключить генератор к дому, то взять фильтр для выравнивания синусоиды LC-типа не получится, так как он чувствителен к нагрузке – изменится нагрузка, изменится и эффект фильтра;
- из-за этой чувствительности также не может работать с нагрузкой, которая в процессе работы меняет потребляемую мощность;
- эффективность фильтра зависит от частоты входного электричества, у некоторых генераторов она может быть нестабильной;
- сложно подобрать параметры катушки и конденсатора, чтобы получить хороший синус для имеющейся нагрузки;
- синусоида становится близкой к правильной, но не идеальной, не как в розетке;
- есть риск резонанса – катушка и конденсатор начинают качать электричество друг в друга, от этого возникают скачки напряжения и частоты;
- когда LC-фильтр начинает работать, возникает большой пусковой ток, который может привести к срабатыванию автомата генератора.
Преимущество метода в простоте. Такой фильтр можно купить, а при наличии навыков – собрать самому. Но важно иметь опыт – неправильный подбор компонентов приведет к неполадкам в нагрузке, генераторе или травмам.

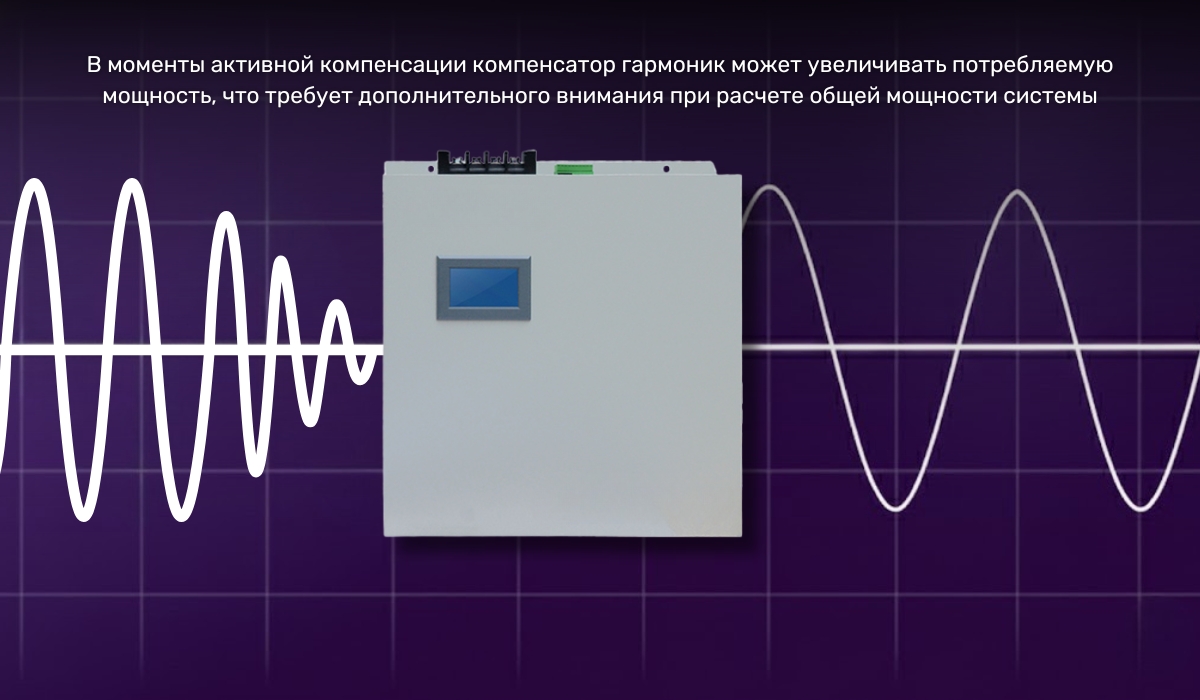

Как сделать чистый синус от генератора с помощью активного компенсатора гармоник
Принцип действия активного компенсатора гармоник намного проще, чем название этого устройства. В переменном токе уже есть чистая, нужная частота 50 Гц, которую нужно выделить из того, что дает генератор. Все остальное – это гармоники, волны другой частоты, которые нарушают нужную нам синусоиду, делают ее ступенчатой, прерывистой.
Задача активного компенсатора гармоник очень проста. Он анализирует ток и выделяет гармоники в нем. Затем посылает в цепь сигнал такого же уровня, но с противоположной полярностью. Если, например, в проводнике появился положительный заряд на 200 В, то компенсатор отправляет в него отрицательный заряд на 200 В и они друг друга гасят. Результат – чистый синус, без гармоник и с нужной частотой. Без нюансов здесь также не обошлось:
- Как и в случае с LC-фильтром, такой выравниватель синусоиды даст чистую, но не идеальную форму тока. Но большая часть требовательной нагрузки сможет работать.
- Компенсатор отправляет свои импульсы в цепь генератора, который может быть на это не рассчитан. Может срабатывать защита.

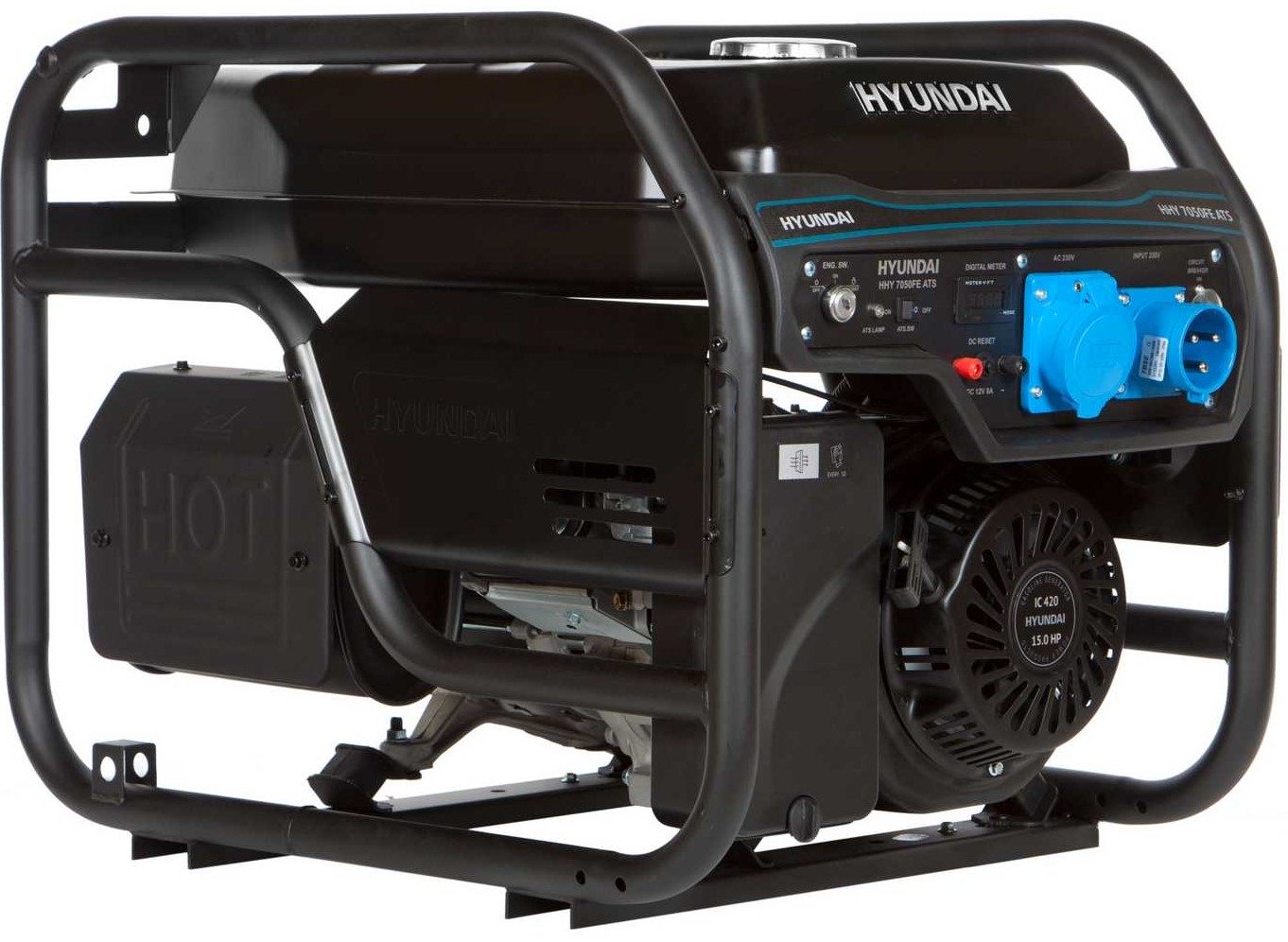

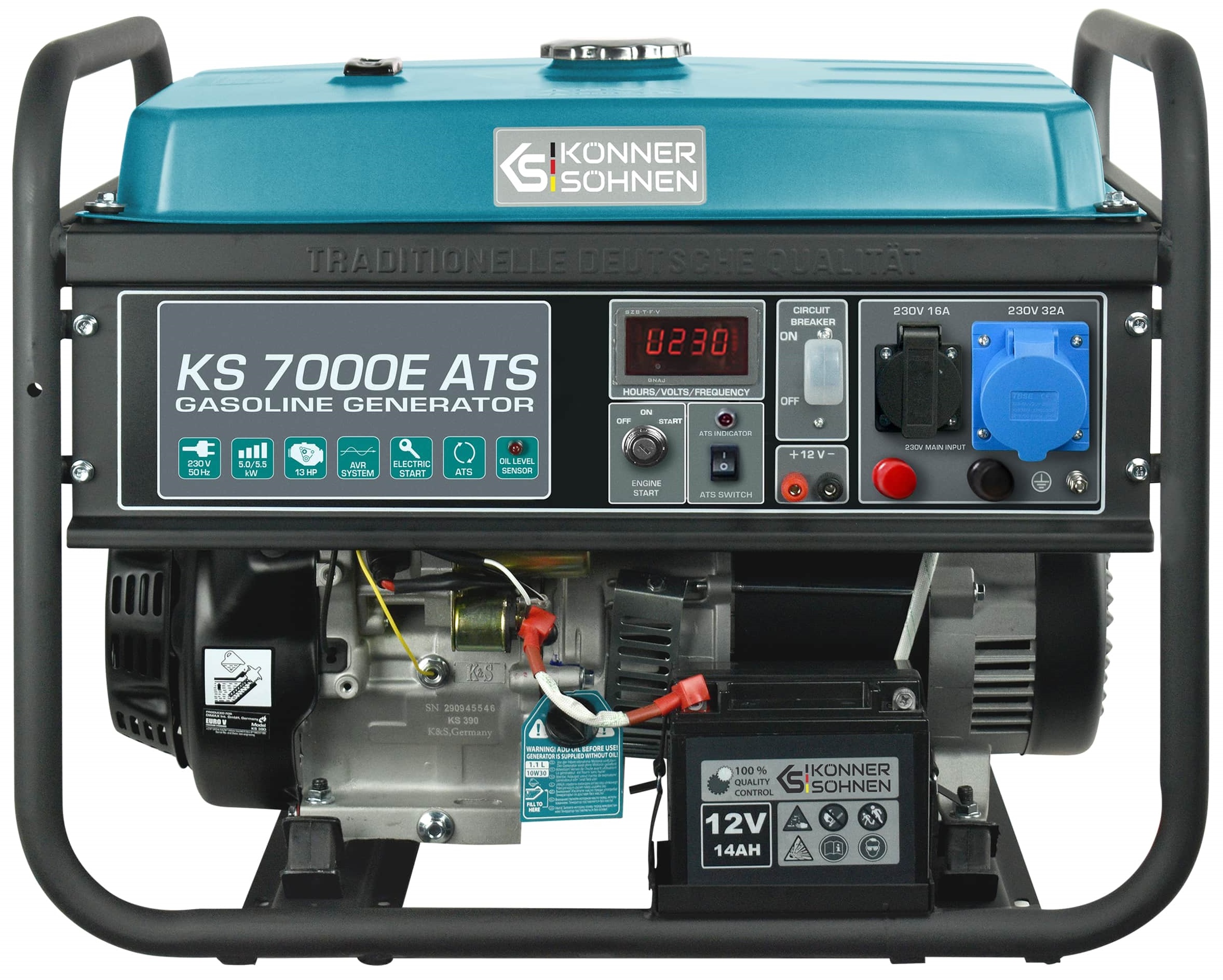

- Из-за стоимости компенсатор в бытовых условиях практически не применяется. Он обычно используется в промышленных масштабах и может использоваться в паре с генератором с автозапуском и работать вместе с АВР (автоматом включения резерва).
- Компенсатор потребляет ток генератора, то есть сам по себе является нагрузкой.

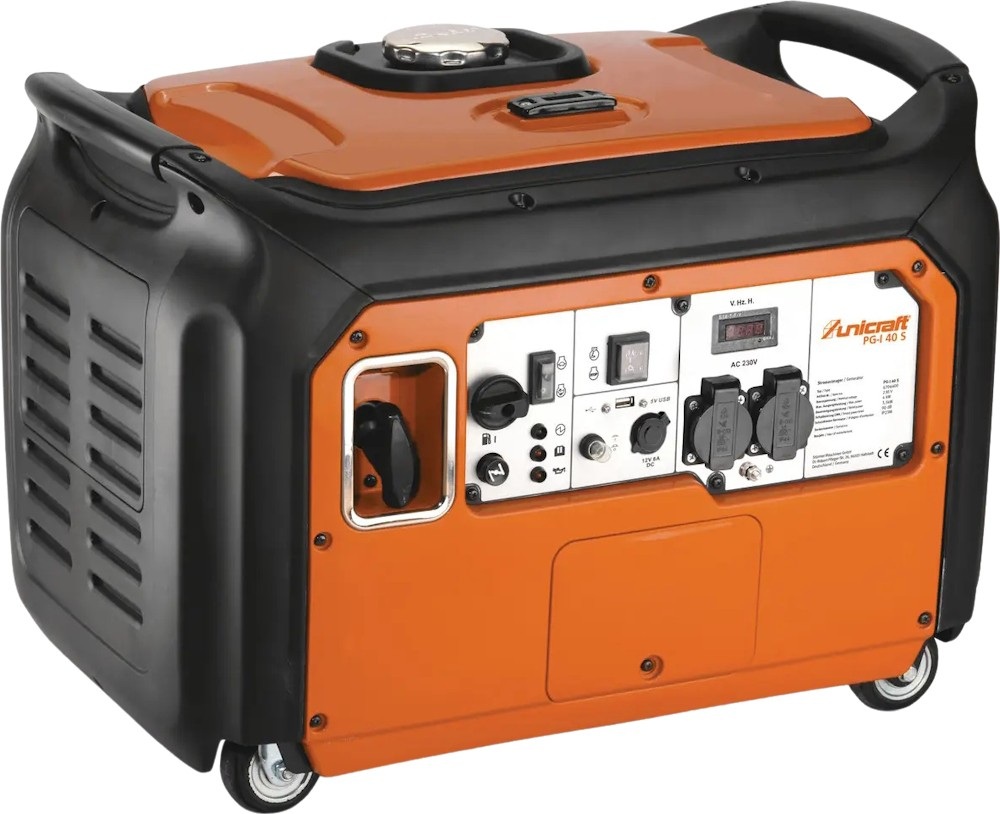

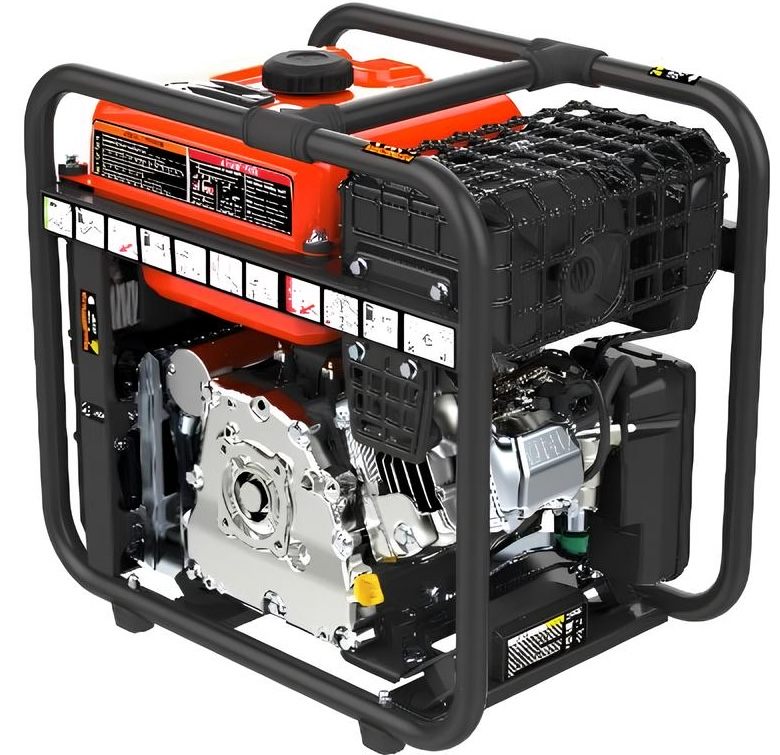

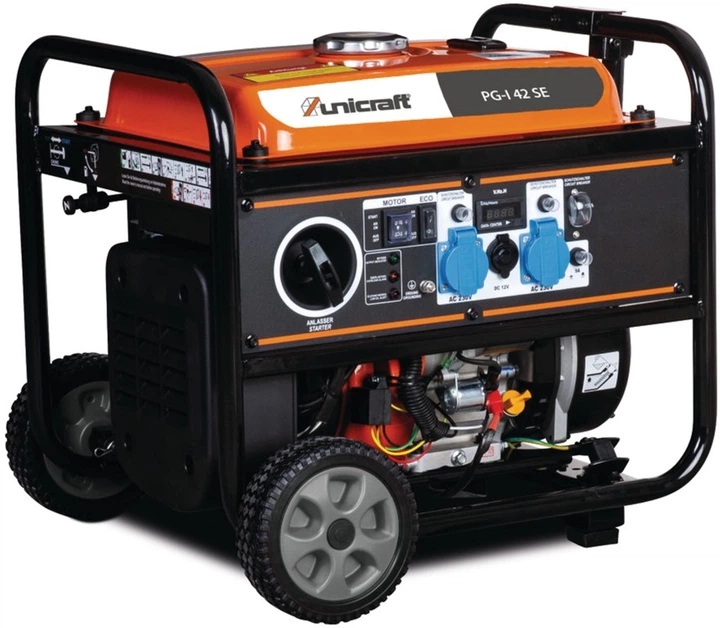

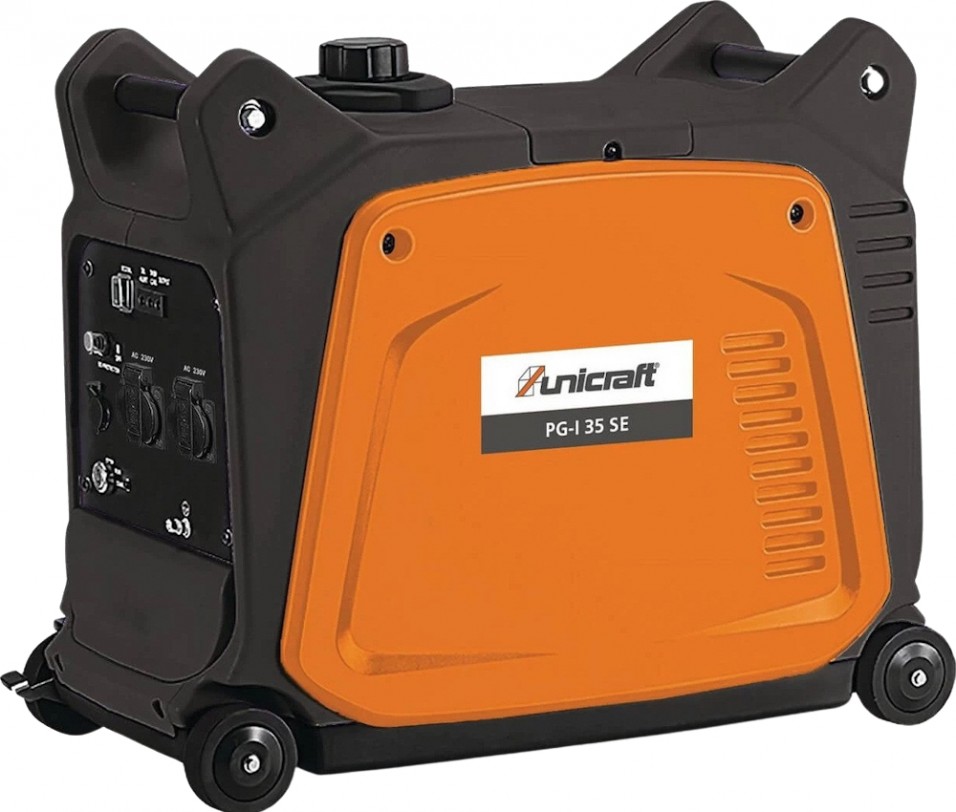

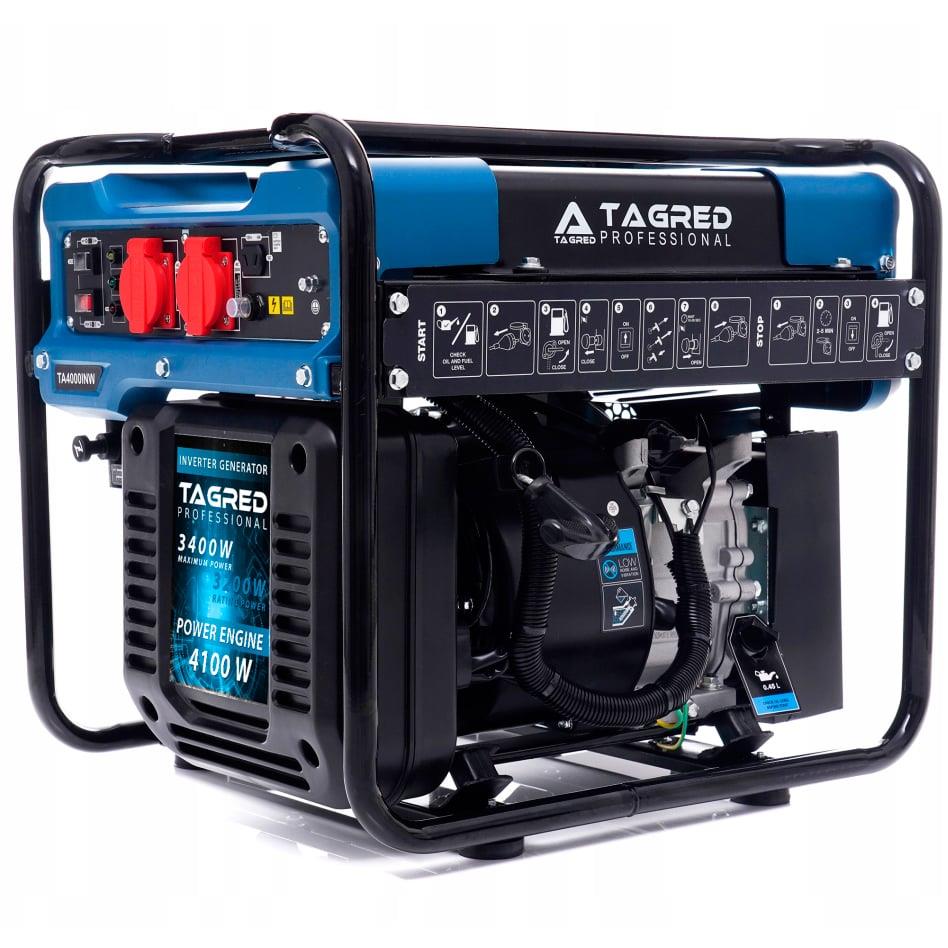

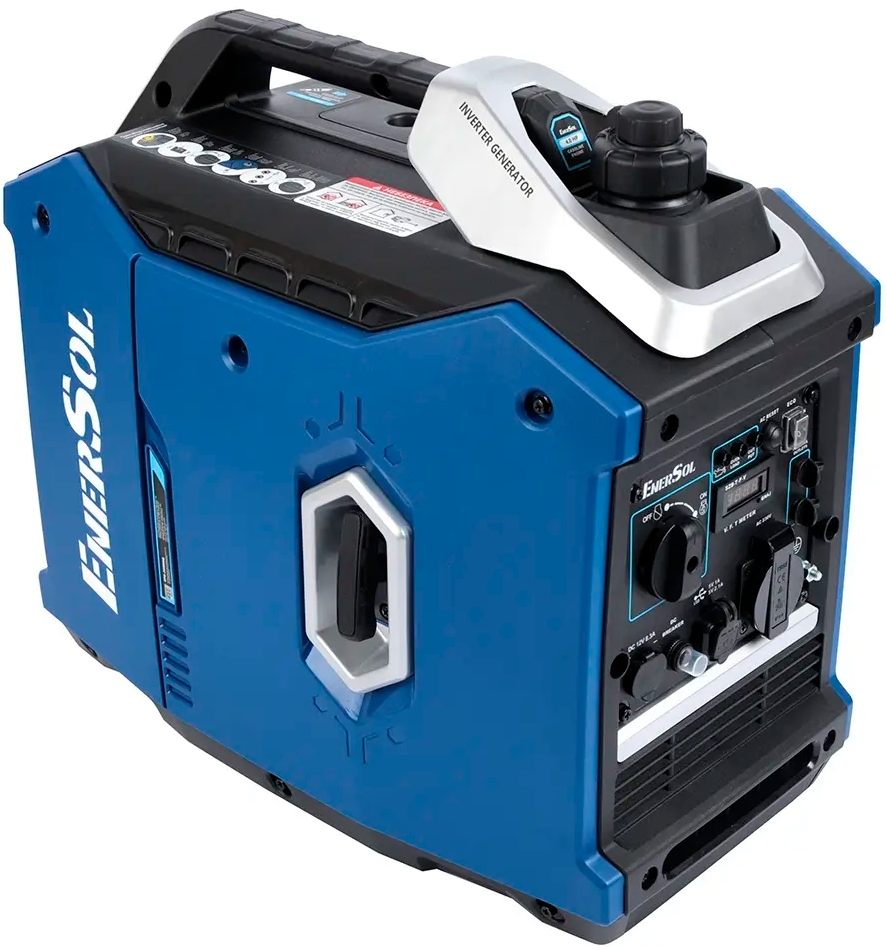

Подытожив описанные четыре способа как получить чистую синусоиду из модифицированной, можно сказать, что наиболее практичные и простые варианты – применить инверторный стабилизатор, ИБП двойного преобразования или инвертор, который, как мы выяснили, в том или ином виде присутствует во главе этих методах. Эти устройства широко доступны на рынке по приемлемой цене, а также, в отличие от фильтра и компенсатора, обеспечивают действительно чистый и идеальный синус. Кроме того можно просто купить инверторные генераторы, которые сами по себе выдают чистый синус, поскольку оснащены собственным инвертором. Преимущество в том, что инвертор в данном случае будет идеально подобран для генератора, так как создан специально для него. Это обеспечит стабильную работу и безопасную эксплуатацию источника электричества. А по цене будет не сильно дороже, чем стабилизатор, ИБП или отдельный инвертор при прочих равных характеристиках.
Как проверить, выравнивает ли стабилизатор синусоиду
Независимо от того, какой способ стабилизации синусоиды вы выбрали, перед подключением чувствительной нагрузки желательно проверить, происходит ли выравнивание. Генераторы с чистой синусоидой правильнее всего будет проверить с помощью осциллографа, где визуально на экране можно увидеть график электричества и оценить его ровность. Но такое оборудование есть далеко не у всех. Вот альтернативные способы. Если синусоида все еще не чистая, то:
- подключенные к сети трансформаторы сильно гудят, могут нагреваться – трансформатор есть, например, в блоках питания, зарядных устройствах;
- моторы вращаются неровно или не вращаются, можно попробовать ненадолго подключить вентилятор, чтобы проверить;
- светодиодные лампы могут мерцать и шуметь;

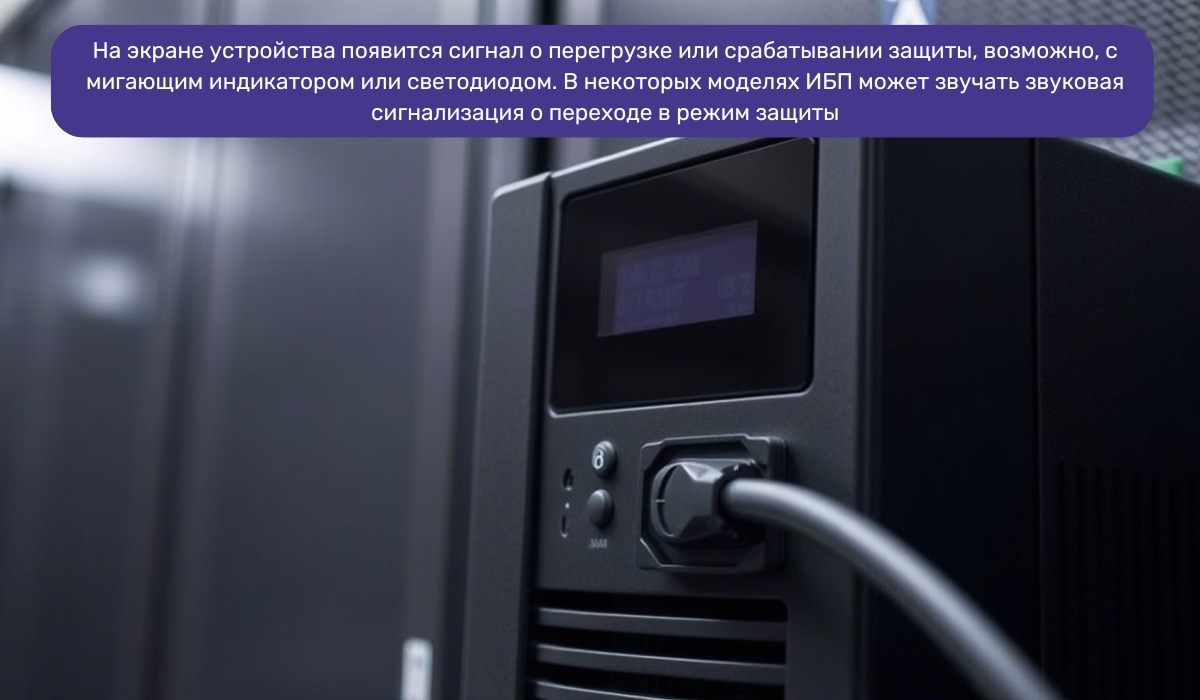

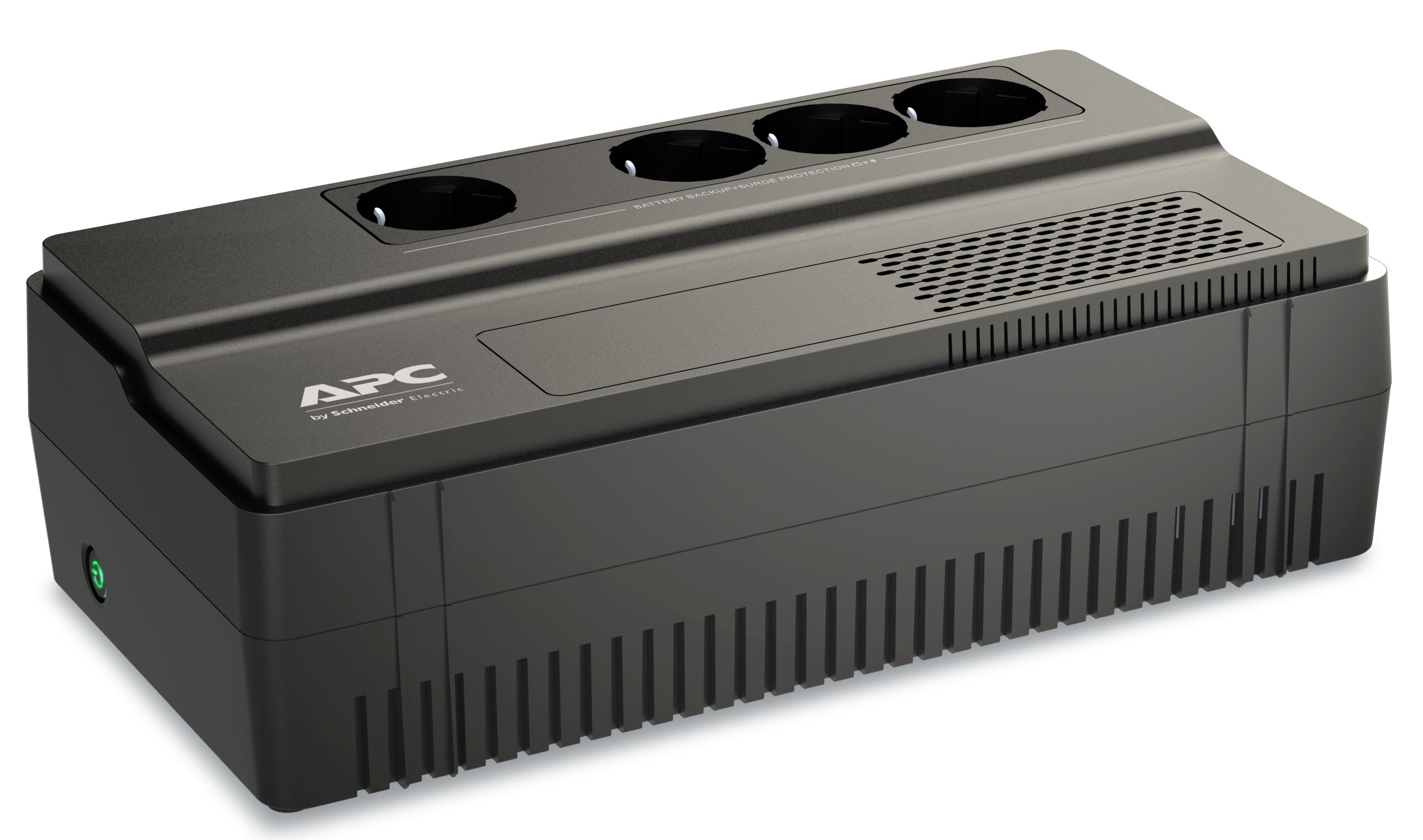

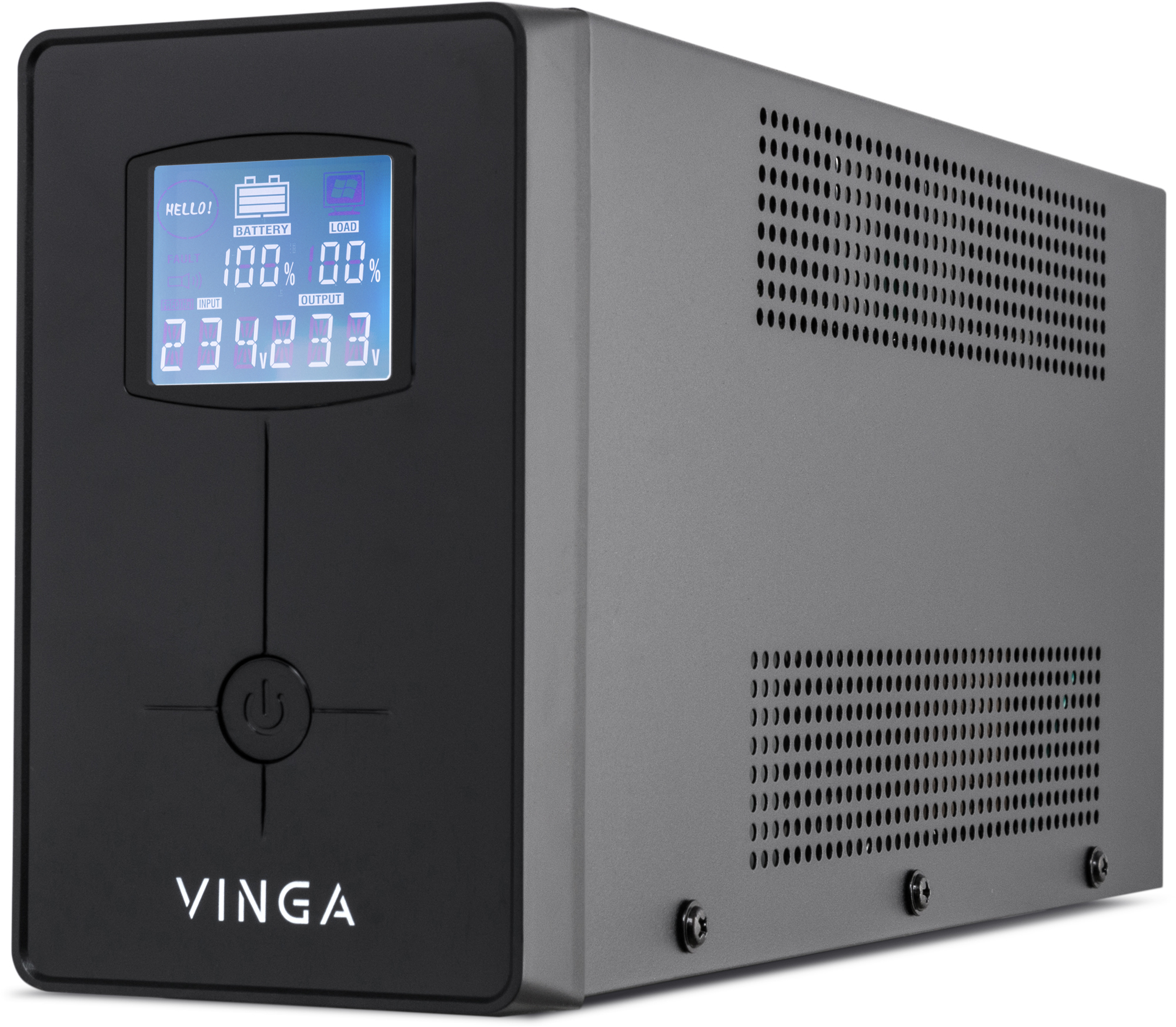

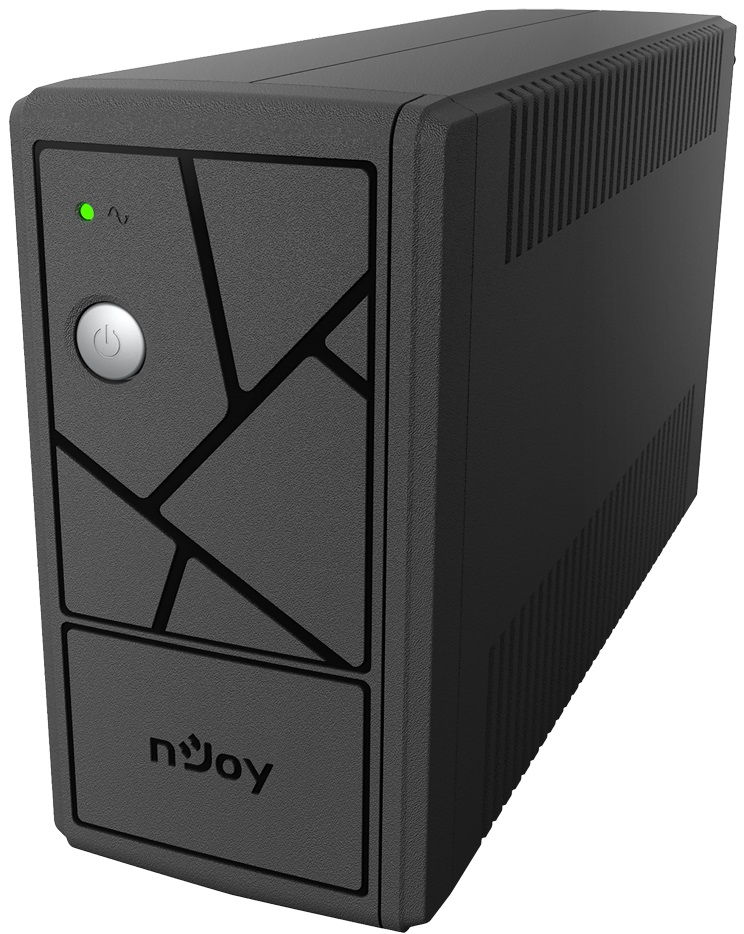

- ИБП с линейно-интерактивной или резервной архитектурой не работают, а переходят в режим защиты.
Чтобы избежать серьезных неполадок, эти тесты нужно делать в течение короткого времени, меньше минуты хватит, чтобы понять. Если таких явлений нет, то синус, скорее всего, чистый.
В каких случаях выравнивать синусоиду необязательно
Синусоида генератора необязательно должна быть ровной. К нагрузке, не требовательной к форме синуса, относится следующее:
- Нагревательные приборы – электрочайники, тостеры, бойлеры, котлы могут работать от модифицированного синуса. Однако, если эти приборы сложные и кроме простого нагревателя в них есть еще микроконтроллер, который всем этим управляет, то, вероятно, понадобится чистый синус.
- Освещение – лампы накаливания, ксеноновые лампы, некоторые простые LED-лампы и другие приборы. Если при включении нет мерцания, то такой ток им подходит.
- Простые небольшие электродвигатели, без управления электроникой. Если они нормально запускаются и вращаются, то выравнивание не требуется.
- Для сварочного генератора тоже подойдет модифицированная синусоида. Электрическая дуга не требовательна к этому параметру.

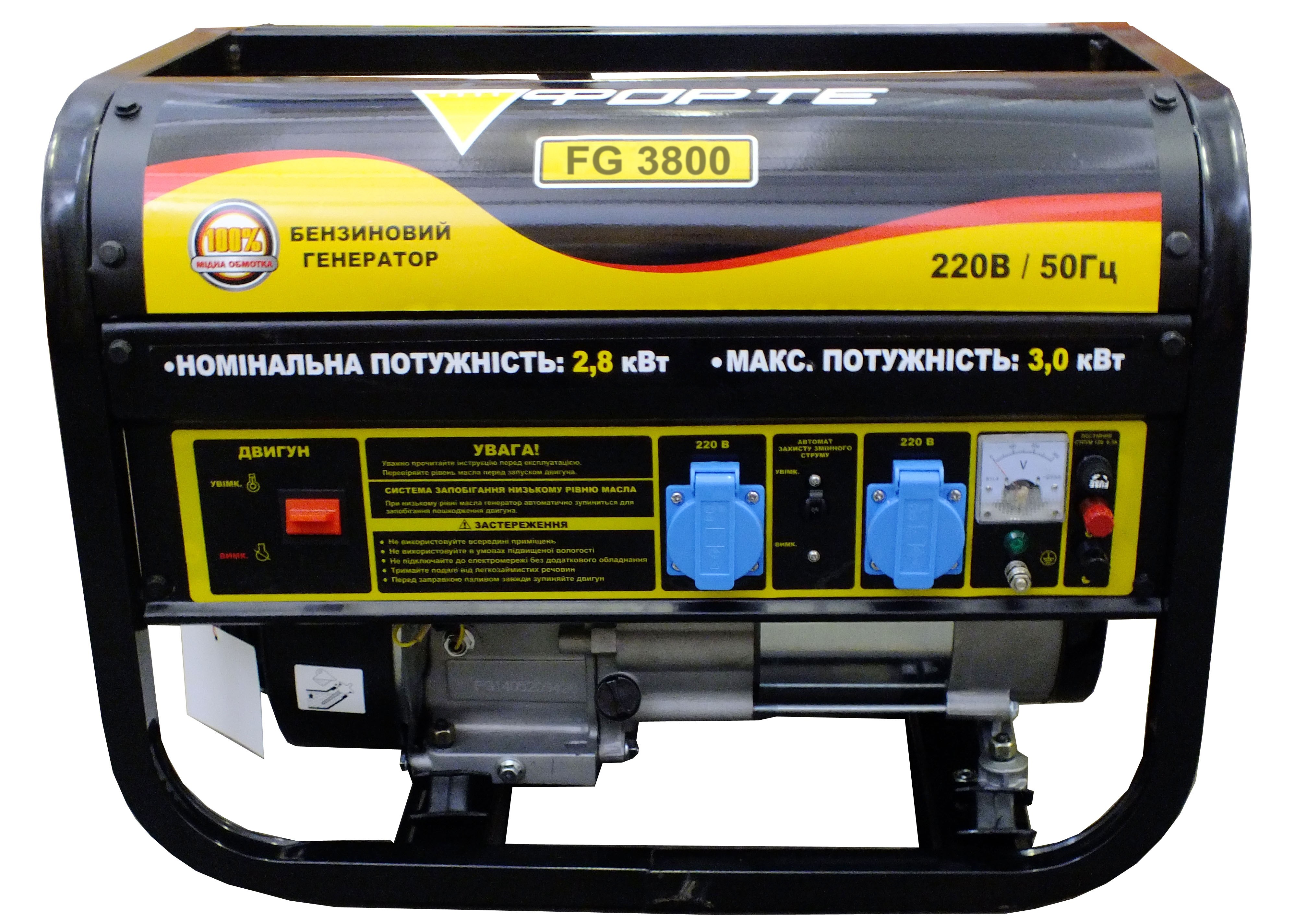

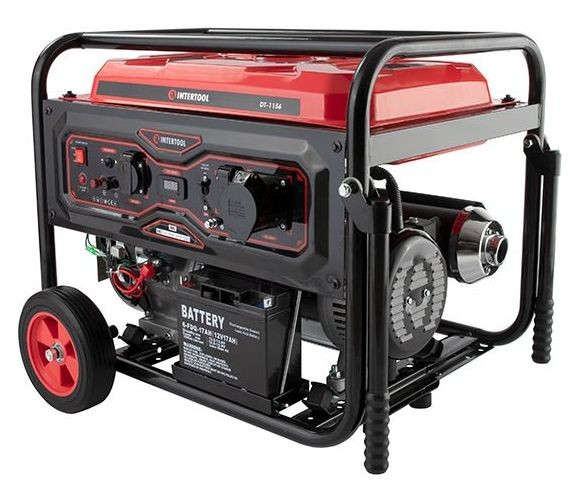

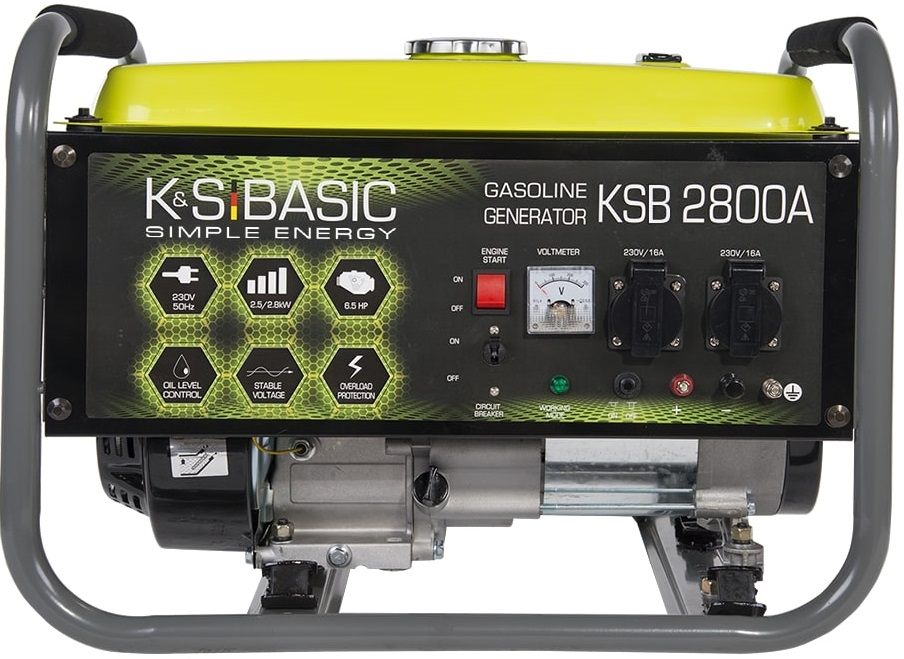

Обычно генератор с ручным запуском в Украине выбирают за его доступную стоимость. Но часто такие модели дают модифицированный синус. В некоторых случаях лучше доплатить за штатный инвертор в генераторе, чем искать потом способ выровнять синусоиду другими способами. Но если нагрузка нетребовательна, то и переплачивать не нужно. Теперь вы знаете, как сгладить синусоиду после бензинового генератора, какие методы дают лучший результат и в каких случаях их рекомендуется использовать.
