Когда мы пользуемся в квартире электричеством, включаем освещение или подключаем прибор к розетке, не задумываемся о том, как все устроено, как это работает. Если проводка создана правильно, то пользователям не приходится о ней думать в течение всего времени эксплуатации. Рассмотрим, как организуется разводка электрики в квартире, какое нужно купить электрооборудование, в каких местах, в каком количестве оно монтируется и многие другие вопросы.
Что понадобится, чтобы сделать разводку электрики в квартире
Чтобы сделать разводку проводки в квартире, понадобятся следующие материалы и устройства:

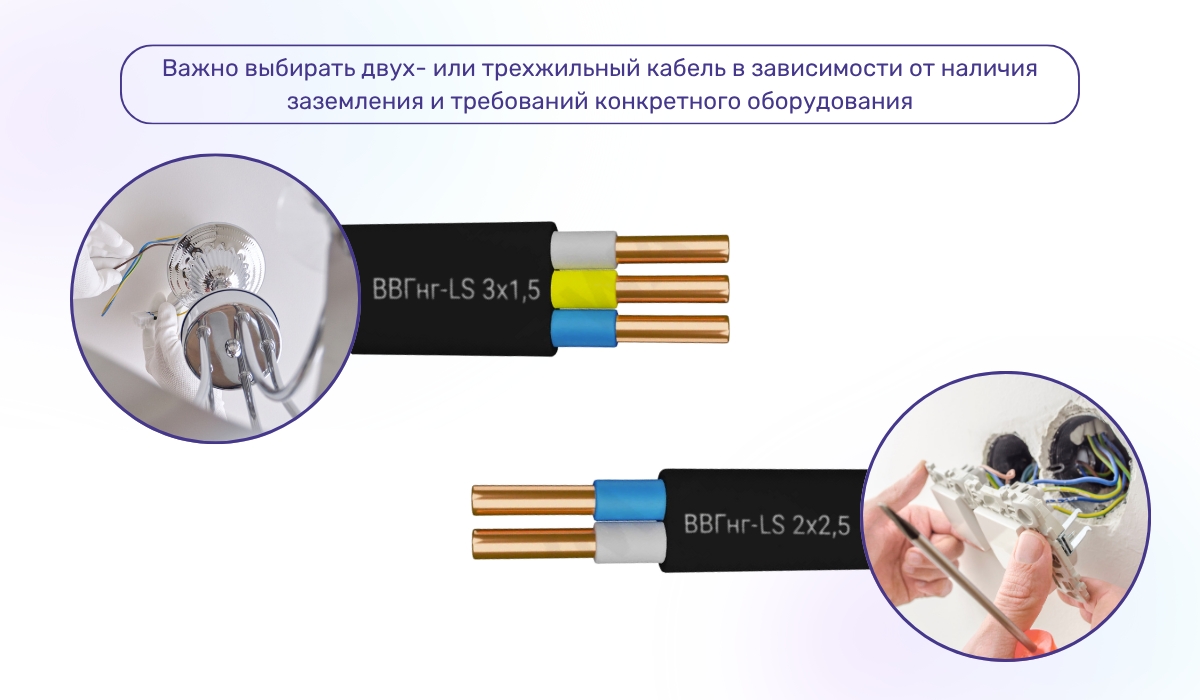

- Провода. Для квартиры рекомендуется купить кабели с сечением 1,5 мм2 и 2,5 мм2, двух- и трехжильные, медные, с маркировкой ВВГнг-LS. Сечение 2,5 мм2 подойдет для работы почти всей бытовой техники, а 1,5 мм2 – для освещения (не обязательно для света покупать 2,5 мм2, лучше сэкономить). Для подвода к двойным выключателям или некоторым типам розеток (например, с заземлением) нужно использовать трехжильные кабели, в других случаях – двухжильные провода. Маркировка ВВГнг-LS говорит о том, что проводка без бронированной оболочки (в квартире она ни к чему, можно сэкономить), но в изоляции (все проводники друг от друга отделены ПВХ-слоем), не поддерживает горение и при аварийном перегреве выделяет мало дыма и запахов.
- Гофры и кабельные каналы. Различные кабеленесущие системы нужны, чтобы обеспечить монтаж электропроводки и упорядочить его. Также для них понадобятся крепления.
- Автоматические выключатели. Электрическая разводка в квартире обязательно предусматривает наличие автоматов, которые выполняют две роли. Первая – это предохранительные устройства, которые прекратят подачу электричества при коротком замыкании. Вторая – это возможность управлять проводкой в квартире и обесточивать ее при необходимости провести ремонт. Нужно разделить проводку на несколько групп (для света и по комнатам) и все выключатели автоматические должны управлять своей проводкой. Также важно сделать правильный выбор автоматов по силе тока. Например, для освещения 10 А, для обычных розеток – 16 А.

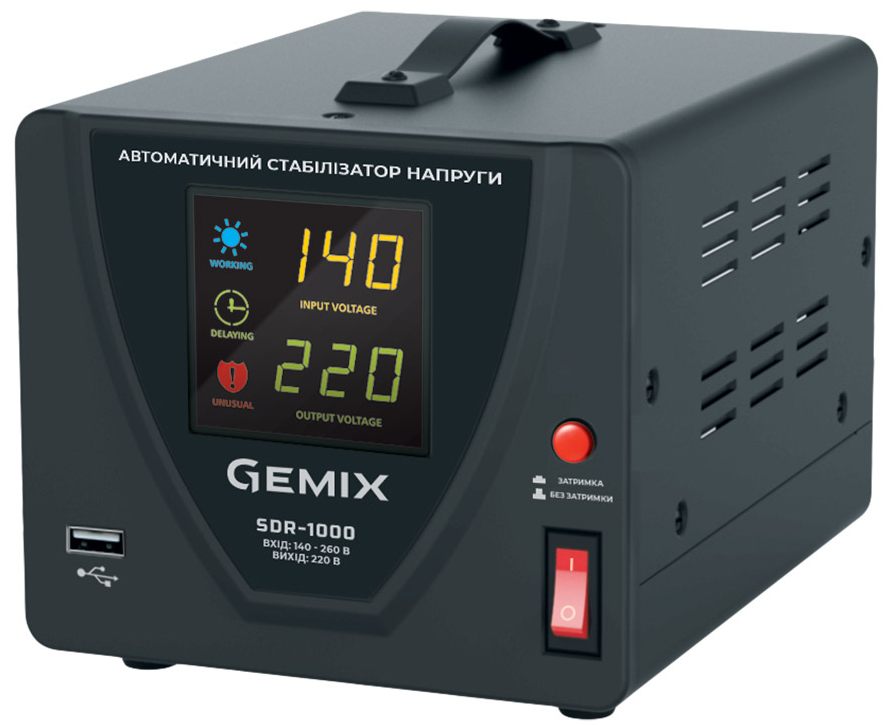

- УЗО (устройство защитного отключения), защитные реле, стабилизаторы. Это не обязательное оборудование, но в большинстве случаев оно необходимо. УЗО предотвращает утечку тока в мокрых зонах, оно нужно для стиральной машины, накопительного или проточного водонагревателя. Купить отсекатели напряжения необходимо для предотвращения работы техники при колебаниях напряжения, силы тока, мощности или других параметров в сети. Если же во время флуктуаций в сети нужно не прекращать работу техники, то понадобятся более продвинутые устройства – стабилизаторы, которые приводят все параметры сети к норме.
- Распределительные коробки и подрозетники. В коробках происходит разводка электрики по квартире – провода соединяются, делятся на несколько ветвей и распространяются в нужном направлении. Подрозетники используются для монтажа розеток и выключателей.
- Клеммные колодки. Эти компоненты необходимы для нормального, правильного соединения проводов в распределительной коробке или в других местах. Можно сделать контакт и другими способами, например, пайкой. Но разводка электрики с помощью клеммников на практике обычно проще, а по надежности не уступает другим методам контакта.

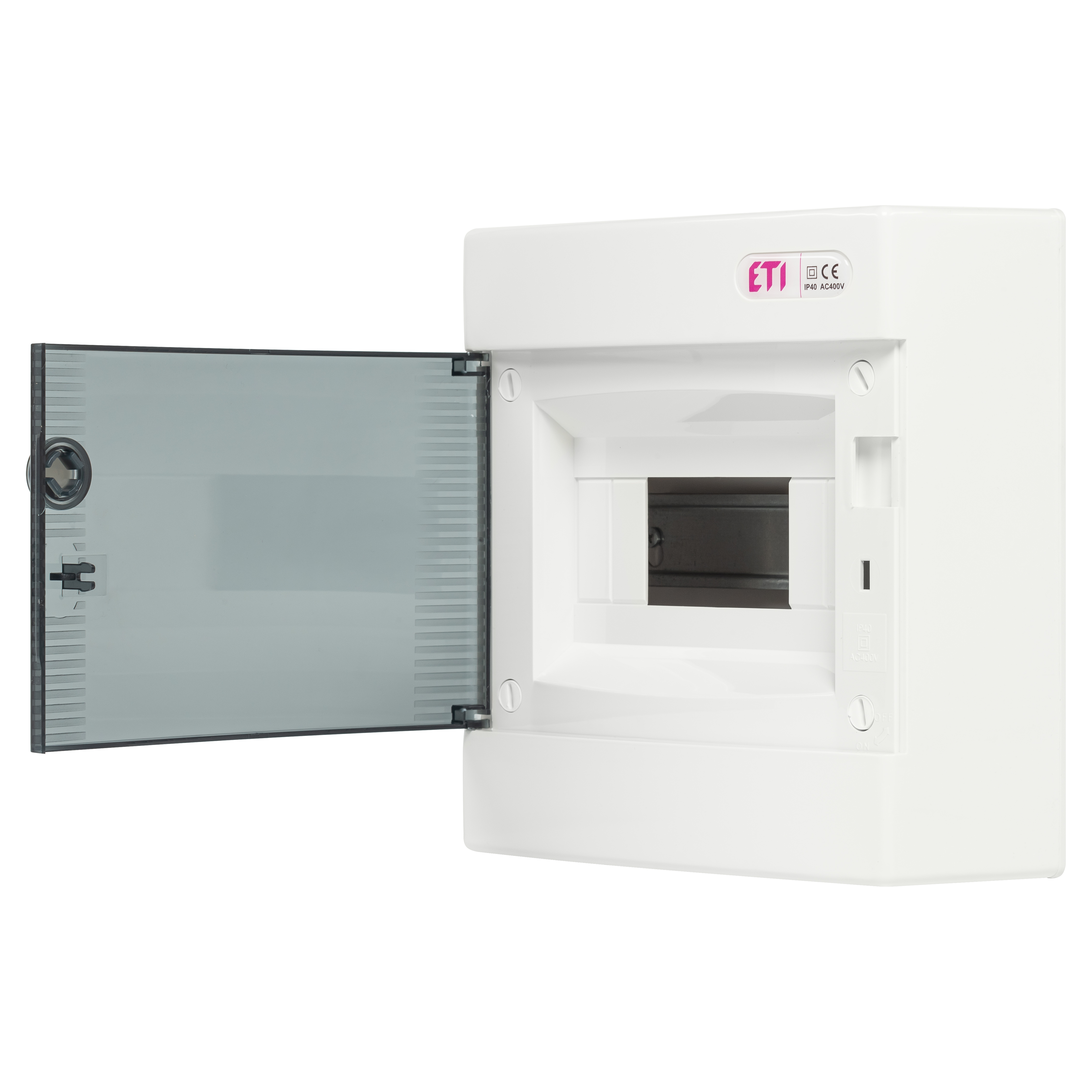

- Распределительные щиты. В щитках размещаются автоматы, УЗО, реле и другое оборудование, которое можно монтировать на DIN-рейку. Для декоративности и безопасности они оснащаются дверцами. В Украине разрешено устанавливать щиты распределительные внутри квартиры, не обязательно все монтировать на лестничной площадке.
На каких поверхностях может проходить проводка в квартире
В старых многоквартирных домах проводка проходит обычно только по стенам. Но в современных условиях используются и другие поверхности. Когда речь идет о квартире, кроме стен разводка проводки может быть в полу или потолке. Чаще всего разводка комбинируется и используются разные виды поверхностей.
Электрическая разводка по полу
Разводка по полу в большинстве случаев является самой экономичной, так как потребуется меньше проводника. Расстояние от пола до розеток, выключателей на стене примерно в четыре раза меньше, чем от потолка. Однако такой монтаж обычно недопустим, если используется водяной или электро подогрев полов, который распространен в качестве отопления во многих квартирах Киева и других городов. Теплый пол может повредить проводку, ее изоляцию и если такое отопление есть, то нужно размещать проводку в другом пространстве.

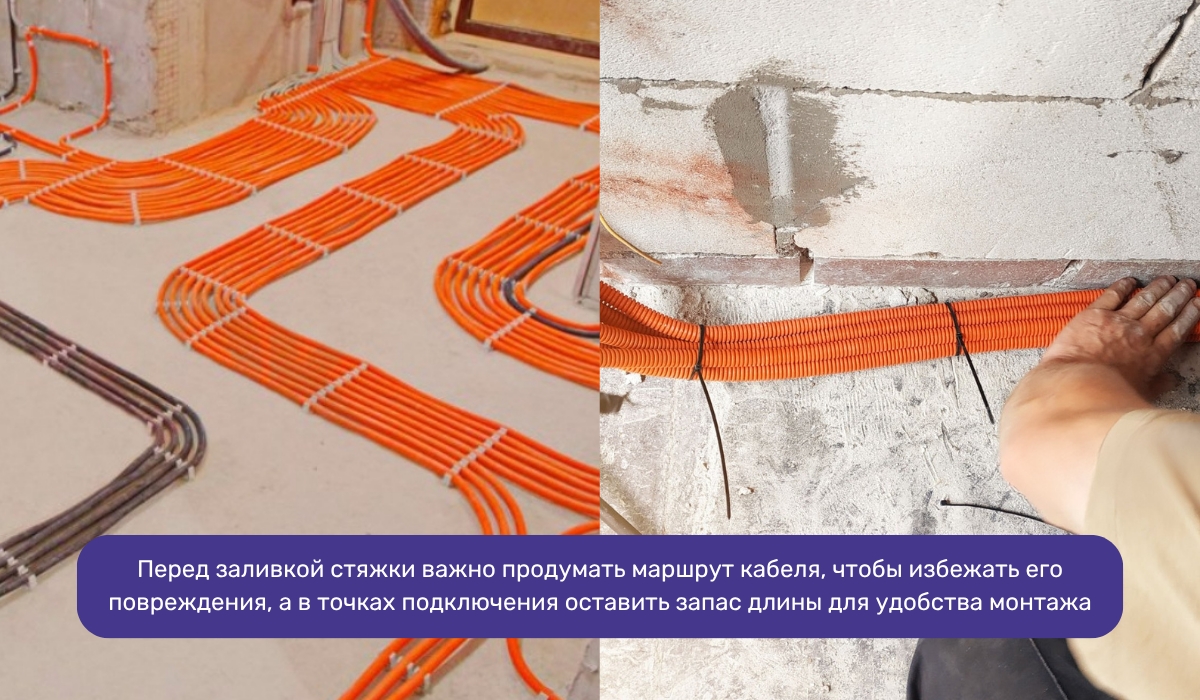

При таком монтаже проводник, размещенный в гофрированной трубе, устанавливается на полу. А затем выполняется заливка цементного раствора, стяжки. Кроме гофры, в продаже доступны и другие системы кабеленесущие, пригодные для установки в пол, например, трубы или некоторые прочные виды коробок. Также в ассортименте присутствуют различные крепления – клипсы, зажимы, держатели, с помощью которых можно зафиксировать кабельный канал.
Некоторые считают, что установка проводки в пол может быть опасной, так как в случае потопа это приведет к передаче электричества в воду на полу и короткому замыканию. Однако, эти опасения несправедливы. Во-первых, гофра или другой кабельный канал надежно защищают провода внутри. Во-вторых, сами провода тоже имеют слой изоляции. И, в-третьих, чтобы пропитать бетонную стяжку водой, нужно значительное время. Поэтому проводка, размещенная в полу, является безопасной (если выполнена правильно) и экономичной в плане затрат на материалы.
Еще одно преимущество заключается в том, что сверлить пол вряд ли когда-нибудь понадобится. В то время как размещение проводки в стене может нести риски – стену сверлить приходится часто и можно случайно зацепить оснасткой инструмента проводку, что приведет к ее повреждению и удару током.
У данного типа разводки есть и недостаток. Спланировать и сделать ее целесообразно только в том случае, если стяжка пола еще не залита. Если она уже присутствует, конечно, положить проводку можно, но придется штробить стяжку. Это повысит стоимость работы и к тому же является пыльной работой.
Проводка в квартире по потолку
Размещать проводку в потолке целесообразно только в том случае, если планируется натяжной или подвесной потолок. Если такой вид покрытия не планируется, то только ради проводки реализовывать его смысла мало. Проводка по потолку имеет несколько преимуществ:
- так же как и в случае с размещением проводки в полу, вероятность сверления потолка низкая, обычно это необходимо только на этапе монтажа, когда устанавливаются светильники, поэтому случайно задеть проводку инструментами не получится, как если бы она была в стене;

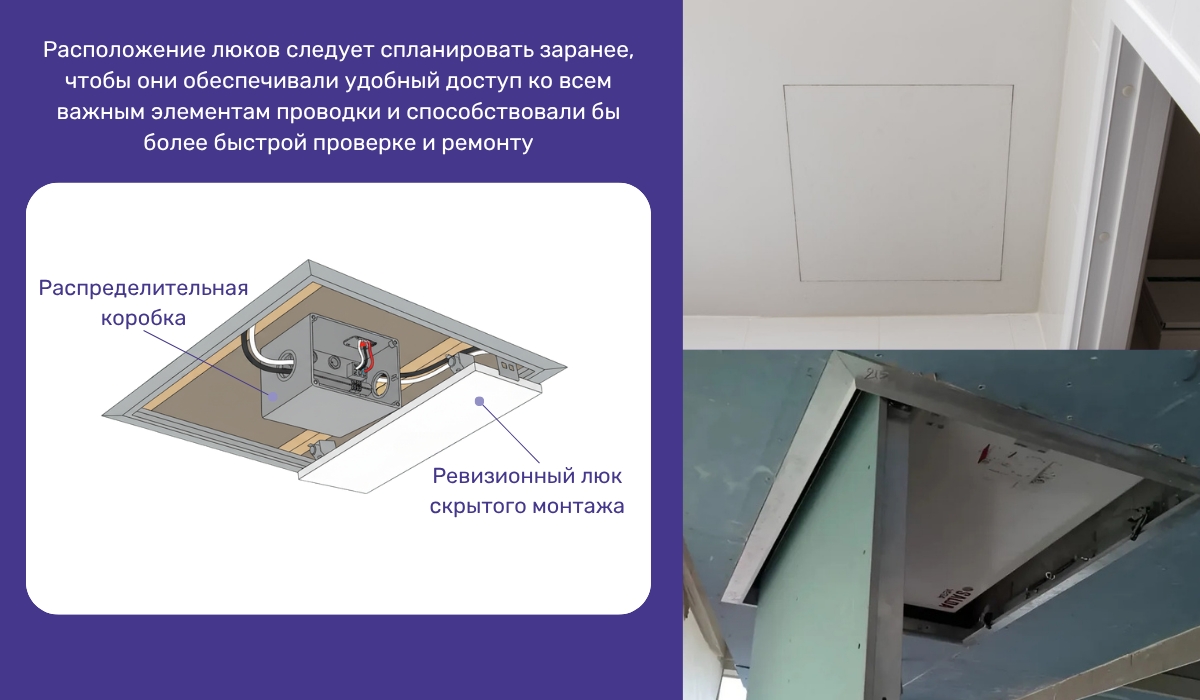

- если проводка по потолку повредится, то провести ремонт можно будет с минимальным ущербом для покрытия, но для этого нужно установить ревизионные люки (в интернет-магазине присутствуют модели со скрытым монтажом), там где будут находиться распределительные коробки и другие места проводки, где может понадобиться обслуживание;
- можно экономить на проводке для освещения, систем вентиляции, кондиционирования и других устройств, размещенных в потолке, поскольку понадобится меньше материалов;
- проводку можно разметить как в натяжном потолке, так и в подвесном, гипсокартонном;
- проводка по потолку без гофры допустима, в отличие от пола, на провода не будет влиять цементный раствор, но для большей организации и надежности гофру или другой кабельный канал использовать можно;
- чтобы вероятные потопы от соседей сверху также не были страшны, нужно не допускать ошибок электромонтажа в отношении оборудования для влажной среды – следует использовать герметичные распределительные коробки и все клеммные колодки размещать в них.
Разводка электропроводки в квартире внутри стен
Монтаж проводки в стенах не очень удобен, но в то же время, без этого никак не обойтись, ведь все розетки и выключатели всегда установлены на стенах и как минимум к ним нужно будет подводить провода. Если сделать основную разводку в полу или потолке не представляется возможным, то стены для этого тоже подойдут, но есть пару нюансов.
Во-первых, без штробирования здесь не обойтись, поэтому планировать такую работу нужно на этапе ремонта. Создание штроб будет сопровождаться значительным шумом и пылью. После размещения в штробах проводника понадобится шпаклевка стен. Во-вторых, в будущем нужно быть осторожным при сверлении стен – перед работой нужно пройтись индикаторами проводки, чтобы не задеть ее инструментом.
Схема эл. проводки в квартире должна предусматривать размещение распределительных коробок в местах, где не будет финального покрытия или там, где его можно будет снять с минимальными повреждениями. А также не стоит размещать за тяжелой мебелью, которую трудно сдвинуть. Если говорить об оборудовании для отопления на стенах (батареях, трубах), то не стоит за ним размещать распределительные коробки – и доступ сложный, и воздействие температуры нежелательно.

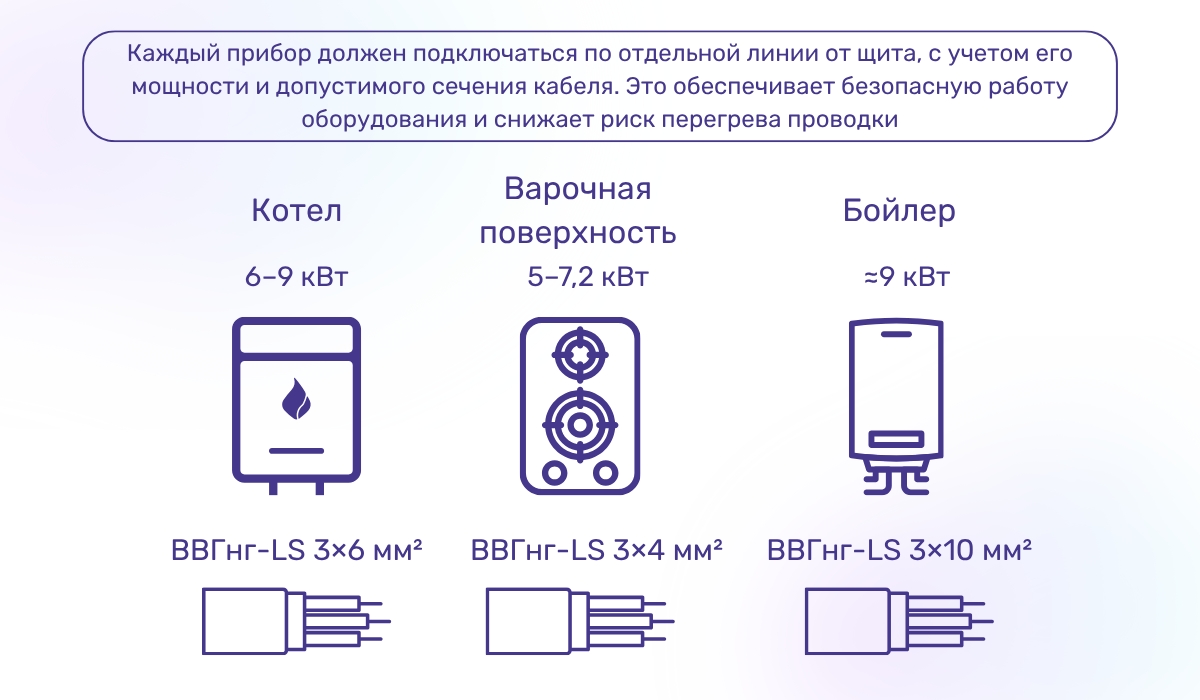

Как сделать разводку в квартире для высокомощного оборудования
Если для розеток в квартире используется кабель сечением 2,5 мм2, то они рассчитаны на номинальную нагрузку 4-5 кВт. Если реализована такая разводка, электрика имеет еще запас мощности – максимальная нагрузка составляет 6-7 кВт. Работа с такой нагрузкой нежелательна в течение длительного времени и допускается только краткосрочно, например, для обеспечения пусковых токов некоторых видов техники.
Большинство бытовой техники легко укладывается в номинальную мощность 4-5 кВт. Однако все же, в квартире может использоваться и высокомощная нагрузка. Например, согласно правилам выбора электрокотла, понадобится модель на 8-9 кВт, если площадь трехкомнатной квартиры около 80 м2. Обычная проводка и розетка такого не выдержат. В таком случае нужно провести усиленную проводку. Допустим, если мощность нагрузки 8-9 кВт, то медная проводка должна быть с сечением 6 мм2.
Если есть возможность завести в квартиру трехфазную сеть (на 400 В, а не 230 В), то можно использовать проводник тоньше – с сечением 4 мм2. Однако, потребуется больше проводников (не считая заземления, четыре провода), так как фаз будет три, а не одна. Имейте в виду, что при подведении трехфазной сети нагрузка должна поддерживать питание от нее.
Техника может подключаться с помощью бесконтактного соединения или через розетку. Во втором случае внимание нужно уделить розеткам – приобрести необходимо модели, соответствующие нагрузке.
Кроме котла в квартире может использоваться и другое высокомощное оборудование. Например, варочная поверхность, накопительный или проточный водонагреватель и прочее. Для такой техники потребуется дополнительная проводка, если ее мощность более 4-5 кВт.
Как сделать разводку электрики – дополнительные советы
Основные рекомендации, приведенные выше, мы дополним еще несколькими советами, которые вывели на собственной практике. Вот, что еще нужно предусмотреть:
- В ванной используйте влагозащищенные розетки с классом не ниже IP44. Они должны размещаться на расстоянии не менее 60 см от источников воды. Эта дистанция справедлива и для кухни.

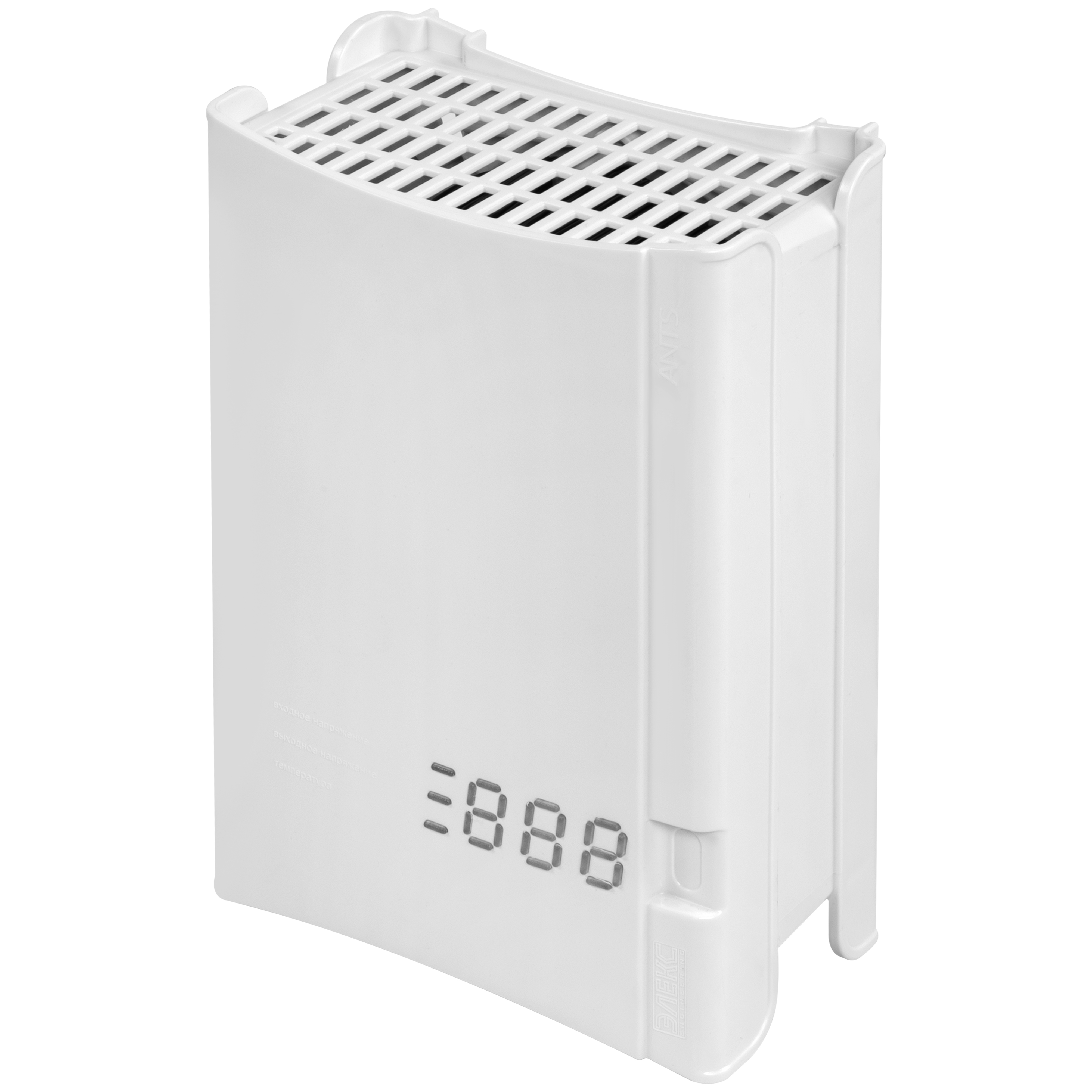

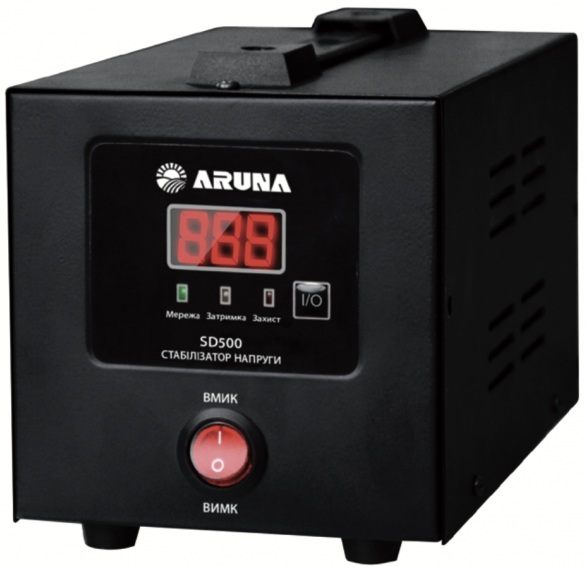

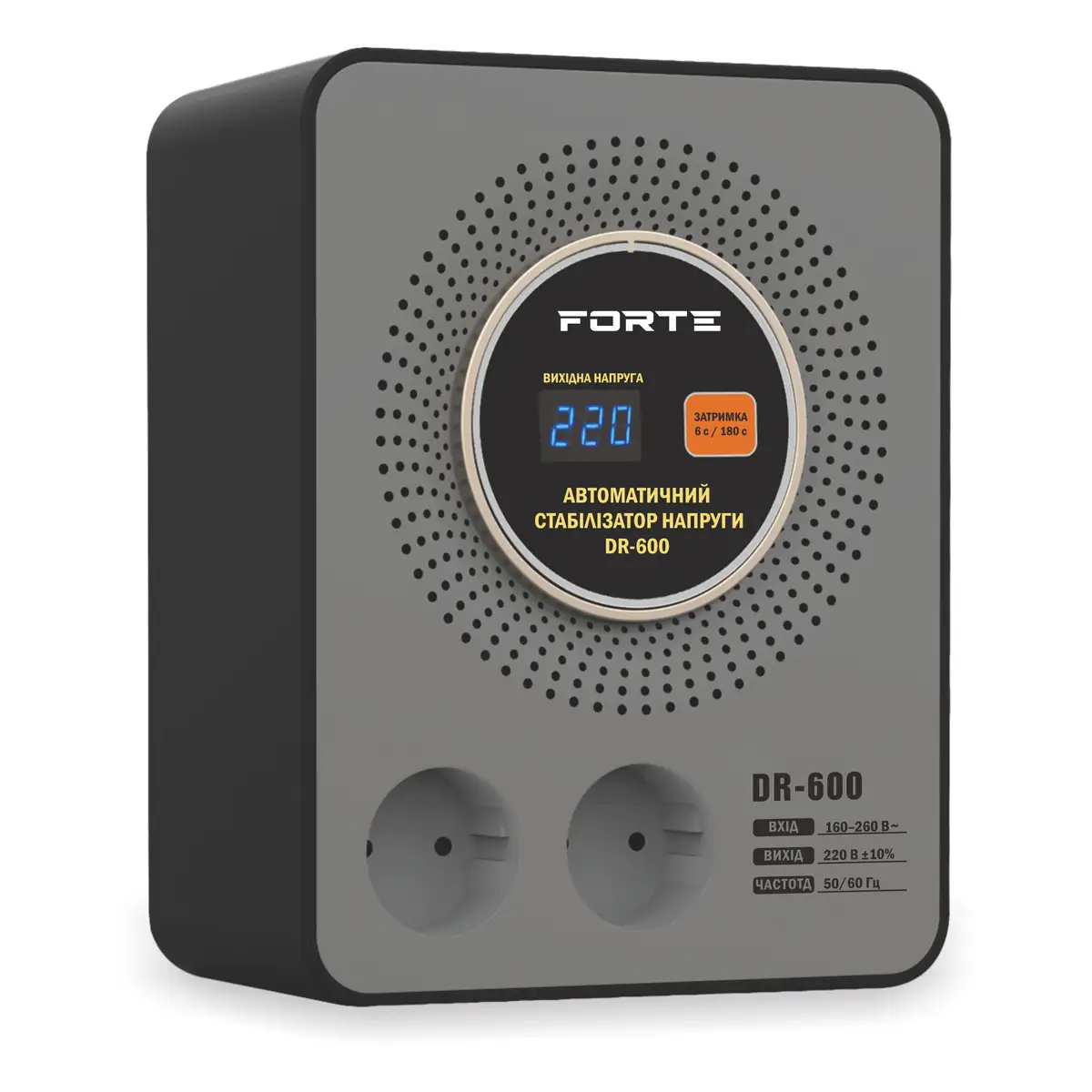

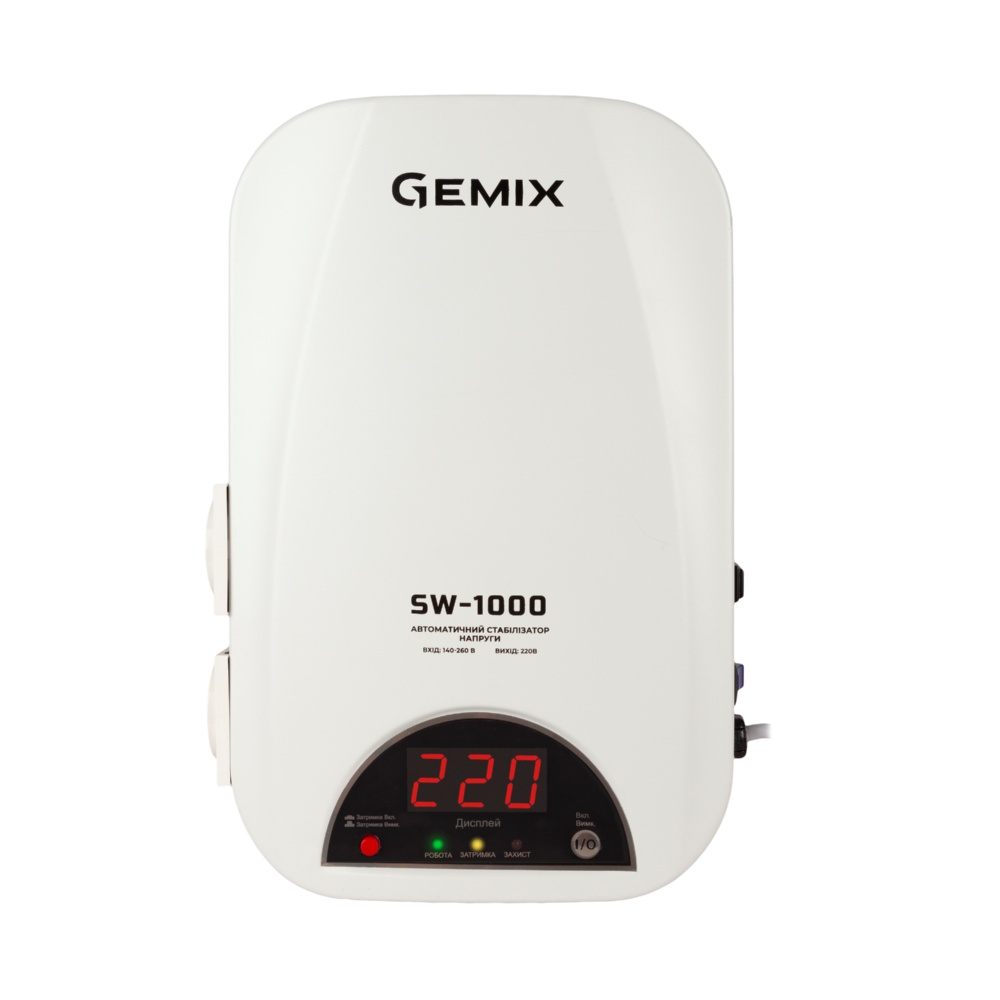

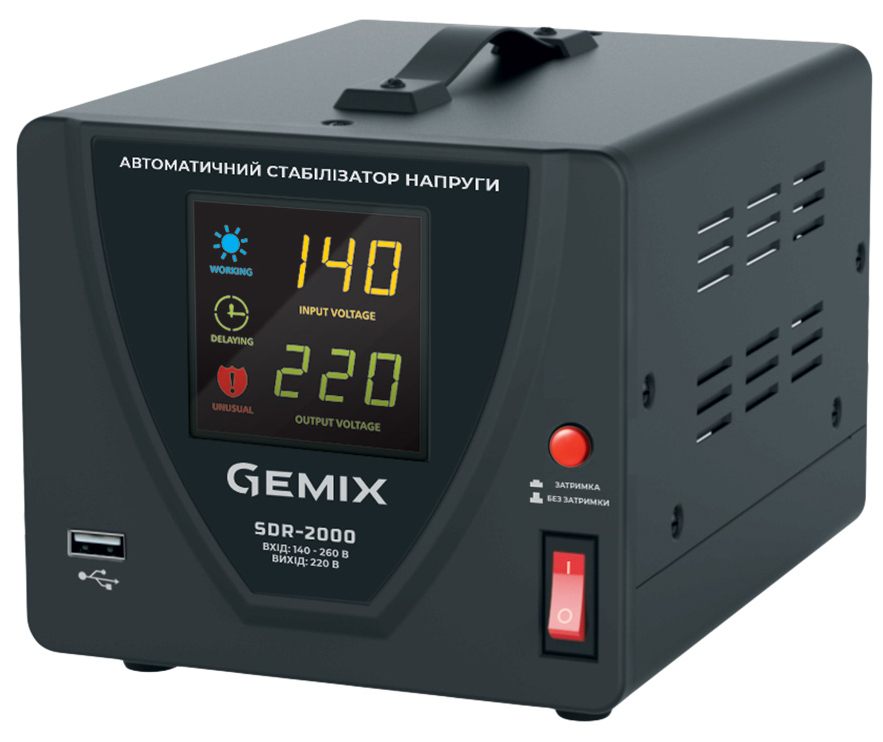

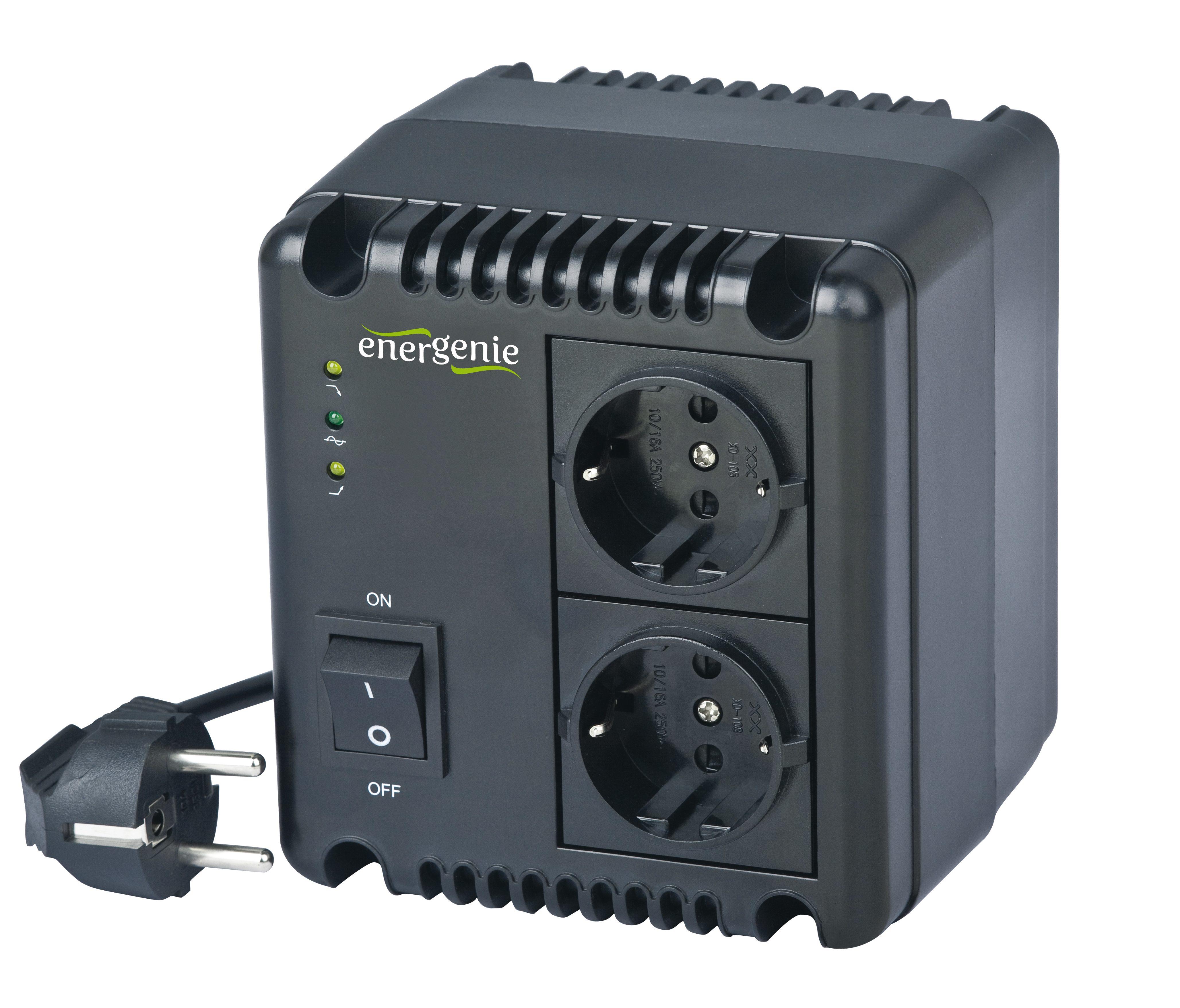

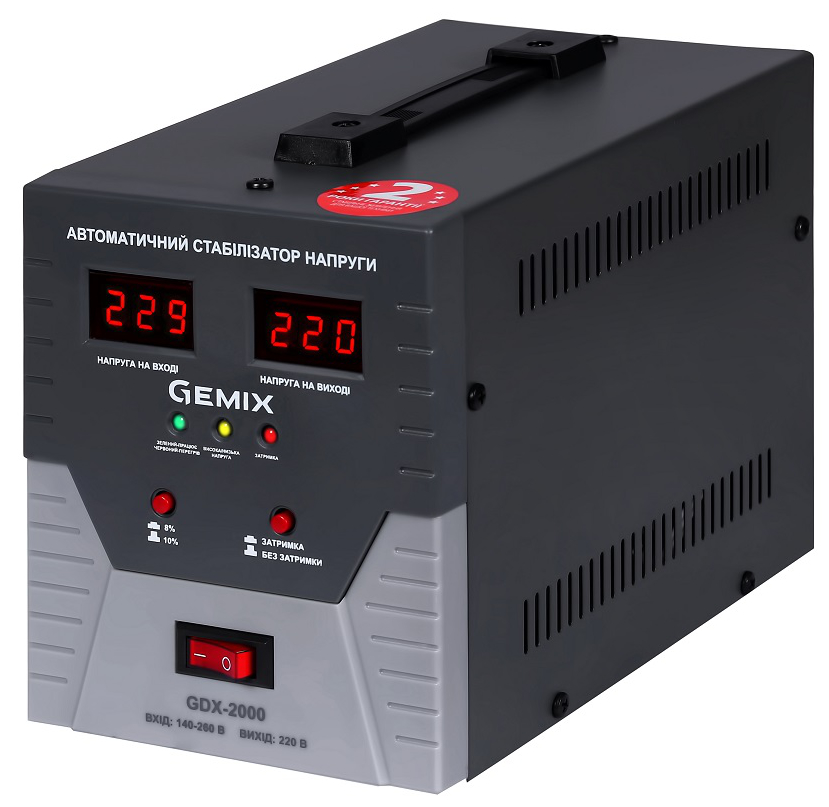

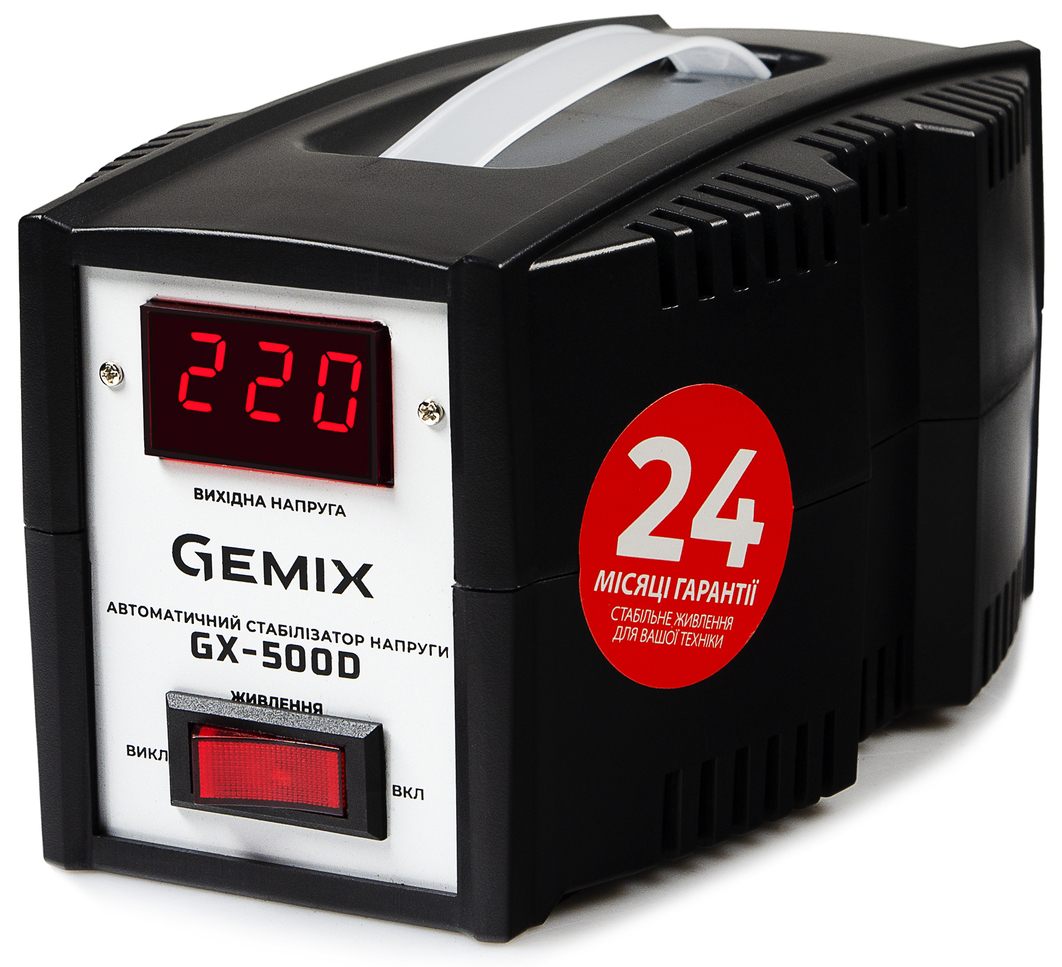

- Если планируете использовать стабилизаторы или реле напряжения, то не обязательно покупать модели на всю квартиру. Можно приобрести регуляторы для напряжения и реле, рассчитанные на меньшую нагрузку, только для некоторых приборов, чувствительных к колебаниям в сети.

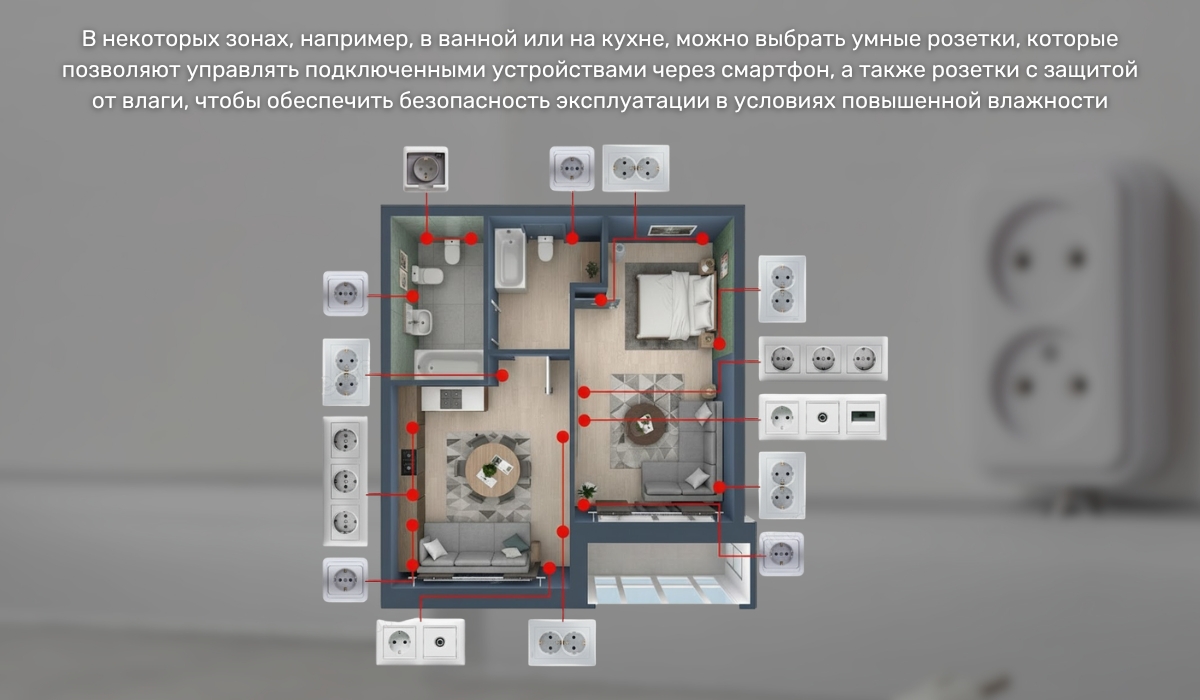

- Чтобы не пришлось использовать удлинители, сразу планируйте необходимое количество розеток в нужных вам местах. Например, на рабочем месте будет подключен компьютер, роутер, освещение, возможно принтер и другая периферия. Значит нужно не менее четырех розеток. В мультимедийной зоне – телевизор, акустическая система, тюнер. Это уже три розетки. На кухне будет стационарная техника – холодильник, посудомоечная машина, варочная поверхность. Они подключены к сети всегда. А также нужно предусмотреть возможность использовать ручные инструменты, например, миксер, кухонный комбайн и другие – желательно иметь еще три свободные розетки. В спальне возле прикроватной тумбочки нужно минимум две розетки – для локального света и зарядки мобильного. Планируя несколько розеток, нужно понимать, как сделать разводку от одного провода – розетки подключаются друг к другу только параллельно.

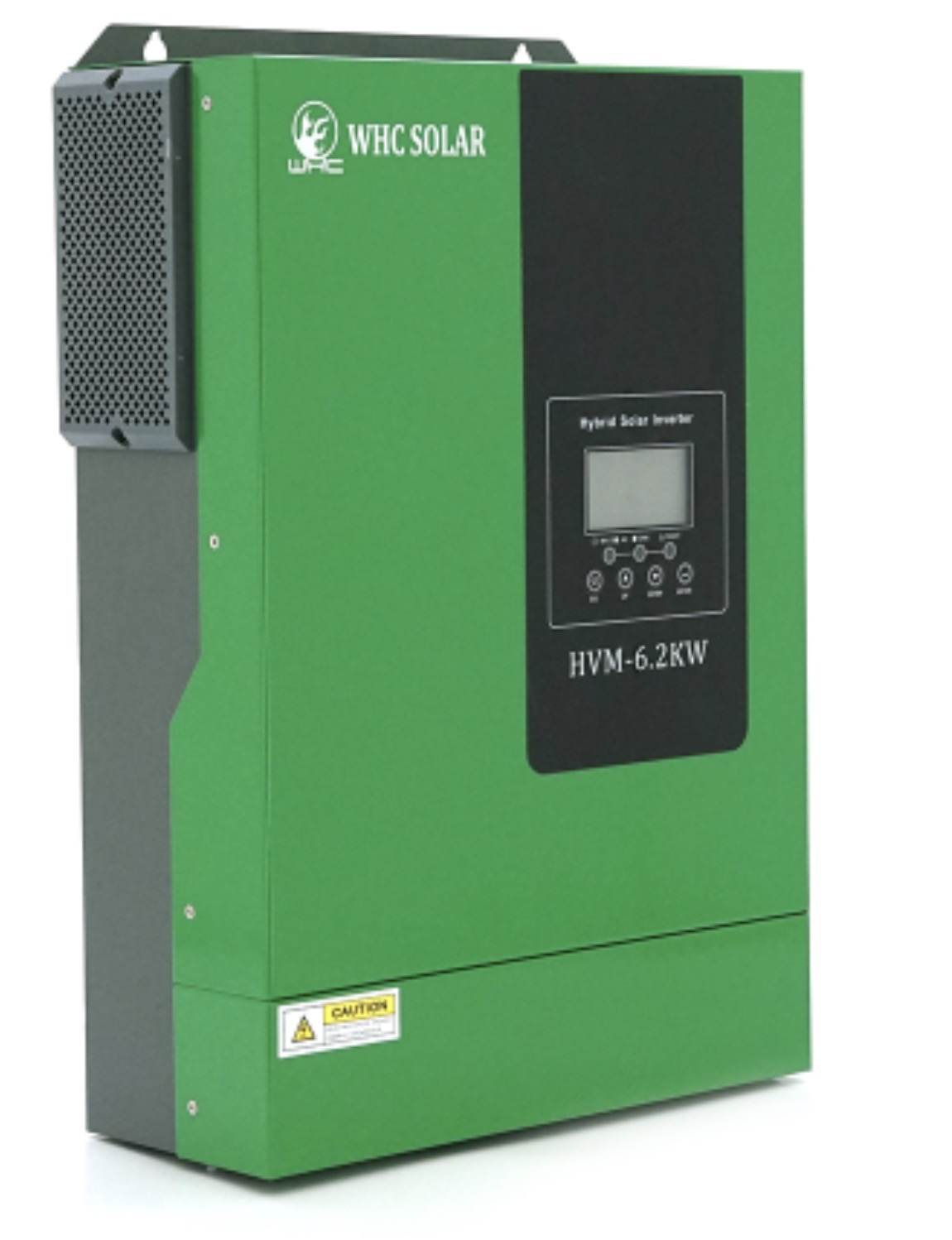

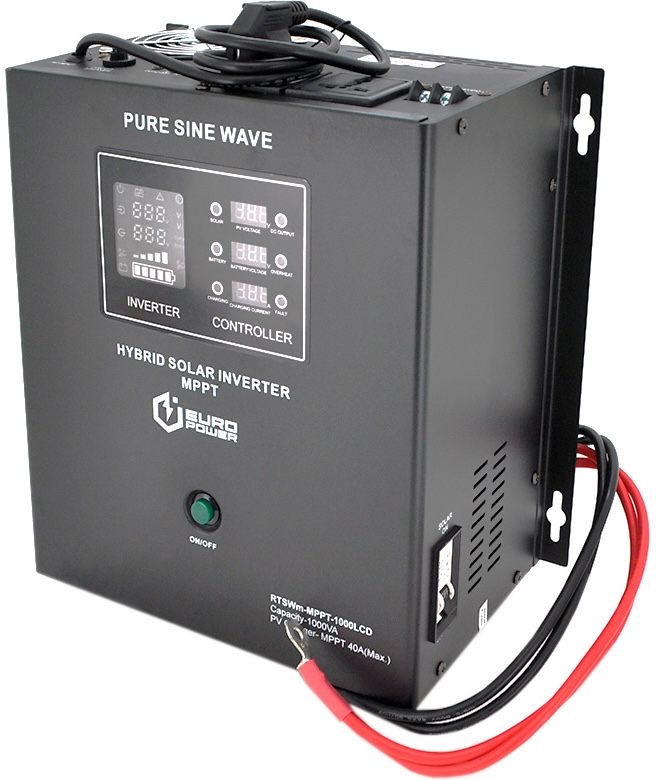

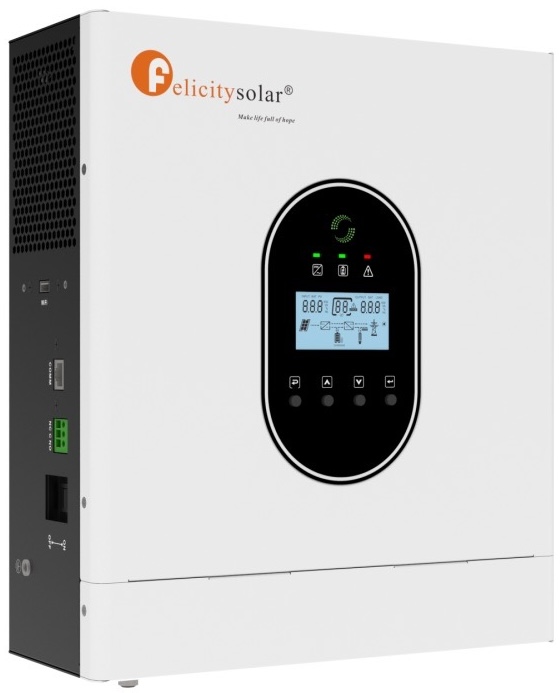

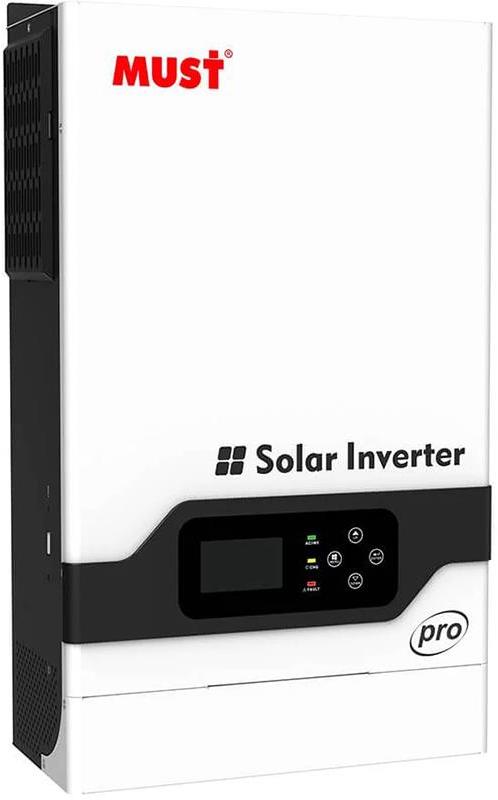

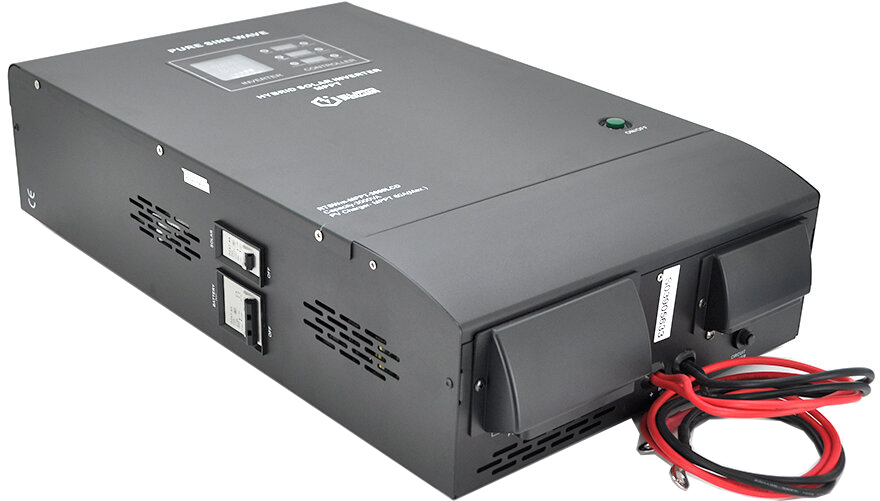

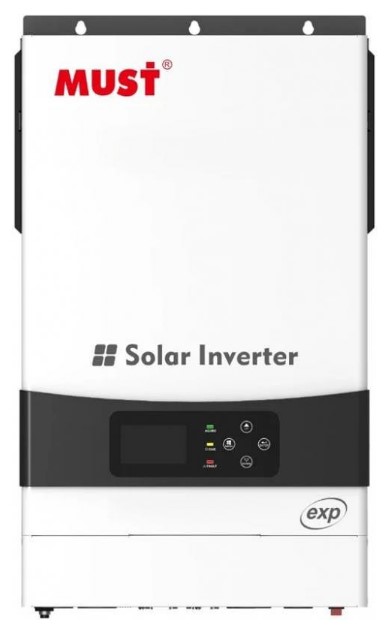

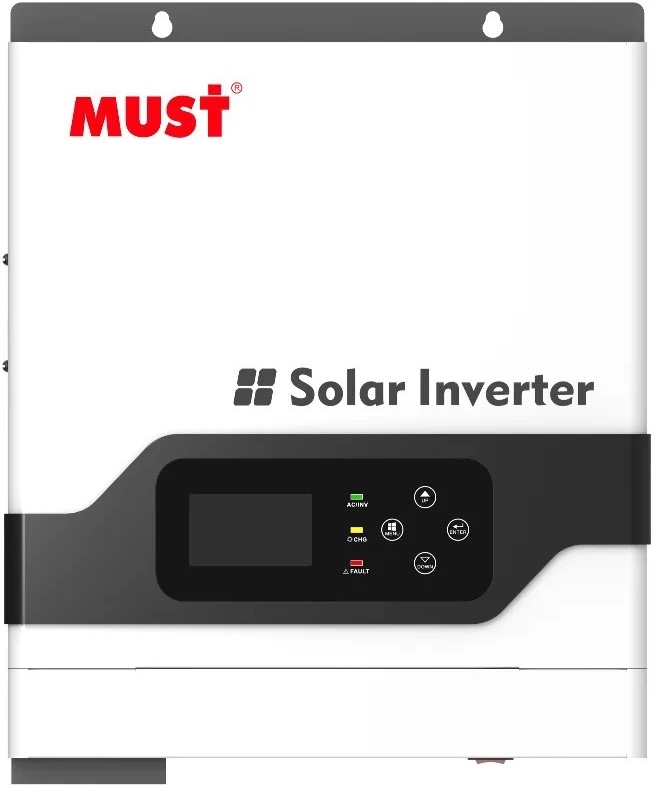

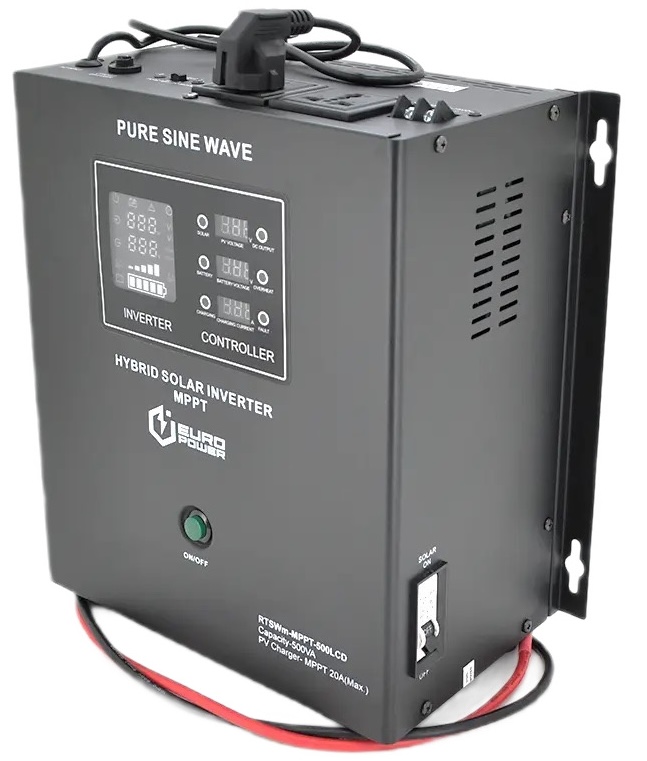

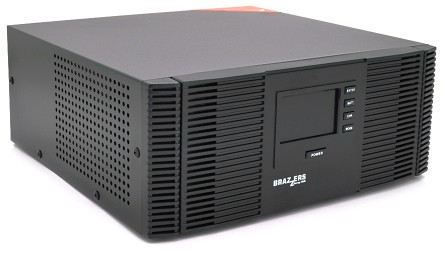

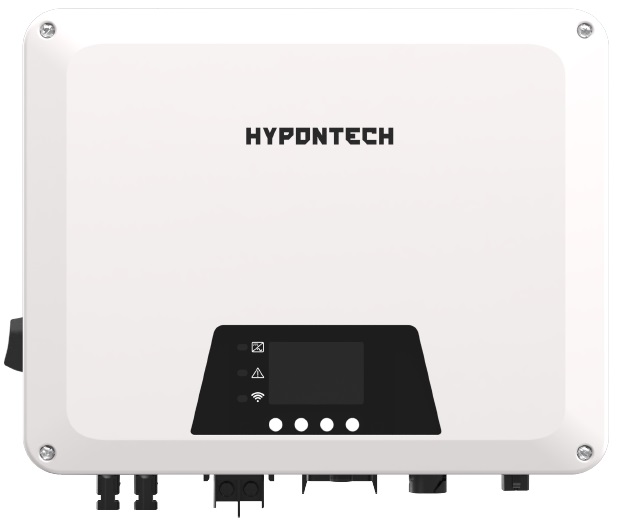

- Если вы используете альтернативную энергетику, например, организовали в квартире солнечную электростанцию (в Украине это достаточно популярно), то вам понадобится монтаж дополнительного оборудования. Выберите, где будут установлены аккумуляторы, контроллер, инверторы для напряжения. С этого места будет начинаться проводка в данном случае, а не с лестничной клетки.
- Ни в коем случае не игнорируйте заземление, если оно предусмотрено в вашей квартире. Несмотря на то, что это добавит еще один провод, экономить не стоит. Это поможет избежать травм при эксплуатации различной техникой.
- Как правильно сделать разводку электричества знает только опытный специалист. Не стоит делать проводку самостоятельно – это может привести к травмам, поломкам дорогой техники, пожарам. Работу нужно доверить профессиональному электрику.
- Вы можете зарисовать для электрика желаемую разводку в квартире. Указать, где и сколько розеток вам нужно, где и какая именно техника будет работать стационарно, какие будут использоваться осветительные приборы, для какой нагрузки потребуется дополнительная усиленная проводка.
Теперь вы знаете, как выполняется разводка проводки в квартире, какие материалы и оборудование вам понадобятся, где можно разместить проводку. Помните, что такую работу должен делать только специалист. Вы можете предоставить ему желаемый проект.
