Коли ми користуємося у квартирі електрикою, вмикаємо освітлення або підключаємо прилад до розетки, не замислюємося про те, як все влаштовано, як це працює. Якщо проводка створена правильно, то користувачам не доводиться про неї думати протягом усього часу експлуатації. Розглянемо, як організовується розводка електрики у квартирі, яке електрообладнання потрібно купити, в яких місцях, в якій кількості воно монтується і багато інших питань.
Що знадобиться, щоб зробити розводку електрики у квартирі
Щоб зробити розводку проводки у квартирі, знадобляться наступні матеріали та пристрої:

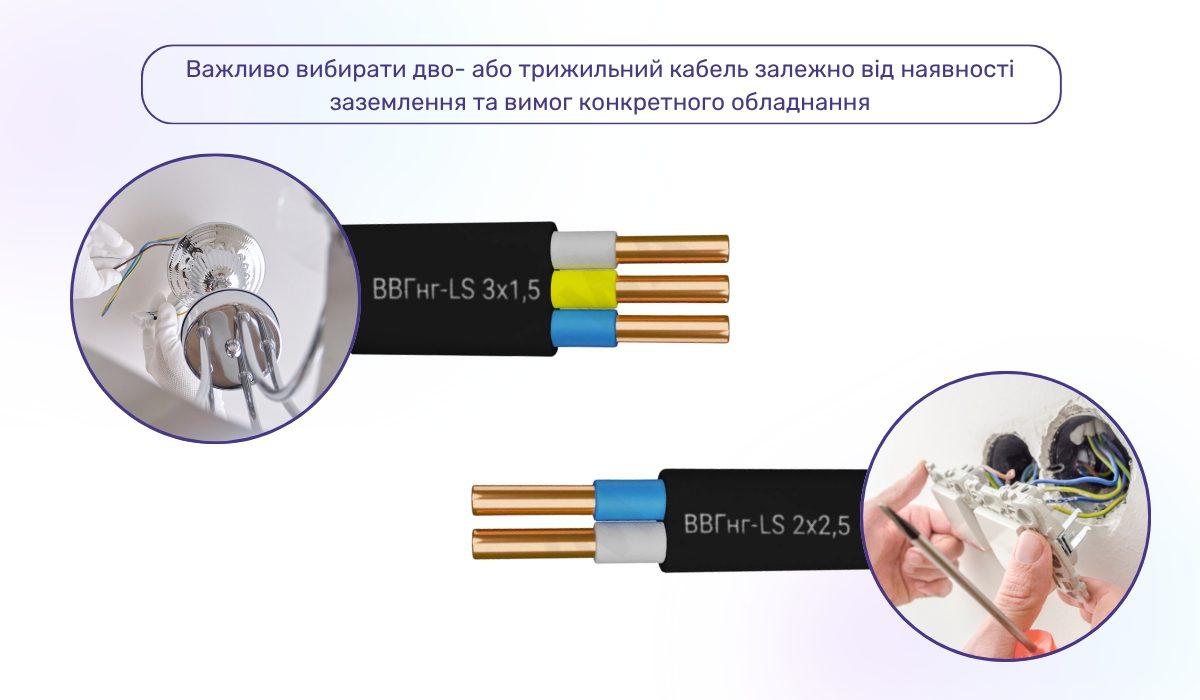

- Проводи. Для квартири рекомендується купити кабелі з перетином 1,5 мм2 і 2,5 мм2 , дво- і трижильні, мідні, з маркуванням ВВГнг-LS. Перетин 2,5 мм2 підійде для роботи майже всієї побутової техніки, а 1,5 мм2 – для освітлення (не обов'язково для світла купувати 2,5 мм2, краще заощадити). Для підведення до подвійних вимикачів або деяких типів розеток (наприклад, із заземленням) потрібно використовувати трижильні кабелі, в інших випадках – двожильні дроти. Маркування ВВГнг-LS говорить про те, що проводка без броньованої оболонки (у квартирі вона ні до чого, можна заощадити), але в ізоляції (всі провідники один від одного відокремлені ПВХ-шаром), не підтримує горіння і при аварійному перегріванні виділяє мало диму і запахів.

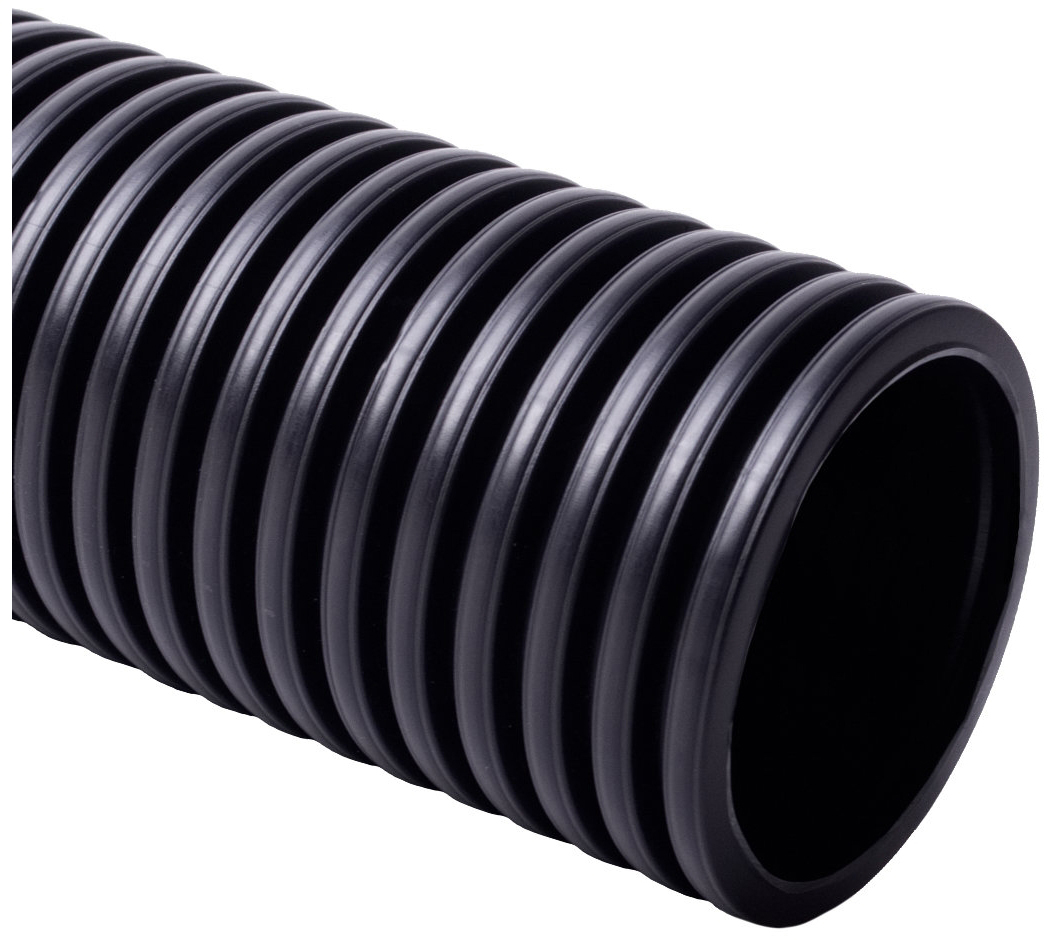

- Гофри та кабельні канали. Різні кабеленосні системи потрібні, щоб забезпечити монтаж електропроводки та впорядкувати його. Також для них знадобляться кріплення.

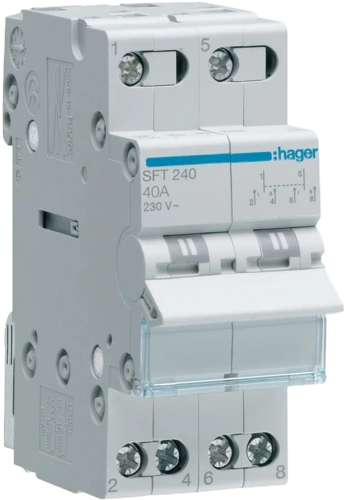

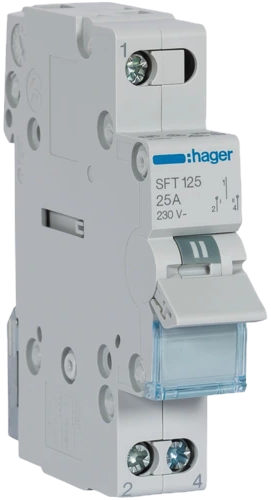

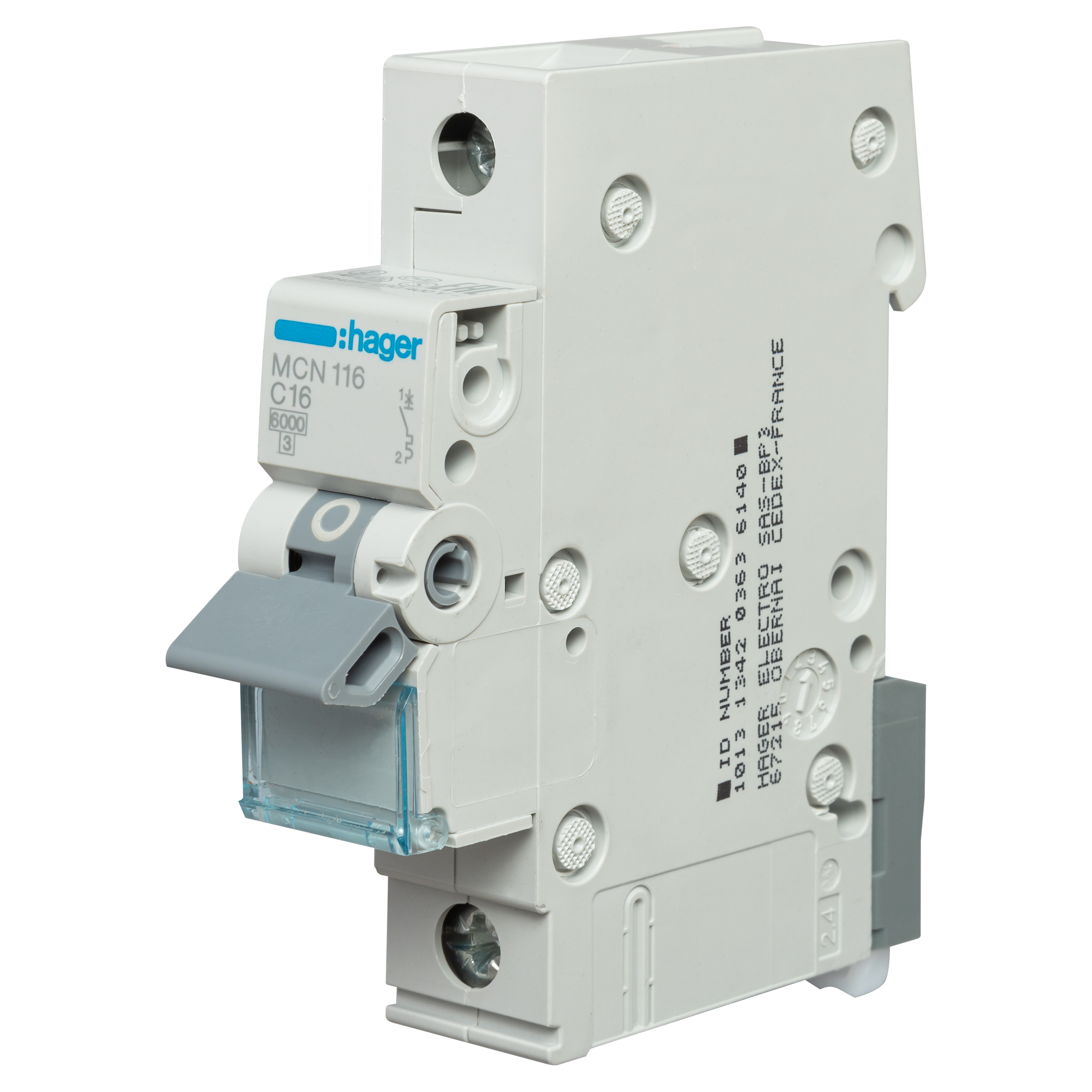

- Автоматичні вимикачі. Електрична розводка у квартирі обов'язково передбачає наявність автоматів, які виконують дві ролі. Перша – це запобіжні пристрої, які припинять подачу електрики при короткому замиканні. Друга – це можливість керувати проводкою у квартирі та знеструмлювати її при необхідності провести ремонт. Потрібно розділити проводку на кілька груп (для світла і по кімнатах) і всі вимикачі автоматичні повинні керувати своєю проводкою. Також важливо зробити правильний вибір автоматів за силою струму. Наприклад, для освітлення 10 А, для звичайних розеток – 16 А.

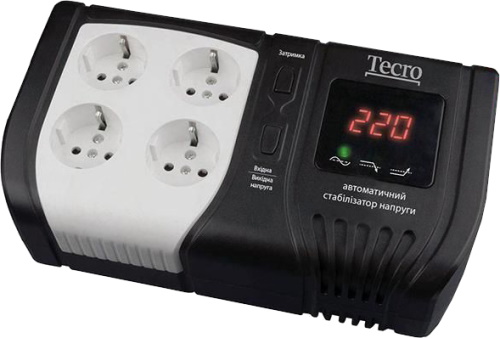

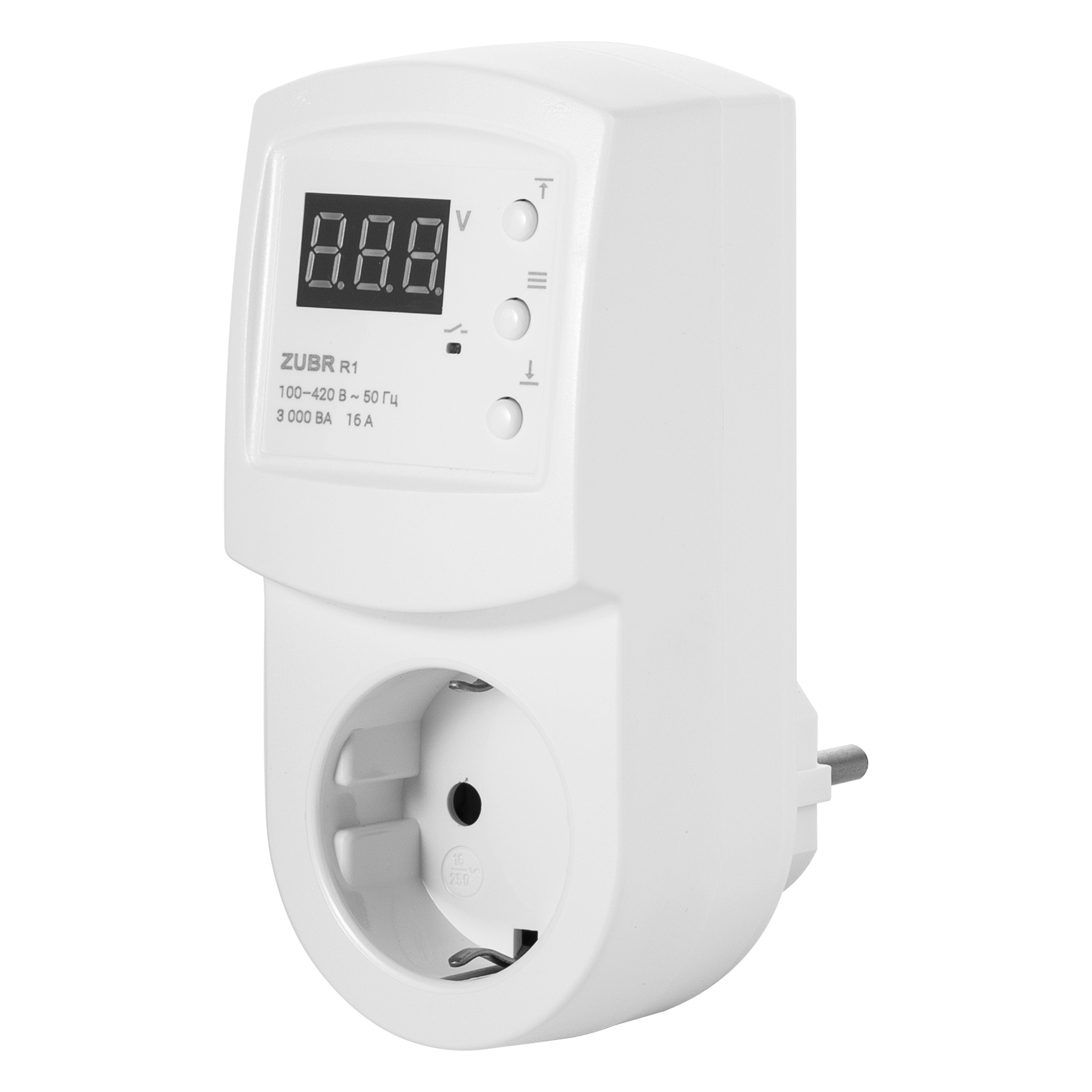

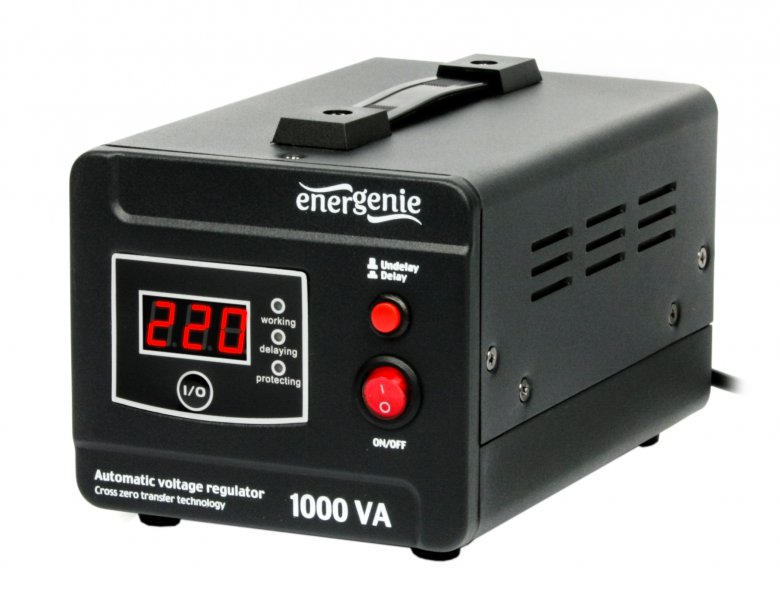

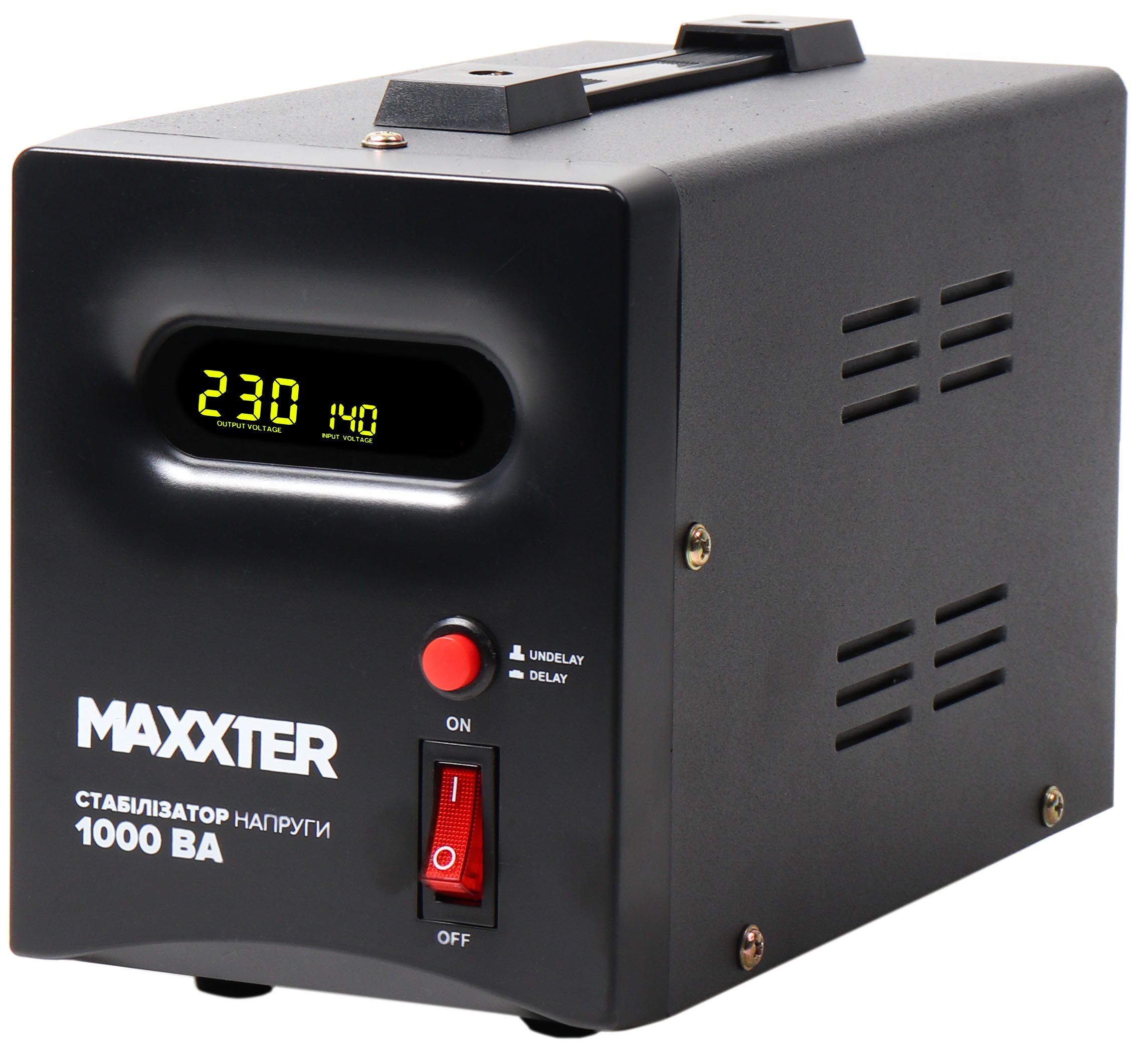

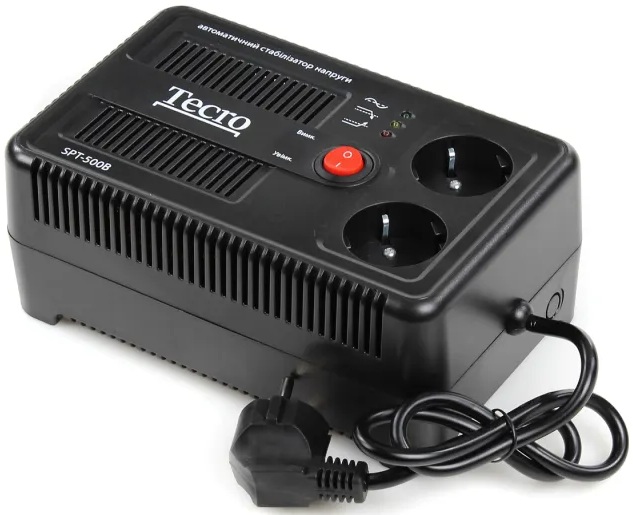

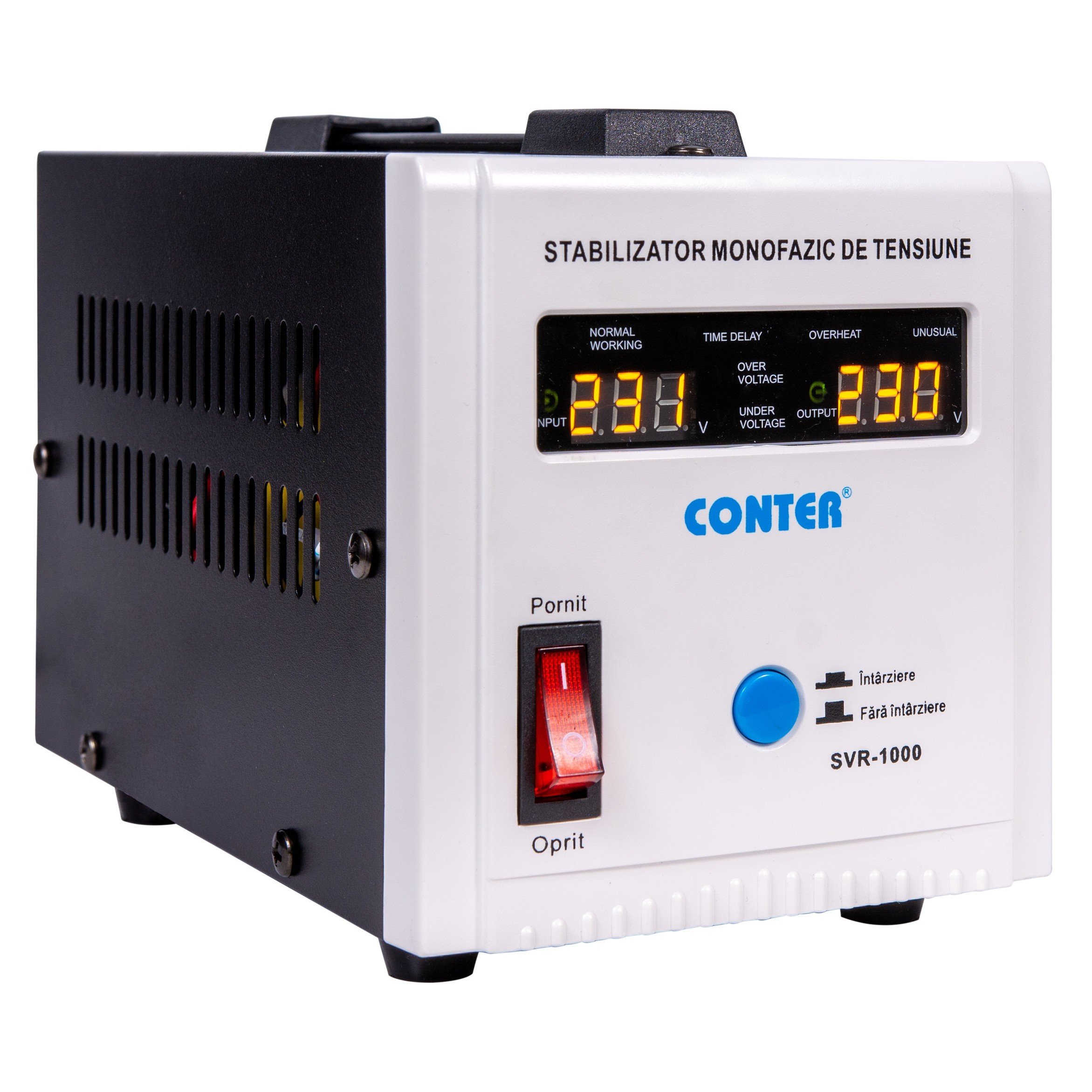

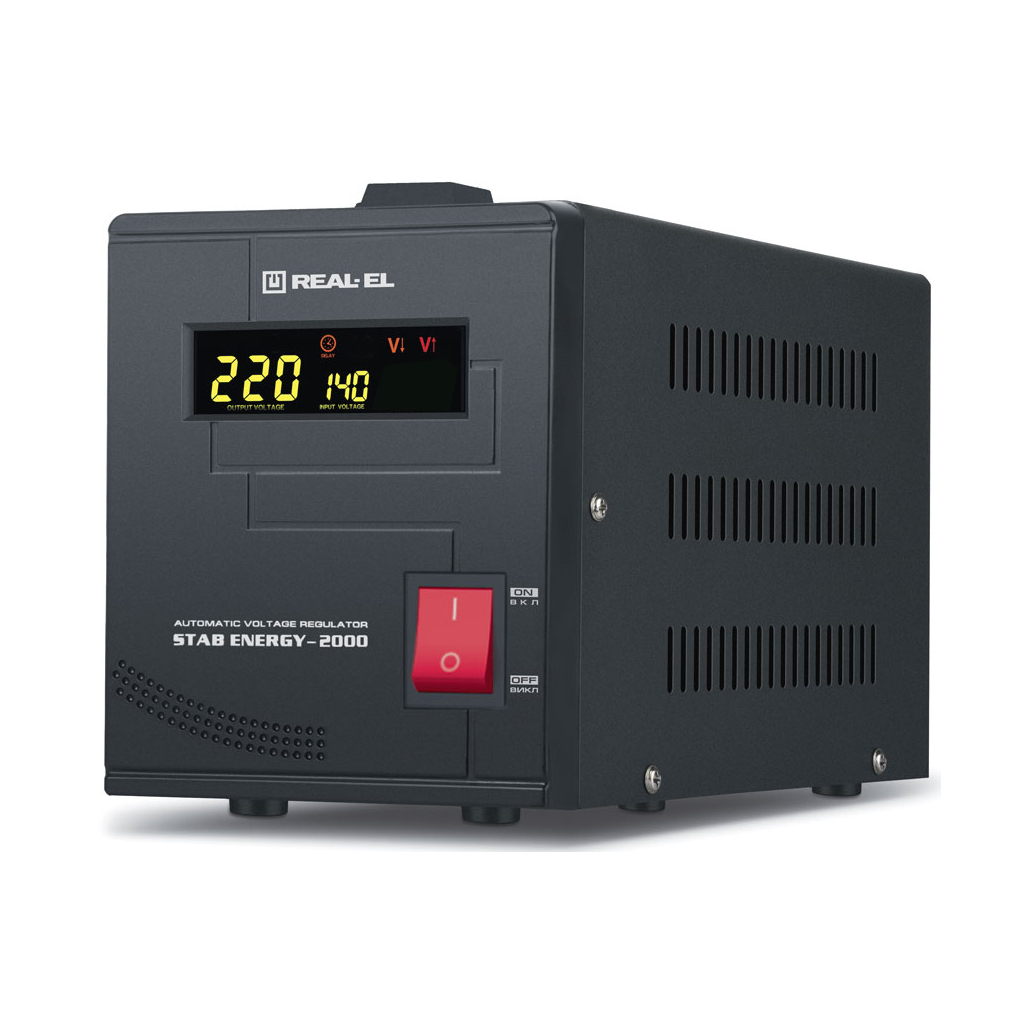

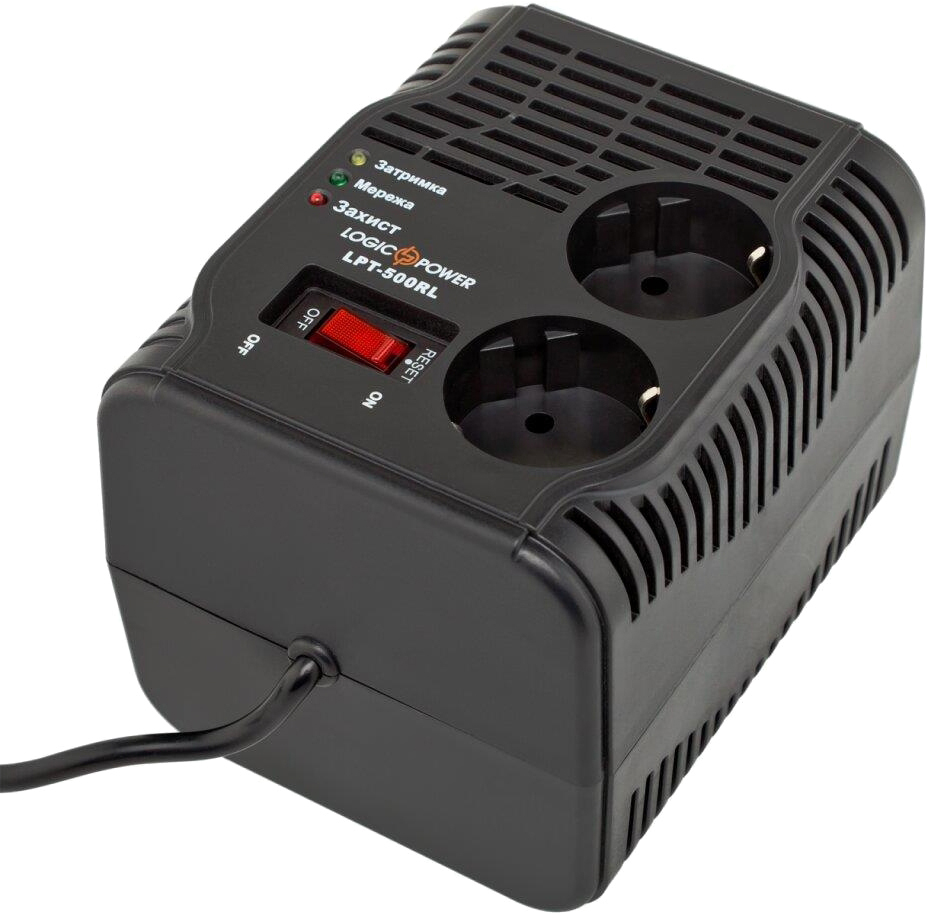

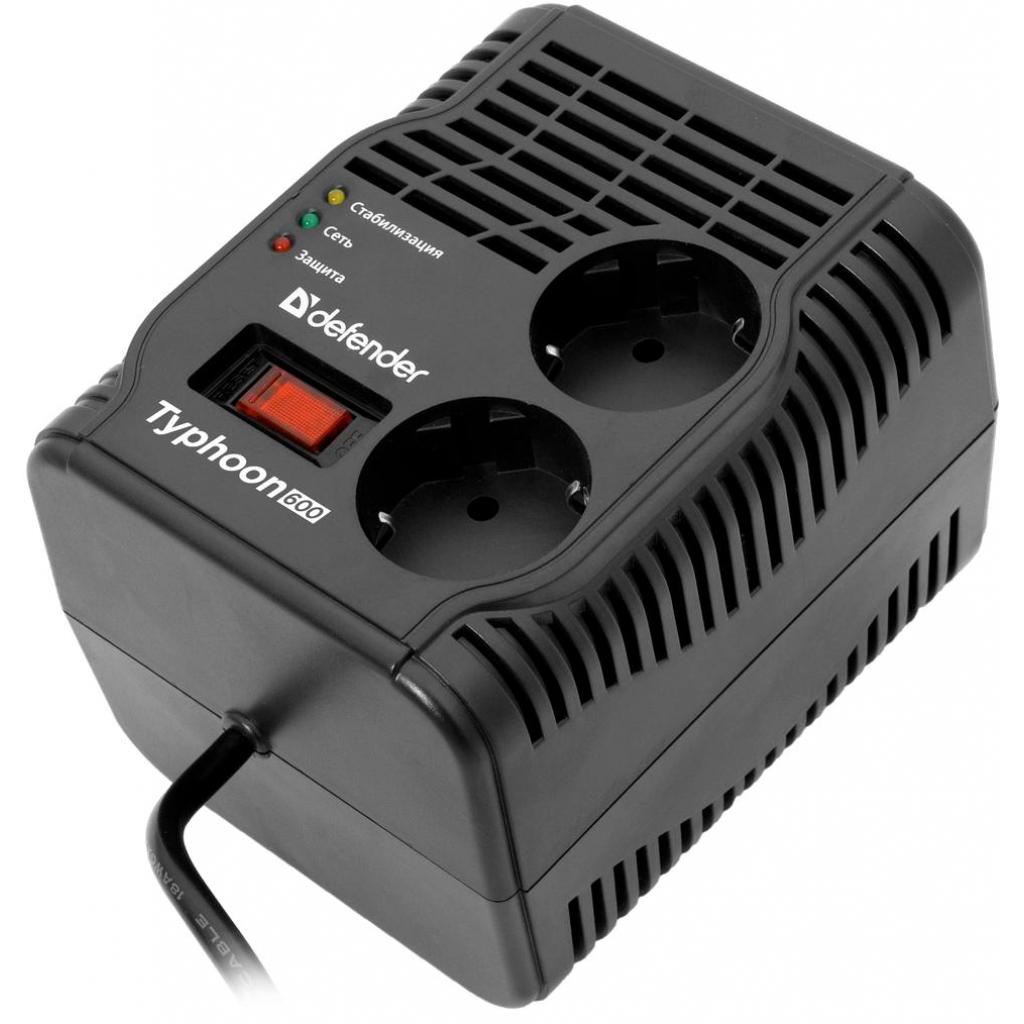

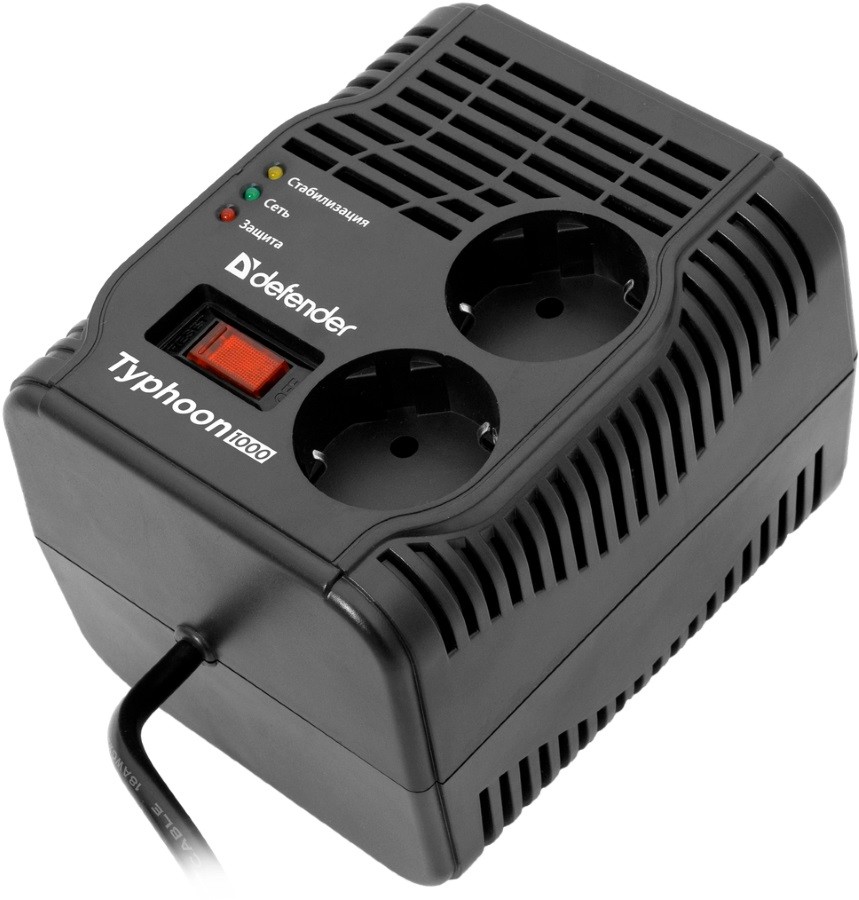

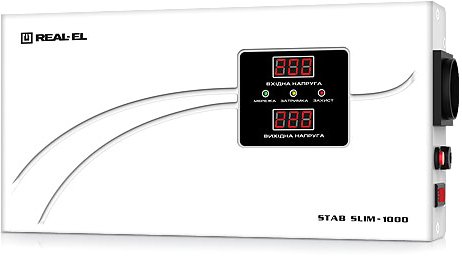

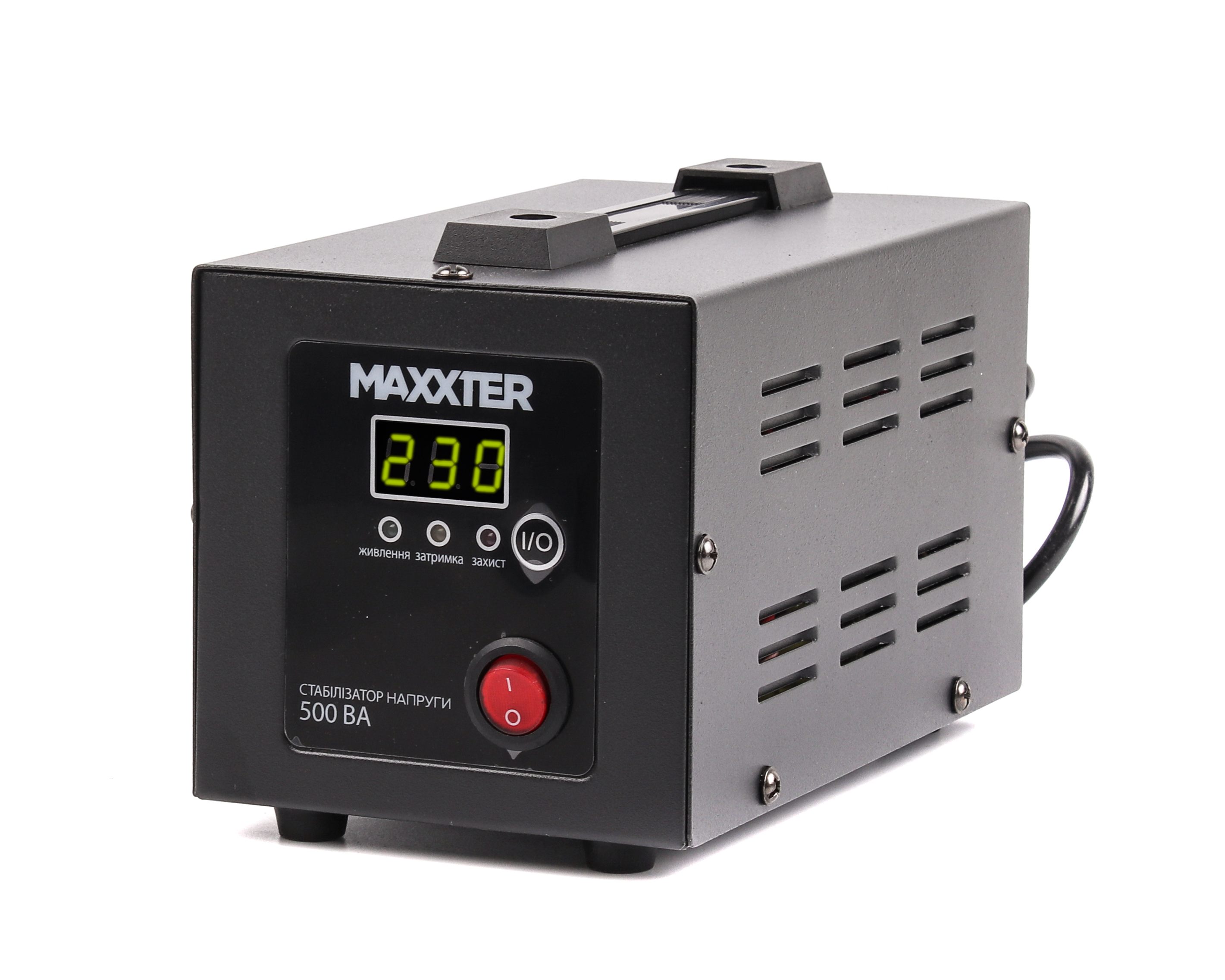

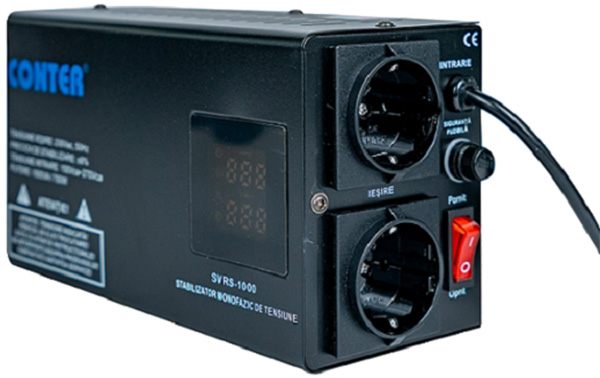

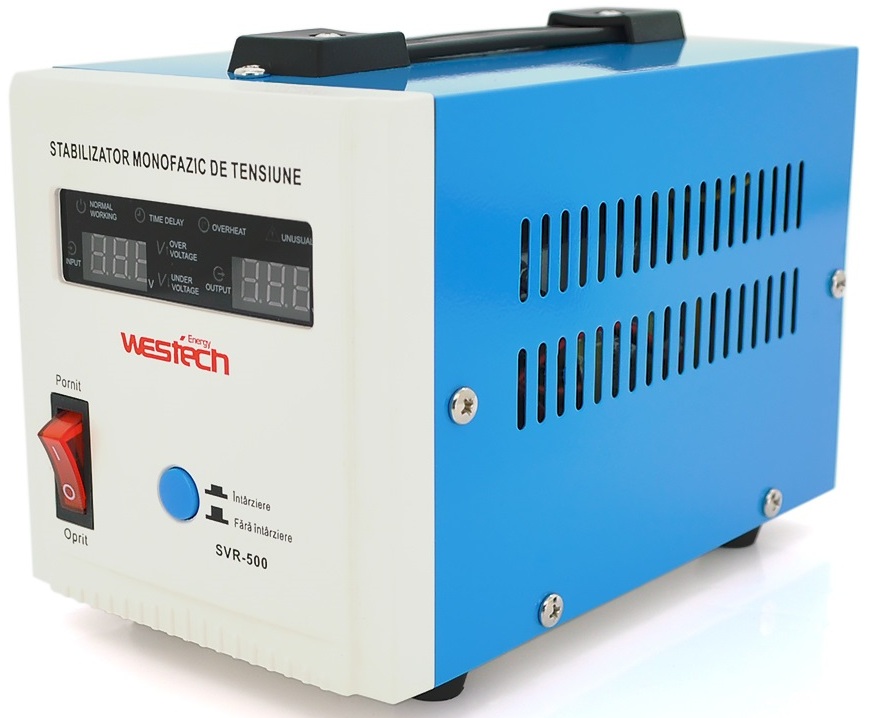

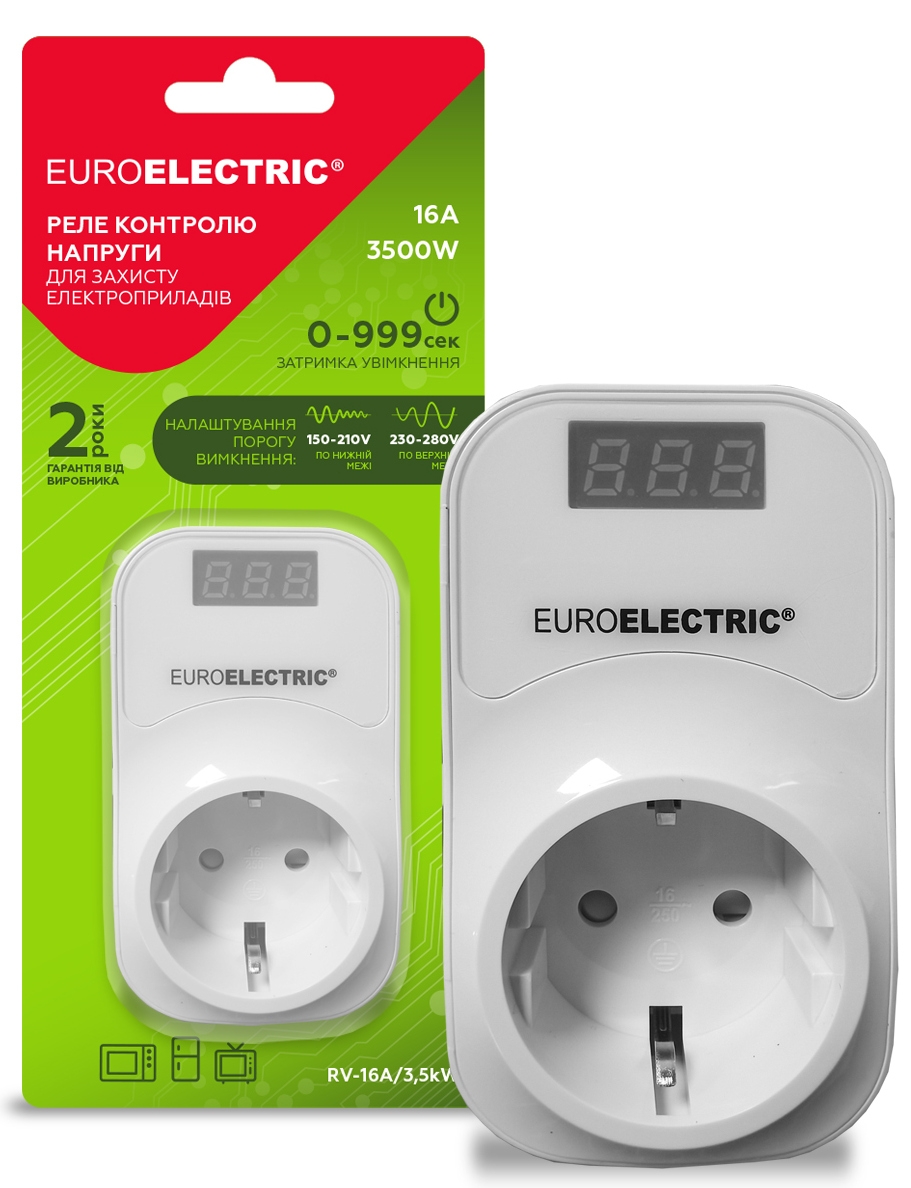

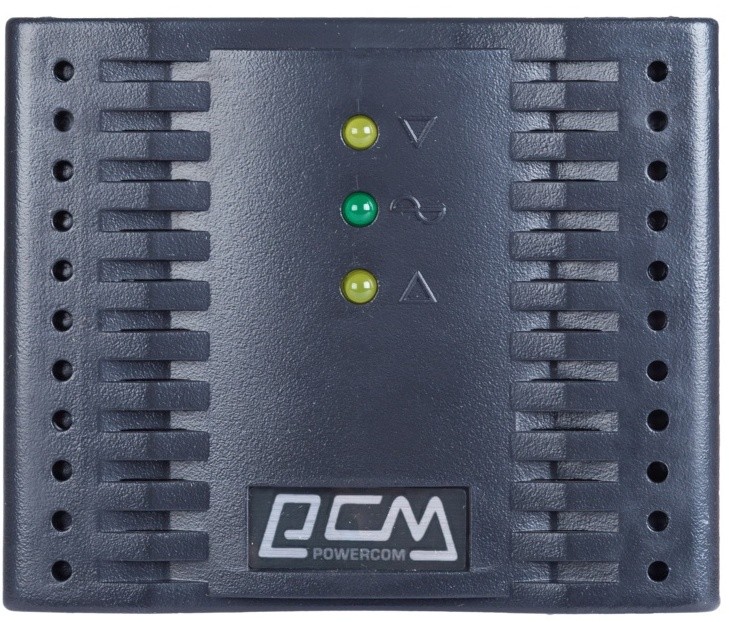

- ПЗВ (пристрій захисного вимкнення), захисні реле, стабілізатори. Це не обов'язкове обладнання, але в більшості випадків воно необхідне. ПЗВ запобігає витоку струму в мокрих зонах, воно потрібне для пральної машини, накопичувального або проточного водонагрівача. Купити відсікачі напруги необхідно для запобігання роботи техніки при коливаннях напруги, сили струму, потужності або інших параметрів в мережі. Якщо ж під час флуктуацій в мережі потрібно не припиняти роботу техніки, то знадобляться більш просунуті пристрої – стабілізатори, які приводять всі параметри мережі до норми.

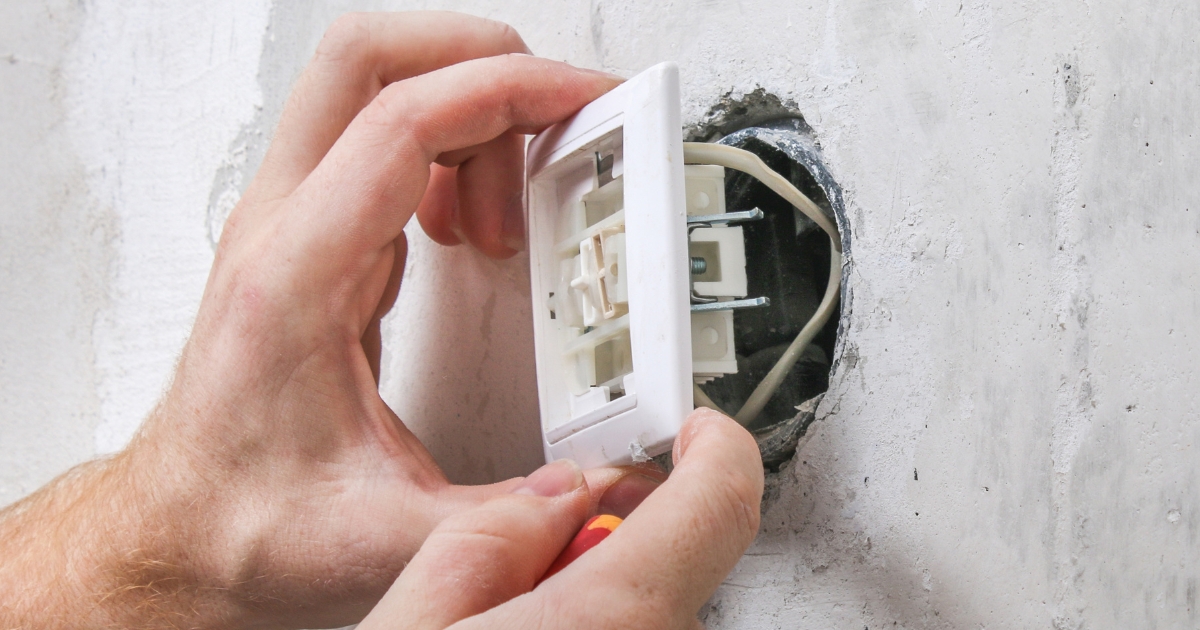

- Розподільні коробки та підрозетники. У коробках відбувається розводка електрики по квартирі – дроти з'єднуються, діляться на кілька гілок і поширюються в потрібному напрямку. Підрозетники використовуються для монтажу розеток і вимикачів.
- Клемні колодки. Ці компоненти необхідні для нормального, правильного з'єднання проводів в розподільній коробці або в інших місцях. Можна зробити контакт і іншими способами, наприклад, пайкою. Але розводка електрики за допомогою клемників на практиці зазвичай простіша, а за надійністю не поступається іншим методам контакту.

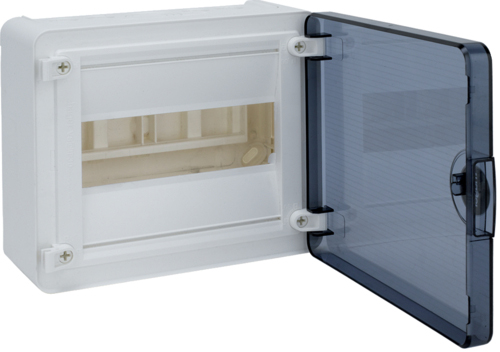

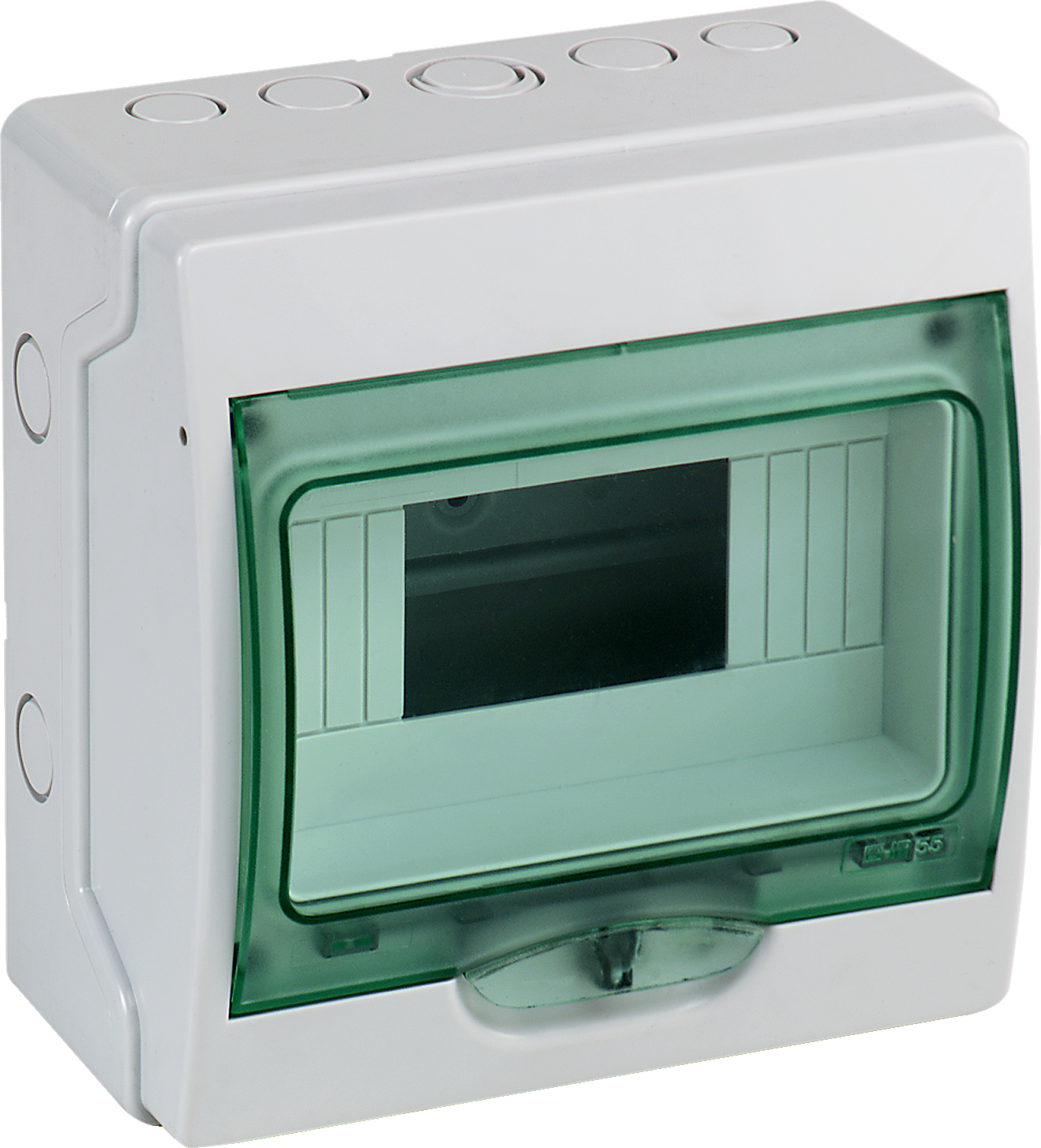

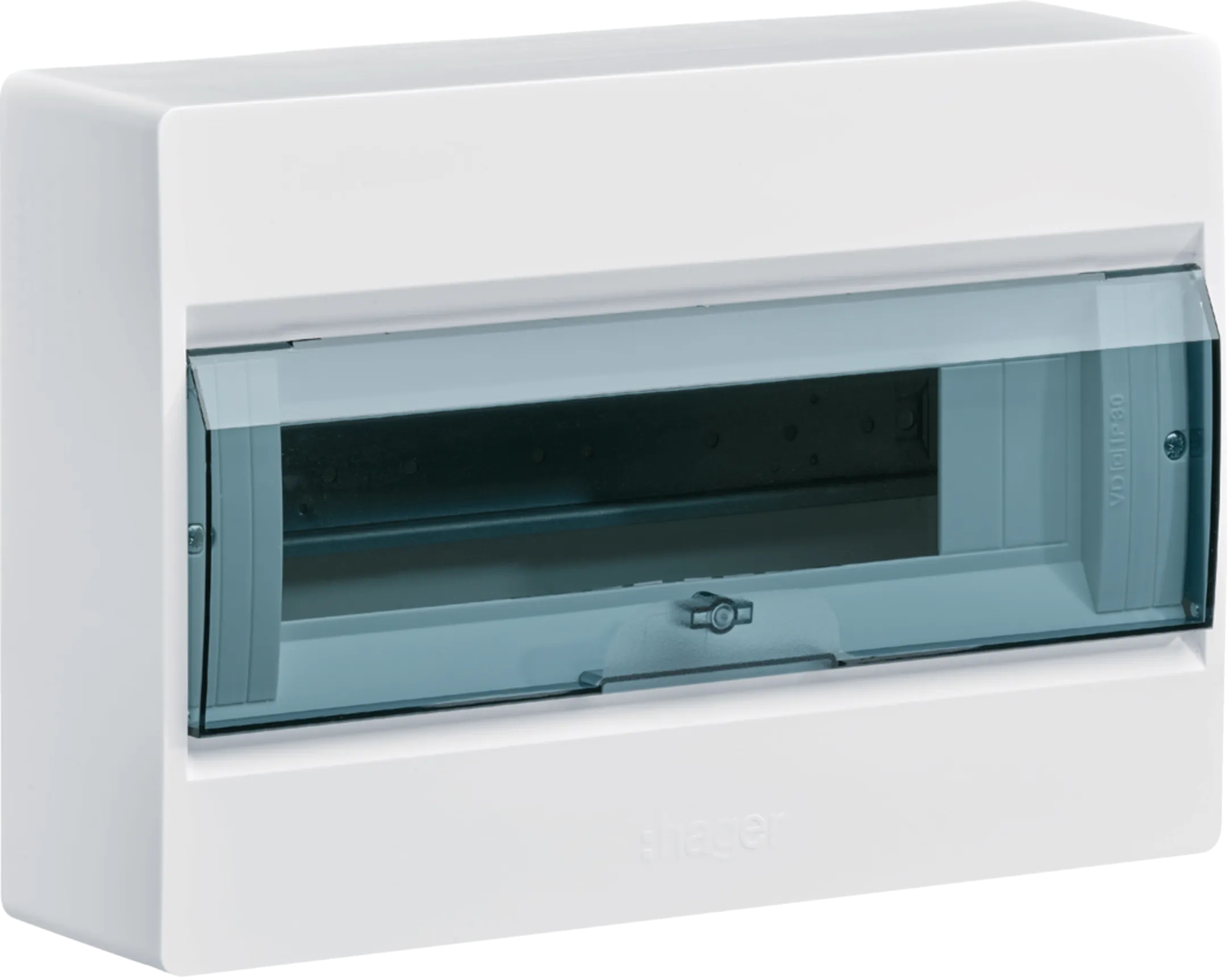

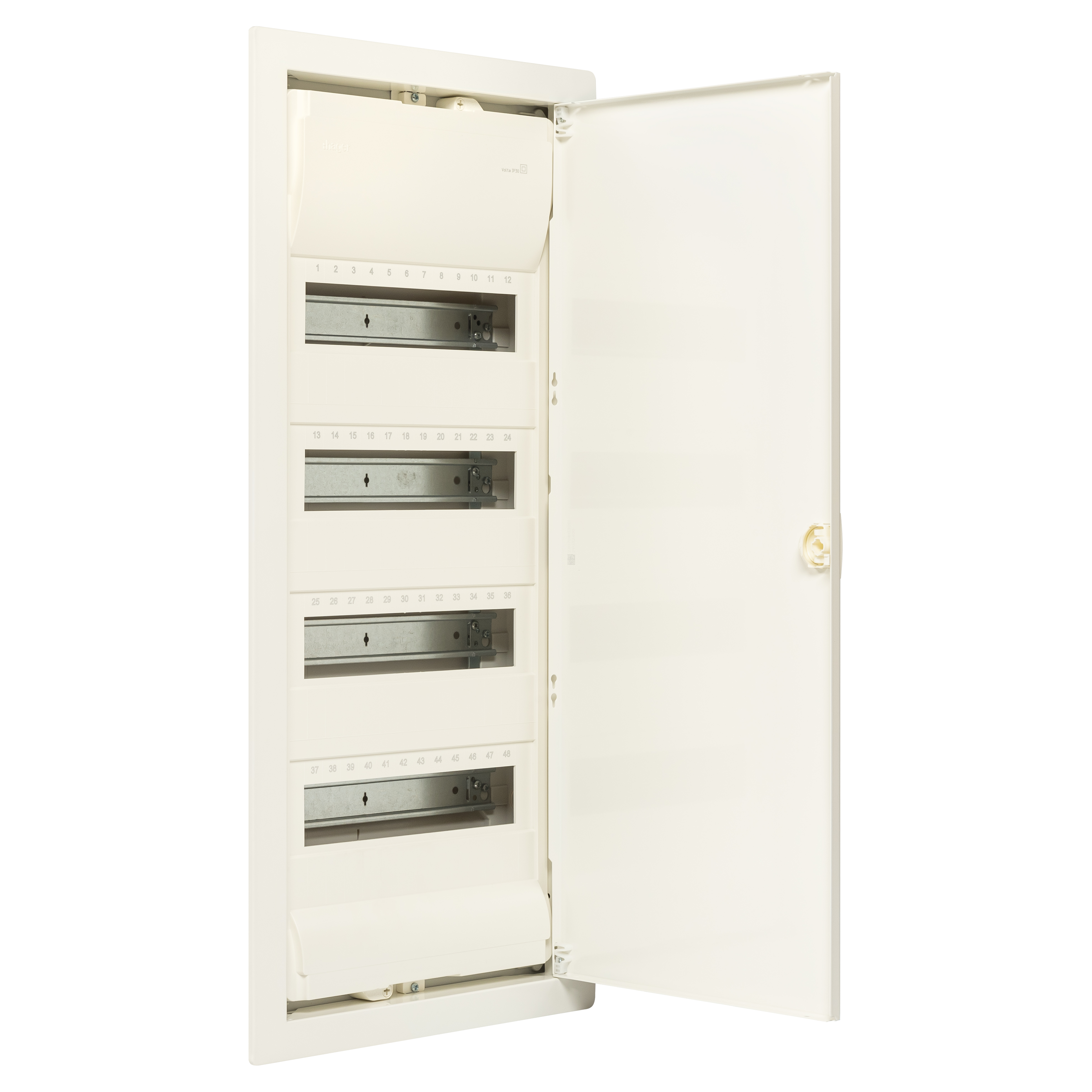

- Розподільні щити. У щитках розміщуються автомати, ПЗВ, реле та інше обладнання, яке можна монтувати на DIN-рейку. Для декоративності та безпеки вони оснащуються дверцятами. В Україні дозволено встановлювати щити розподільні всередині квартири, не обов'язково все монтувати на сходовому майданчику.
На яких поверхнях може проходити проводка у квартирі
У старих багатоквартирних будинках проводка проходить зазвичай тільки по стінах. Але в сучасних умовах використовуються й інші поверхні. Коли мова йде про квартиру, крім стін розводка проводки може бути в підлозі або стелі. Найчастіше розводка комбінується і використовуються різні види поверхонь.
Електрична розводка по підлозі
Розводка по підлозі в більшості випадків є найекономнішою, тому, що буде потрібно менше провідника. Відстань від підлоги до розеток, вимикачів на стіні приблизно в чотири рази менше, ніж від стелі. Однак такий монтаж зазвичай неприпустимий, якщо використовується водяний або електро підігрів підлог, який поширений як опалення в багатьох квартирах Києва та інших міст. Тепла підлога може пошкодити проводку, її ізоляцію і якщо таке опалення є, то потрібно розміщувати проводку в іншому просторі.

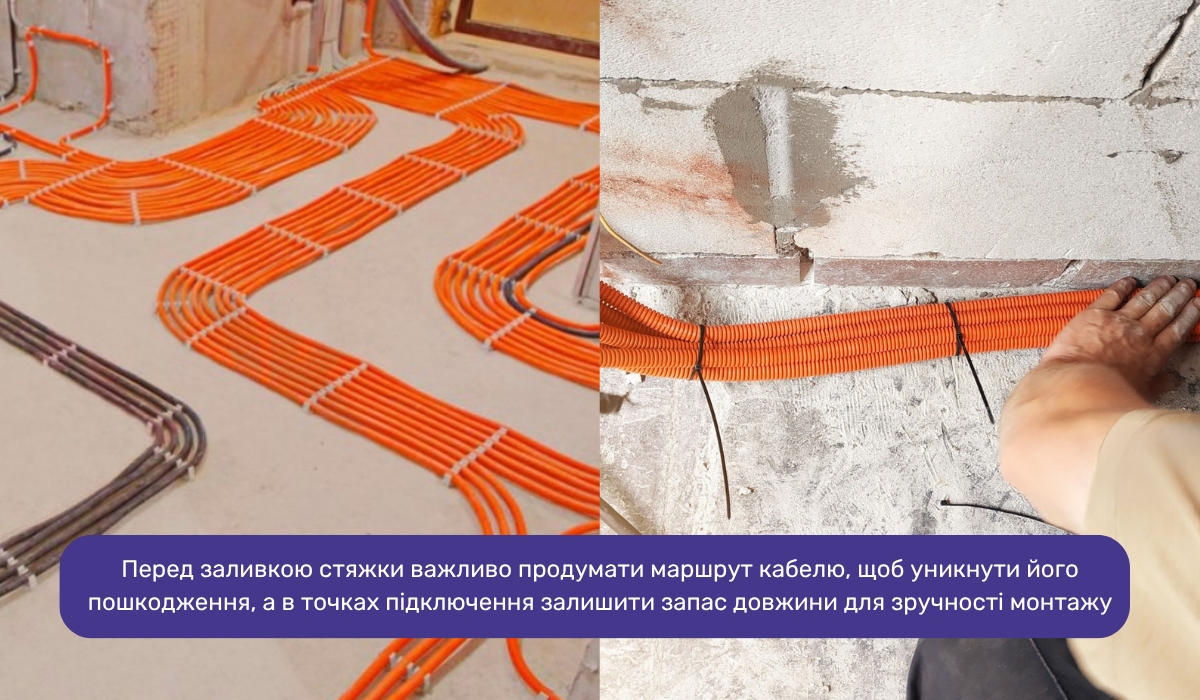

При такому монтажі провідник, розміщений в гофрованій трубі, встановлюється на підлозі. А потім виконується заливка цементного розчину, стяжки. Крім гофри, у продажу доступні й інші системи кабеленосні, придатні для установки в підлогу, наприклад, труби або деякі міцні види коробок. Також в асортименті присутні різні кріплення – кліпси, затискачі, тримачі, за допомогою яких можна зафіксувати кабельний канал.
Деякі вважають, що установка проводки в підлогу може бути небезпечною, тому, що в разі потопу це призведе до передачі електрики в воду на підлозі та короткого замикання. Однак, ці побоювання несправедливі. По-перше, гофра або інший кабельний канал надійно захищають дроти всередині. По-друге, самі дроти теж мають шар ізоляції. І, по-третє, щоб просочити бетонну стяжку водою, потрібно значний час. Тому проводка, розміщена в підлозі, є безпечною (якщо виконана правильно) і економічною в плані витрат на матеріали.
Ще одна перевага полягає в тому, що свердлити підлогу навряд чи коли-небудь знадобиться. У той час як розміщення проводки в стіні може нести ризики – стіну доводиться свердлити часто і можна випадково зачепити оснащенням інструменту проводку, що призведе до її пошкодження та удару струмом.
У даного типу розводки є і недолік. Спланувати та зробити її доцільно тільки в тому випадку, якщо стяжка підлоги ще не залита. Якщо вона вже присутня, звичайно, покласти проводку можна, але доведеться штробити стяжку. Це підвищить вартість роботи та до того ж є пильною роботою.
Проводка у квартирі по стелі
Розміщувати проводку в стелі доцільно тільки в тому випадку, якщо планується натяжна або підвісна стеля. Якщо такий вид покриття не планується, то тільки заради проводки реалізовувати його сенсу мало. Проводка по стелі має кілька переваг:
- так само як і у випадку з розміщенням проводки в підлозі, ймовірність свердління стелі низька, зазвичай це необхідно тільки на етапі монтажу, коли встановлюються світильники, тому випадково зачепити проводку інструментами не вийде, як якби вона була в стіні;

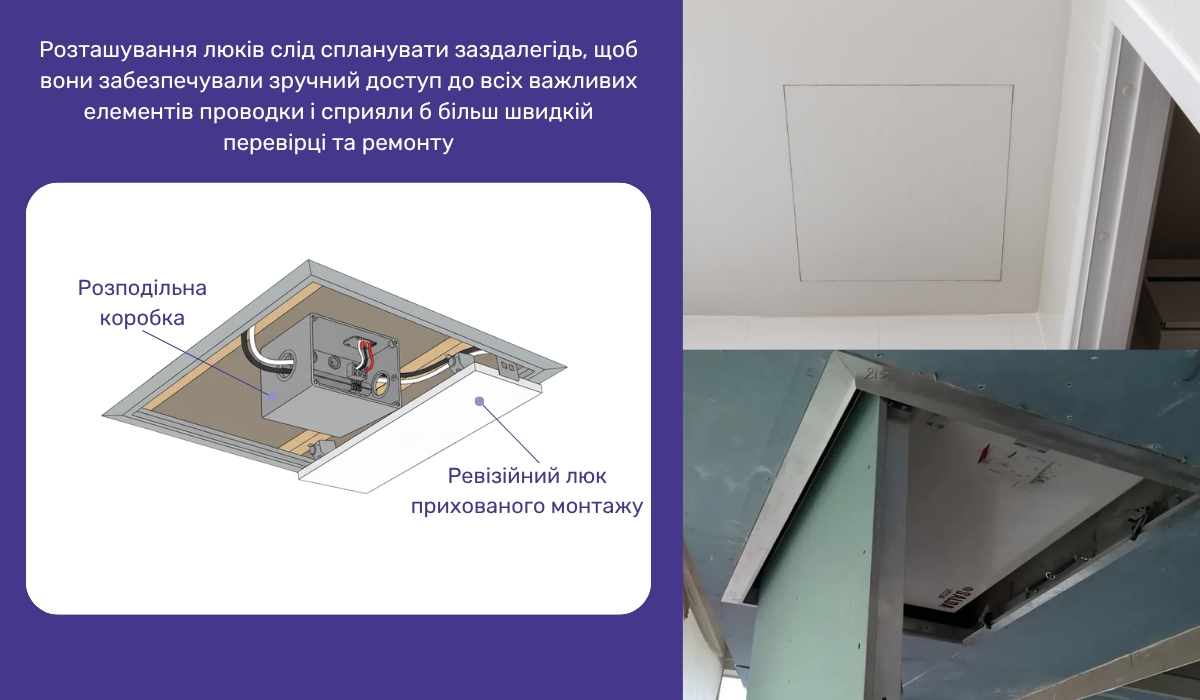

- якщо проводка по стелі пошкодиться, то провести ремонт можна буде з мінімальним збитком для покриття, але для цього потрібно встановити ревізійні люки (в інтернет-магазині присутні моделі з прихованим монтажем), там де будуть знаходитися розподільні коробки та інші місця проводки, де може знадобитися обслуговування;
- можна економити на проводці для освітлення, систем вентиляції, кондиціонування та інших пристроїв, розміщених у стелі, оскільки знадобиться менше матеріалів;
- проводку можна розмітити як в натяжній стелі, так і в підвісній, гіпсокартонній;
- проводка по стелі без гофри допустима, на відміну від підлоги, на дроти не впливатиме цементний розчин, але для більшої організації та надійності гофру або інший кабельний канал використовувати можна;
- щоб ймовірні потопи від сусідів зверху також не були страшні, потрібно не припуститися помилок електромонтажу щодо обладнання для вологого середовища – слід використовувати герметичні розподільні коробки та всі клемні колодки розміщувати в них.
Розводка електропроводки у квартирі всередині стін
Монтаж проводки в стінах не дуже зручний, але водночас, без цього ніяк не обійтися, адже всі розетки та вимикачі завжди встановлені на стінах і як мінімум до них потрібно буде підводити дроти. Якщо зробити основну розводку в підлозі або стелі не представляється можливим, то стіни для цього теж підійдуть, але є пару нюансів.

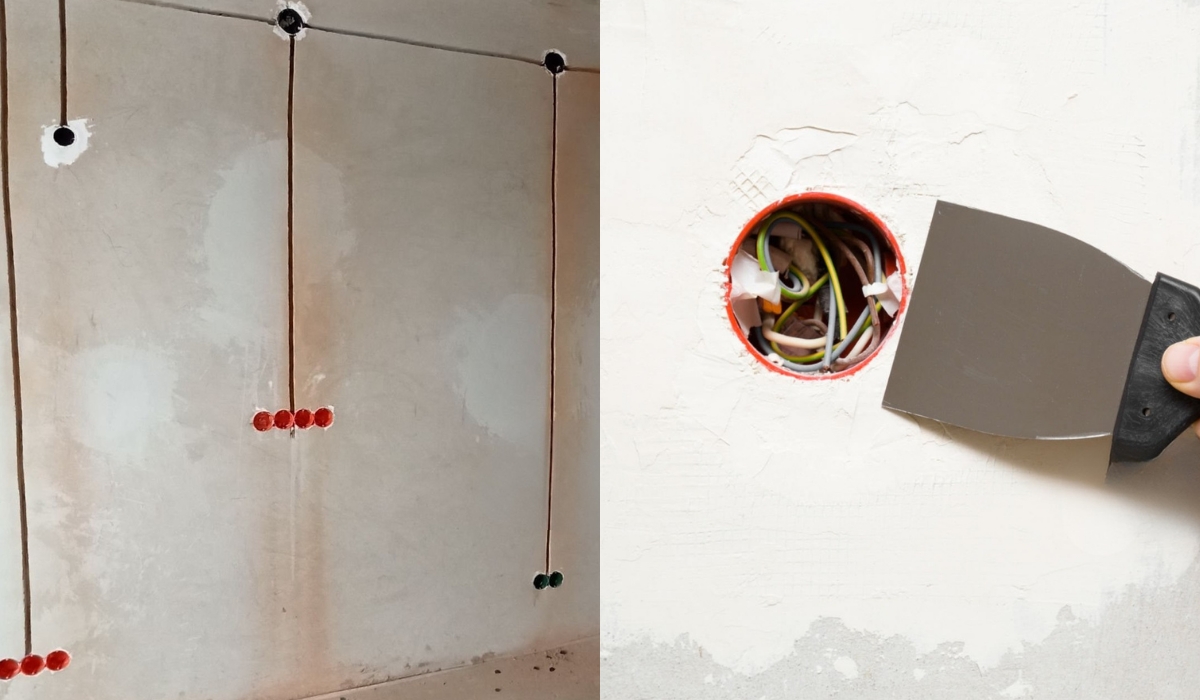

По-перше, без штробування тут не обійтися, тому планувати таку роботу потрібно на етапі ремонту. Створення штробів буде супроводжуватися значним шумом і пилом. Після розміщення в штробах провідника, знадобиться шпаклівка стін. По-друге, в майбутньому потрібно бути обережним при свердлінні стін – перед роботою потрібно пройтися індикаторами проводки, щоб не зачепити її інструментом.
Схема ел. у квартирі повинна передбачати розміщення розподільних коробок в місцях, де не буде фінального покриття або там, де його можна буде зняти з мінімальними пошкодженнями. А також не варто розміщувати за важкими меблями, які важко зрушити. Якщо говорити про обладнання для опалення на стінах (батареях, трубах), то не варто за ним розміщувати розподільні коробки – і доступ складний, і вплив температури небажаний.
Як зробити розводку у квартирі для високопотужного обладнання
Якщо для розеток у квартирі використовується кабель перетином 2,5 мм2 , то вони розраховані на номінальне навантаження 4-5 кВт. Якщо реалізована така розводка, електрика має ще запас потужності – максимальне навантаження становить 6-7 кВт. Робота з таким навантаженням небажана протягом тривалого часу і допускається тільки короткостроково, наприклад, для забезпечення пускових струмів деяких видів техніки.

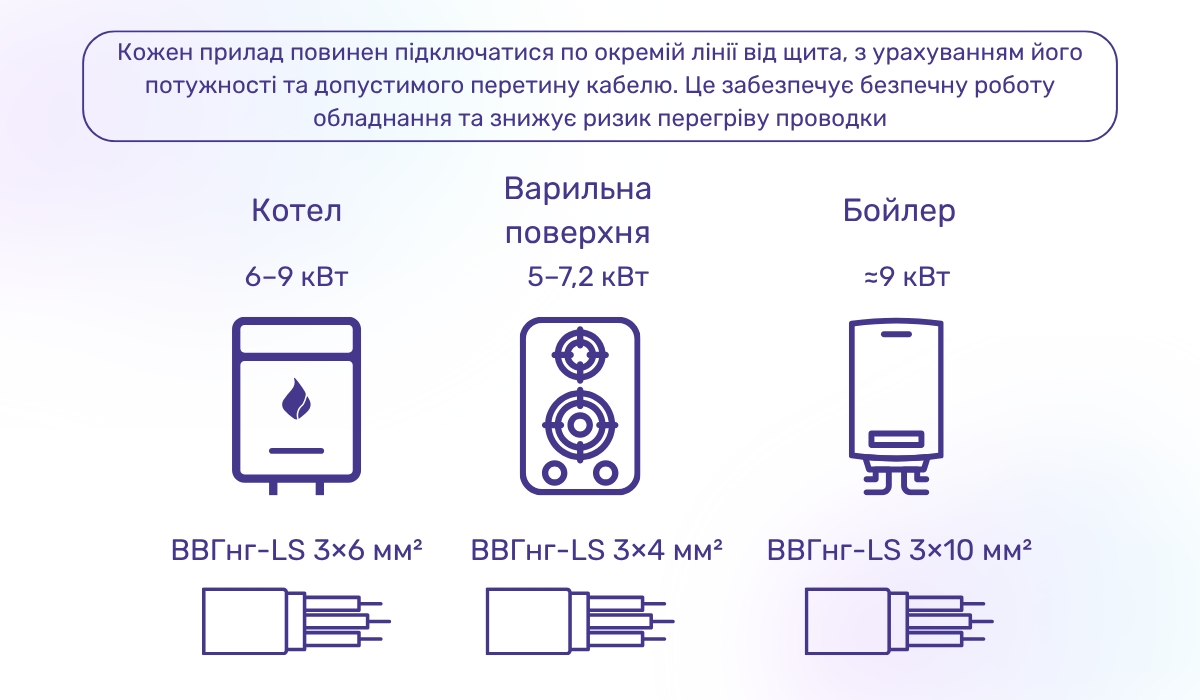

Більшість побутової техніки легко укладається в номінальну потужність 4-5 кВт. Однак все ж, у квартирі може використовуватися і високопотужне навантаження. Наприклад, згідно з правилами вибору електрокотла, знадобиться модель на 8-9 кВт, якщо площа трикімнатної квартири близько 80 м2 . Звичайна проводка і розетка такого не витримають. У такому випадку потрібно провести посилену проводку. Припустимо, якщо потужність навантаження 8-9 кВт, то мідна проводка повинна бути з перетином 6 мм2.
Якщо є можливість підвести до квартири трифазну мережу (на 400 В, а не 230 В), то можна використовувати провідник тонший – з перетином 4 мм2. Однак, буде потрібно більше провідників (не рахуючи заземлення, чотири дроти), через те, що фаз буде три, а не одна. Майте на увазі, що при підведенні трифазної мережі навантаження повинно підтримувати живлення від неї.
Техніка може підключатися за допомогою безконтактного з'єднання або через розетку. У другому випадку увагу потрібно приділити розеткам – придбати необхідно моделі, що відповідають навантаженню.
Крім котла у квартирі може використовуватися й інше високопотужне обладнання. Наприклад, варильна поверхня, накопичувальний або проточний водонагрівач тощо. Для такої техніки буде потрібна додаткова проводка, якщо її потужність понад 4-5 кВт.
Як зробити розводку електрики – додаткові поради
Основні рекомендації, наведені вище, ми доповнимо ще декількома порадами, які вивели на власній практиці. Ось, що ще потрібно передбачити:
- У ванній використовуйте вологозахищені розетки з класом не нижче IP44. Вони повинні розміщуватися на відстані не менше 60 см від джерел води. Ця дистанція справедлива і для кухні.

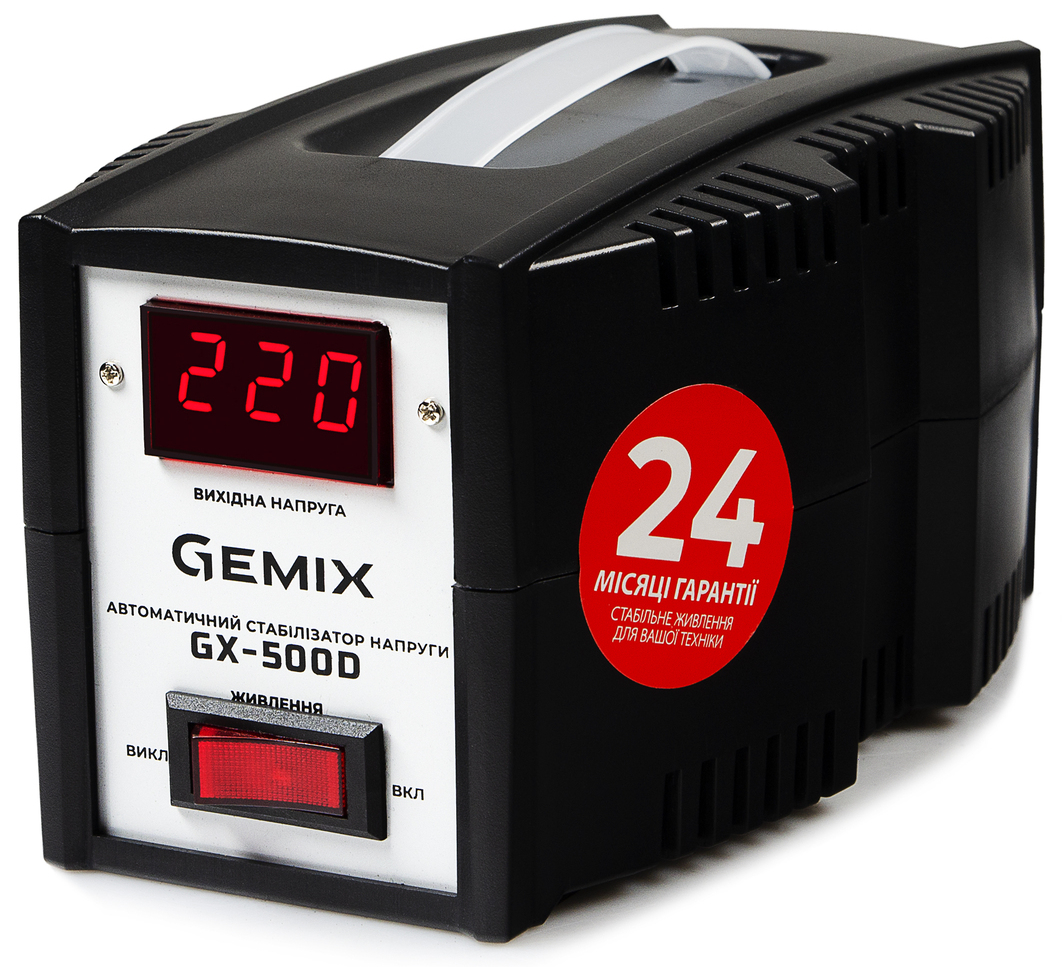

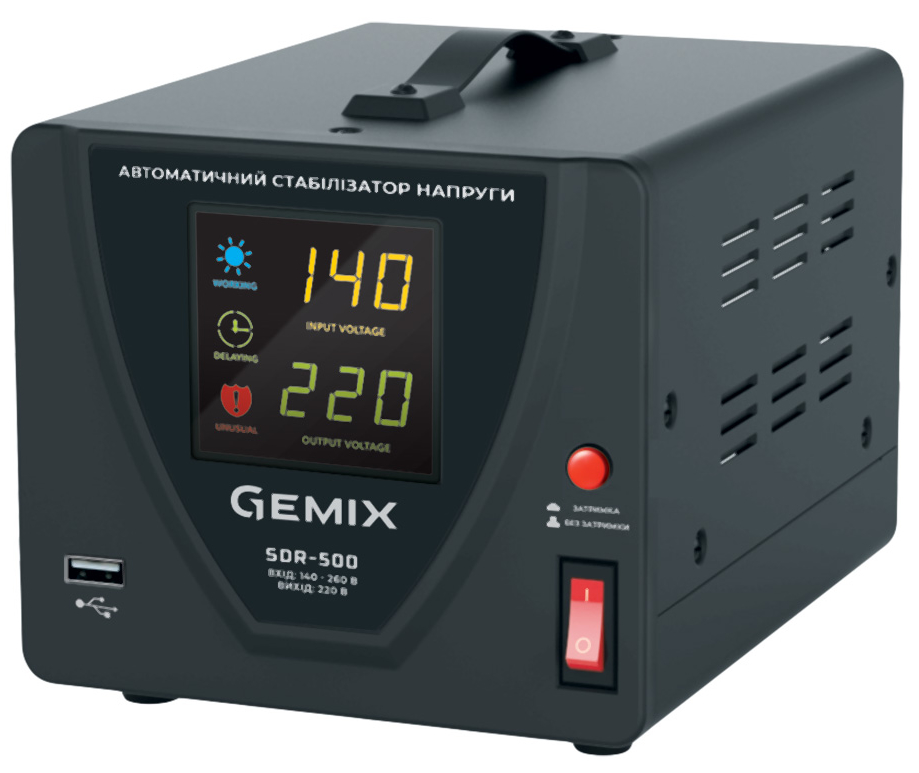

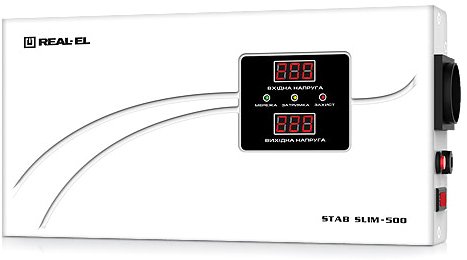

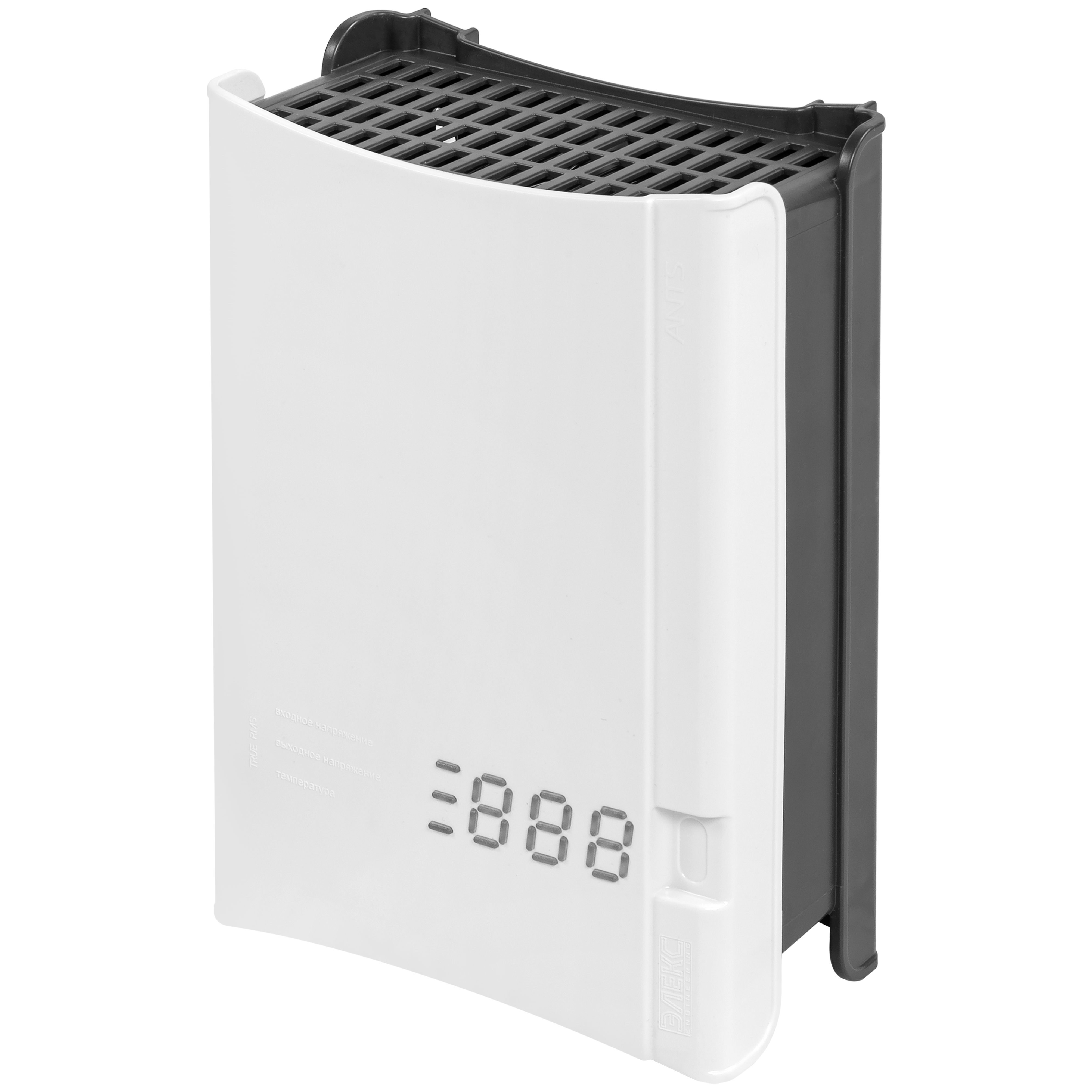

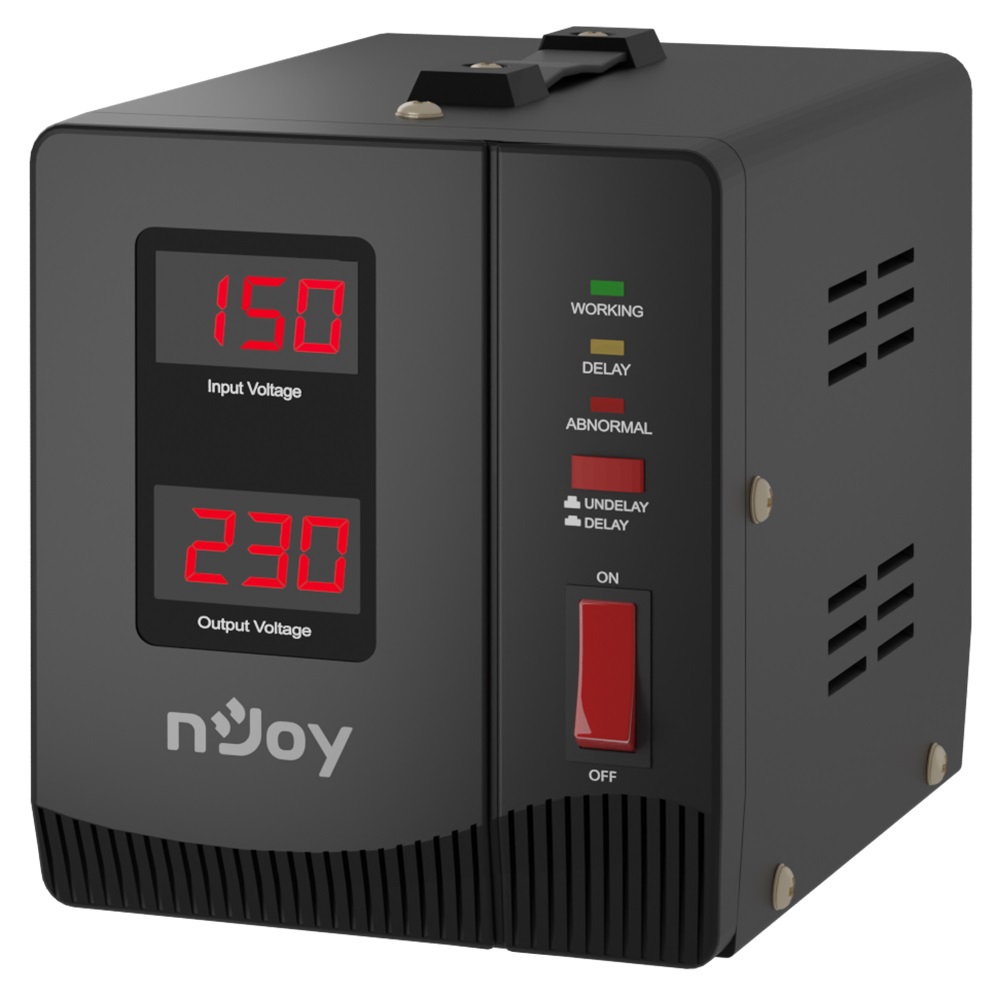

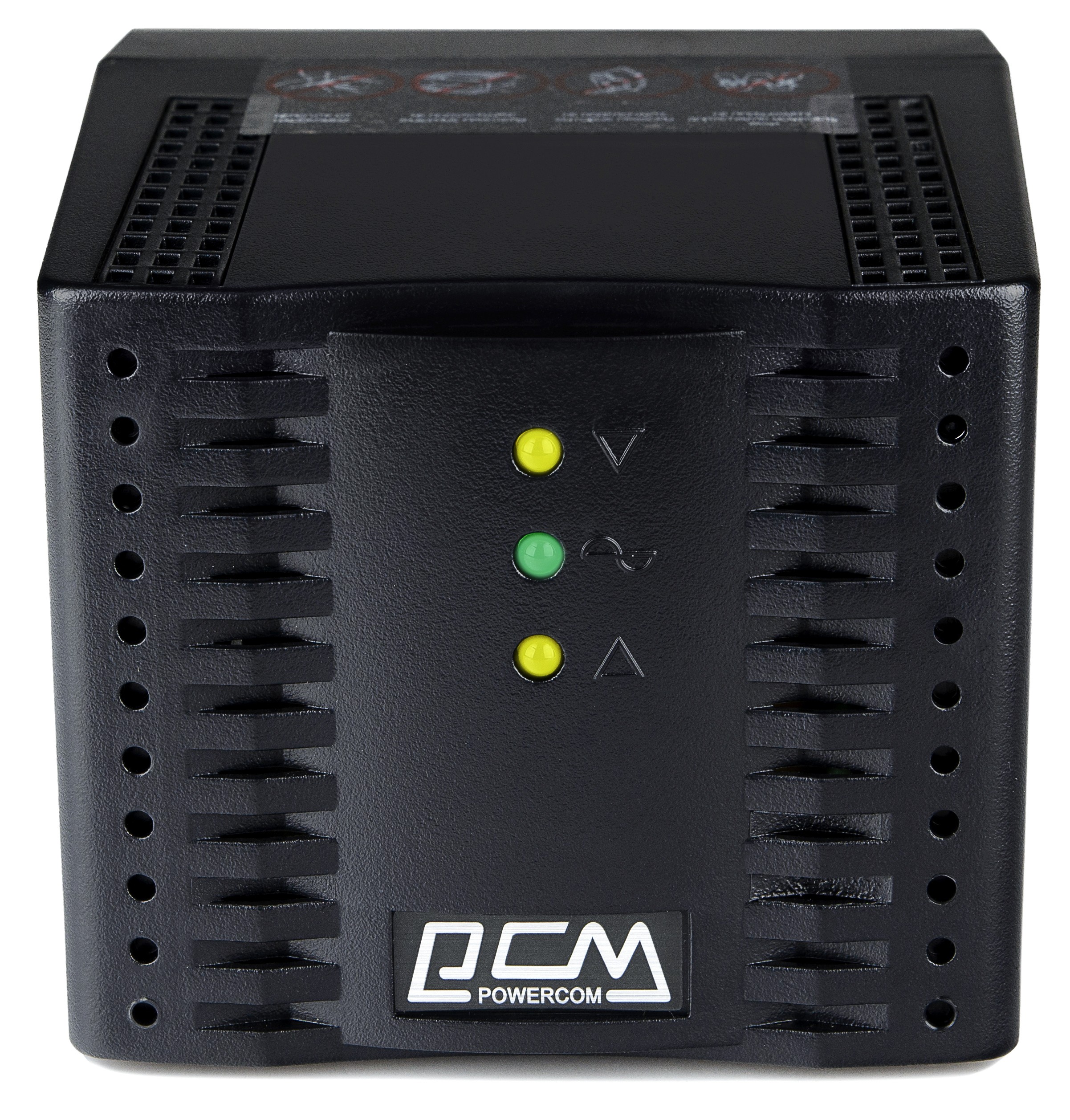

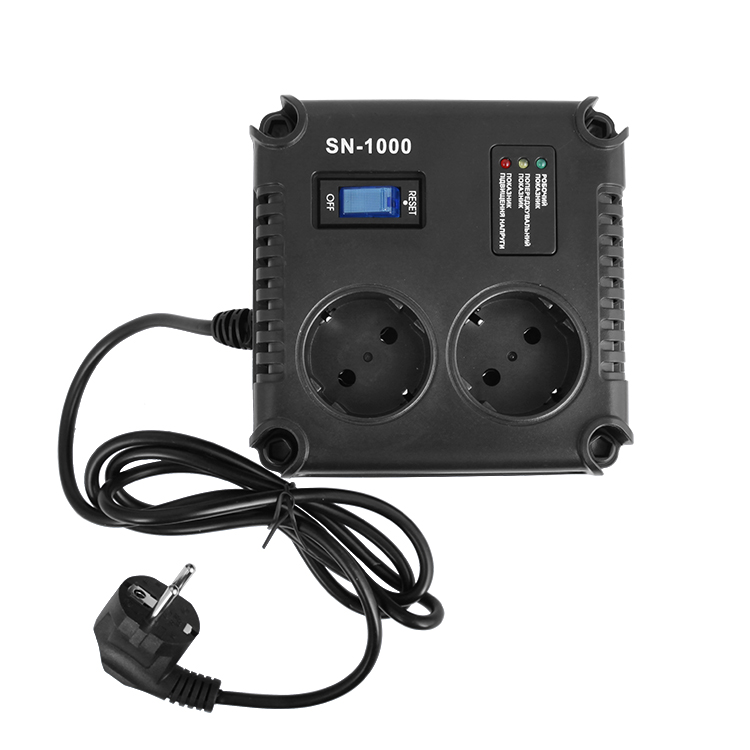

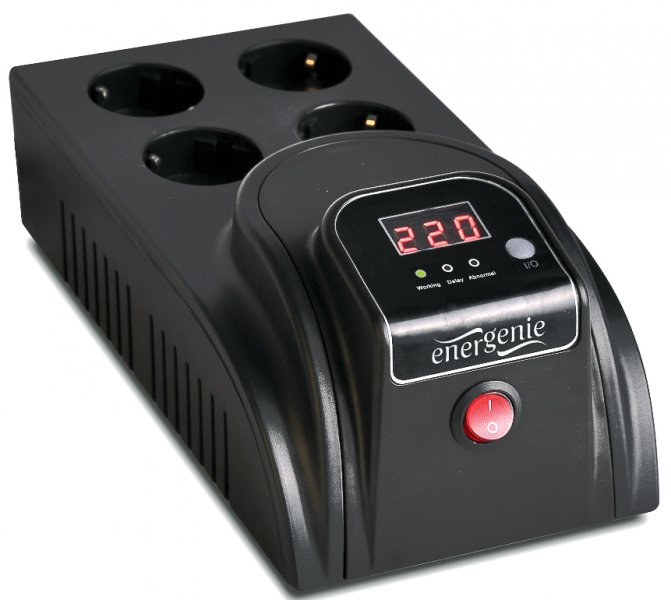

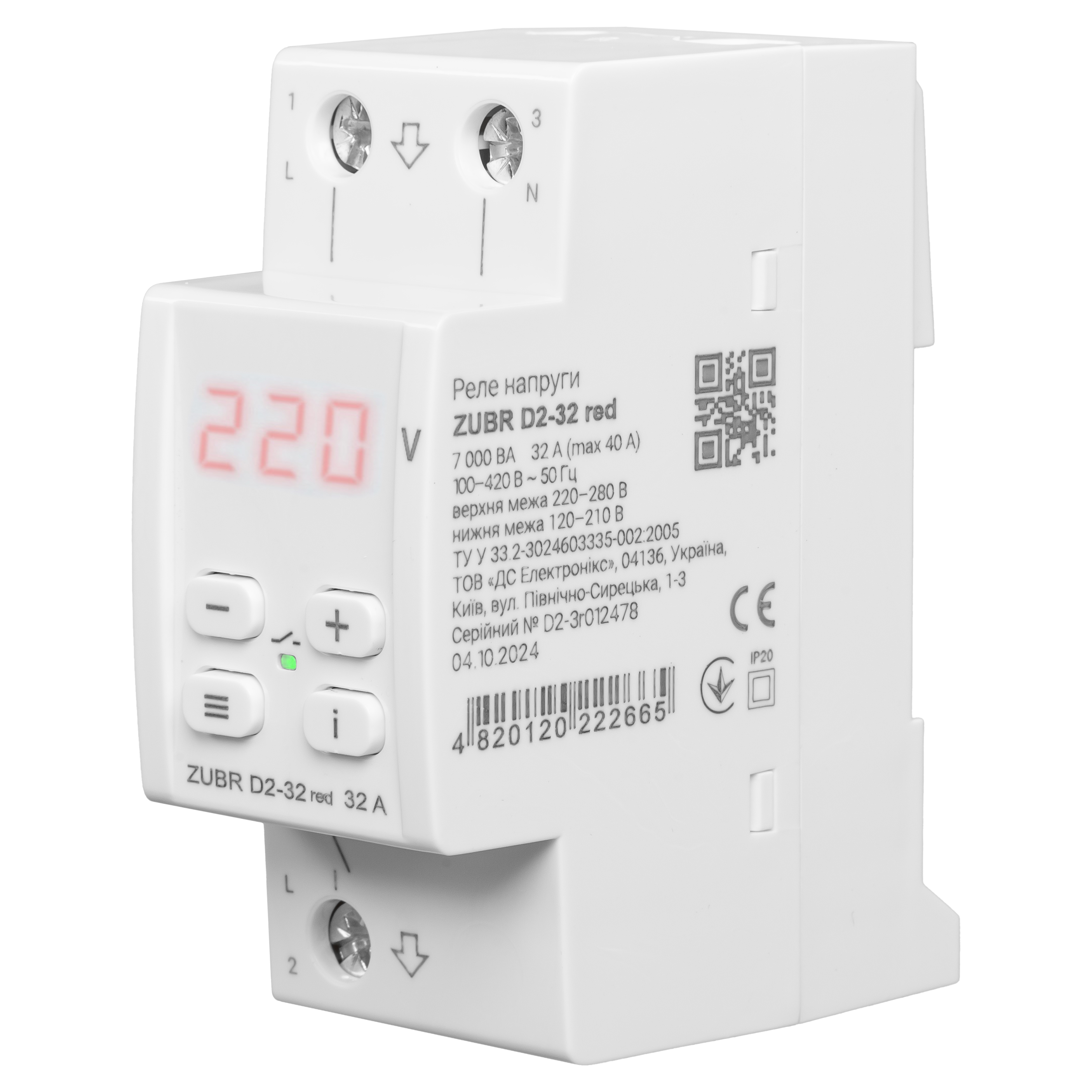

- Якщо плануєте використовувати стабілізатори або реле напруги, то не обов'язково купувати моделі на всю квартиру. Можна придбати регулятори для напруги та реле, розраховані на менше навантаження, тільки для деяких приладів, чутливих до коливань в мережі.

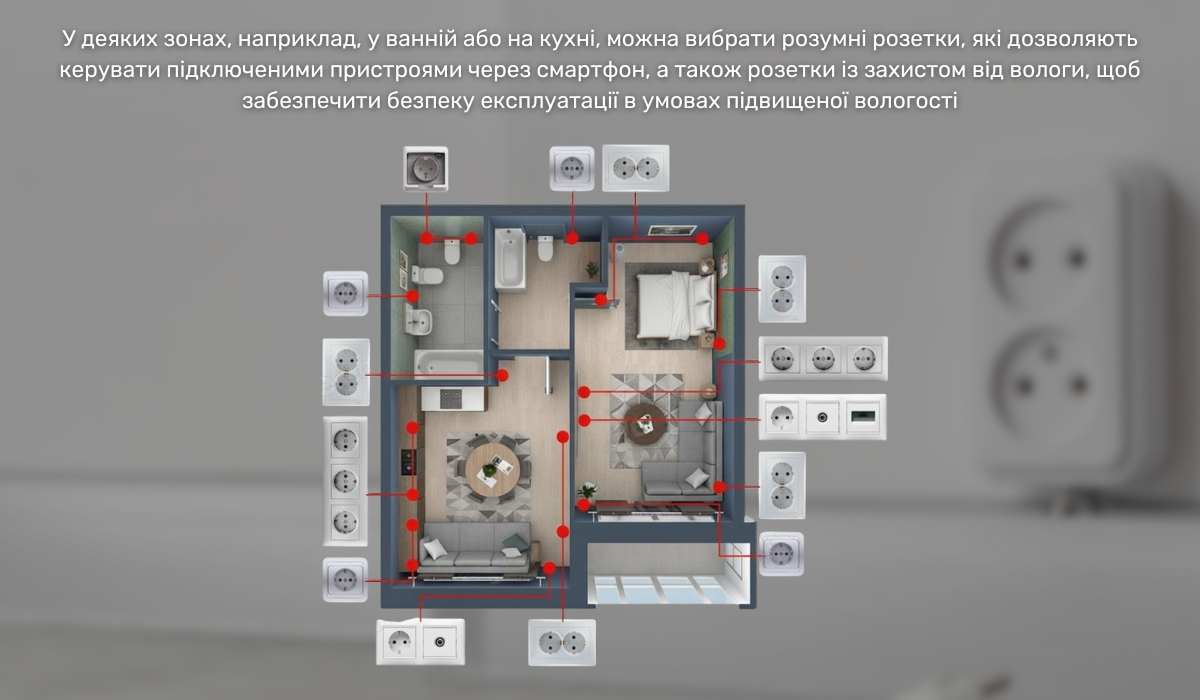

- Щоб не довелося використовувати подовжувачі, відразу плануйте необхідну кількість розеток в потрібних вам місцях. Наприклад, на робочому місці буде підключений комп'ютер, роутер, освітлення, можливо принтер та інша периферія. Значить потрібно не менше чотирьох розеток. У мультимедійній зоні – телевізор, акустична система, тюнер. Це вже три розетки. На кухні буде стаціонарна техніка – холодильник, посудомийна машина, варильна поверхня. Вони підключені до мережі завжди. А також потрібно передбачити можливість використовувати ручні інструменти, наприклад, міксер, кухонний комбайн та інші – бажано мати ще три вільні розетки. У спальні біля приліжкової тумбочки потрібно мінімум дві розетки – для локального світла і зарядки мобільного. Плануючи кілька розеток, потрібно розуміти, як зробити розводку від одного дроту – розетки підключаються одна до одної тільки паралельно.

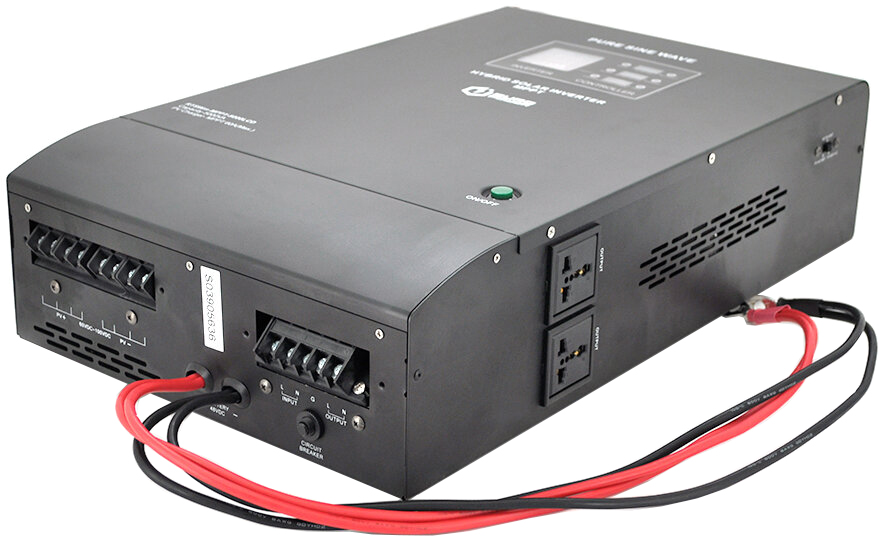

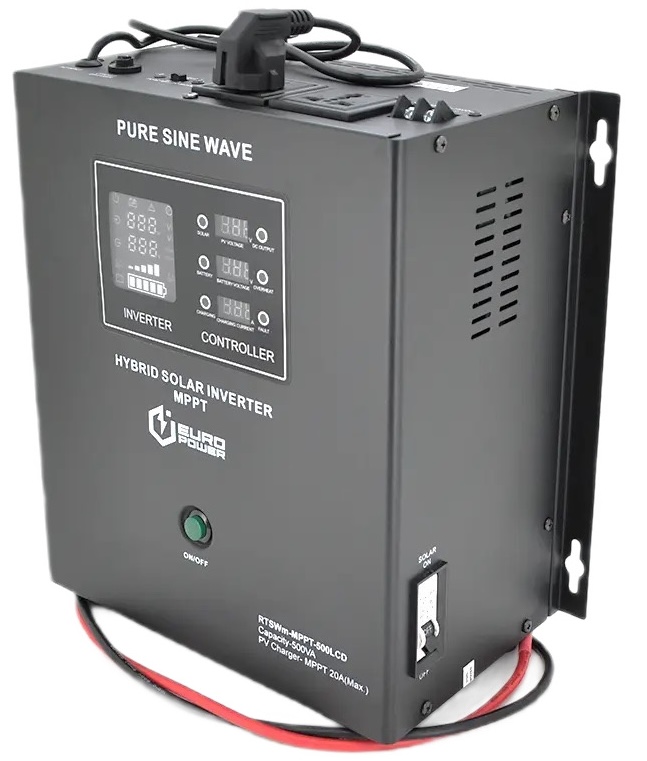

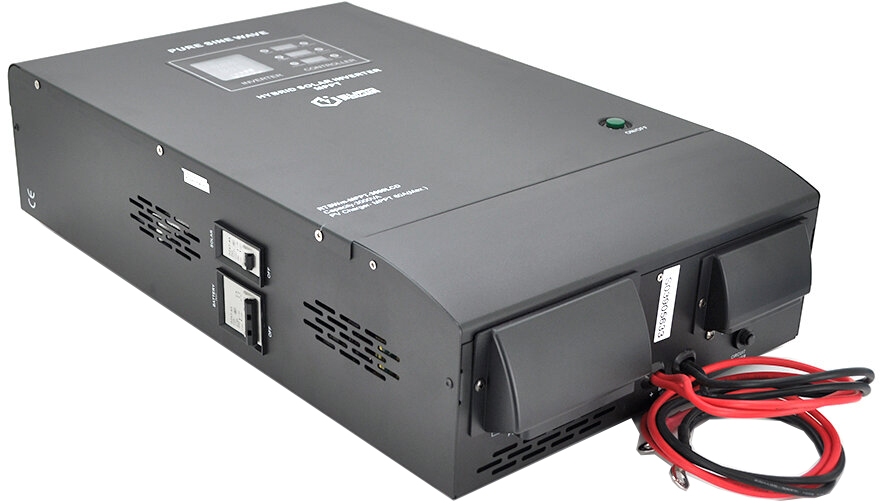

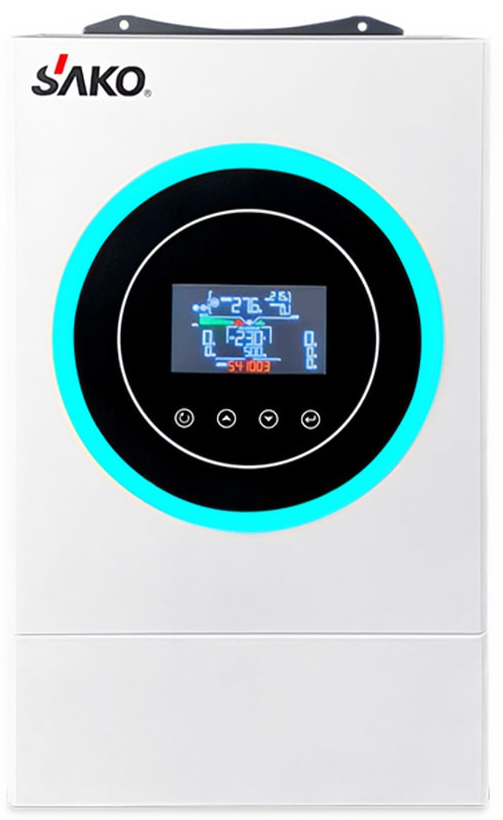

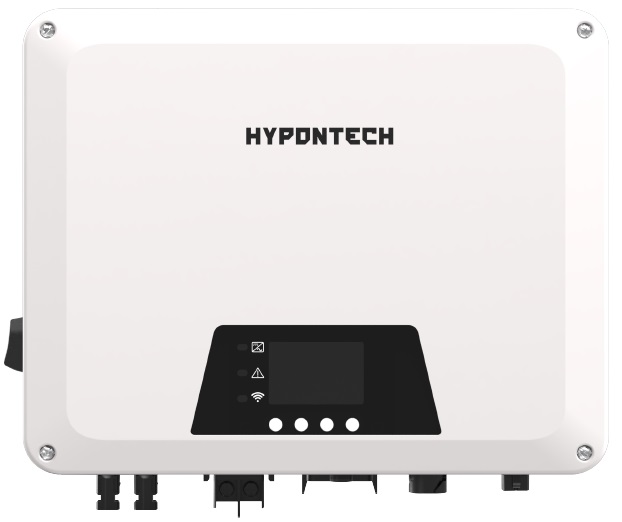

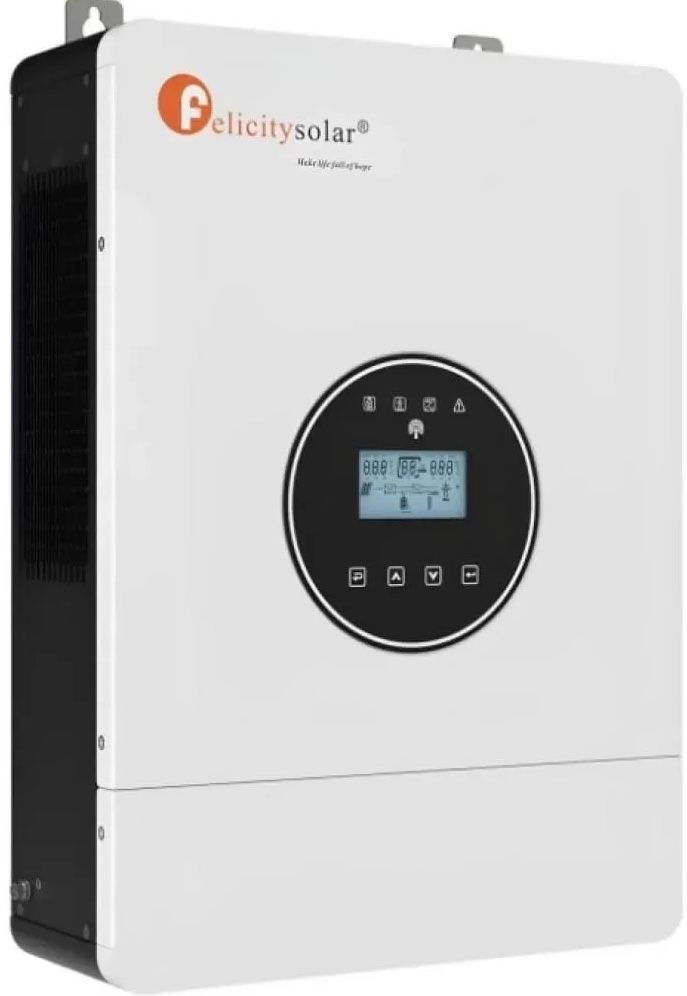

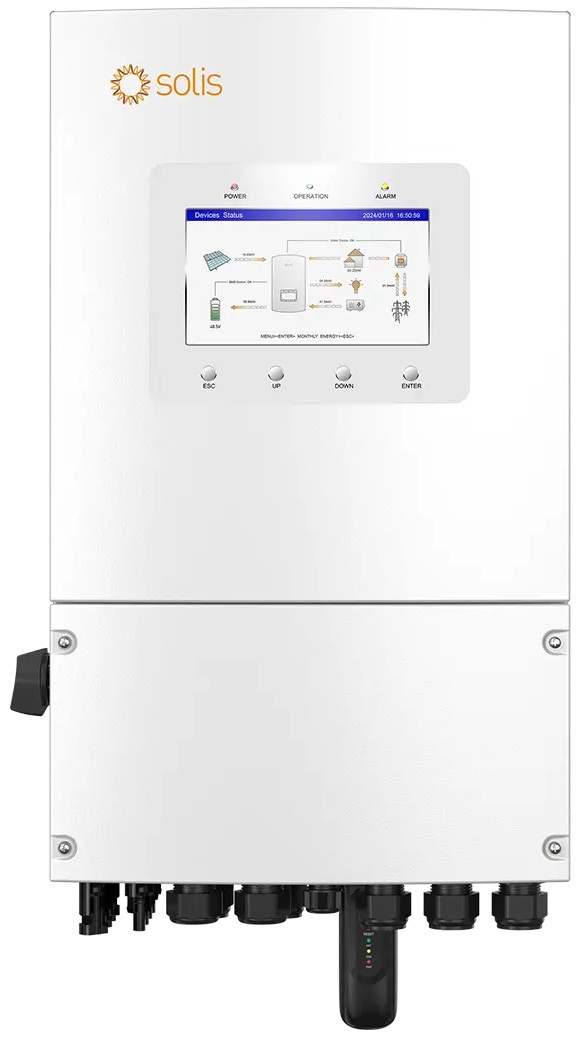

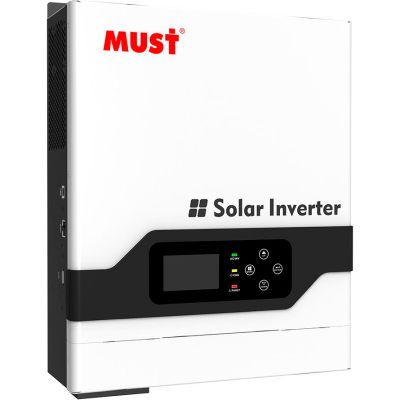

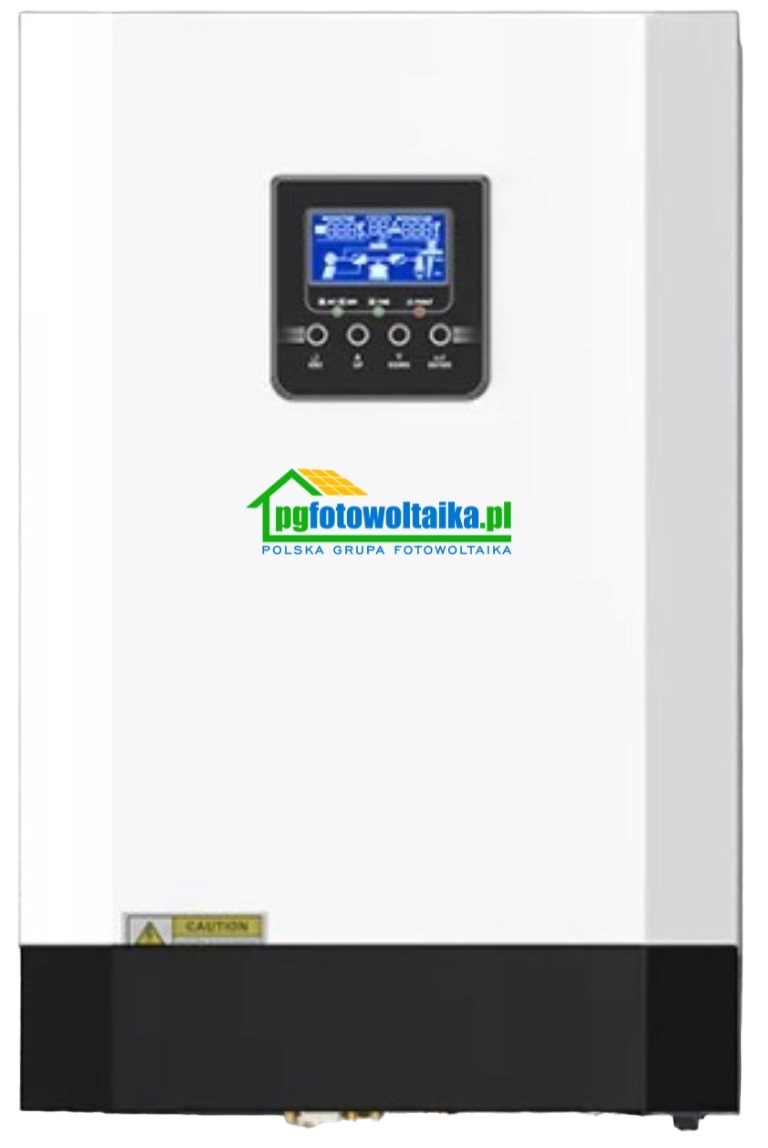

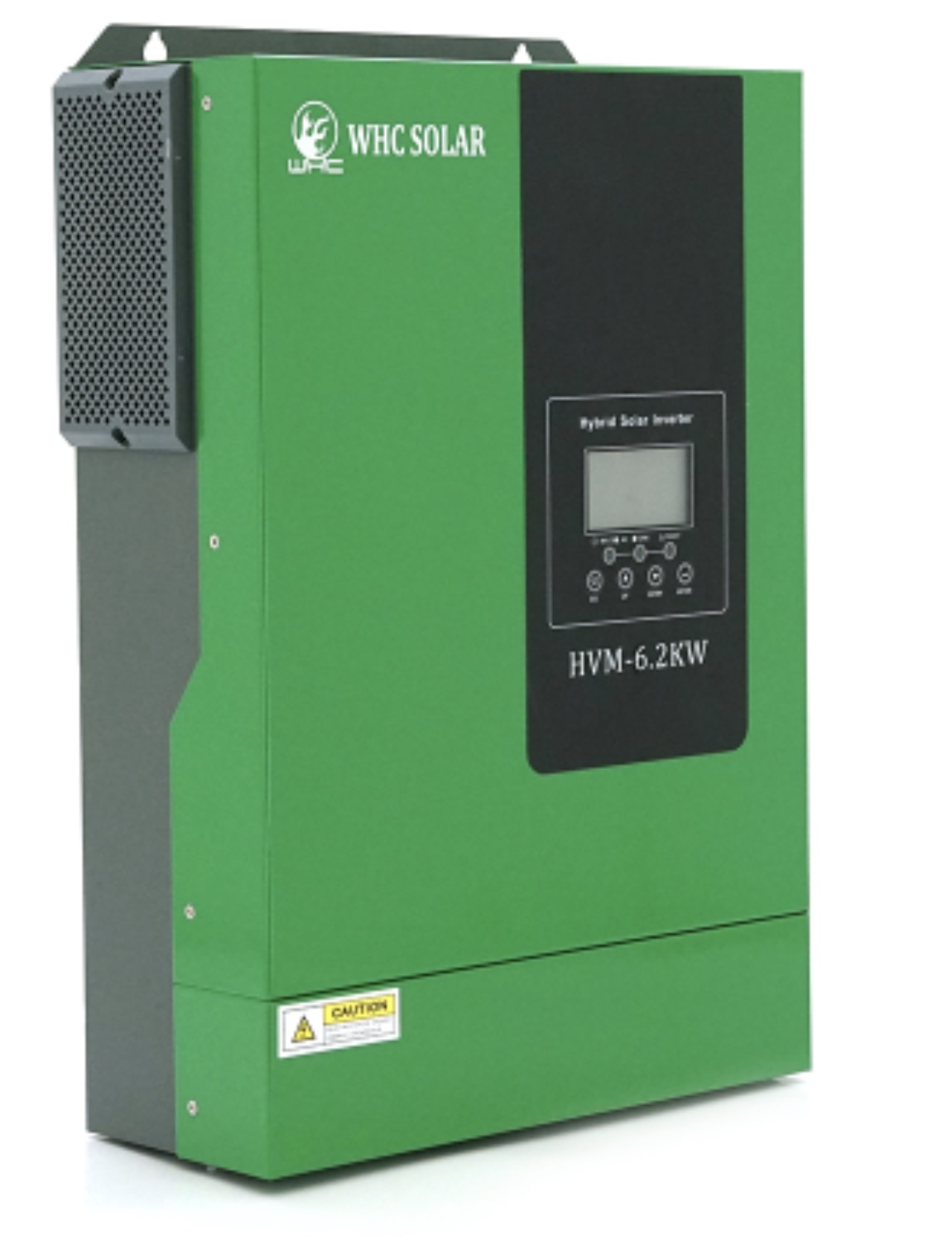

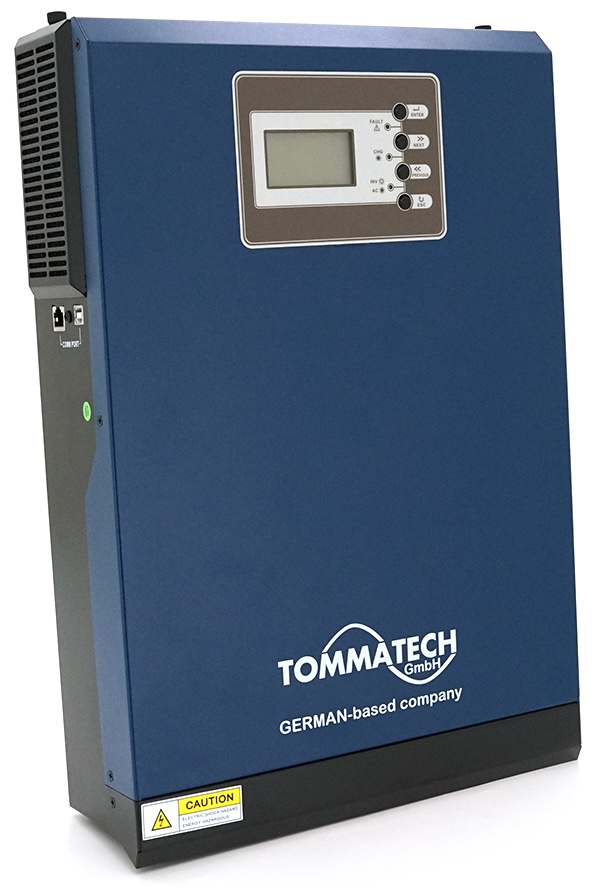

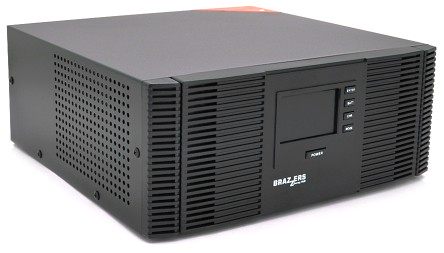

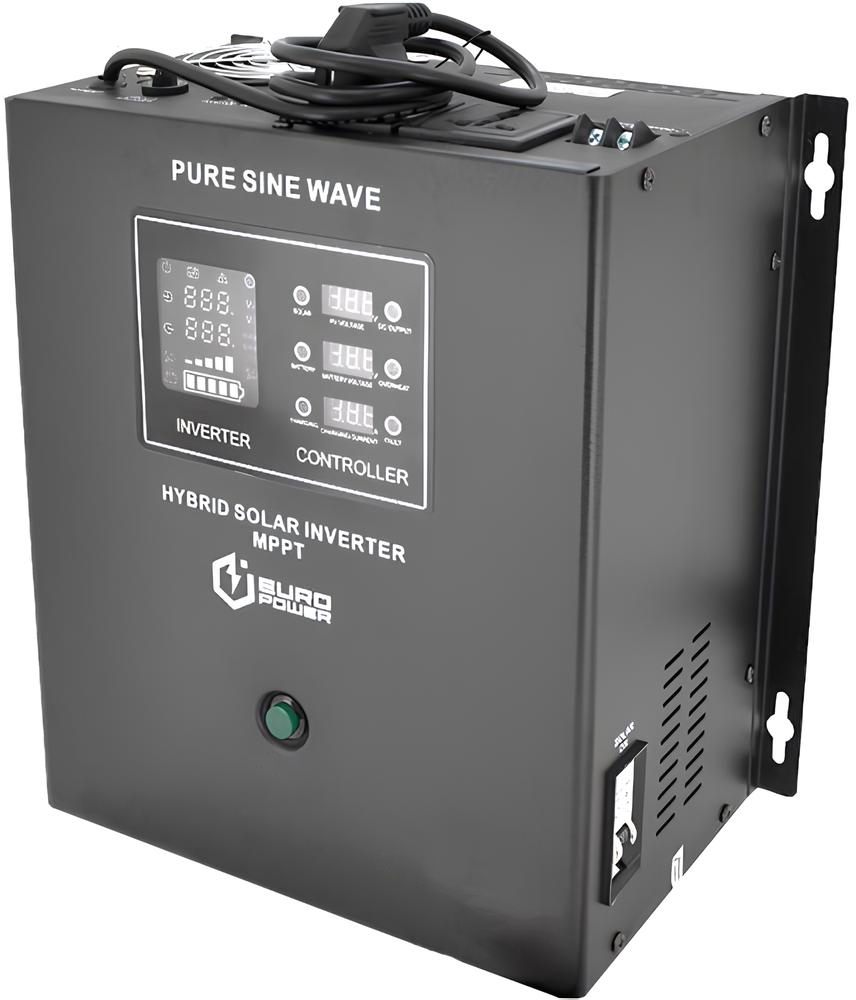

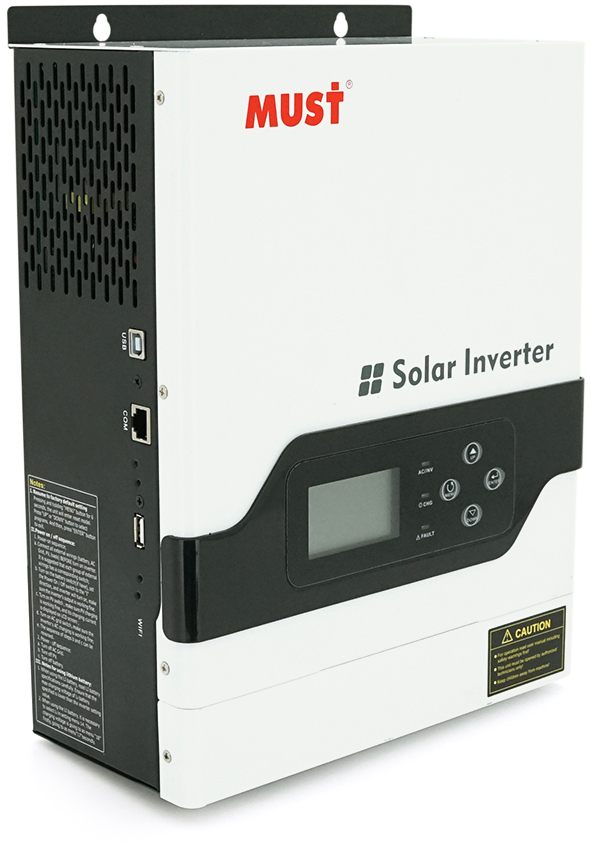

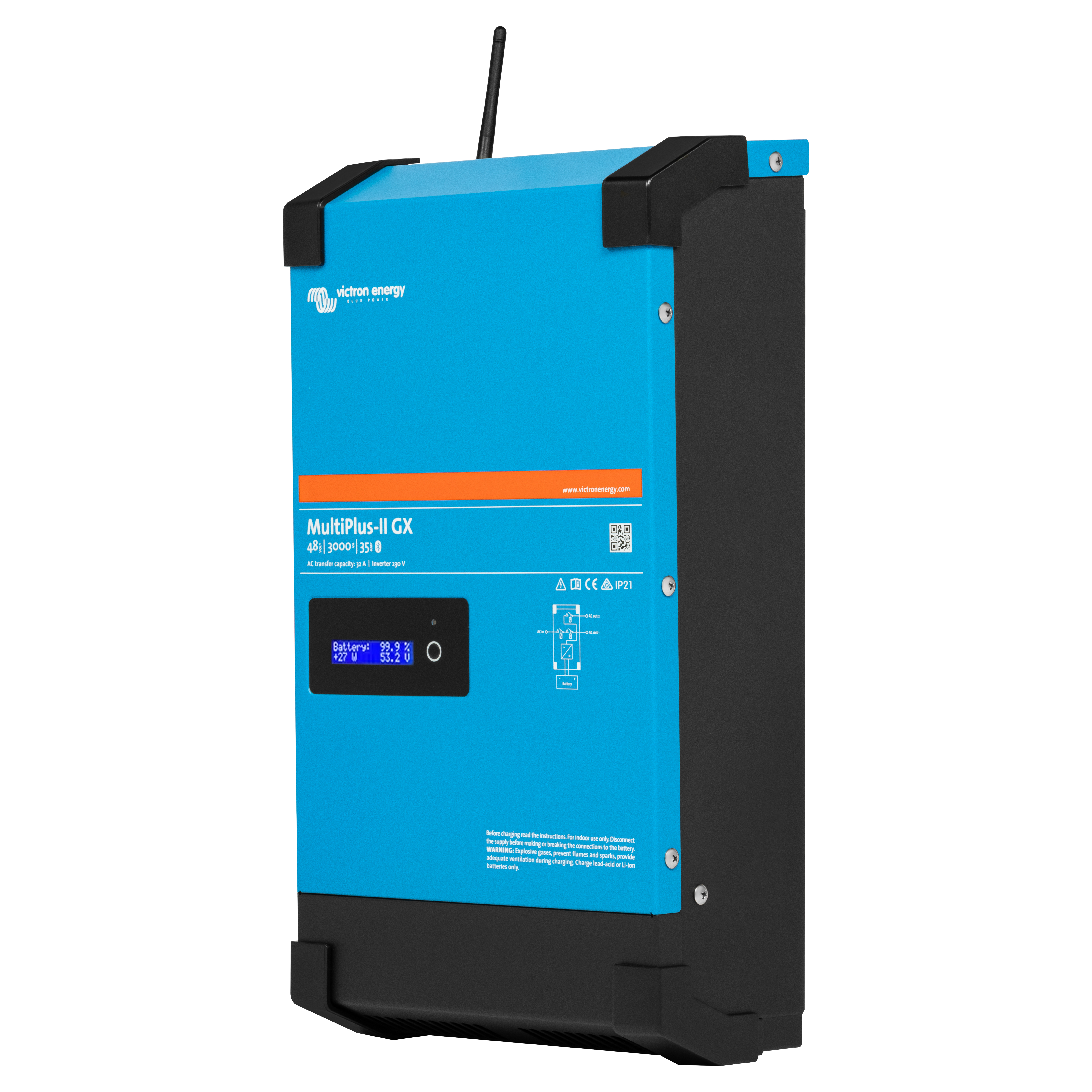

- Якщо ви використовуєте альтернативну енергетику, наприклад, організували у квартирі сонячну електростанцію (в Україні це досить популярно), то вам знадобиться монтаж додаткового обладнання. Виберіть, де будуть встановлені акумулятори, контролер, інвертори для напруги. З цього місця буде починатися проводка в цьому випадку, а не зі сходової клітки.
- Ні в якому разі не ігноруйте заземлення, якщо воно передбачене у вашій квартирі. Попри те що це додасть ще один провід, економити не варто. Це допоможе уникнути травм при експлуатації різною технікою.
- Як правильно зробити розводку електрики знає тільки досвідчений фахівець. Не варто робити проводку самостійно – це може призвести до травм, ламання дорогої техніки, пожеж. Роботу потрібно довірити професійному електрику.
- Ви можете замалювати для електрика бажану розводку у квартирі. Вказати, де і скільки розеток вам потрібно, де і яка саме техніка буде працювати стаціонарно, які будуть використовуватися освітлювальні прилади, для якого навантаження буде потрібна додаткова посилена проводка.
Тепер ви знаєте, як виконується розводка проводки у квартирі, які матеріали та обладнання вам знадобляться, де можна розмістити проводку. Пам'ятайте, що таку роботу повинен робити тільки фахівець. Ви можете надати йому бажаний проєкт.
