У наш час, коли в Україні часто трапляються не лише перебої з електропостачанням, а й стрибки напруги в мережі, важливо подбати про свою техніку та забезпечити її захист. Зробити це можна різними способами. Один із найнадійніших та найпростіших — придбання відсікачів напруги, які широко представлені на ринку. При грамотному виборі та правильному підключенні захисні реле можуть значно подовжити термін служби техніки, нівелюючи негативні впливи. Але в ряді ситуацій користувачі відзначають некоректну роботу реле напруги: помилки відображаються у вигляді кодів на дисплеї (якщо він передбачений), блимають індикатори, живлення відключається та відновлюється незалежно від напруги в мережі, спостерігаються інші відхилення від стандартної роботи. У такі моменти обладнання не працює належним чином. Причин, через які захисні пристрої не виконують свою функцію, може бути безліч. Щоб вам було простіше орієнтуватися в ситуації, рекомендуємо прочитати нашу статтю.
Проблеми реле напруги: основні несправності, виявлення помилок
Оскільки ми не тільки продаємо електрообладнання, але й маємо у штаті власні інженерний та монтажний відділи, до нас часто звертаються за консультацією, якщо помічають у роботі обладнання збої. Наприклад:
- реле напруги блимає та не вмикається;
- відсікач не вмикається, хоча струм у мережі є та його показники відповідають нормативним;
- реле постійно вмикається та вимикається — не працює стабільно;
- захисне обладнання гаряче, від нього йде специфічний запах тощо.
У деяких випадках, при виникненні збоїв у роботі реле або вимикача автоматичного, достатньо переувімкнути, в інших – необхідно внести зміни в налаштування роботи мережі, а в третіх — обладнання потрібно здавати в ремонт або купувати нове (виправлення проблеми потрібно довіряти фахівцям). Щоб вам було простіше зрозуміти, які несправності реле напруги могли виникнути та як краще діяти в тій чи іншій ситуації, ми підготували цей матеріал.
Чому не працює реле напруги: блимає, перезапускається, нагрівається?
Захист може працювати некоректно як через помилки в підключенні та налаштуваннях, так й внаслідок виникнення несправностей під час роботи. Розберемо проблеми, які зустрічаються найчастіше.

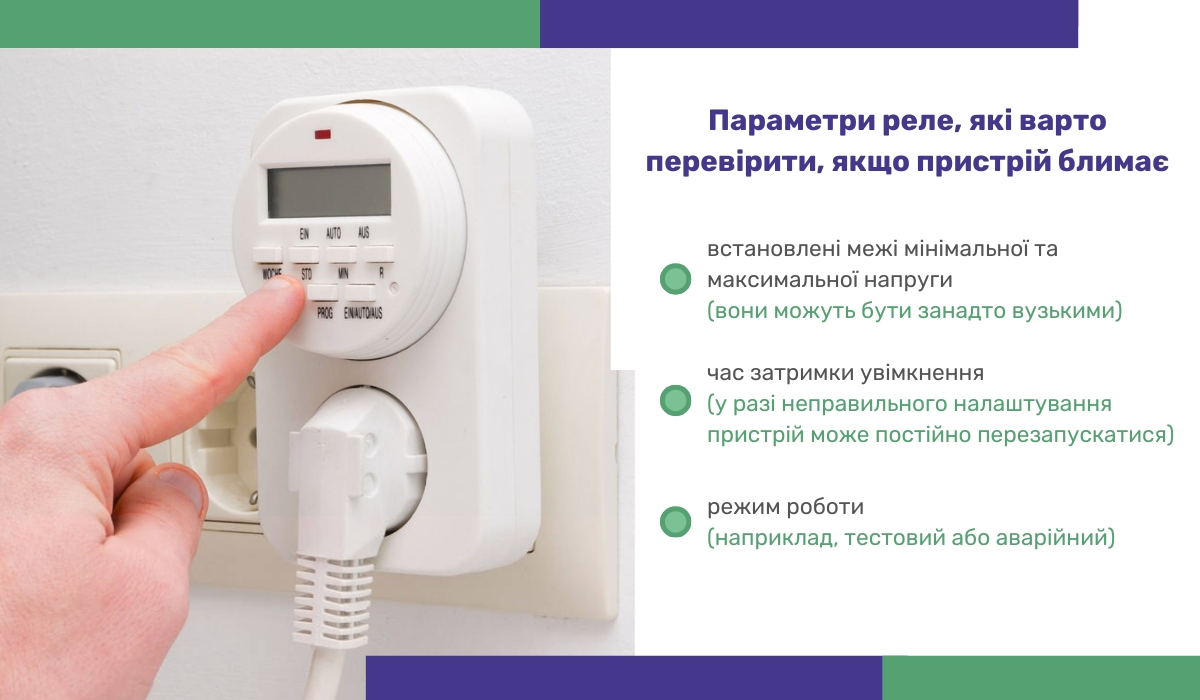

Чому блимає реле напруги?
Якщо у вас є інструкція до вашого пристрою, рекомендуємо вивчити її, оскільки блимання індикаторів та кодів на дисплеї може означати:
- Невідповідність поточної напруги в мережі нормативним показникам — живлення на обладнання після спрацювання захисту не подається. Якщо ваше обладнання оснащене дисплеєм, на ньому можуть відображатися поточні характеристики напруги, що допомагає візуально виявити проблему без додаткових інструментів. Після того як напруга нормалізується, обладнання запуститься автоматично та миготіння припиниться.
- Після аварійного відключення живлення запустився таймер, який відраховує час, через який буде під'єднано навантаження. У такому випадку необхідно почекати, поки закінчиться відстрочка, обладнання самостійно перезапуститься, якщо характеристики електроенергії відповідають нормативам.
- Поганий контакт на клемах реле, через що миготіння індикаторів відбувається хаотично. У такому випадку бажано перевірити проводку, якість з'єднань та затискачів.
- Несправність електроніки також може призвести до миготіння. Якщо у вас встановлено захисне реле в розетку та індикатори на ньому продовжують мигати, тоді як інша техніка працює стабільно, тоді, швидше за все, проблема безпосередньо в пристрої. Його можна спробувати переналаштувати. Якщо це не допомогло, рекомендуємо віднести пристрій до сервісного центру для діагностики та ремонту або замінити.
Інформацію про те, як відключити реле напруги, дивіться в інструкції до обладнання. Враховуйте, що модуль знаходиться під напругою, та якщо у вас модель, що монтується в щитовій, — з метою безпеки краще знеструмити об'єкт до початку робіт.
Несправності, які свідчать про те, що потрібен ремонт реле напруги
Багато моделей захисних пристроїв мають вбудовану електроніку, тому ремонт реле бажано довіряти професіоналам, які мають достатній досвід, обладнання та знання. Якщо у вас виникли проблеми з роботою відсікача напруги, необхідно не тільки віднести його в ремонт, але й виявити причину виникнення проблеми, щоб не допустити повторення ситуації в майбутньому. Розберемо проблеми, що зустрічаються найчастіше.
Після короткого замикання не працює реле напруги
Деякі власники приміщень, купуючи та встановлюючи пристрої захисного відключення, помилково припускають, що в разі короткого замикання воно захистить від негативного впливу не тільки людей, але й техніку. Насправді УЗО захищає лише людей, оскільки моніторить наявність витоку струму. А реле напруги при короткому замиканні, коли напруга різко зростає, відключає живлення приладів, що йдуть за ним. При цьому в самому реле найчастіше згорає електроніка.
Тому, якщо є підозра, що сталося коротке замикання в електромережі, безпосередньо на реле або стабілізаторі, необхідно перевірити цілісність проводки візуально та за допомогою мультиметра. Потім потрібно перевірити контакти на реле; якщо самостійно не можете це зробити, тоді варто звернутися до сервісного центру. Перед тим як перевіряти реле стабілізатора напруги або розбирати обладнання, обов'язково відключіть його від мережі, щоб мінімізувати ризик ураження струмом. Під час огляду звертайте увагу на потемніння в зоні контактів, зміна кольору може свідчити про наявність пробоїв. Якщо ви раніше не мали досвіду перевірки пристроїв, краще зверніться до сервісного центру.
Нестабільна робота реле напруги: помилка внаслідок зносу електромеханічного елемента
Якщо ви помітили, що при підключенні навантаження відсутній характерне клацання (контакт залишається розімкнутим) або обладнання видає звуки, відмінні від стандартних, корпус реле стає теплим, живлення навантаження нестабільне та здійснюється з перебоями, тоді варто перевірити стан електромеханічних елементів. Адже в процесі експлуатації, внаслідок впливу зовнішніх негативних факторів та природного зносу, контактні механізми можуть піддаватися корозії, зміщуватися, отримувати інші пошкодження. Для усунення неполадок необхідно провести заміну електромеханічної групи елементів, перевірити, в якому стані перебуває провід та з'єднання.
Не вмикається або часто вибиває реле напруги через проблеми з джерелом живлення всередині пристрою

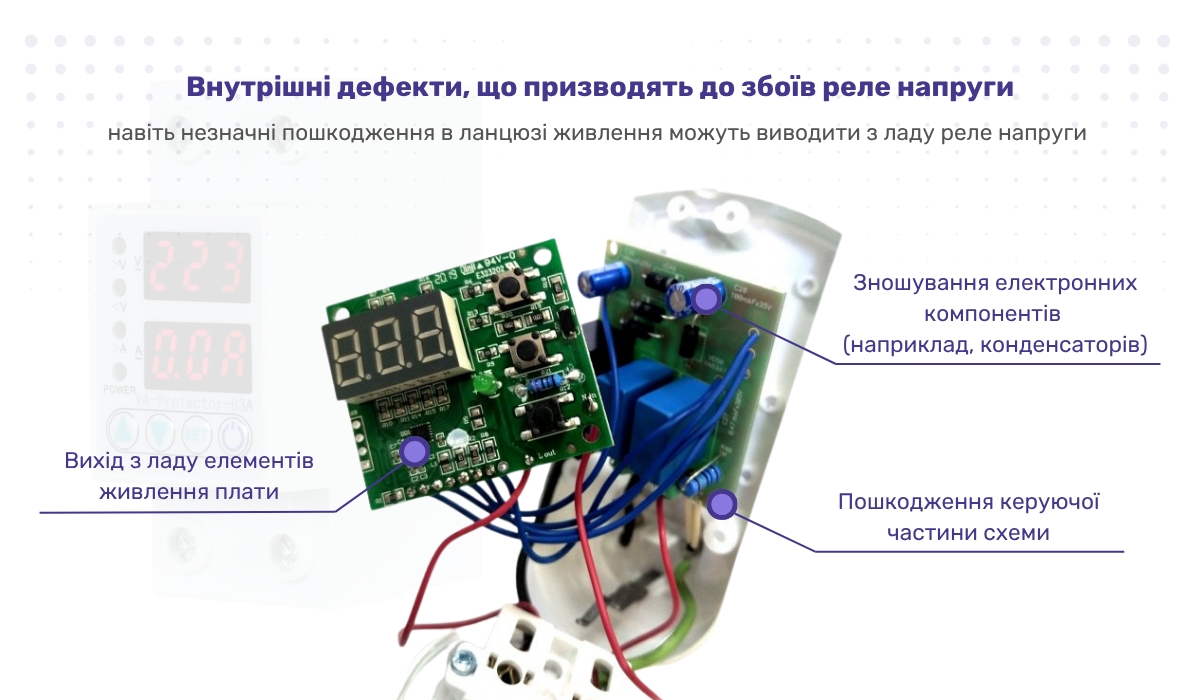

Якщо ви відчуваєте від захисного відсікача неприємний запах, його дисплей тьмяний та блимає, ви чуєте клацання, але пристрій не запускається або часто перезапускається, велика ймовірність, що є проблеми з блоком живлення всередині модуля. Таке обладнання бажано віднести в сервіс, де зможуть перевірити, чи згоріло реле напруги в цілому, або ж заміна декількох деталей може повернути пристрій до роботи. З ладу можуть вийти конденсатори, варіатори, імпульсні стабілізатори та інші деталі, на деяких з яких може зберігатися залишкова напруга. Перевірка реле напруги повинна виконуватися сертифікованими фахівцями, щоб мінімізувати ризик виникнення потенційно небезпечних ситуацій.
Реле напруги не вмикається: параметри мережі не відповідають робочому діапазону
Якщо вам здається, що реле напруги вимикається без видимих причин, радимо переконатися, що налаштування вашого модуля відповідають реальним показникам напруги в мережі. На жаль, у наші дні через значні руйнування інфраструктурних об'єктів в Україні напруга може бути як вище 230 В, так й нижче 190 В. У таких випадках багато моделей відсікачів переривають живлення навантаження. Якщо така ситуація трапляється часто, рекомендуємо використовувати АВР, який можна підібрати під ваш об'єкт в інтернет-магазині, щоб забезпечити стабільну роботу техніки.
Реле напруги не реагує на подачу живлення: вихід з ладу електронних компонентів
Якщо розглянути доступні для покупки відсікачі напруги та контролери, ви побачите, що більшість моделей комплектуються електронікою. Ознаками того, що саме електроніка вийшла з ладу, є те, що гуде реле напруги, живлення в мережі відповідає допустимим параметрам, а на навантаження енергія не надходить, дисплей блимає або не світиться. Як правило, такі неполадки виникають після різких перепадів напруги та температур, під час роботи обладнання в умовах підвищеної вологості. Щоб певно визначити, чому відключається реле напруги та не подає живлення на навантаження, рекомендуємо віднести прилад для тестування до сервісного центру.
Помилки підключення, які призводять до виникнення несправності реле регулятора
Іноді до нас звертаються з питанням, чому вибиває реле напруги, в той час, як контролер напруги та інші пристрої показують, що на цю мить параметри роботи електропроводки відповідають нормативним. У таких ситуаціях рекомендуємо переконатися, що реле підключено правильно (полярності не переплутані), всі рекомендації виробника, що прописані в інструкції, дотримуються. Якщо під час перевірки виявлено помилку, необхідно не тільки перепідключити обладнання, але й перевірити, чи не згоріло воно. Деякі моделі з АС-живленням досить чутливі та можуть вийти з ладу, якщо монтаж виконано з помилками (переплутано вхідну та вихідну клеми, відсутнє заземлення або переплутано фази). До початку монтажних робіт рекомендуємо також переконатися, що обладнання вибрано вами правильно:
- перевірте правильність вибору реле за кількістю фаз та допустимим максимальним струмовим навантаженням та іншими параметрами;
- переконайтеся, що перетин проводів та система з'єднання кабелю вибрані відповідно до рекомендацій виробника техніки;
- перевірте цілісність ізоляції.
Довіряти роботи з установки захисних модулів бажано професіоналам, це допоможе мінімізувати ризик помилок та проблем при експлуатації реле напруги.
Експлуатаційні характеристики, що впливають на роботу реле напруги та виникнення помилок
При грамотному виборі захисні реле, якщо вони коректно встановлені та налаштовані, допомагають забезпечити стабільну роботу електрообладнання, захищають його від негативного впливу низької та високої напруги в мережі. Іноді проблеми в роботі відсікачів напруги виникають внаслідок збоїв при:
- Різкому багаторазовому зниженню напруги в мережі. Коли напруга часто низька, а на пристрої встановлено максимальну затримку для перезапуску, у користувачів може скластися враження, що прилад вийшов з ладу, особливо якщо він не має дисплея, що відображає поточні параметри. Якщо у вас встановлена керована розетка, проконтролювати характеристики стаціонарної мережі можна за її допомогою або за допомогою мультиметра.
- Стрибки напруги, коли показники перевищують допустимі. У процесі припинення живлення навантаження може статися збій у роботі реле, та воно не зможе самостійно перезапуститися. Якщо ви впевнені, що напруга вже стабілізувалася, а живлення навантаження не відновилося, рекомендуємо вивчити інструкцію до пристрою, щоб дізнатися, як перезавантажити реле напруги. У ряді моделей їх потрібно тимчасово відключити від живлення, в інших – зробити це можна комбінацією кнопок на корпусі.
У реле, які оснащені дисплеями, коди помилок можуть виводитися на екран. Вивчивши інструкцію з експлуатації до таких модулів, можна зорієнтуватися в тому, що сталося під час роботи та як налаштувати реле напруги.
Як перевірити, чи працює реле, та виявити наявність несправностей
Якщо ви помітили, що навантаження не отримує живлення, індикатори на відсікачі блимають, на дисплеї з’являється код помилки або виникли інші підозри щодо проблем із реле, радимо не відкладати це на потім та одразу розібратися в ситуації. Щоб перевірити обладнання, рекомендуємо:
- провести візуальний огляд пристрою на наявність пошкоджень, окиснення, потемніння. Також іноді про проблеми з обладнанням свідчить поява неприємного запаху;
- якщо модуль підключений до мережевого подовжувача, рекомендуємо встановити його в іншу розетку, щоб переконатися, що проблема саме в ньому;
- за допомогою мультиметра виміряти опір на котушках, звіривши показники із зазначеними в інструкції до реле;
- перевірити контакти на наявність окиснення, щільність з'єднань;
- протестувати модуль під навантаженням.
Якщо в процесі вимірювань та тестування під навантаженням ви помічаєте наявність помилки, реле напруги не працює як слід, тоді бажано звернутися до сервісного центру або замінити пристрій. Сподіваємося, що наша стаття допомогла вам розібратися, як зрозуміти, що реле не працює, та що може бути причиною помилок (несправностей). Якщо у вас залишилися питання щодо цієї теми, вам потрібна допомога у виборі електрообладнання, ви хочете уточнити характеристики того чи іншого реле, доступного для покупки в нашому інтернет-магазині, звертайтеся за консультацією до експертів ВЕНКОН.
