Сьогодні туалети є не лише у квартирах, а й у приватних будинках, котеджах та багатьох дачних будиночках. Наявність такого приміщення в будівлі підвищує рівень комфорту, але його облаштування вимагає додаткових інженерних рішень. Власникам об’єктів необхідно приділити увагу не лише організації водопостачання та каналізації, а й вентсистемі.
Щоб вам було простіше зорієнтуватися в тому, як має бути організована вентиляція в туалеті, на що звернути увагу під час вибору обладнання та його монтажу, ми підготували цю статтю. Наша компанія понад 10 років спеціалізується на продажу обладнання, а також має власний інженерний відділ, фахівці якого організували безліч систем вентиляції «під ключ» на об’єктах житлового, комерційного та виробничого фонду, у місцях загального користування та інших приміщеннях. Для написання цієї статті використано рекомендації експерта з систем вентиляції та кондиціонування Богдана Березенського, який знає про системи повітрообміну практично все.

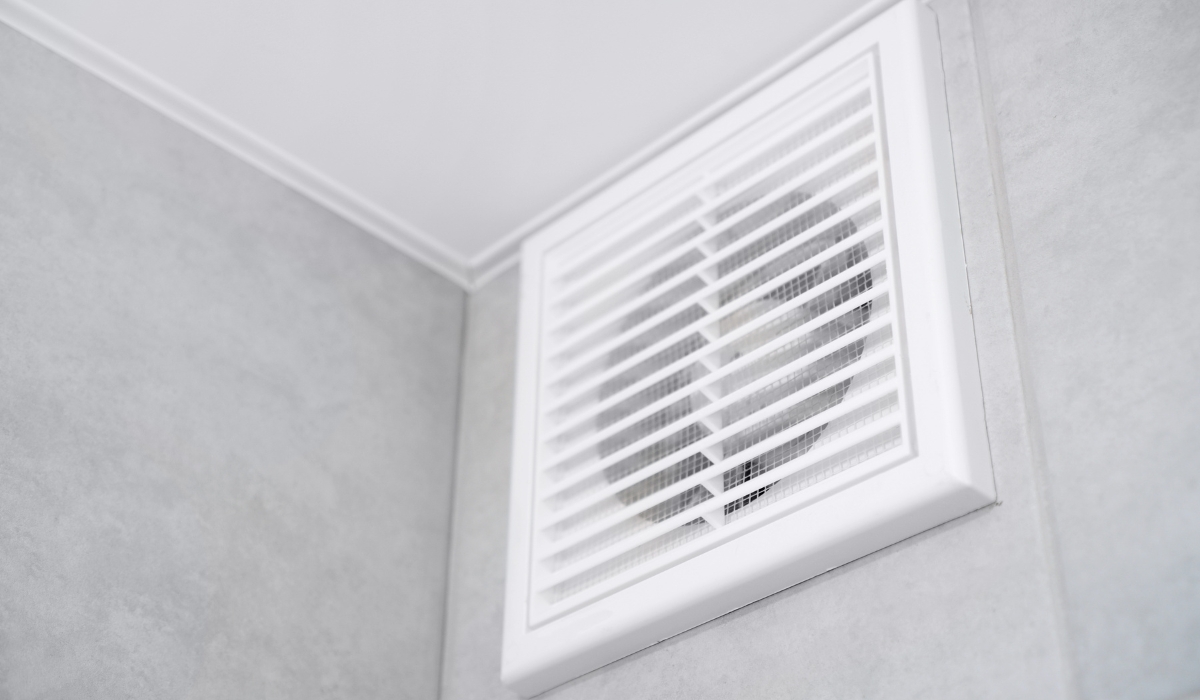

Вентиляція в туалеті — проєктування, монтаж, обслуговування
Кожен із нас знає, наскільки температура повітря, вологість та інші параметри, що характеризують мікроклімат, важливі для комфорту. Сьогодні ми хочемо звернути увагу на те, якими можуть бути наслідки, якщо вентиляція в туалеті у квартирі, будинку, офісі або на інших об’єктах не працює або працює погано:
- Рівень вологості може перевищувати нормативні показники, внаслідок чого на поверхнях утворюватиметься грибок та інша патогенна мікрофлора. При потраплянні в дихальні шляхи спори грибка сприяють виникненню алергії та інших захворювань.
- Неприємні запахи з унітаза можуть тривалий час створювати дискомфорт, а при відкритті дверей — поширюватися в сусідні приміщення.
- Якщо вентиляція в багатоповерхових будівлях організована через централізовані шахти, які закриті решіткою вентиляційною без зворотного клапана, існує ризик потрапляння запахів разом із відпрацьованим повітрям із загальних каналів у вашу туалетну кімнату, що погіршує мікроклімат.
- Якщо санвузол суміщений, під час прийняття гарячого душу чи відпочинку у ванній температура повітря може підвищуватися вище комфортного рівня.
- Надмірна вологість сприяє передчасному руйнуванню оздоблювальних матеріалів, використаних під час ремонту приміщення, а також появі іржі на металевих деталях (фурнітурі).
Ми розповіли лише про найбільш очевидні негативні фактори, з якими можуть стикатися користувачі та власники об’єкта, коли повітрообмін у туалеті є неякісним; насправді проблем може бути більше. Щоб їх мінімізувати, необхідно на етапі будівництва або облаштування приміщення продумати, як буде реалізована вентиляція.
Методи організації вентиляції у туалеті
Історично склалося так, що раніше в більшості випадків використовувався природний повітрообмін у приміщеннях (не тільки в туалетах, а й на кухнях, у житлових кімнатах, офісах). Сьогодні все частіше власники приміщень віддають перевагу сучасним вентиляторам у туалет та ванну, організовуючи за їх допомогою витяжку відпрацьованого повітря. Існують різні схеми повітрообміну, обирати, яка вентиляція потрібна для вашого туалету, необхідно з урахуванням:
- розташування кімнати. У багатоповерхових будівлях найчастіше туалети та санвузли розміщені всередині будівлі, не мають зовнішніх стін, зате межують із централізованими вентиляційними шахтами та загальнобудинковими каналами. У приватних будинках, котеджах, дачних будиночках, шале туалети можуть мати зовнішні стіни — відведення повітря може здійснюватися природним або механічним методом безпосередньо на вулицю;
- розмірів приміщення та встановленого в ньому обладнання — чим більше точок водоспоживання, тим вищим буде рівень вологості;
- кількості користувачів, бюджету та інших факторів.
Проаналізувавши нюанси, описані вище, ви можете для свого об’єкта обрати один із методів, про які ми розповімо далі.

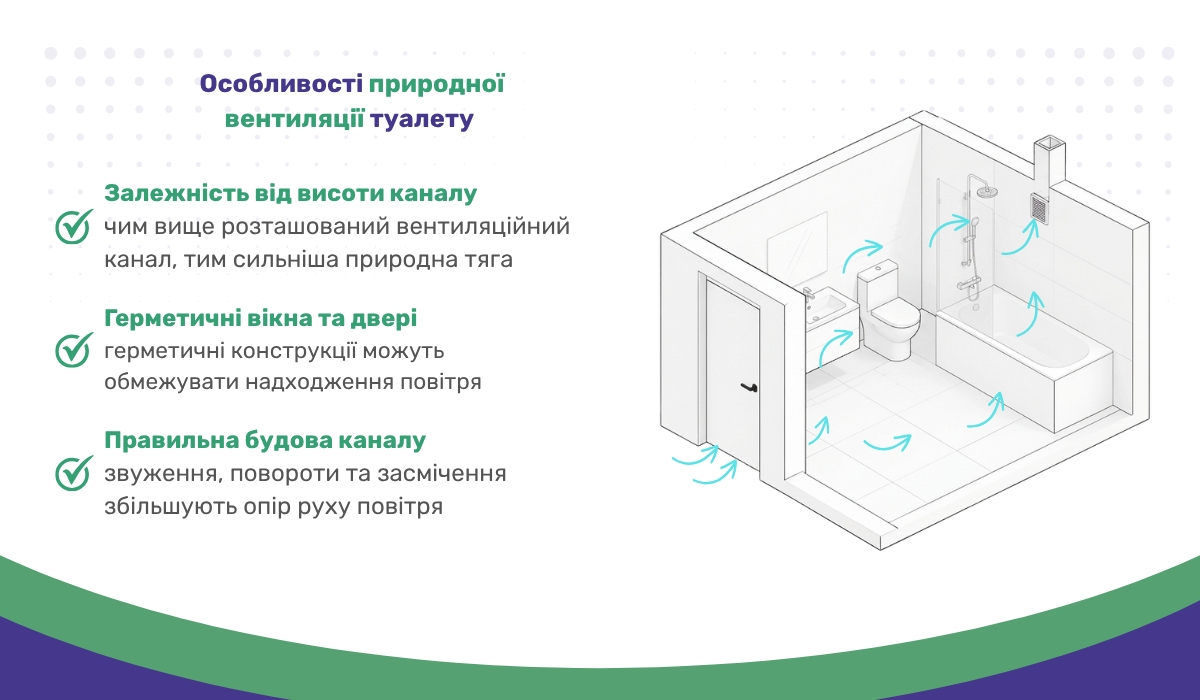

Природна вентиляція туалету
Природний повітрообмін у туалеті відбувається внаслідок різниці температур між приміщенням та вулицею, тиску вітру (тяги), що виникають під час переміщення повітря по трубах (повітроводах, каналах вентиляційних шахт). Серед переваг цього методу можна відзначити:
- Мінімальні інвестиції на етапі монтажу та запуску. У більшості випадків достатньо декоративної решітки зі зворотним клапаном або дифузора з регульованими жалюзі, щоб закрити вентиляційний канал з боку приміщення. Для роботи природної системи не потрібні складні установки та інші модулі.
- Енергонезалежність — система не потребує електроенергії та інших ресурсів. Після монтажу витрати будуть лише на очищення каналів та решіток; більшість користувачів можуть самостійно здійснювати сервісне обслуговування вентиляційних систем, якщо не потрібно проводити ремонт централізованих шахт.
- Безшумність та відсутність вібрацій, як під час роботи обладнання.
До недоліків природної вентиляції умовно можна віднести такі фактори:
- нестабільна робота — швидкість повітрообміну залежить від погоди, сезону, безлічі інших факторів, якими користувачі не можуть керувати;
- низька продуктивність: навіть якщо вентиляційні канали в туалетах мають достатній переріз, без спеціального обладнання повітрообмін буде повільним;
- існує ризик, що повітря з туалету може потрапляти через двері в суміжні приміщення.
У більшості власників об’єктів не виникає питання, навіщо витяжка в туалеті, але далеко не всі розуміють, що для ефективного повітрообміну потрібно заміщення потоків, що видаляються, новими, що забезпечують приплив. Щоб природна вентиляція була ефективною, найчастіше на вході в туалет не встановлюють пороги або залишають технологічний люз між порогом та дверима. При цьому варто враховувати, що у випадках, коли витяжка в туалеті не працює, загальна вентиляція приватного будинку організована неправильно, через щілину під дверима вологе повітря з неприємним запахом може потрапляти в сусідні кімнати.
Природна витяжка в туалеті приватного будинку ефективна для вуличних об’єктів, на дачах, коли приміщення невелике та користуються ним 1–2 особи. У квартирах, великих будинках із великою кількістю мешканців, на комерційних, виробничих та інших об’єктах бажано організовувати вентиляцію іншими методами.
Примусова вентиляція у туалеті квартири, будинку та на інших об’єктах

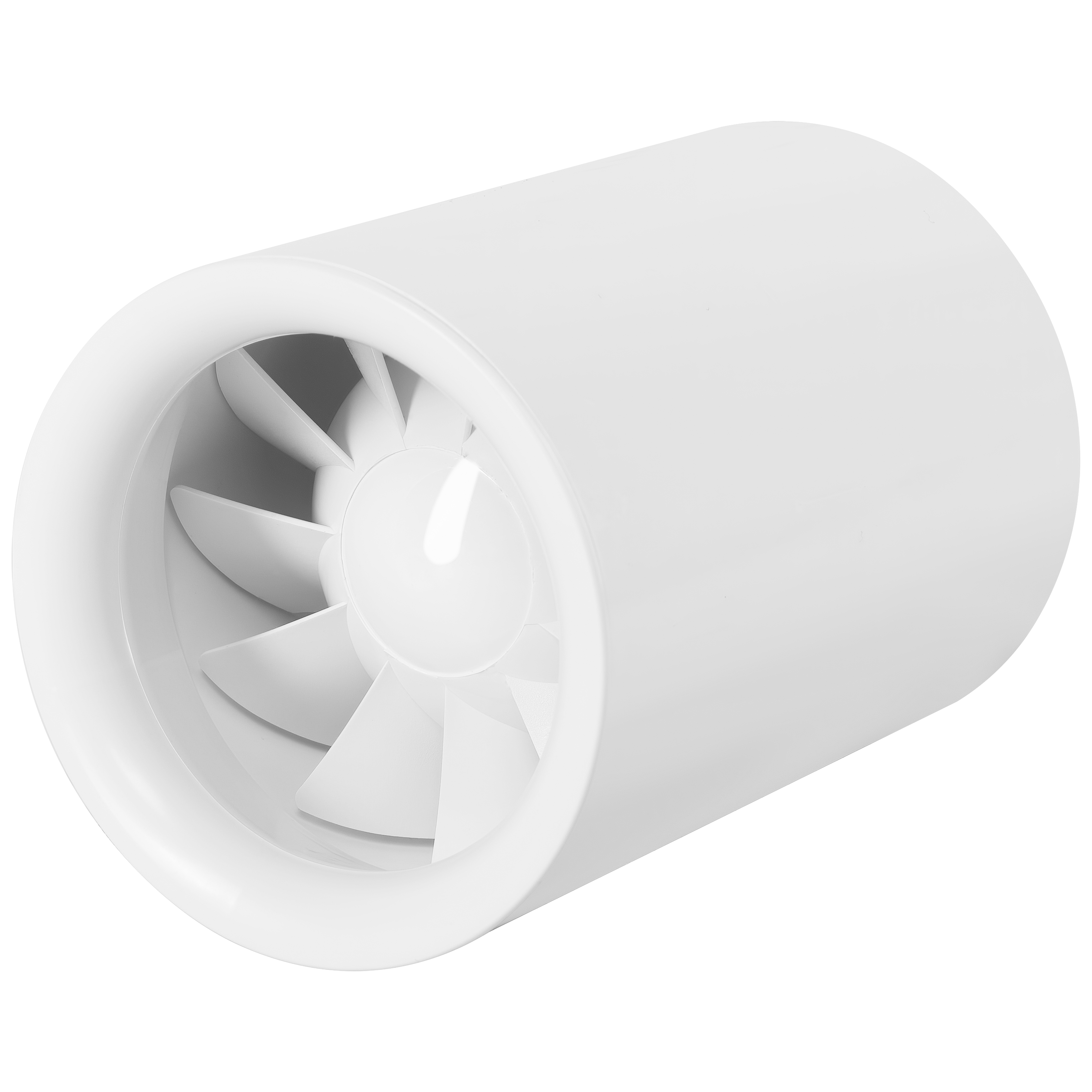

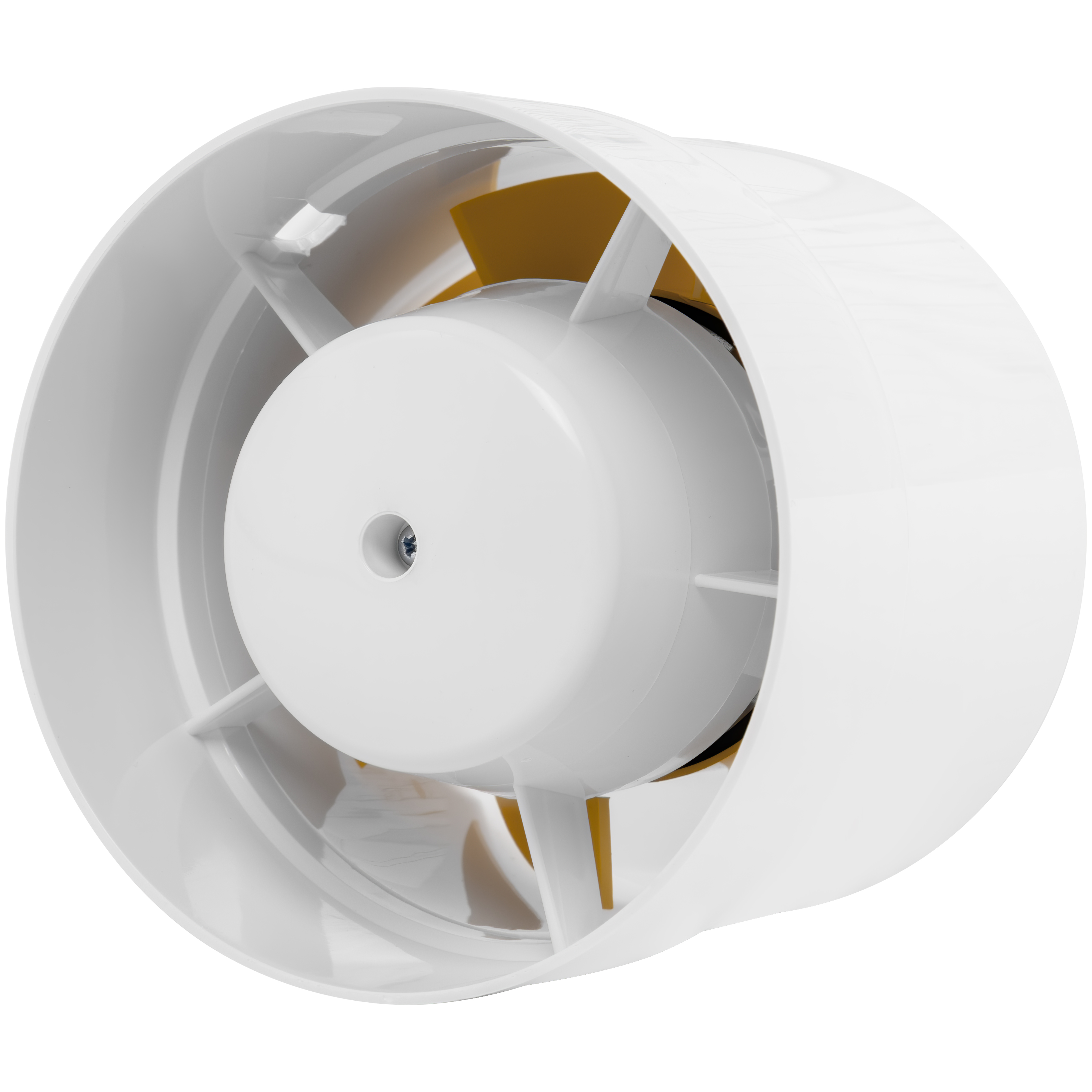

Механічна система повітрообміну, оснащена вентиляторами канального типу, витяжними та припливними модулями, установками з функцією рекуперації тепла та іншим обладнанням, має такі переваги:
- Стабільна продуктивність та ефективність системи, особливо якщо проєкт вентиляції розроблен експертами, обладнання обрано обдумано, монтаж вентиляції у туалеті та пусконалагоджувальні роботи виконани професіоналами. Працездатність такої вентиляції, у більшості випадків, визначається параметрами обладнання.

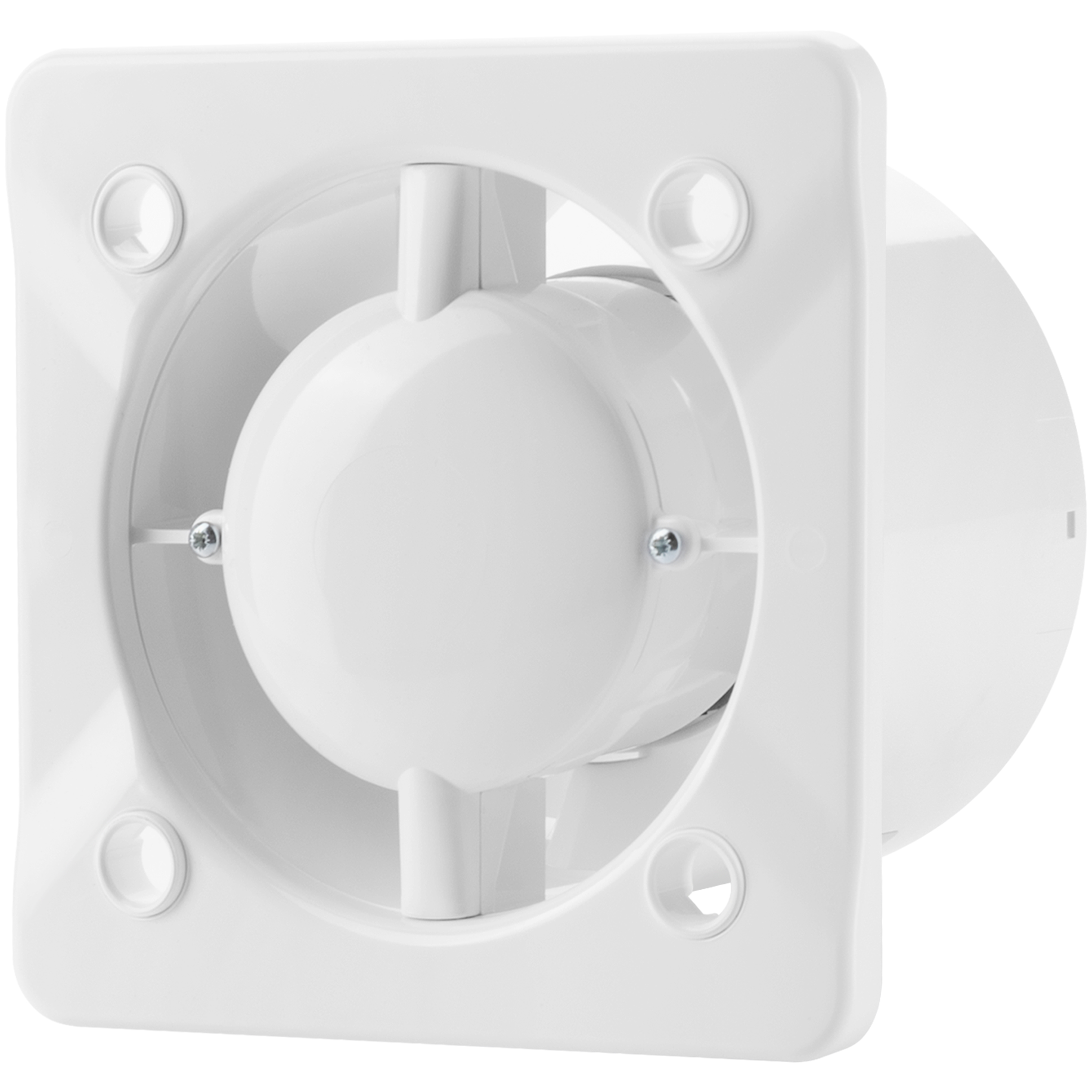

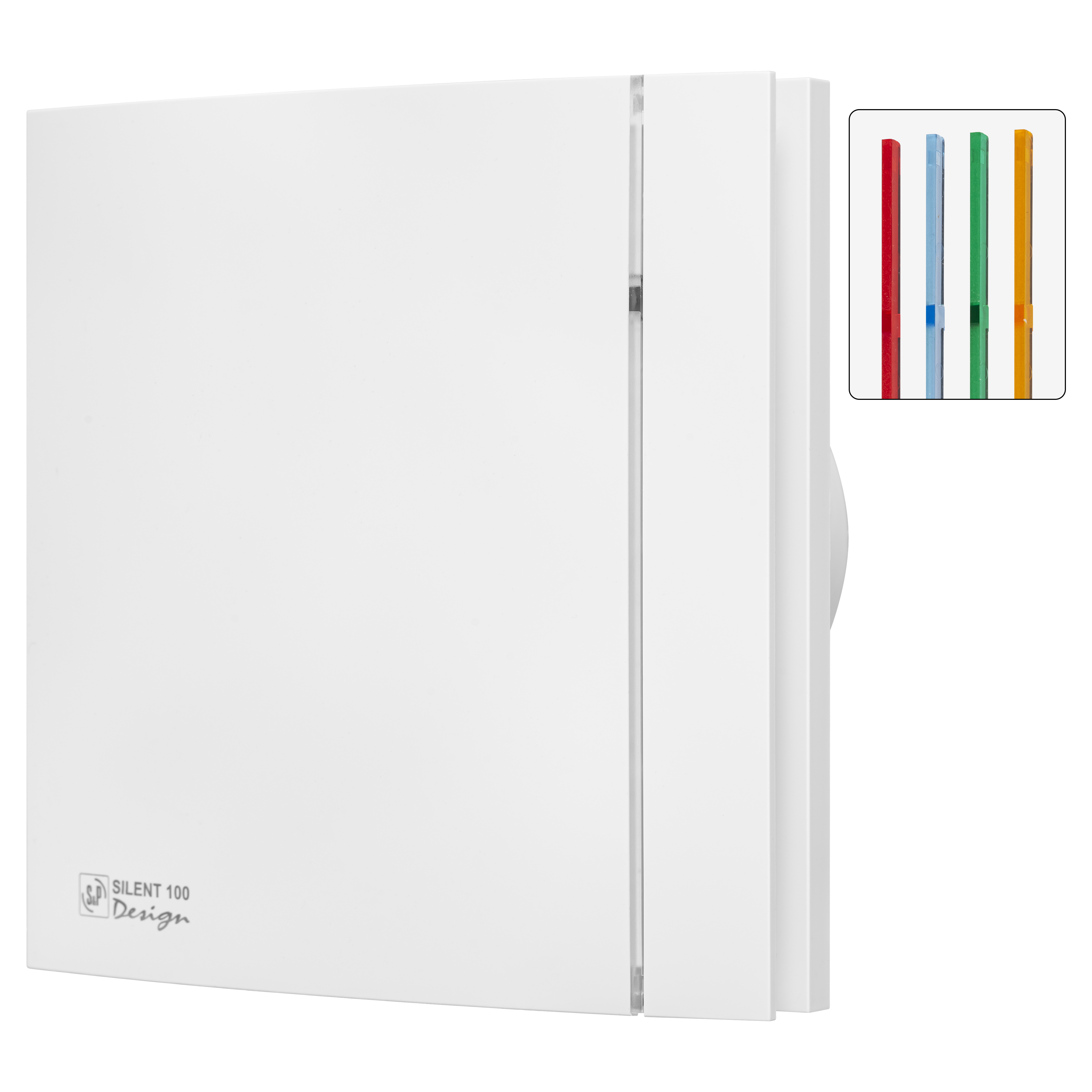

- Якщо вентиляція в туалеті змонтована із застосуванням багатошвидкісних витяжних вентиляторів, пристроїв із таймерами, датчиками та іншими модулями керування, користувачі можуть впливати на повітрообмін (керувати ним). Щоб автоматизувати роботу вентиляції, рекомендуємо на етапі вибору пристроїв вирішити, якій вентиляційній автоматиці ви віддаєте перевагу, довірити її встановлення сертифікованим майстрам та насолоджуватися результатом.

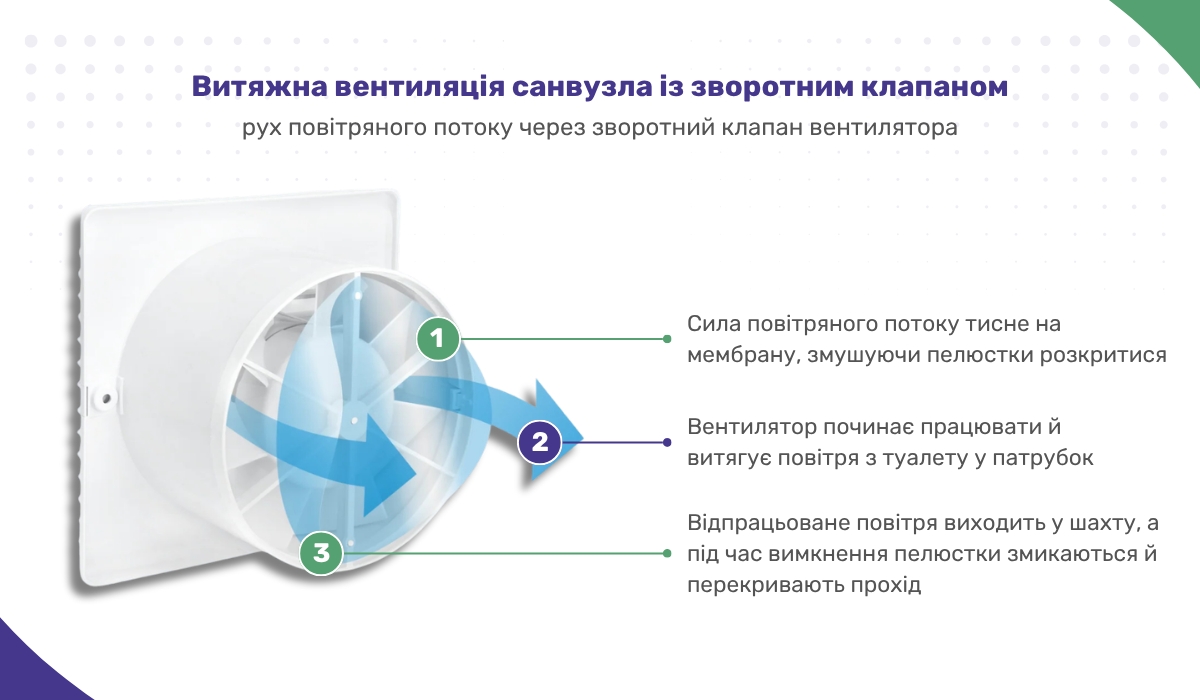

- У більшості випадків пристрої, що використовуються для механічної вентиляції, комплектуються зворотними клапанами, що нівелює ризик утворення зворотного тягу, потрапляння запахів та інших летких речовин із централізованих шахт або з вулиці в приміщення.

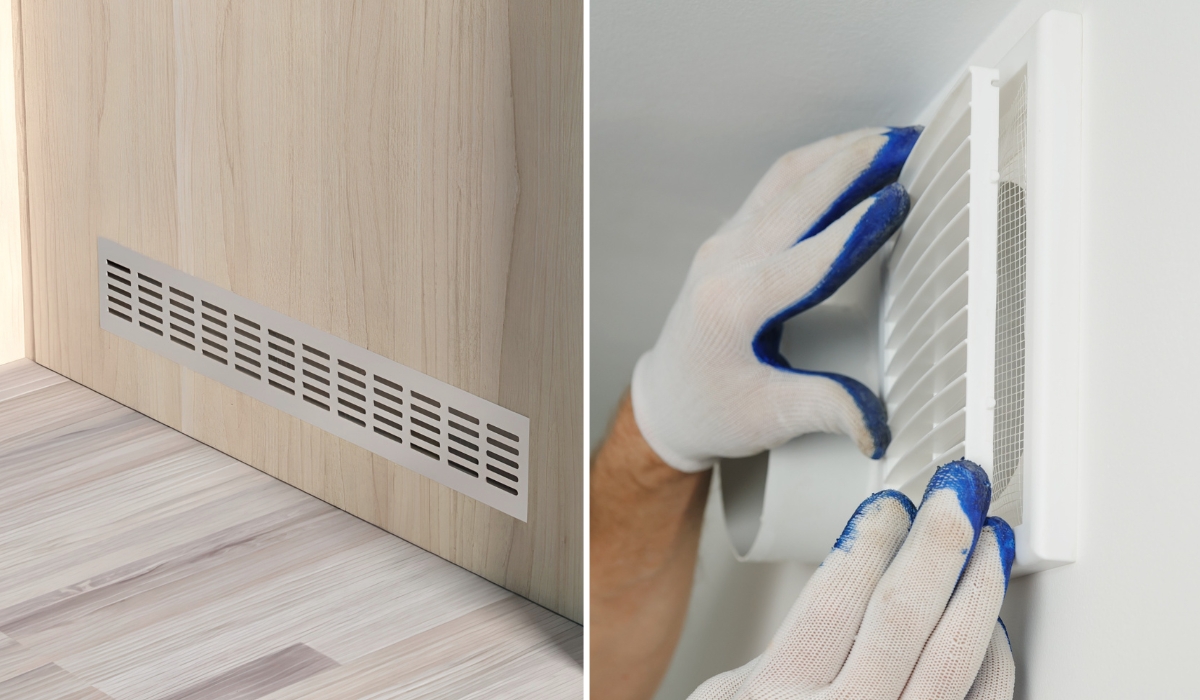

Припливна вентиляція в більшості квартир та приватних будинків здійснюється шляхом створення розрідженого простору в туалеті та переміщення потоків повітря з суміжних кімнат через простір під дверима або через спеціальні модулі. Іноді решітка для вентиляції в туалет монтується в нижній частині дверей або в стіні. Водночас примусова вентиляція у санвузлі приватного будинку, квартири, комерційного та будь-якого іншого об’єкта має низку умовних недоліків, наприклад:
- інвестиції в облаштування примусової вентиляції вищі, ніж при створенні природної, оскільки потрібно скласти проєкт, придбати та змонтувати витяжний вентилятор, передбачити канали для припливу повітря, виконати пусконалагоджувальні роботи;
- наявність експлуатаційних витрат — для роботи обладнання потрібна електроенергія, до того ж усі пристрої періодично потребують сервісного обслуговування;
- шум та вібрації, які створюють рухомі деталі пристроїв. При виборі техніки важливо, крім інших параметрів, враховувати рівень шуму від обладнання на різних швидкостях, особливо якщо модуль буде встановлено на території житлових об’єктів та інших приміщень, де важлива тиша, є тонкі стіни та слабка шумоізоляція;
- якщо проєкт складено з помилками та ви віддали перевагу не тим фасонним елементам вентиляції, примусове переміщення повітря по повітроводах може створювати додатковий гул.

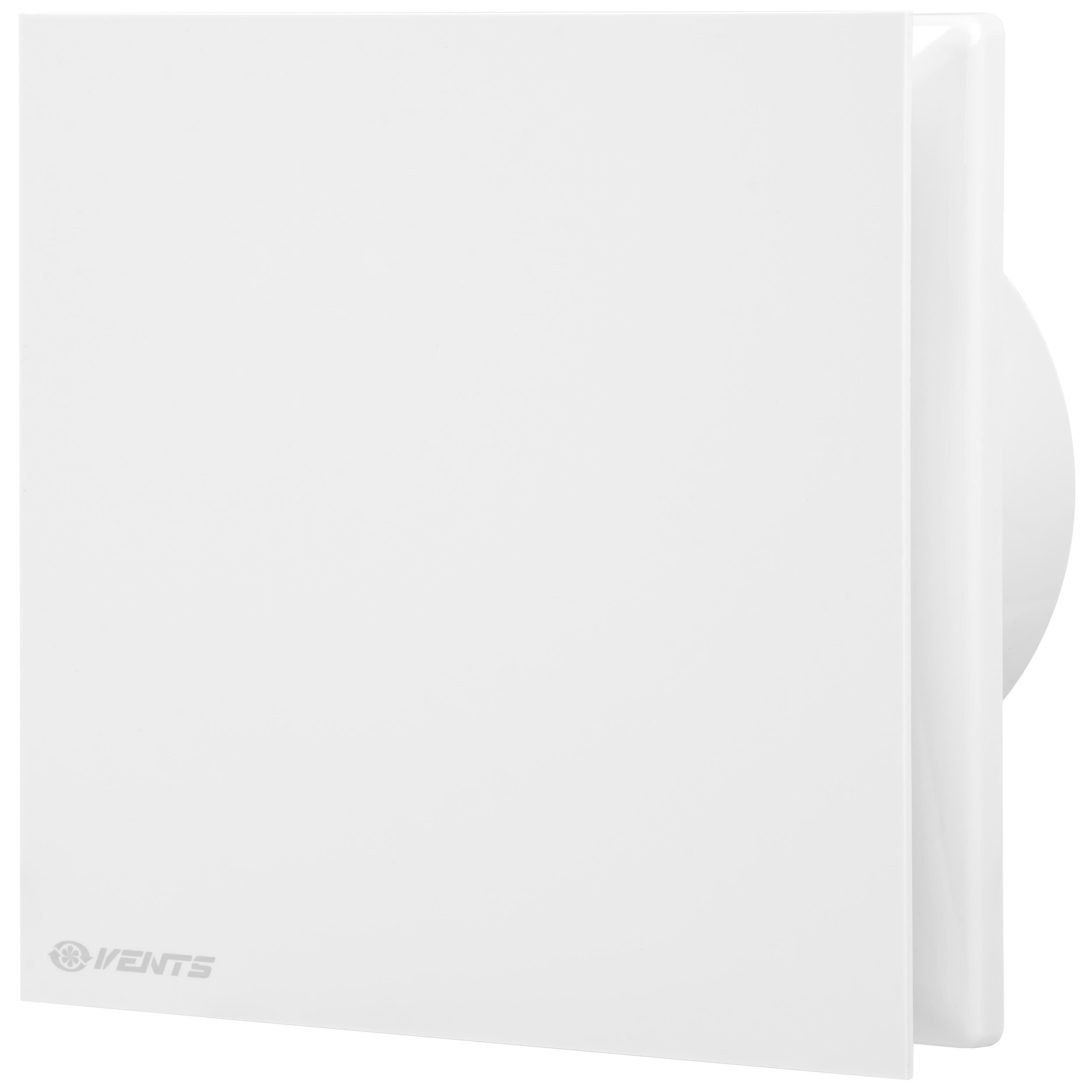

Примусова вентиляція найчастіше керується з тих самих модулів, що й освітлення, що дає можливість запускати обладнання безпосередньо в той період, коли в ньому виникає потреба. Для більш ефективної роботи часто застосовується таймер, налаштовується затримка вимкнення, що допомагає максимально очистити воду від неприємних запахів та мінімізувати надмірну вологість.
Для приватних будинків, дач, котеджів та інших приміщень, де туалет має зовнішні стіни, допускається організація повітрообміну:
- Зі встановленням припливних модулів, які подаватимуть свіже повітря з вулиці. Оптимально, якщо повітропровід буде закритий зовнішньою решіткою для захисту від механічного сміття, а внутрішньою — з регульованими жалюзі, для контролю обсягів повітря, що надходить. Також у таких системах можуть бути встановлені фільтри для очищення повітря у вентиляції, щоб мінімізувати кількість пилу, сажі та алергенів, що потрапляють із повітрям у будівлю.

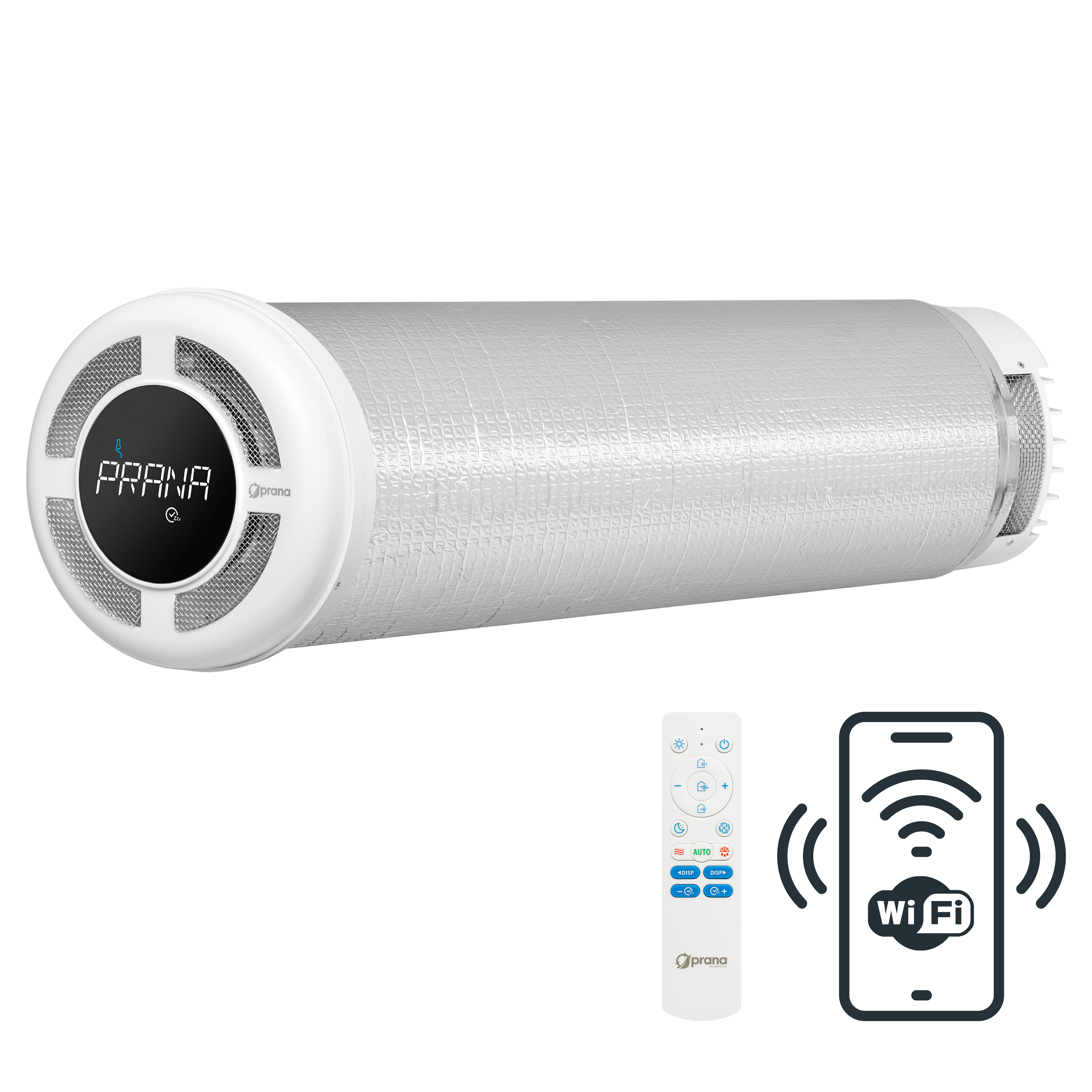

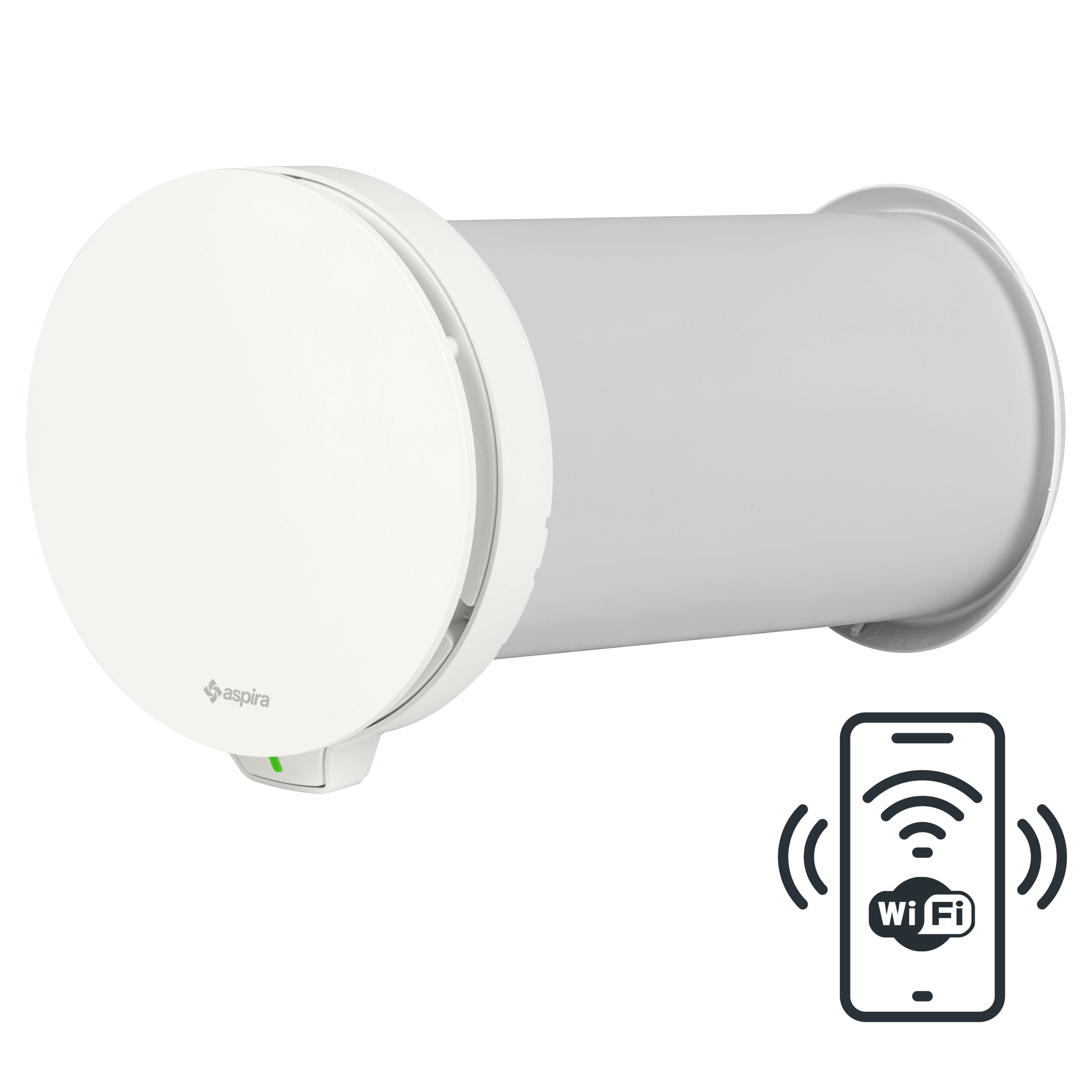

- Оскільки не у всіх санвузлах передбачені опалювальні прилади, щоб приміщення не переохолоджувалося, у невеликих туалетах можна встановити припливно-витяжні установки з функцією рекуперації тепла. Також подібні пристрої можуть бути використані в пентхаусі, для якого не передбачена централізована вентиляційна шахта. Про те, як вибрати побутовий рекуператор повітря для будинку та квартири, ви можете прочитати в одній із наших статей або проконсультуватися з експертами ВЕНКОН.
Комбінована система вентиляції туалетів
На об’єктах із великою кількістю користувачів оптимальним рішенням може стати комбінована система повітрообміну в туалетних кімнатах. Якщо простір обмежений, у санвузлі встановлюється плоска вентиляція з компактним обладнанням; у разі, якщо висота стелі дозволяє, використовуються стандартні повітроводи, які розміщуються за підвісною стелею, де також відводиться місце установки вентиляційної, яка може працювати як на приплив, так й на витяжку. Окрім пристроїв, що забезпечують механічну вентиляцію, у таких приміщеннях встановлюються модулі для природного повітрообміну. Вночі, коли приміщення практично не використовується, повітря циркулює природним шляхом. У робочий час, коли в приміщенні багато людей, запускається система примусової вентиляції. Переваги комбінованих систем полягають у тому, що вони є енергоефективнішими за примусові. Водночас установка вентиляції у ванній та туалеті для комбінованого повітрообміну вимагає ретельнішого проєктування та підбору пристроїв, що може спричинити збільшення інвестицій на початковому етапі, але такі витрати швидко окупаються.
Як облаштувати вентиляцію в туалеті?
У кожному конкретному випадку власникам об’єкта потрібно прийняти рішення: провести ремонт вентиляції в туалеті чи облаштувати нову систему з нуля. Усім своїм клієнтам на початковому етапі ми рекомендуємо діяти послідовно.
Аудит об’єкта
Для початку варто провести аудит об’єкта та наявних комунікацій. Якщо у вашій будівлі є централізований вентиляційний канал, перш ніж проводити встановлення вентиляції в туалеті, необхідно переконатися, що він добре функціонує. Для цього можна притулити до вентиляційного отвору на стіні аркуш тонкого паперу: якщо він не впаде, то тяга хороша та можна розглянути можливість використання природної витяжки. Також наявність тяги можна перевірити за допомогою полум’я свічки, яке має нахилятися в бік шахти при наближенні до вентиляційного отвору.

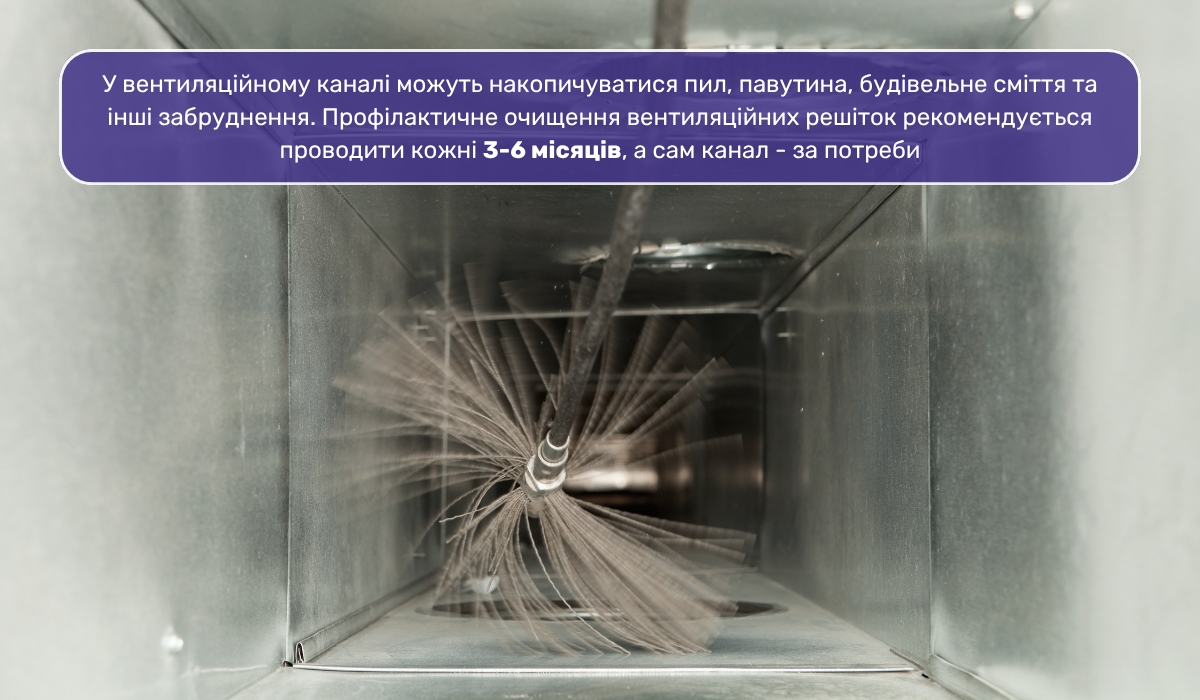

Якщо тяга слабка або відсутня, найімовірніше, канал пошкоджений або забитий сміттям, тому природна вентиляція перестала працювати, та навіть канальні вентилятори діаметром 125 мм та більше будуть малоефективними без попередніх робіт із центральною вентиляцією. Для усунення проблеми необхідно викликати фахівців, які обслуговують ваш об’єкт, звернувшись до ЖЕКу або ОСББ.
Розробка проєкту вентиляції
Щоб вентиляція туалету в приватному будинку або квартирі була ефективною, при цьому не конфліктувала з іншими системами повітрообміну, перед вибором обладнання та його встановленням бажано розробити проєкт. Під час роботи над ним буде розрахована оптимальна потужність, якою повинен володіти витяжний вентилятор безшумний, монтажні розміри та інші параметри. Для більшості стандартних туалетних кімнат оптимальна кратність повітрообміну становить 5–8 об’ємів приміщення за годину, при продуктивності витяжок:
- 25 м³/год для невеликих туалетів у квартирах;
- 50 м³/год для об’єднаних санвузлів та просторих приміщень, де, крім унітаза, встановлено біде або пісуар;
- 50 м³/год на кожен унітаз, пісуар, біде, умивальник у громадських туалетах, на комерційних та інших об’єктах.
Обираючи обладнання, враховуйте, що приплив повітря в туалет повинен бути практично рівним витяжним обсягам, відмінності можуть бути мінімальними (1–2 %), інакше існує ризик перетікання забрудненого повітря в чисті зони.
Якщо вентиляція санвузла проєктується для будівлі, яка вже давно функціонує, під час вибору обладнання потрібно заздалегідь уточнити розмір посадкового місця, оскільки він також впливає на максимально допустиму продуктивність обладнання. Наприклад, канали діаметром 100 мм можуть ефективно працювати з модулями продуктивністю до 100 м³/год, 125 мм — з пристроями потужністю 100–200 м³/год, а канали розміром 150 мм здатні пропускати потоки повітря зі швидкістю понад 200 м³/год без появи гулу та інших шумів. Вибираючи, які побутові витяжні вентилятори з автоматичними заслінками встановити на об’єкті, враховуйте, що звузити монтажний канал за допомогою перехідників можна, а от збільшувати не рекомендується, оскільки це призведе до підвищення рівня шуму та вібрацій через зростання тиску в системі повітрообміну.
Монтаж вентиляційного обладнання
Перш ніж приступати до монтажних робіт, бажано ознайомитися з інструкцією до обладнання, де описано, як правильно встановити витяжку в туалеті, вказано вимоги до електропроводки, наявності заземлення, якості кріплень та інші параметри. У квартирах, де планується встановлення найпростішого витяжного вентилятора в канал, що веде до централізованої вентиляції, або в приватному будинку з каналом, що виходить на вулицю, з монтажем можуть впоратися власники приміщень, якщо мають хоча б невеликий досвід та інструменти. Якщо ви придбали витяжний вентилятор із датчиками або плануєте в приватному будинку здійснювати повітрообмін побутовими рекуператорами, важливо не тільки встановити обладнання, а й правильно налагодити його роботу — задати граничні параметри для датчиків, налаштувати таймер, перевірити інші характеристики, задані виробником. Якщо ви не впевнені, що зможете самостійно, за допомогою інструкцій та численних відео в Інтернеті, зробити це самостійно, зверніться до сертифікованих майстрів. Їхні послуги будуть дешевшими, ніж купівля нового обладнання, якщо воно вийде з ладу.
А ось на об’єктах, де планується прокладка повітропроводів, бажано довіряти виконання робіт професіоналам, оскільки в таких ситуаціях важливо забезпечувати герметичність стиків та швів, точно дотримуватися конфігурації трас, використовувати під час монтажу демпфери та вібраційні прокладки, здійснювати ефективну шумоізоляцію.
Щоб керувати роботою обладнання, бажано встановити регулятори швидкості для вентиляції. Також оптимізувати роботу вентиляції допоможуть датчики, таймер, системи «розумний дім», у які може бути інтегрований модуль.

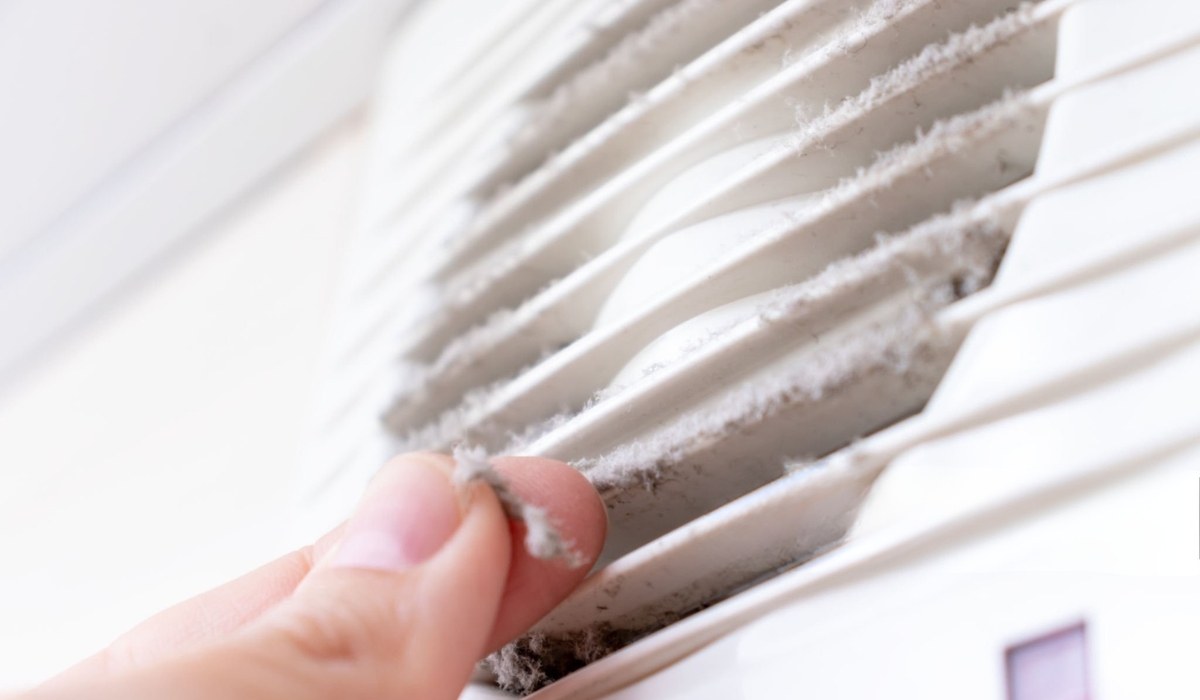

Сервісне обслуговування
Щоб вентиляція санвузла в приватному будинку, квартирі та на інших об’єктах працювала ефективно протягом усього періоду експлуатації, важливо не тільки скласти правильний проєкт та вибрати надійне обладнання, а й регулярно обслуговувати систему — перевіряти стан пристроїв, очищати їх від пилу, за необхідності змащувати рухомі елементи, захищати контакти у разі окиснення, викликати фахівців для обслуговування шахт.
Сподіваємося, що наша стаття допомогла вам зорієнтуватися, як правильно облаштувати витяжку в туалеті, на що звернути увагу, щоб повітрообмін був ефективним та не створював дискомфорту. Якщо у вас залишилися питання щодо цієї теми, вам потрібна допомога у виборі обладнання, ви хочете детальніше дізнатися про послуги з проєктування, монтажу та обслуговування вентиляційних систем, звертайтеся за консультацією до експертів ВЕНКОН.
