Недостаточная вентиляция спортзалов приводит к тому, что внутри становится душно, жарко и появляются неприятные запахи. В результате, продуктивность тренировок снижается, у спортсменов появляется одышка и желание повторного посещения клуба пропадает. Еще одна проблема – плесень и грибок, образующийся из-за повышенной влажности и уничтожающий спортинвентарь. Развиваясь в бассейне, душевых и раздевалках, грибковые колонии вредят здоровью клиентов, тем самым, способствуя созданию отрицательной репутации заведения.
В вентиляционных устройствах проектом закладывается функция обеспечения здоровой спортивной атмосферы в спорткомплексах. Такие системы способствуют притоку новых клиентов. Правильно спроектированная вентиляция бассейнов не только нормализует уровень влагосодержания в воздухе, но и сохраняет целостность строительных конструкций, которые под воздействием конденсата могут повреждаться.
Для крупных спортучреждений (спортклубов, фитнес-клубов, спортивных школ, СПА-комплексов, крытых бассейнов, катков) оправдано использование мощных вентиляционных систем приточно-вытяжного типа. В душевых, санузлах и раздевалках, а также на складах хлора, в бойлерных и насосных комнатах проектируются самостоятельные приточно-вытяжные системы. Приточный воздух может дополнительно очищаться и подогреваться, для этого используется тепло отработанных воздушных масс.
Часто вентиляция спортивных учреждений работает вместе с системой воздушного отопления. В бассейнах системы вентиляции сопряжены с канальными осушителями. С целью сохранения дизайна интерьера вытяжная и приточная установка системы вентиляции для спортивных учреждений нередко монтируется на крыше.
Вентиляция спортзала
Активные занятия спортом приводят к быстрому снижению качества воздуха даже в спортзалах с потолками 12-15 метров. Недостаток кислорода уменьшает пользу от интенсивных физических нагрузок и, если спортивный зал платный, отбивает у спортсмена желание повторного посещения заведения. Для школьного уровня также важна вентиляция, спортзал посещают дети и качество микроклимата влияет на их здоровье и состояние. Поэтому здесь это имеет такое же значение, как и в коммерческих спортзалах.

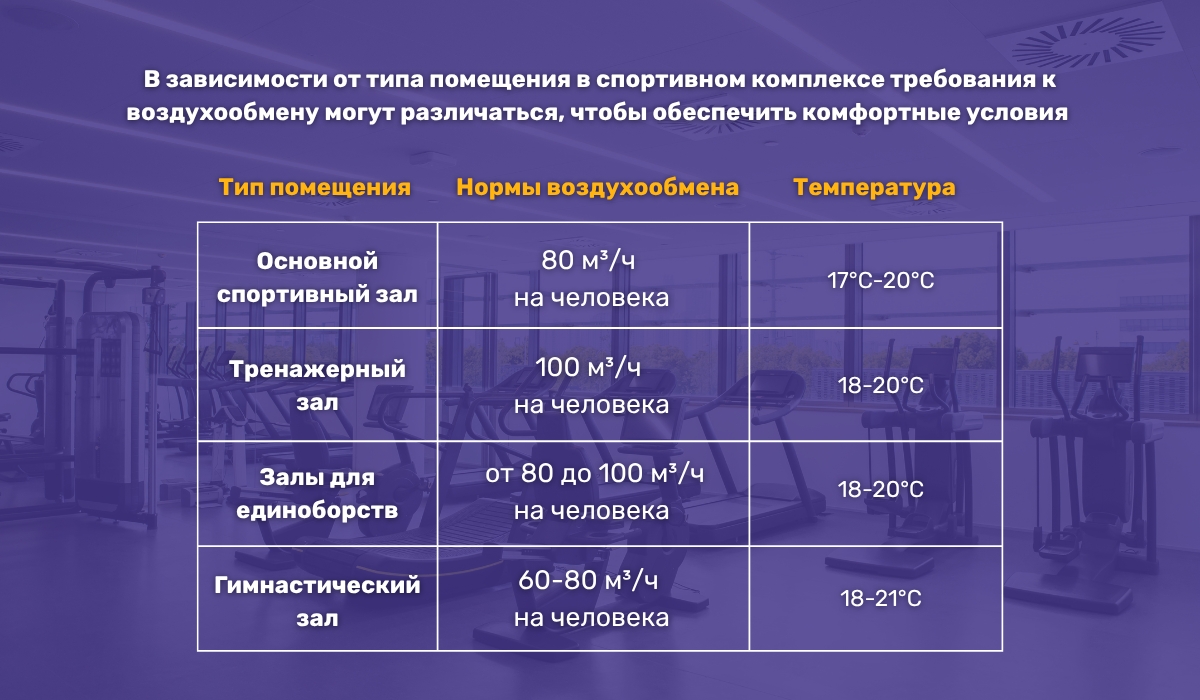

Какой должен быть воздухообмен в спортзале
Государственными нормами предписывается подача свежего воздуха в количестве не менее 80 м3/ч на каждого спортсмена, и 20 м3/ч на каждого зрителя, если в спортзале имеются трибуны. Этим нормам должна соответствовать вентиляция спортзала школы или профессионального спортивного заведения. При этом объемы притока и вытяжки должны совпадать. Также в помещении спортивного зала не допускается создание сквозняков. Температура воздуха в спортивном зале должна быть 17-21 °C.
Система вентиляции спортивного зала: варианты организации
На первый взгляд может показаться, что самым выгодным вариантом вентиляции спортзала будет однократная естественная приточно-вытяжная система. И вентиляция спортзала в школе зачастую именно такая. Чтобы реализовать такую кратность воздухообмена в спортивном зале, в верхней и нижней части остекления устанавливаются фрамуги, которые можно открывать при помощи механических рычагов. Вытяжка организуется через вытяжные шахты, а также при помощи крышных дефлекторов. Вытяжные отверстия защищаются с помощью воздухораспределителя вентиляционного.
Однако, несмотря на простоту и низкую цену, естественная вентиляция спортзала имеет несколько существенных недостатков:
- Сложность управления.
- Зависимость от погодных условий.
- Существенные потери тепла.
- Отсутствие очистки поступающего воздуха.

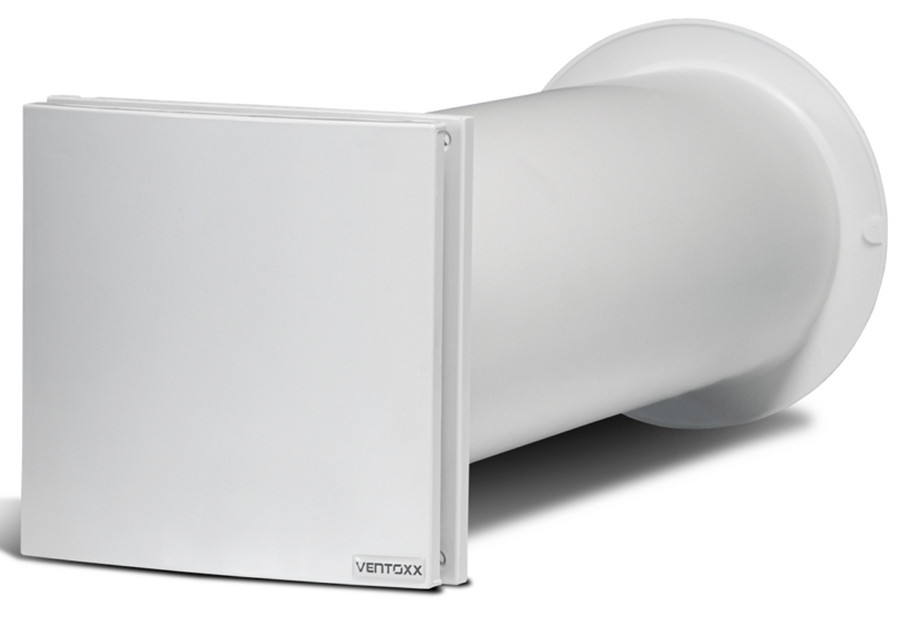

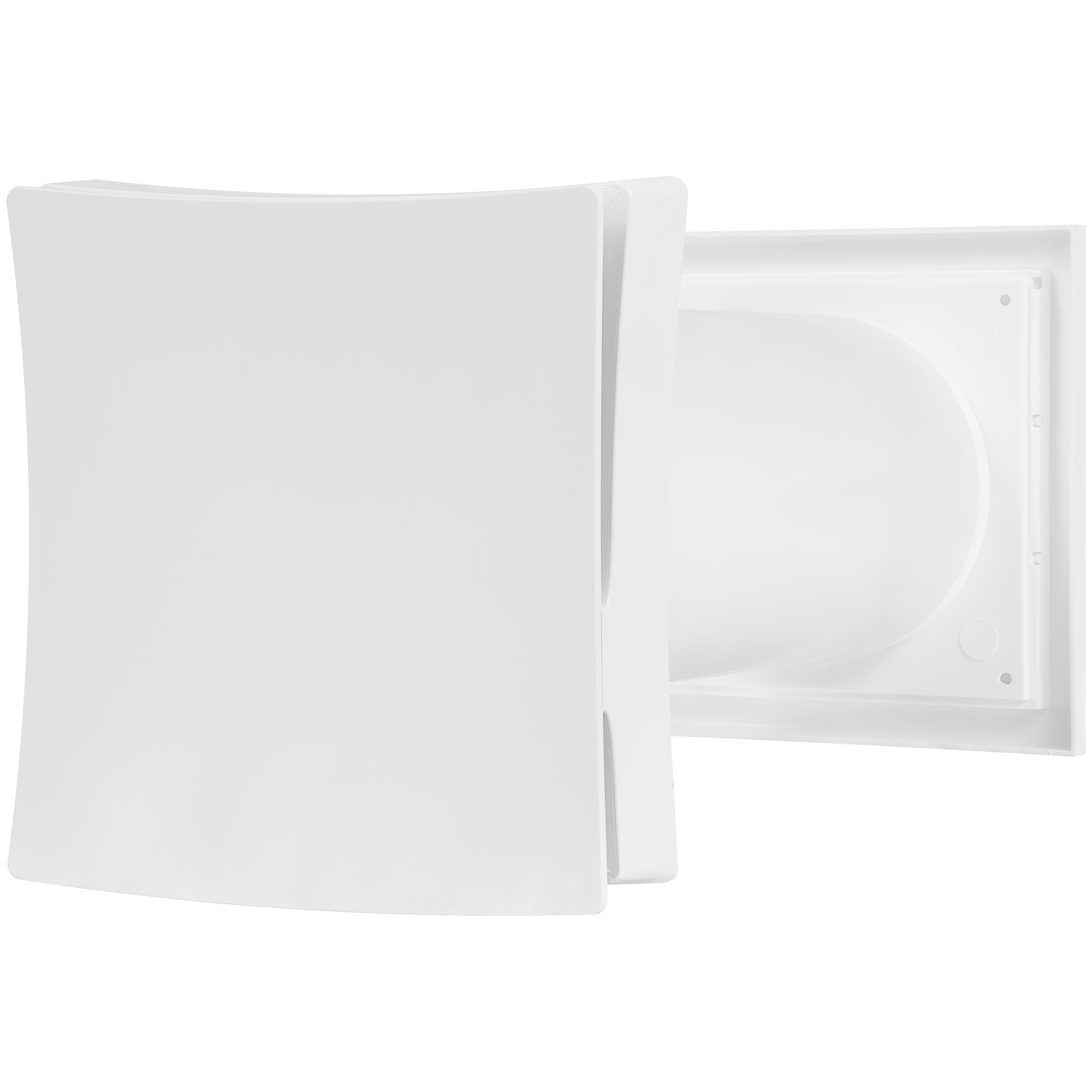

Для автоматизации и улучшения естественной вентсистемы можно установить сервоприводы фрамуг. Также приток воздуха можно организовать с помощью проветривателя. Вместо отопительных приборов можно использовать воздушное отопление с помощью приточно-вытяжной системы вентиляции, подогревающие свежий воздух до того, как он поступит в зону дыхания спортсменов.
Лучшая вентиляция спортзала – принудительная. Именно с ее помощью возможно сохранение тепла перед его выбросом в атмосферу и очистка поступающего воздуха от пыли и аллергенов. К тому же, приточно-вытяжной вентилятор для спортзала обеспечит свежим воздухом заведение с любой посещаемостью и высотой потолков!

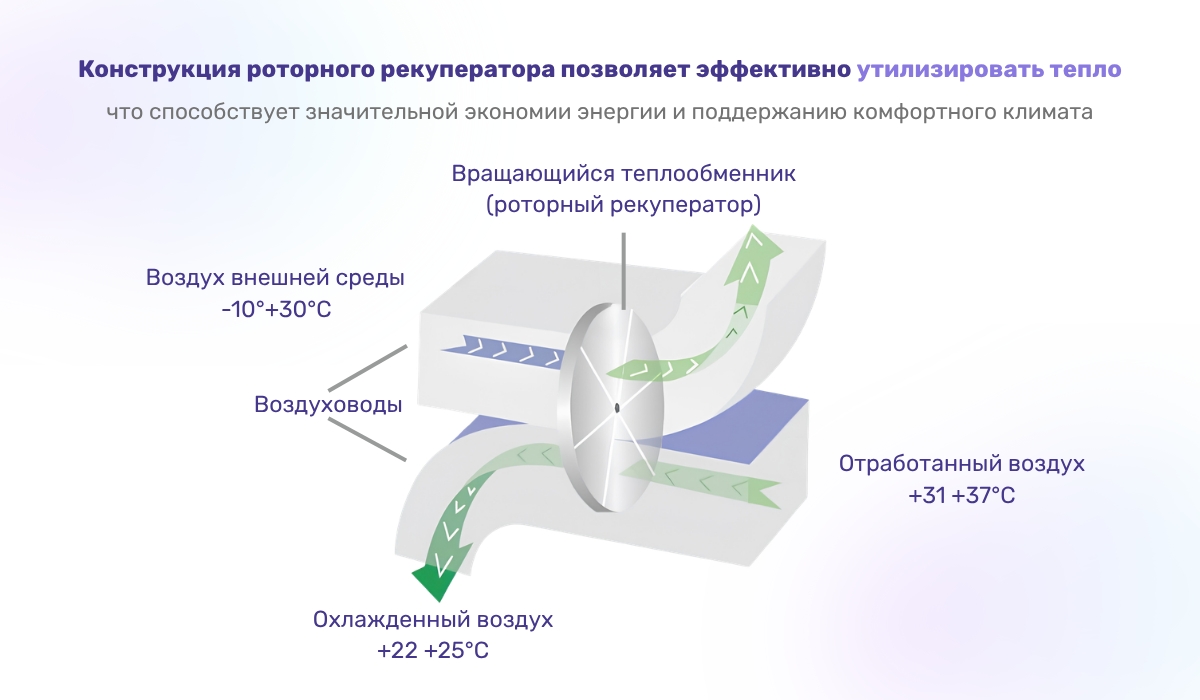

При рекуперации вытяжные воздушные массы отдают свое тепло внутри роторного рекуператора приточному воздушному потоку, поэтому затраты электроэнергии, необходимой для подогрева поступающего в спортзал воздуха, снижаются на 30-50 %! Не стоит отдавать предпочтение бытовому рекуператору для организации вентиляции спортзала. В большинстве случаев нужны более производительные модели.
Во время принудительной вентиляции свежий воздух проходит фильтрацию, подогрев/ охлаждение. Отопление или кондиционер в спортзале в этом случае работают менее интенсивно и экономят энергию. Воздушный поток поставляется по периметру зала через систему воздуховодов с воздухораспределительными устройствами, расположенными на высоте 3-4 метра. Вытяжка производиться с верхней зоны.
Правильная вентиляция спортивных залов позволит сберечь здоровье посетителей и обеспечит комфортные условия для занятия спортом. Если спортзал находится в здании, с комнатами другого назначения, то его система вентиляции должна быть изолирована от их системы. Например, вентиляция офиса и офисных помещений, учебных классов должна быть автономна от вентиляции спортивного зала.
Вентиляция тренажерного зала
По сравнению с залами спортивными, тренажерные залы зачастую имеют более низкие потолки. Причина очевидна – помещения такого типа часто размещаются в жилых домах и на цокольных этажах. Отличаются они и меньшими габаритными размерами помещения.
Из-за того, что в тренажерном зале одновременно находится много спортсменов, и все они испытывают интенсивные физические нагрузки, воздух внутри быстро загрязняется: растет концентрация углекислоты и влажность, появляется запах пота, становится душно и некомфортно.
Если вентиляция в тренажерном зале отсутствует или неисправна, возникает недостаток кислорода. В этом случае спортсмены вместо пользы от тренировок получают головную боль и проблемы с сердечнососудистой системой, что ведет к уменьшению посещаемости зала и ухудшению репутации спортклуба.
Вентиляция тренажерного зала: естественная или принудительная?
Проветриванием проблему вентиляции тренажерного зала не решить. Летом это приведет к повышению температуры в помещении – кондиционер в тренажерном зале будет работать интенсивнее. Зимой возникнет увеличение затрат на отопление. Нормы температуры в тренажерном зале установлены в пределах 17-21 °C. При естественном проветривании добиться такого результата в течение всего года не получится. Также внутрь зала будет проникать уличный шум, пыль, выхлопные газы и пыльца растений. К тому же, естественное вентилирование не обеспечит ежечасного поступления необходимых для одного человека 80 м³ свежего воздуха.
Если вентиляция спортивных залов естественного типа вполне допустима, и однократного воздухообмена там бывает достаточно, то для тренажерных залов требуется 6—8-ми кратный воздухообмен. Такую кратность воздухообмена в спортзале с тренажерами обеспечивает наличие принудительной вентиляционной системы приточно-вытяжного типа. Это обязательное условие. Если объем помещения большой, то предпочтение отдают вентилятору промышленному.

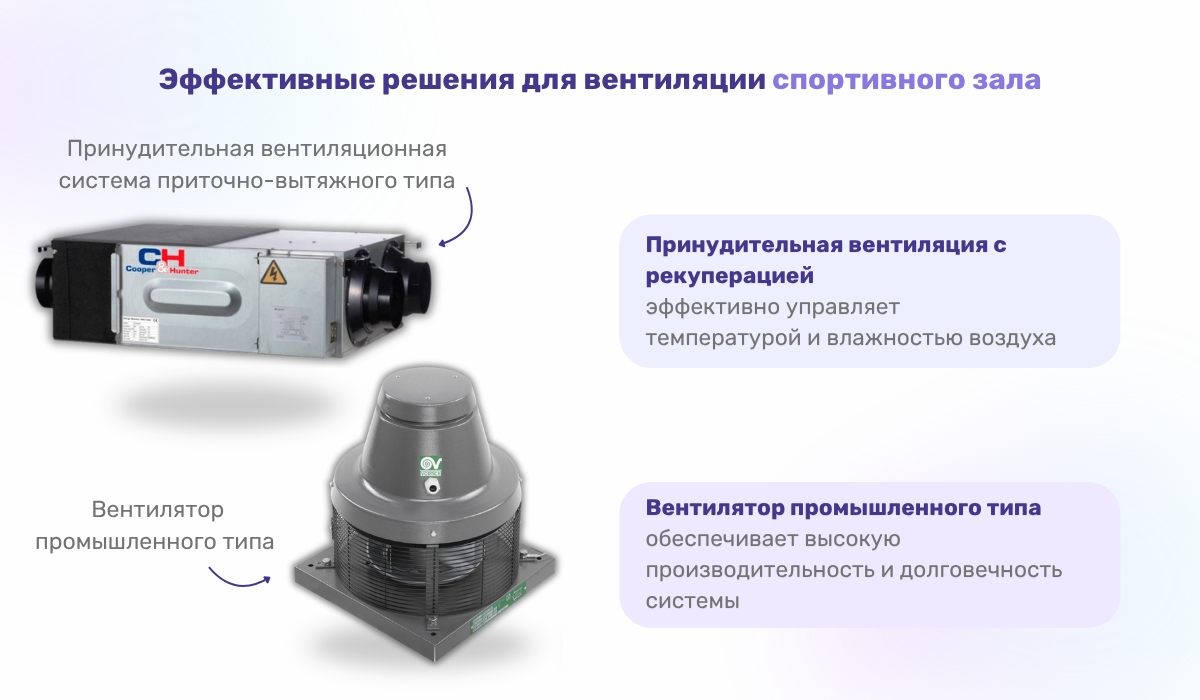

Оборудование для вентиляции тренажерных залов
Так как каждый посетитель в течение тренировки занимается на различных тренажерах, размещенных в разных зонах, вентиляция в спортивном зале должна учитывать равномерность распределяемых воздушных потоков. Обеспечивать равномерное распределение притока в небольшом зале может моноблочная вентиляционная бытовая установка. Для больших тренажерных залов проектируется центральная система вентиляции с секционной приточно-вытяжной установкой.

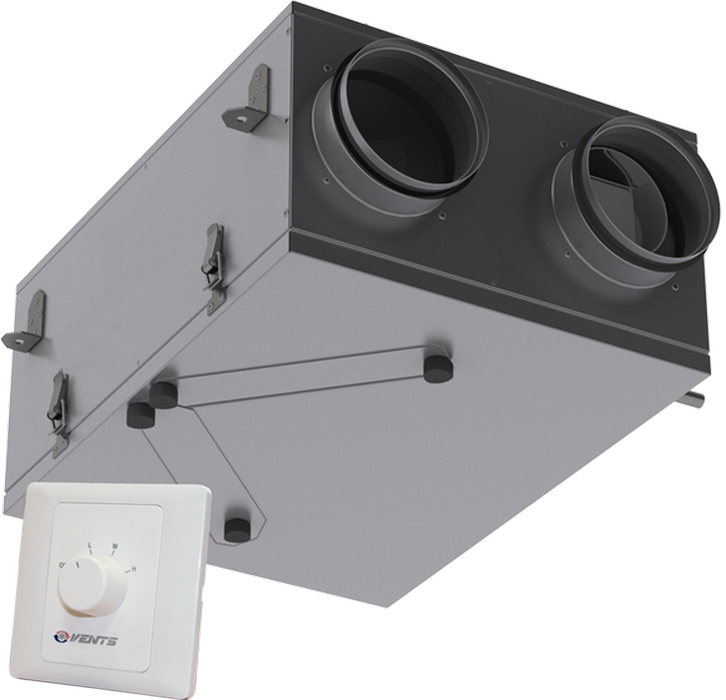

В первом случае вентустановка может размещаться даже за подвесным потолком. Во втором случае для размещения оборудования потребуется отдельное помещение. В обоих случаях приточный воздух забирается с улицы, проходит очистку в фильтрах и подогревается (охлаждается). Распределение воздушных потоков обеспечивается сетью вентиляционных трубопроводов, скрытых за подвесным потолком.
Для экономии средств на подогрев приточных воздушных масс в период холодов в вентиляционную систему тренажерного зала можно встроить пластинчатый рекуператор для спортзала, который будет сохранять тепло удаляемого воздуха, и передавать его воздуху поступающему. В результате, на подогрев воздуха будет расходоваться на 30-50 % меньше электроэнергии.

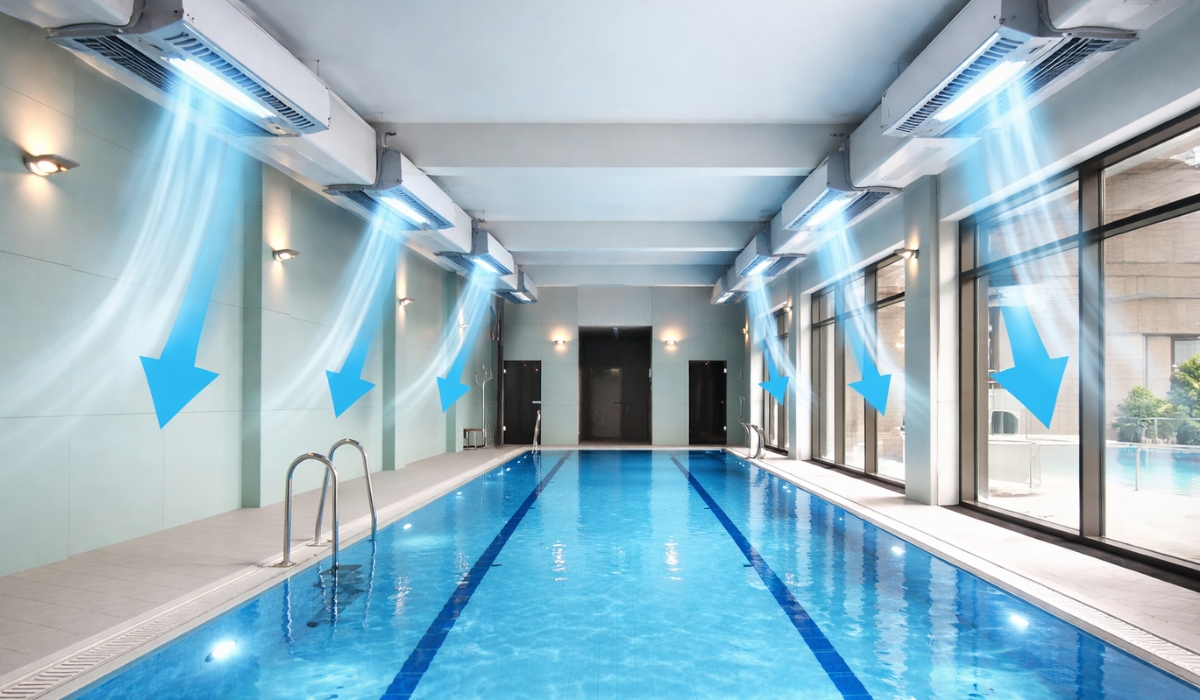

Вентиляция бассейна
Вентилирование помещений с бассейном – специфическая задача, ведь даже при 50 % влажности с каждого квадрата водной поверхности в воздух помещения испаряется до четверти литра воды ежечасно!
Вентиляция бассейна частного, спортивного, плавательно-оздоровительного и прочих типов призвана обеспечить соблюдение на объекте санитарно-гигиенических норм, создание комфортных для посетителей условий пребывания, сохранность несущих конструкций и элементов дизайна интерьера.

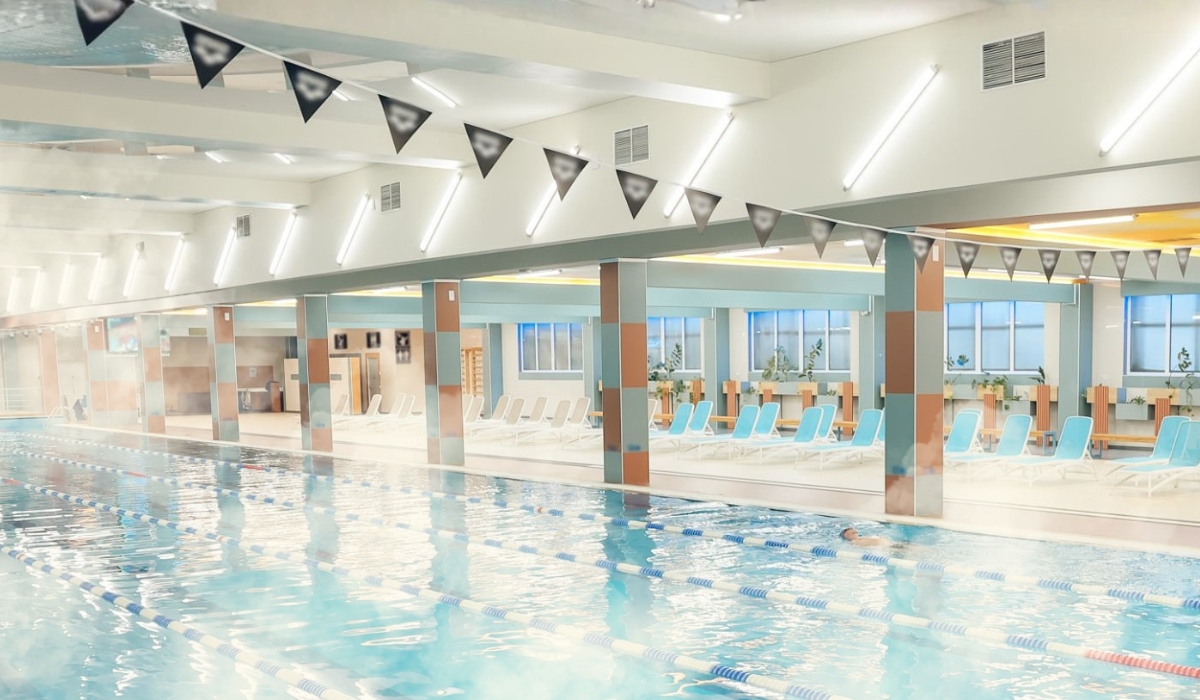

Испаряющаяся из бассейна влага должна быть тут же отведена или осушена! Если система вентиляции бассейна отсутствует или не справляется с задачей, в воздухе образуется туман, дышать становится намного труднее. Из-за «тропической» атмосферы и духоты посетители бассейна чувствуют себя некомфортно и для совершения привычных действий во время плавания приходится затрачивать больше энергии.
Сказывается отсутствие качественной вентиляции и на состоянии самого помещения с бассейном. Избыточная влажность может привести к коррозийному разрушению стальных конструкций здания, а замерзание/оттаивание частиц влаги, проникших в его опорные элементы и перекрытия, приводит к их повреждениям. Кроме того, конденсируясь, влага проникает не только вглубь несущих конструкций, но и скапливается в микротрещинах отделочных материалов. В результате, создаются условия для появления грибковой плесени, а деревянные элементы интерьера подвергаются гниению.
Варианты формирования вентиляции в бассейне
Для любого закрытого бассейна должна применяться механическая вентиляционная система с преобладанием вытяжки над притоком. Вентиляция бассейна может производиться:
- приточно-вытяжными установками;
- посредством комбинации приточно-вытяжной установки и осушителей;
- климатическими комплексами.
Если разрабатывается вентиляция частного дома, то часть системы, отвечающая за бассейн, должна быть автономной от всего жилища. Это необходимо для того, чтобы воздушные потоки, несущие большое количество влаги, не пересекались с потоками от помещений жилого назначения, в которых влаги намного меньше. Современная система автоматики вентиляции может интегрироваться в систему «умный дом».
Вентиляция бассейнов приточно-вытяжной установкой
Ввиду небольшой площади чаши и малой интенсивности использования, применение приточно-вытяжных вентустановок без осушителя оправдано в большинстве бассейнов частных домов.
При использовании такой схемы для удаления из воздуха излишней влаги должен организовываться 5-кратный воздухообмен. Чтобы сэкономить на подогреве притока и компенсировать тепловые потери, в установке встроеный рекуператор, возвращающий до 65 % тепла, удаляемого вытяжкой.

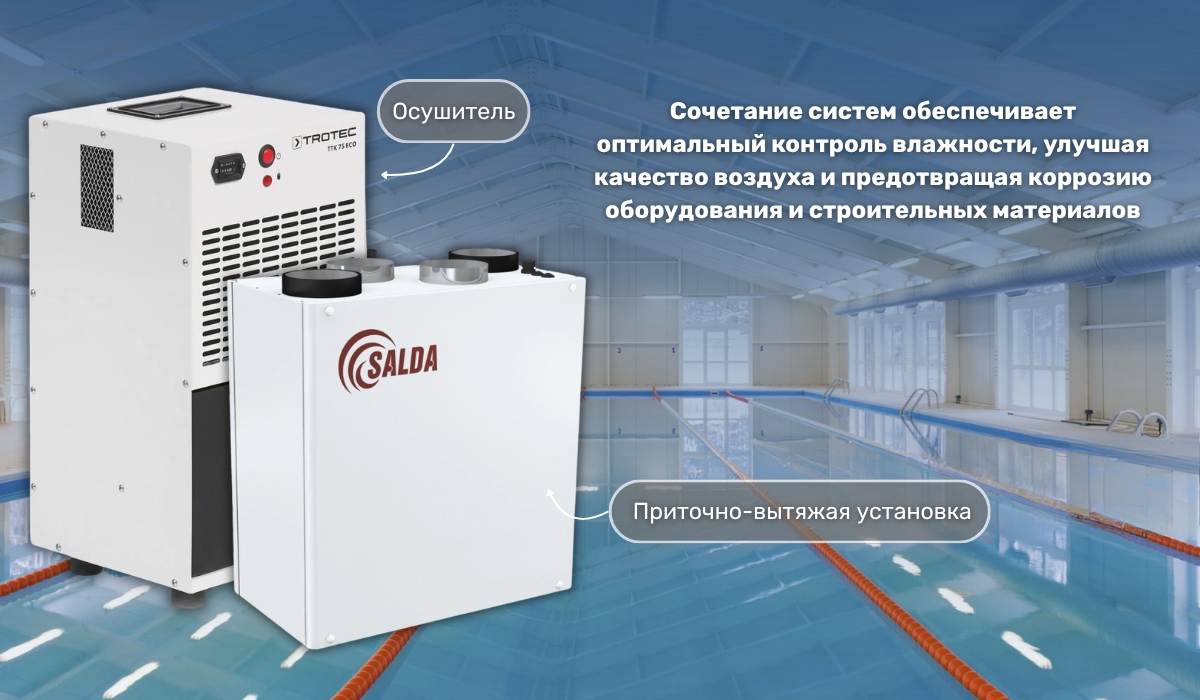

Осушители в сочетании с приточно-вытяжной установкой в бассейне
Такая вентиляционная схема оправдана для бассейнов с водной поверхностью до 50-100 м2. В этом случае работа вентиляционной установки дополняется настенными или канальными устройствами для осушения воздуха.
Если планируется вентиляция частного бассейна (площадь чаши до 50 м2), можно обойтись настенными осушителями, работающими в связке с приточно-вытяжной вентиляцией. Для бассейна с чашей 50-100 м2 настенных осушителей будет недостаточно – потребуются устройства канального типа.
Вентиляция бассейна с использованием климатических комплексов
Если площадь бассейна превышает 100 м2, расчет вентиляционной системы осуществляется относительно его влаговыделения. Для ассимиляции избытков влаги рекомендуется приточно-вытяжная установка специального антикоррозийного исполнения.
Модульные установки способны не только вентилировать. Устанавливаются детали в вентиляцию, способные осушать, фильтровать и подогревать воздух. Они рассчитаны на работу с влажной средой, насыщенной парами хлора.
Вентиляция футбольного зала
Корректная работа приточного, вытяжного или реверсионного вентилятора, установленных в залах для мини-футбола (футзалах), имеет большое значение не только для спортсменов, пришедших на тренировку, но и для их зрителей.
Вентиляция в спортзале для футзала должна обеспечивать достаточный воздухообмен, температурный комфорт спортсменов и зрителей, приемлемый уровень влажности и полное отсутствие сквозняков.
Цель каждой тренировки – улучшение командных и индивидуальных физических показателей. Если в зале присутствует неприятный запах, воздух спертый, да еще и чрезмерно жарко или холодно, в большинстве случаев члены футбольной команды принимают решение тренироваться в другом месте.
Вентиляция помещений футзала: нормы и требования
По причине того, что на поле футзала спортсмены испытывают серьезные физические и кардионагрузки, происходит активизация выделения углекислоты и пота. Для своевременной очистки воздуха от влаго- и теплоизбытков проект для систем вентиляции должен предусматривать воздухообмен не менее 6-8 раз ежечасно. В целях исключения возникновения сквозняков скорость движения приточных воздушных масс допускается на уровне 0,2 м/с (не более).
Вентиляция помещений, в которых происходят тренировки футболистов, имеет четко оговоренные нормативы. Так, на каждого спортсмена должно подаваться не менее 80 м3/ч свежего воздуха. Аналогичный показатель для присутствующих на трибунах зрителей – не менее 20 м3/ч на одного человека.
Интенсивность воздухообмена в других помещениях футзала (раздевалки, душевые, кабинеты тренеров, массажные кабинеты) рассчитывается в соответствии со строительными нормативами. Для некоторых их них важна тихая работа системы, поэтому нужно использовать шумоглушитель.
Вентиляционное оборудование для футбольных залов
Вентиляция спортивного зала с высокими требованиями к микроклимату должна осуществляться приточно-вытяжными установками с роторным рекуператором. Приток, предварительно нагретый (в холодные периоды года) или охлажденный (летом), направляется по помещению через вентканалы, расположенные на высоте 3-4 м от уровня пола. При использовании рекуператора подогрев притока будет осуществляться с 30-50 % экономией энергоресурсов.
Для максимального снижения уровня шума и экономии полезной площади установка оборудования для системы вентиляции футзала осуществляется в верхней части здания. Применяются крышные вентиляторы, стоимость не намного выше канальных или накладных с такой же производительностью. В этом случае управление вентиляционной системой производится дистанционно.
