Недостатня вентиляція спортзалів призводить до того, що всередині стає задушливо, спекотно і з’являються неприємні запахи. В результаті продуктивність тренувань знижується, у спортсменів з’являється задишка і бажання знову відвідати клуб зникає. Ще одна проблема – цвіль і грибок, що утворюються через підвищену вологість і руйнують спортивний інвентар. Розвиваючись у басейні, душових і роздягальнях, грибкові колонії шкодять здоров’ю клієнтів, тим самим сприяючи створенню негативної репутації закладу.
У вентиляційних пристроях проектом передбачається функція забезпечення здорової спортивної атмосфери в спорткомплексах. Такі системи сприяють притоку нових клієнтів. Правильно спроектована вентиляція басейнів не тільки нормалізує рівень вологості в повітрі, але й зберігає цілісність будівельних конструкцій, які під впливом конденсату можуть пошкоджуватися.
Для великих спортивних закладів (спортклубів, фітнес-клубів, спортивних шкіл, СПА-комплексів, критих басейнів, ковзанок) виправдане використання потужних вентиляційних систем припливно-витяжного типу. У душових, санвузлах і роздягальнях, а також на складах хлору, в котельнях і насосних приміщеннях проектуються самостійні припливно-витяжні системи. Припливне повітря може додатково очищатися і підігріватися, для цього використовується тепло відпрацьованих повітряних мас.
Часто вентиляція спортивних закладів працює разом із системою повітряного опалення. У басейнах системи вентиляції поєднані з канальними осушувачами. З метою збереження дизайну інтер'єру витяжна та припливна установка системи вентиляції для спортивних закладів нерідко монтується на даху.

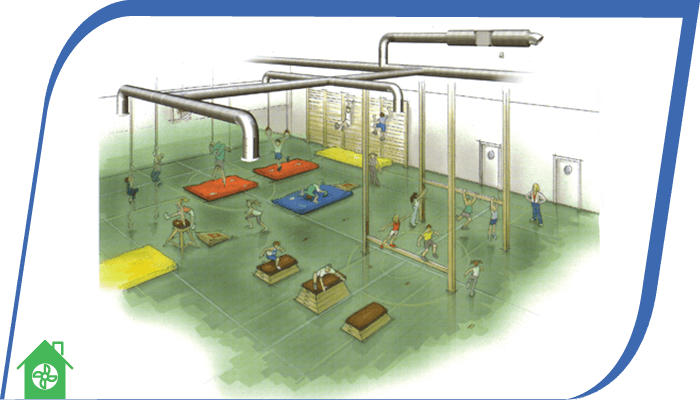

Вентиляція спортзалу
Активні заняття спортом призводять до швидкого зниження якості повітря навіть у спортзалах з висотою стелі 12-15 метрів. Нестача кисню зменшує користь від інтенсивних фізичних навантажень і, якщо спортзал платний, відбиває у спортсмена бажання повторного відвідування закладу. Для шкільного рівня також важлива вентиляція, спортзал відвідують діти і якість мікроклімату впливає на їхнє здоров'я та самопочуття. Тому тут це має таке ж значення, як і в комерційних спортзалах.

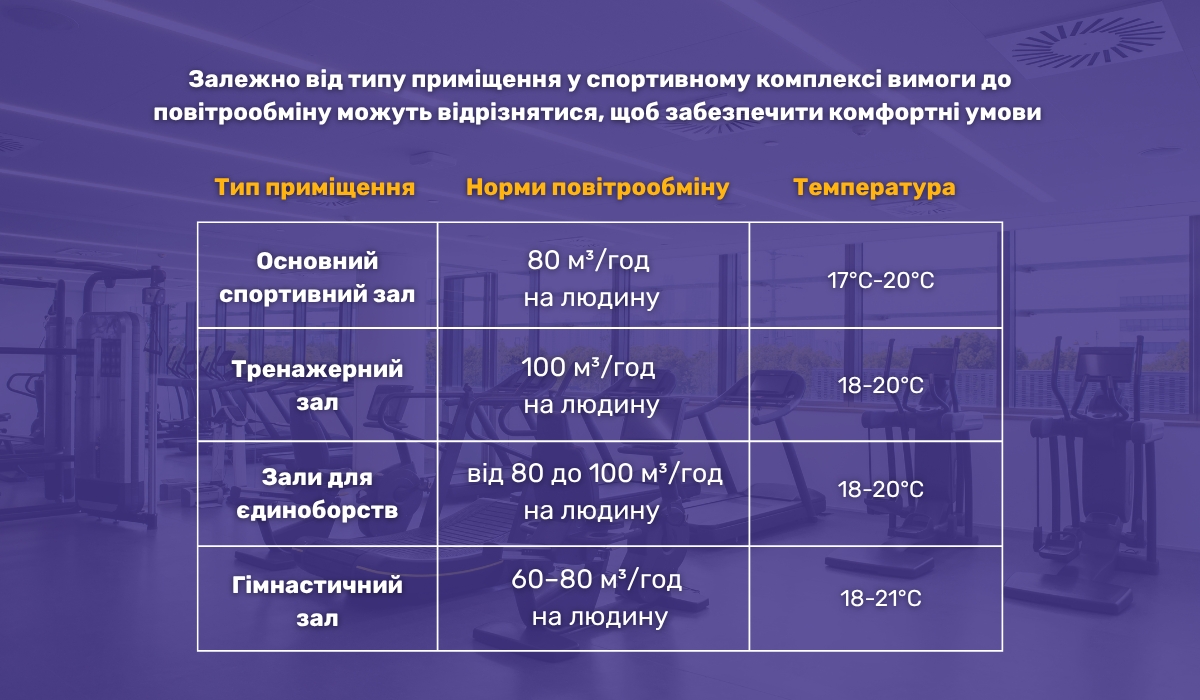

Яким має бути повітрообмін у спортзалі
Державними нормами передбачається подача свіжого повітря в кількості не менше 80 м3/год на кожного спортсмена і 20 м3/год на кожного глядача, якщо у спортзалі є трибуни. Цим нормам повинна відповідати вентиляція спортзалу школи або професійного спортивного закладу. При цьому обсяги припливу та витяжки повинні збігатися. Також у приміщенні спортивного залу не допускається створення протягів. Температура повітря у спортивному залі повинна становити 17-21 °C.

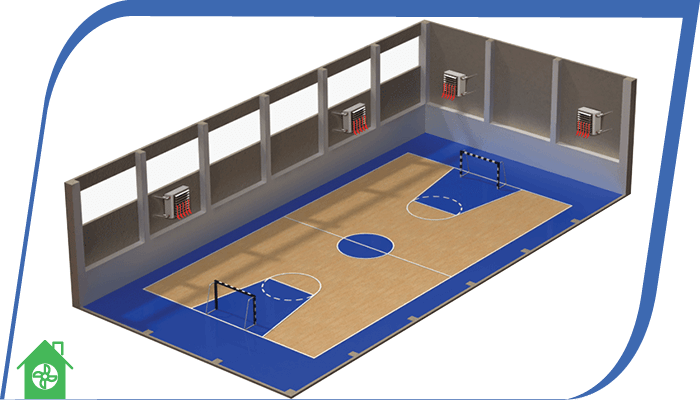

Система вентиляції спортивного залу: варіанти організації
На перший погляд може здатися, що найвигіднішим варіантом вентиляції спортзалу буде одноразова природна припливно-витяжна система. І вентиляція спортзалу в школі часто саме така. Щоб реалізувати таку кратність повітрообміну в спортивному залі, у верхній і нижній частині скління встановлюються фрамуги, які можна відкривати за допомогою механічних важелів. Витяжка організовується через витяжні шахти, а також за допомогою дахових дефлекторів. Витяжні отвори захищаються за допомогою повітророзподільника вентиляційного.
Однак, незважаючи на простоту та низьку ціну, природна вентиляція спортзалу має кілька істотних недоліків:
- Складність управління.
- Залежність від погодних умов.
- Істотні втрати тепла.
- Відсутність очищення повітря, що надходить.

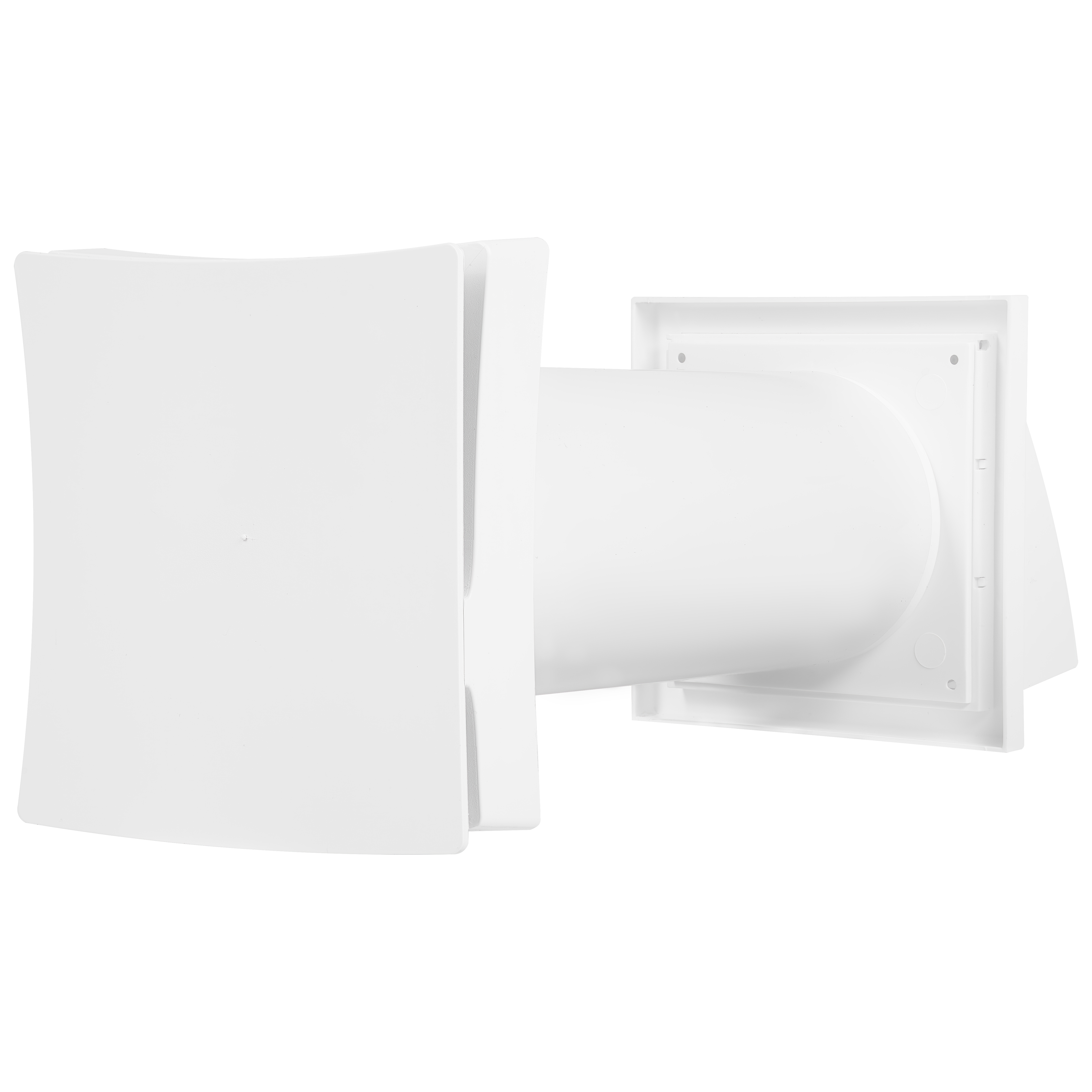

Для автоматизації та поліпшення природної вентиляційної системи можна встановити сервоприводи фрамуг. Також приплив повітря можна організувати за допомогою провітрювача. Замість опалювальних приладів можна використовувати повітряне опалення за допомогою припливно-витяжної системи вентиляції, що підігріває свіже повітря до того, як воно надійде в зону дихання спортсменів.
Найкраща вентиляція спортзалу – примусова. Саме з її допомогою можна зберегти тепло перед його викидом в атмосферу та очистити повітря, що надходить, від пилу й алергенів. До того ж, припливно-витяжний вентилятор для спортзалу забезпечить свіжим повітрям заклад з будь-якою відвідуваністю та висотою стель!

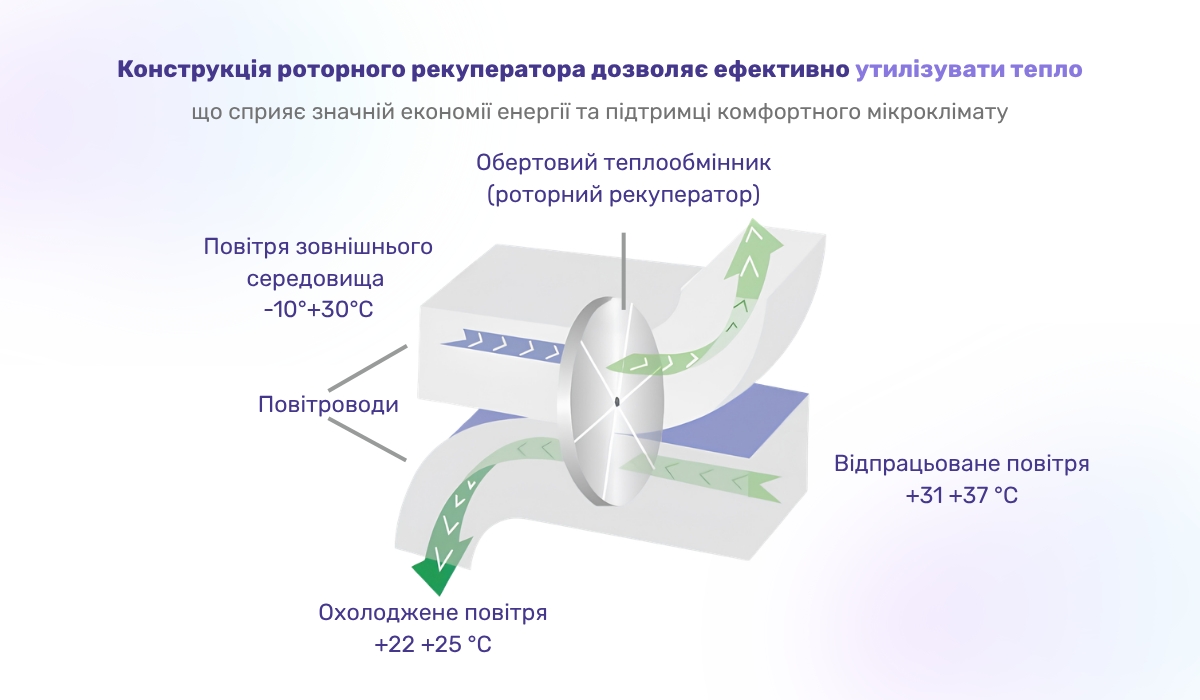

При рекуперації витяжні повітряні маси віддають своє тепло всередині роторного рекуператора припливному повітряному потоку, тому витрати електроенергії, необхідної для підігріву повітря, що надходить у спортзал, знижуються на 30-50 %! Не варто віддавати перевагу побутовому рекуператору для організації вентиляції спортзалу. У більшості випадків потрібні більш продуктивні моделі.
Під час примусової вентиляції свіже повітря проходить фільтрацію, підігрів/охолодження. Опалення або кондиціонер у спортзалі в цьому випадку працюють менш інтенсивно та економлять енергію. Потік повітря подається по периметру залу через систему повітропроводів з повітророзподільними пристроями, розташованими на висоті 3-4 метри. Витяжка здійснюється з верхньої зони.

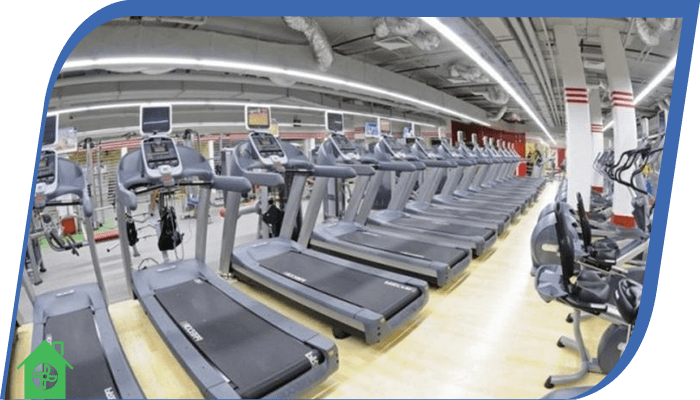

Правильна вентиляція спортивних залів дозволить зберегти здоров'я відвідувачів і забезпечить комфортні умови для занять спортом. Якщо спортзал знаходиться в будівлі з приміщеннями іншого призначення, то його система вентиляції повинна бути ізольована від їх систем. Наприклад, вентиляція офісу та офісних приміщень, навчальних класів повинна бути автономною від вентиляції спортивного залу.

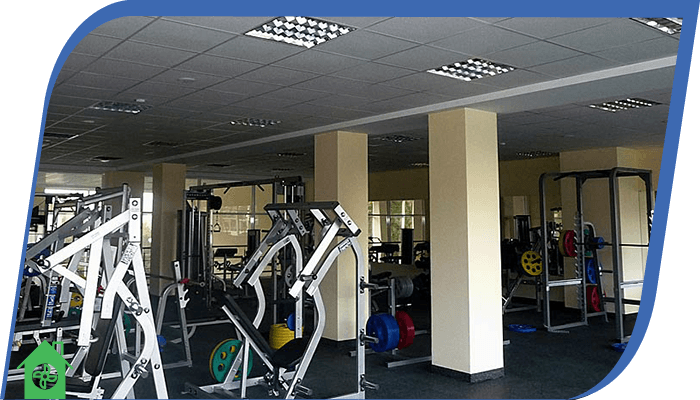

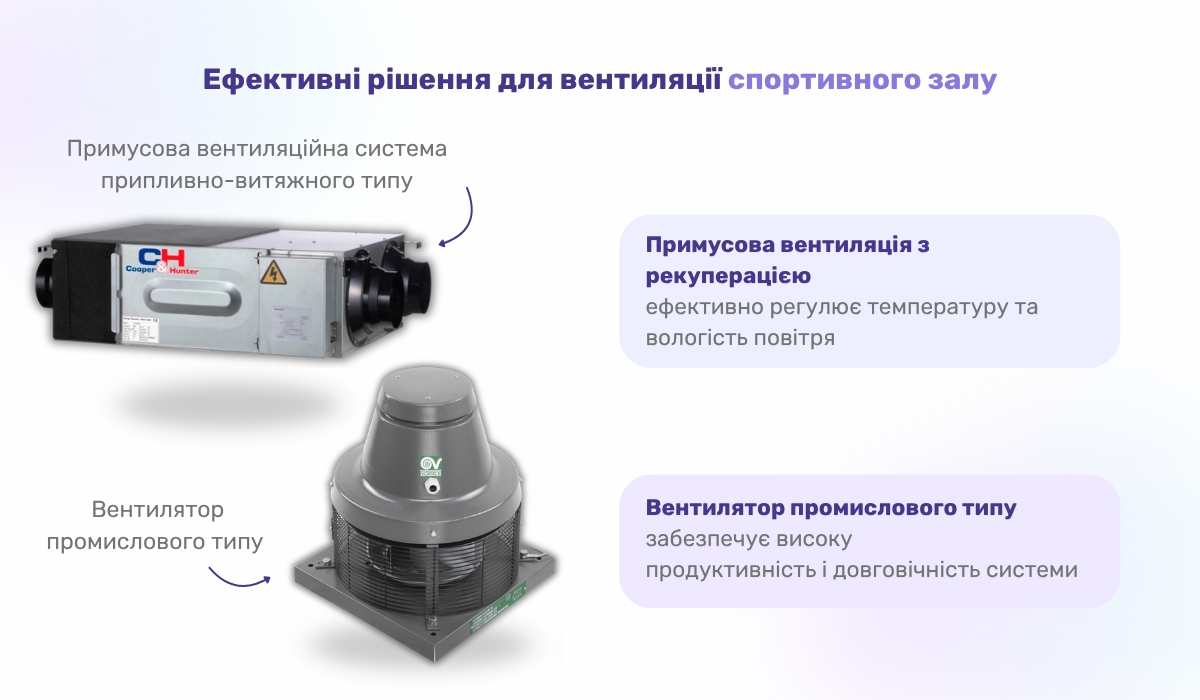

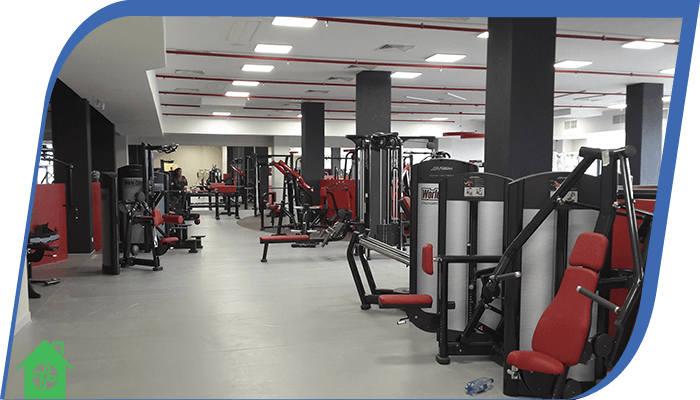

Вентиляція тренажерного залу
У порівнянні зі спортивними залами, тренажерні зали часто мають нижчі стелі. Причина очевидна – приміщення такого типу часто розміщуються в житлових будинках і на цокольних поверхах. Відрізняються вони й меншими габаритними розмірами приміщення.
Через те, що в тренажерному залі одночасно перебуває багато спортсменів, і всі вони зазнають інтенсивних фізичних навантажень, повітря всередині швидко забруднюється: зростає концентрація вуглекислоти та вологість, з'являється запах поту, стає душно та некомфортно.
Якщо у тренажерному залі відсутня вентиляція або вона несправна, виникає нестача кисню. У цьому випадку спортсмени замість користі від тренувань отримують головний біль і проблеми з серцево-судинною системою, що призводить до зменшення відвідуваності залу та погіршення репутації спортклубу.

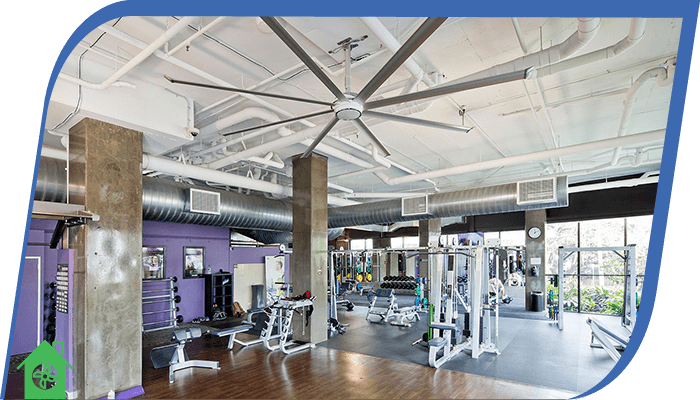

Вентиляція тренажерного залу: природна чи примусова?
Провітрюванням проблему вентиляції тренажерного залу не вирішити. Влітку це призведе до підвищення температури в приміщенні – кондиціонер у тренажерному залі працюватиме інтенсивніше. Взимку виникне збільшення витрат на опалення. Норми температури в тренажерному залі встановлені в межах 17-21 °C. При природному провітрюванні досягти такого результату протягом усього року не вийде. Також всередину залу проникатиме вуличний шум, пил, вихлопні гази та пилок рослин. До того ж, природна вентиляція не забезпечить щогодинного надходження необхідних для однієї людини 80 м³ свіжого повітря.
Якщо вентиляція спортивних залів природного типу цілком допустима, і одноразового повітрообміну там буває достатньо, то для тренажерних залів потрібний 6—8-ми кратний повітрообмін. Таку кратність повітрообміну в спортзалі з тренажерами забезпечує наявність примусової вентиляційної системи припливно-витяжного типу. Це обов'язкова умова. Якщо об'єм приміщення великий, то перевагу надають вентилятору промисловому.

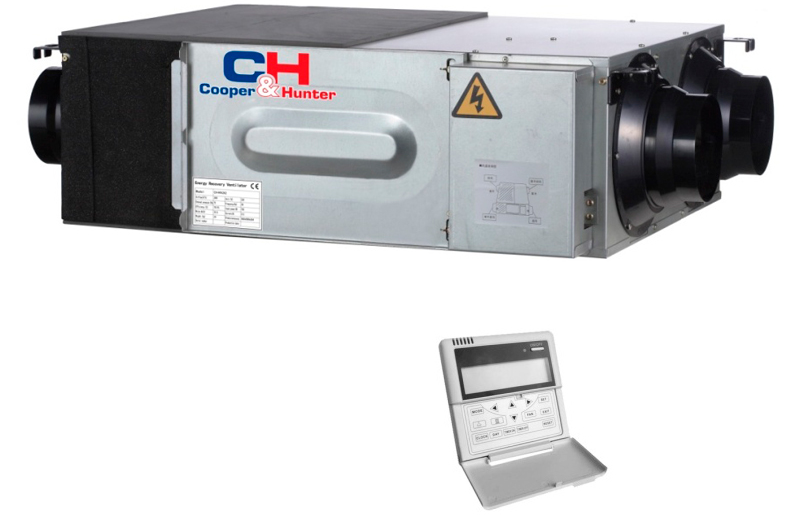

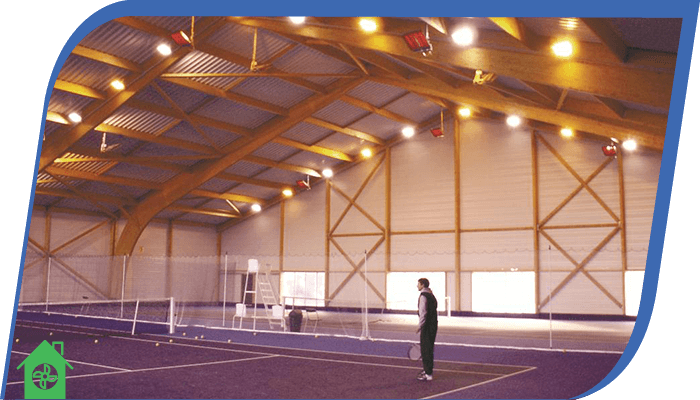

Обладнання для вентиляції тренажерних залів
Оскільки кожен відвідувач під час тренування займається на різних тренажерах, розміщених у різних зонах, вентиляція у спортивному залі повинна враховувати рівномірність розподілу повітряних потоків. Забезпечити рівномірний розподіл припливу в невеликому залі може моноблочна вентиляційна побутова установка. Для великих тренажерних залів проектується центральна система вентиляції з секційною припливно-витяжною установкою.
У першому випадку вентиляційна установка може розміщуватися навіть за підвісною стелею. У другому випадку для розміщення обладнання буде потрібно окреме приміщення. В обох випадках припливне повітря забирається з вулиці, проходить очищення у фільтрах і підігрівається (охолоджується). Розподіл повітряних потоків забезпечується мережею вентиляційних трубопроводів, прихованих за підвісною стелею.

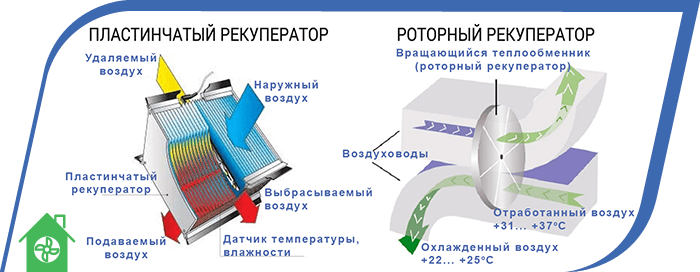

Для економії коштів на підігрів припливних повітряних мас у період холодів у вентиляційну систему тренажерного залу можна вбудувати пластинчастий рекуператор для спортзалу, який зберігатиме тепло повітря, що видаляється, і передаватиме його повітрю, що надходить. У результаті на підігрів повітря витрачатиметься на 30-50 % менше електроенергії.

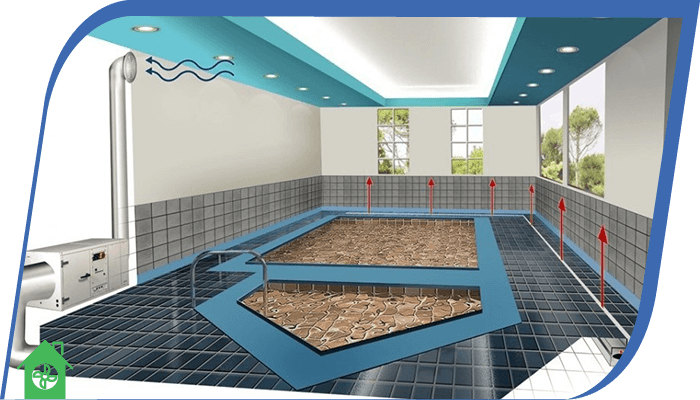

Вентиляція басейну
Вентиляція приміщень з басейном – специфічне завдання, адже навіть при 50 % вологості з кожного квадрата водної поверхні в повітря приміщення випаровується до чверті літра води щогодини!
Вентиляція басейну приватного, спортивного, плавально-оздоровчого та інших типів покликана забезпечити дотримання на об'єкті санітарно-гігієнічних норм, створення комфортних для відвідувачів умов перебування, збереження несучих конструкцій та елементів дизайну інтер'єру.
Волога, що випаровується з басейну, повинна бути негайно відведена або осушена! Якщо система вентиляції басейну відсутня або не справляється із завданням, у повітрі утворюється туман, дихати стає набагато важче. Через «тропічну» атмосферу та задуху відвідувачі басейну почуваються некомфортно і для виконання звичних дій під час плавання доводиться витрачати більше енергії.

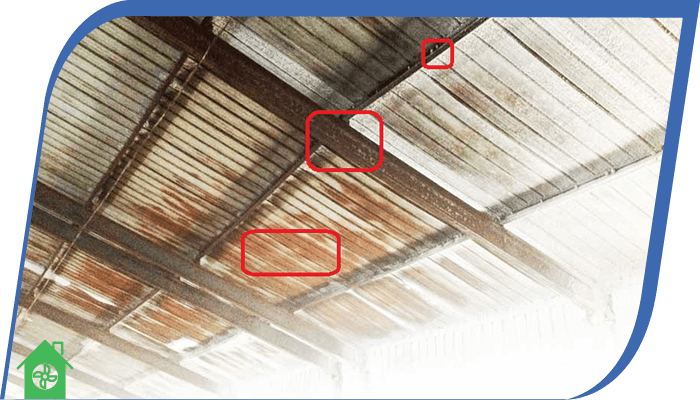

Відбивається відсутність якісної вентиляції і на стані самого приміщення з басейном. Надмірна вологість може призвести до корозійного руйнування сталевих конструкцій будівлі, а замерзання/відтавання частинок вологи, що проникли в її опорні елементи та перекриття, призводить до їх пошкоджень. Крім того, конденсуючись, волога проникає не тільки вглиб несучих конструкцій, але й накопичується в мікротріщинах оздоблювальних матеріалів. У результаті створюються умови для появи грибкової цвілі, а дерев'яні елементи інтер'єру піддаються гниттю.

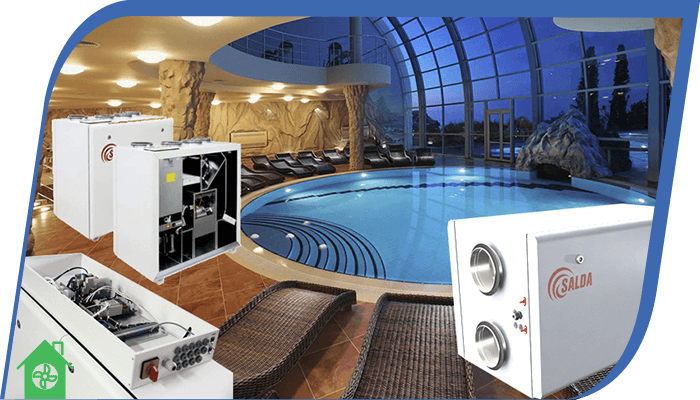

Варіанти формування вентиляції в басейні
Для будь-якого закритого басейну повинна застосовуватися механічна вентиляційна система з переважанням витяжки над притоком. Вентиляція басейну може здійснюватися:
- припливно-витяжними установками;
- за допомогою комбінації припливно-витяжної установки та осушувачів;
- кліматичними комплексами.
Якщо розробляється вентиляція приватного будинку, то частина системи, що відповідає за басейн, повинна бути автономною від усього житла. Це необхідно для того, щоб повітряні потоки, що несуть велику кількість вологи, не перетиналися з потоками від приміщень житлового призначення, в яких вологи набагато менше. Сучасна система автоматики вентиляції може інтегруватися в систему «розумний дім».

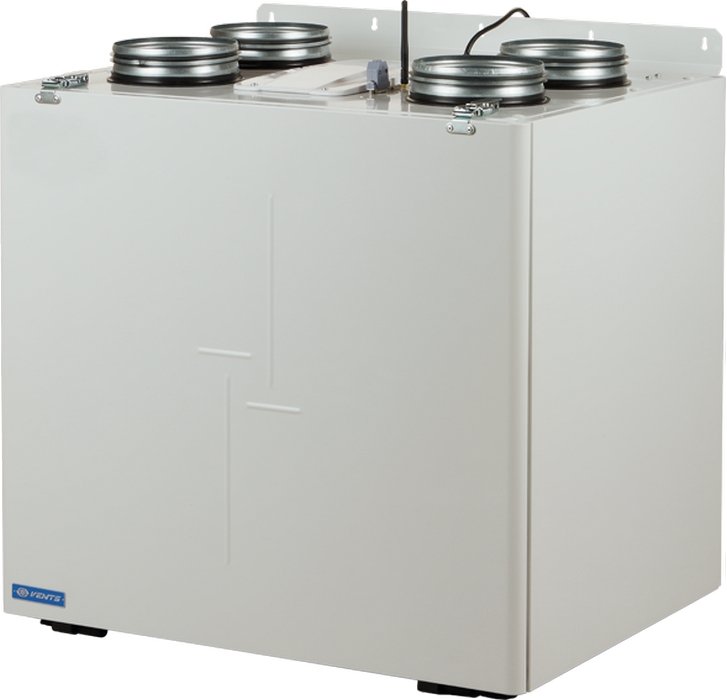

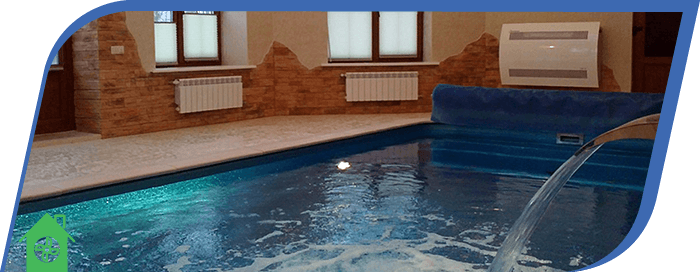

Вентиляція басейнів припливно-витяжною установкою
З огляду на невелику площу чаші та малу інтенсивність використання, застосування припливно-витяжних вентиляційних установок без осушувача є виправданим у більшості басейнів приватних будинків.
При використанні такої схеми для видалення з повітря зайвої вологи повинен організовуватися 5-кратний повітрообмін. Щоб заощадити на підігріві припливу і компенсувати теплові втрати, в установку вбудований рекуператор, що повертає до 65 % тепла, яке видаляється витяжкою.

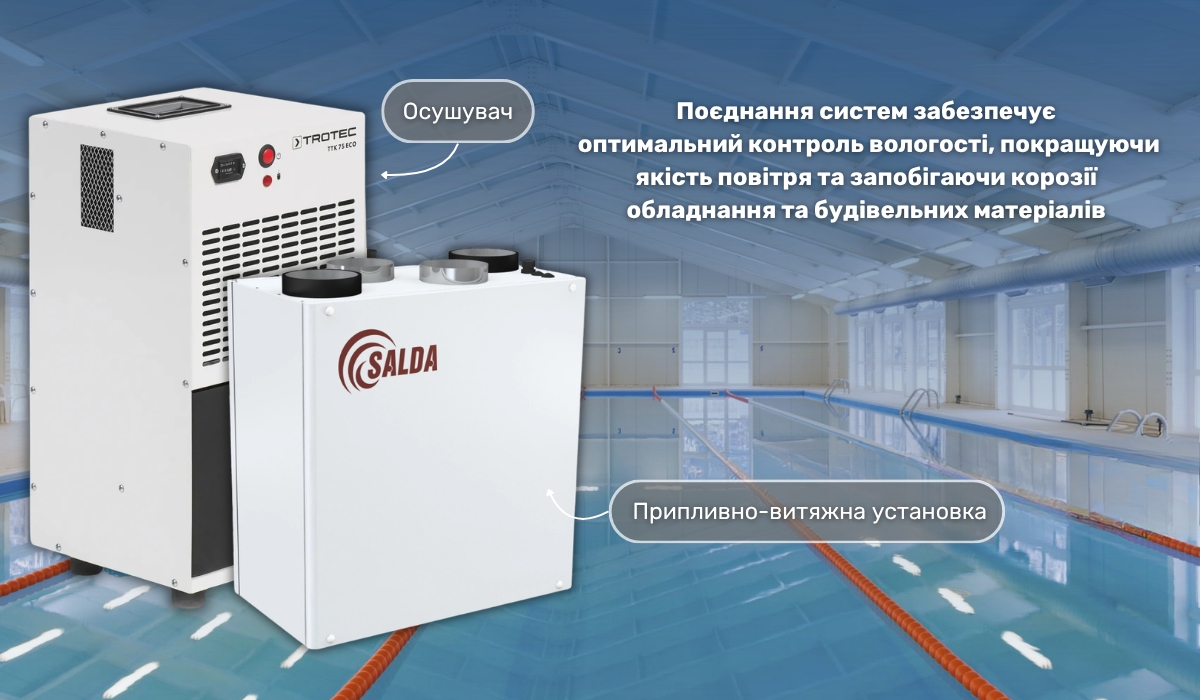

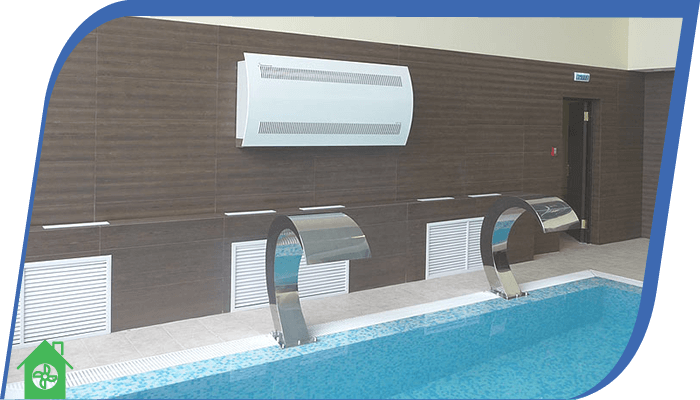

Осушувачі в поєднанні з припливно-витяжною установкою в басейні
Така вентиляційна схема виправдана для басейнів з водною поверхнею до 50-100 м2. У цьому випадку робота вентиляційної установки доповнюється настінними або канальними пристроями для осушення повітря.
Якщо планується вентиляція приватного басейну (площа чаші до 50 м2), можна обійтися настінними осушувачами, що працюють у поєднанні з припливно-витяжною вентиляцією. Для басейну з чашею 50-100 м2 настінних осушувачів буде недостатньо – знадобляться пристрої канального типу.
Вентиляція басейну з використанням кліматичних комплексів
Якщо площа басейну перевищує 100 м2, розрахунок вентиляційної системи здійснюється з урахуванням його вологовиділення. Для асиміляції надлишків вологи рекомендується припливно-витяжна установка спеціального антикорозійного виконання.
Модульні установки здатні не тільки вентилювати. Встановлюються деталі у вентиляцію, здатні осушувати, фільтрувати та підігрівати повітря. Вони розраховані на роботу з вологим середовищем, насиченим парами хлору.
Вентиляція футбольного залу
Правильна робота припливного, витяжного або реверсивного вентилятора, встановлених у залах для міні-футболу (футзалах), має велике значення не тільки для спортсменів, які прийшли на тренування, але й для їхніх глядачів.
Вентиляція в спортзалі для футзалу повинна забезпечувати достатній повітрообмін, температурний комфорт спортсменів і глядачів, прийнятний рівень вологості та повну відсутність протягів.
Мета кожного тренування – поліпшення командних та індивідуальних фізичних показників. Якщо в залі присутній неприємний запах, повітря задушливе, та ще й надмірно спекотно або холодно, у більшості випадків члени футбольної команди приймають рішення тренуватися в іншому місці.

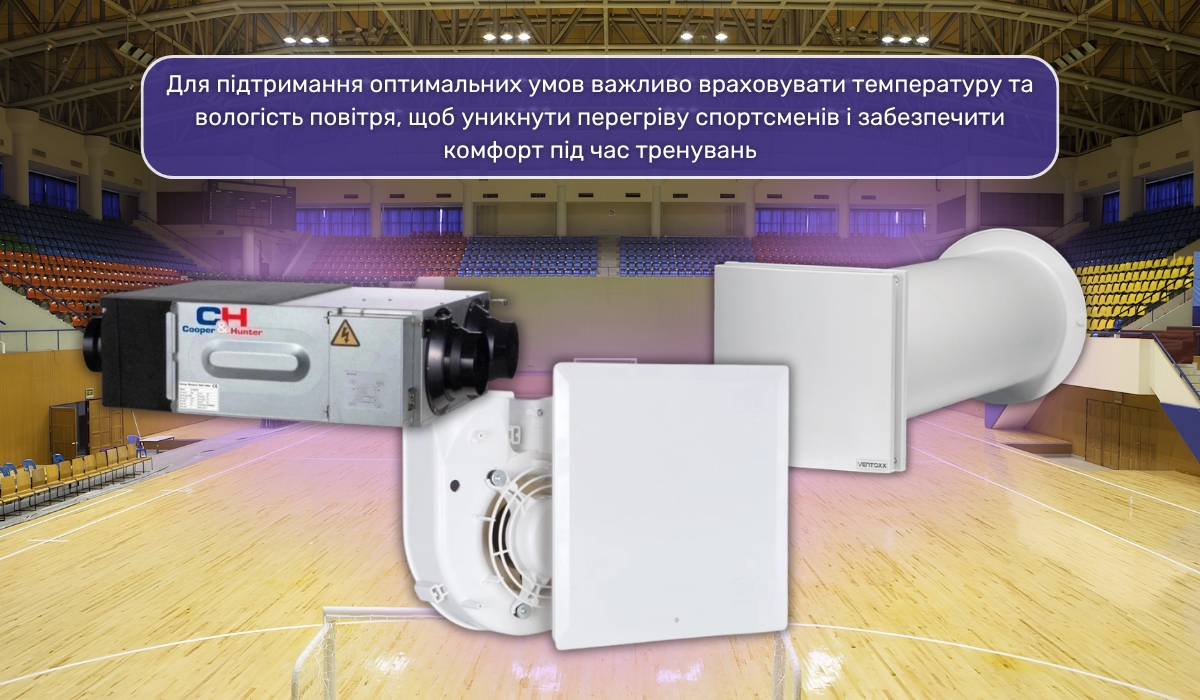

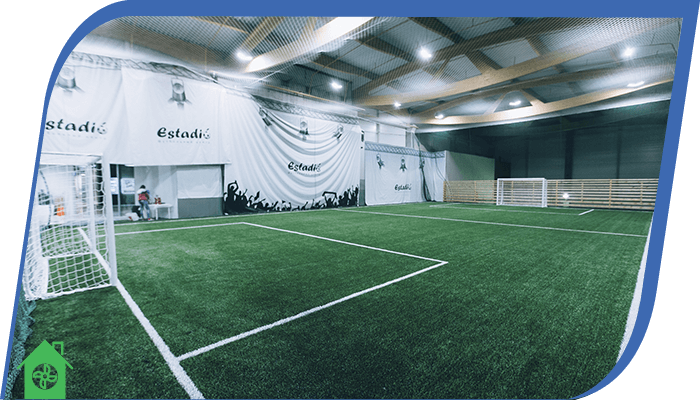

Вентиляція приміщень для футзалу: норми та вимоги
Через те, що на полі футзалу спортсмени зазнають серйозних фізичних і кардіонавантажень, відбувається активізація виділення вуглекислоти та поту. Для своєчасного очищення повітря від надлишку вологи та тепла проєкт систем вентиляції повинен передбачати повітрообмін не менше 6-8 разів на годину. З метою виключення виникнення протягів швидкість руху припливних повітряних мас допускається на рівні 0,2 м/с (не більше).
Вентиляція приміщень, в яких відбуваються тренування футболістів, має чітко визначені нормативи. Так, на кожного спортсмена має подаватися не менше 80 м³/год свіжого повітря. Аналогічний показник для глядачів, присутніх на трибунах, – не менше 20 м³/год на одну особу.
Інтенсивність повітрообміну в інших приміщеннях футзалу (роздягальні, душові, кабінети тренерів, масажні кабінети) розраховується відповідно до будівельних норм. Для деяких з них важлива тиха робота системи, тому потрібно використовувати шумоглушник.

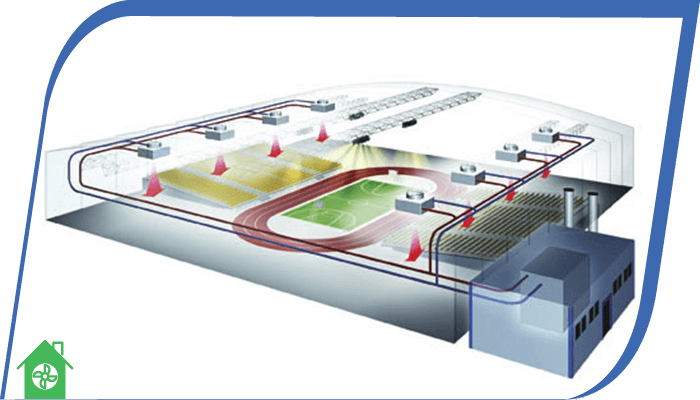

Вентиляційне обладнання для футбольних залів
Вентиляція спортивного залу з високими вимогами до мікроклімату повинна здійснюватися припливно-витяжними установками з роторним рекуператором. Припливне повітря, попередньо нагріте (у холодні періоди року) або охолоджене (влітку), направляється по приміщенню через вентиляційні канали, розташовані на висоті 3-4 м від рівня підлоги. При використанні рекуператора підігрів припливу буде здійснюватися з 30-50 % економією енергоресурсів.

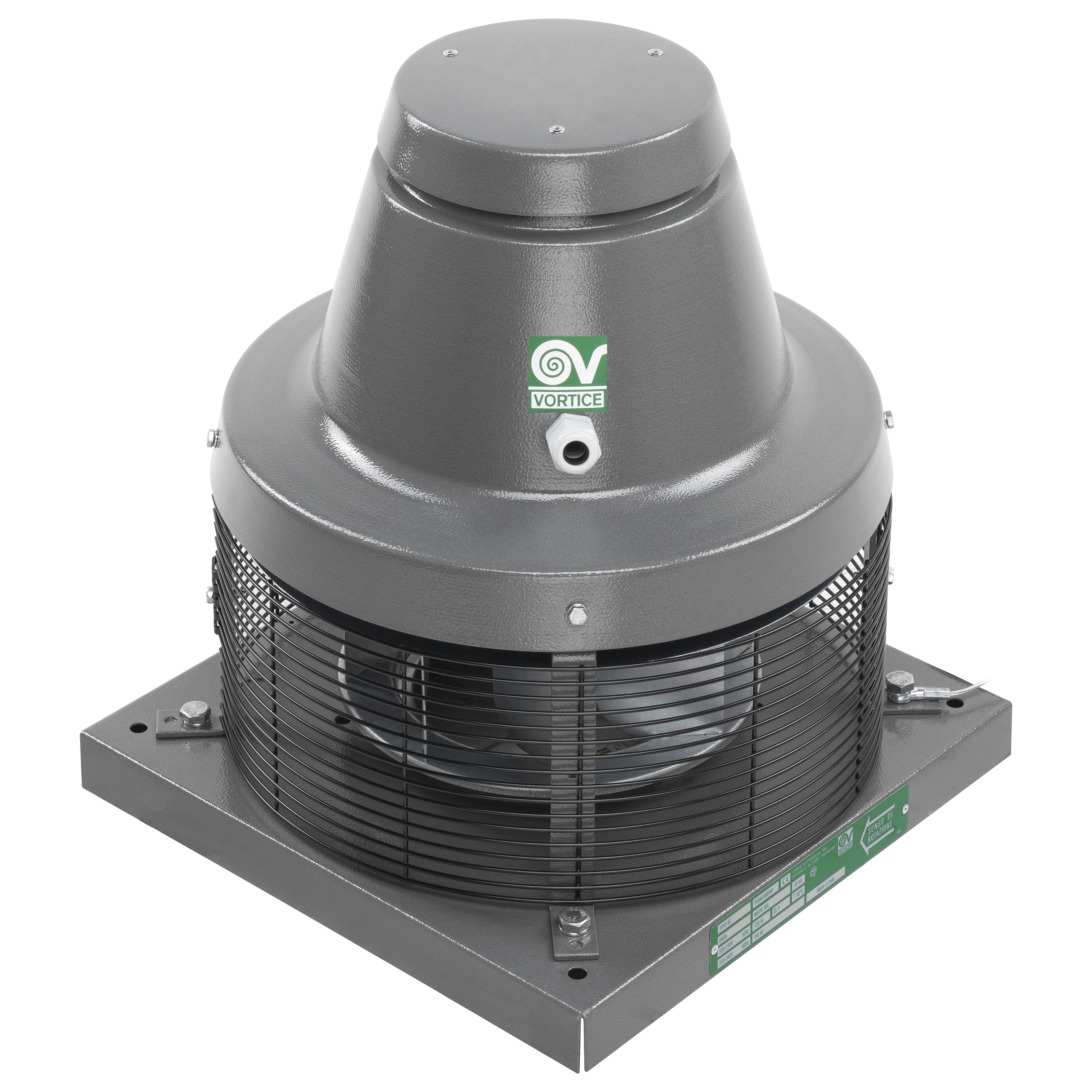

Для максимального зниження рівня шуму та економії корисної площі установка обладнання для системи вентиляції футзалу здійснюється у верхній частині будівлі. Застосовуються дахові вентилятори, вартість яких не набагато вища за канальні або накладні з такою ж продуктивністю. У цьому випадку управління вентиляційною системою здійснюється дистанційно.
