Інженери постійно вдосконалюють роботу вентиляційних систем, що добре помітно на тлі останніх десятиліть. Інноваційний підхід у проектуванні, конструюванні та реалізації став запорукою комфортного перебування сотень і тисяч людей у таких знакових спорудах, як театри, клуби та кінотеатри. Це спостерігається не тільки в громадських місцях. Навіть такі прості пристрої, як витяжка для ванної, кухні та інша побутова вентиляція, зазнали значних удосконалень.
Сучасні системи вентиляції створюють належні температурні умови, забезпечуючи рекомендований мікроклімат у приміщенні, наповнюючи простір свіжим повітрям. Закладені наприкінці минулого століття технології перестали відповідати нинішнім вимогам до безпеки та експлуатації, тому інженери докладають зусиль для модернізації застарілих стандартів.
Мова піде про особливості вентиляційних систем, пристосованих під потреби театрів, клубів і кіно.
Вентиляція театрів
Крім низького рівня шуму, вентиляція та кондиціонування театрів повинні забезпечувати температурний комфорт, відсутність протягів і подачу чистих повітряних мас у зону дихання. Не варто забувати й про те, що, крім глядацької зали зі сценою та оркестровою ямою, у театрі є адміністративні та допоміжні приміщення – вестибюль, гримерки, гардероб, санвузли тощо. Через великі обсяги та специфіку цих просторів простим правильним провітрюванням тут не обійтися, навіть якщо використовувати спеціальні пристрої. Потрібен більш ефективний підхід. У всіх цих приміщеннях і зонах наявність системи вентиляції театру, що коректно функціонує, є обов'язковою!

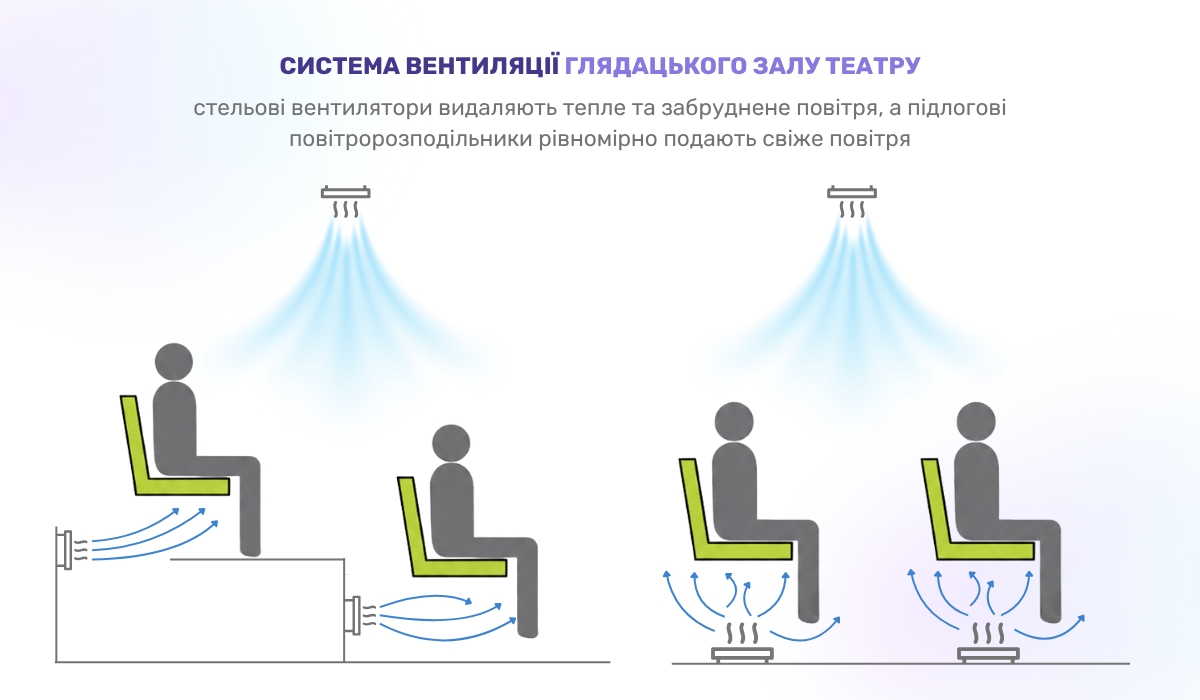

Система вентиляції глядацької зали театру
У минулому столітті вентиляція глядацької зали здійснювалася таким чином, щоб припливне повітря подавалося з-під стелі глядацької зали і рухалося вниз. Однак така схема вентиляції довела свою неефективність. Через те, що висота стель у театрі часто перевищує 4 метри, а тепле повітря, що виділяється глядачами та системою опалення, піднімається вгору, відбувається змішування повітряних потоків. Як наслідок, свіже повітря до глядачів у достатній кількості не доходить. Якщо ж прискорити подачу припливу, виникає шум і протяг, що викликає дискомфорт.
Сьогодні в театрах зі стелями висотою понад 4 м реалізується проект системи вентиляції з рухом припливу знизу-вгору. Таке рішення, зокрема, реалізовано в найбільших театрах світу (у Лейпцигу, Дрездені, Берліні, Будапешті та інших культурних столицях). Для реалізації такої схеми під глядацьким залом створюється камера статичного тиску, в якій накопичується очищене від пилу припливне повітря, що нагнітається припливною вентиляційною установкою. Вентиляційні решітки, через які свіже повітря потрапляє в зал, розташовуються під глядацькими кріслами. У камері знаходиться повітря відповідної температури та вологості. Крім того, використовується вентиляційна деталь для припливу чистого повітря – фільтр.
Температурний перепад між припливним повітрям і повітрям у партері повинен бути не менше 20 °С, на балконі – не менше 40 °С. Для досягнення цих показників використовуються підігрівачі, охолоджувачі та система кондиціонування глядацької зали.
Завдяки використанню камери підвищується рівномірність і знижується швидкість подачі припливу (приплив подається зі швидкістю до 0,2 м/с), в результаті чого актори та глядачі не відчувають протягу та шуму від роботи вентиляції. Попри те що повітророзподільники розташовані в підлозі, неприємного подуву по ногах не буде. Витяжка (природна або рециркуляційна) організовується в стелі глядацької зали.
У театральному залі використовуються проектори. Моделі з галогенними лампами активно виділяють тепло під час роботи. Щоб його відводити, застосовуються локальні витяжні вентилятори в місцях розміщення цих приладів.
Вентиляція театру в інших приміщеннях
У гримерних кімнатах, санвузлах, курильних кімнатах та інших невеликих приміщеннях театру організовується примусова витяжна система. Важливо ізолювати витяжні канали цих приміщень від фасонних елементів вентиляції, що працюють для глядацької зали. Це виключить потрапляння забрудненого повітря до відвідувачів театру.
У приміщеннях прання та виготовлення декорацій додатково використовуються місцеві відсмоктувачі. Вони виводять забруднене повітря безпосередньо з проблемного джерела. Наприклад, від робочого місця фахівця, який користується клеєм, фарбами.
Для інших приміщень виправдане застосування системи припливно-витяжного типу. Зверніть увагу, що в забрудненому приміщенні (санвузол, кімната для куріння, майстерня) важлива не тільки потужна витяжка, що видаляє непридатне повітря. Видалене повітря повинно заміщуватися таким же об'ємом нового. Тому припливна вентиляція повинна бути такою ж ефективною.

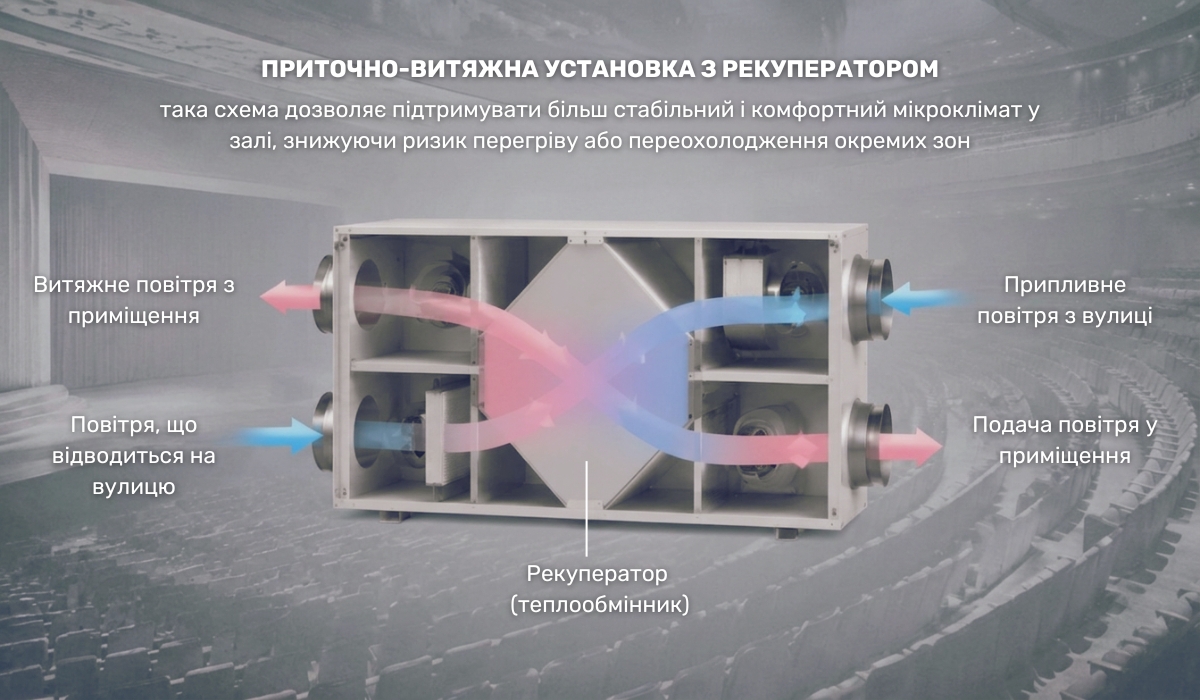

Якщо застосовується припливно-витяжна установка з рекуператором, то це допоможе заощадити на опаленні або кондиціонуванні допоміжного приміщення. Витяжне повітря обмінюватиметься температурою з припливним. І тоді вентиляція не вплине на температуру мікроклімату, кліматичній техніці доведеться працювати менше.
Вентиляція кінотеатрів
Якщо вентиляція, кондиціонування кінотеатрів відсутні, відвідувачі помічають це з перших хвилин перебування в залі – неприємний запах і задуха відразу насторожують людей. Але справжній дискомфорт відвідувачі відчувають, коли сеанс почався. Через брак свіжого повітря та відсутність тепловідведення, людей починає дратувати буквально все: крісла, що здаються незручними, недостатня відстань між рядами, реклама перед фільмом, сусіди, що хрумтять попкорном... У результаті людина, яка одного разу отримала перераховані вище відчуття, вдруге до цього кінотеатру не піде, адже сьогодні конкуренція серед таких закладів досить активна, та й ціни на квитки відрізняються незначно.
Професійна установка вентиляції кінотеатру дозволить забезпечити комфорт відвідувачів, усунення неприємних запахів та збільшення відвідуваності закладу. А віддавши перевагу рекуператорам відповідної продуктивності, можна не втрачати від роботи вентиляції тепло опалення. Якщо використовувати тепловий насос для опалення кінотеатру, то можна заощадити ще більше, оскільки це енергоефективний пристрій, що працює на відновлюваних ресурсах.
Що враховує проектування вентиляції кінотеатрів
На кожного відвідувача кінотеатру має припадати не менше 20 м³ свіжого повітря за 1 годину, тому проект системи вентиляції завжди передбачає використання припливних вентиляційних установок. Для такого великого обсягу варто використовувати промислові осьові вентилятори, що відрізняються високою продуктивністю. Однак для того, щоб людина, що сидить, почувалася комфортно, вентиляція кінотеатру повинна забезпечувати не тільки подачу свіжого повітря в зону дихання, але й відведення тепла, адже людське тіло виділяє до 100 Вт тепла на годину!
З огляду на похиле розташування підлоги залу, велику концентрацію людей і значну висоту стелі кінотеатру, стельова вертикальна вентиляція (принцип, що використовувався в старих кінотеатрах) не зможе впоратися з поставленим завданням. У цьому випадку буде потрібен занадто швидкий повітряний потік, через що в залі обов'язково виникне протяг. Використання настінних вентиляційних решіток призведе до появи турбулентності, а підлогових – до того, що холодні повітряні маси будуть стелитися по підлозі, що також неприпустимо, оскільки може призвести до простудних захворювань.

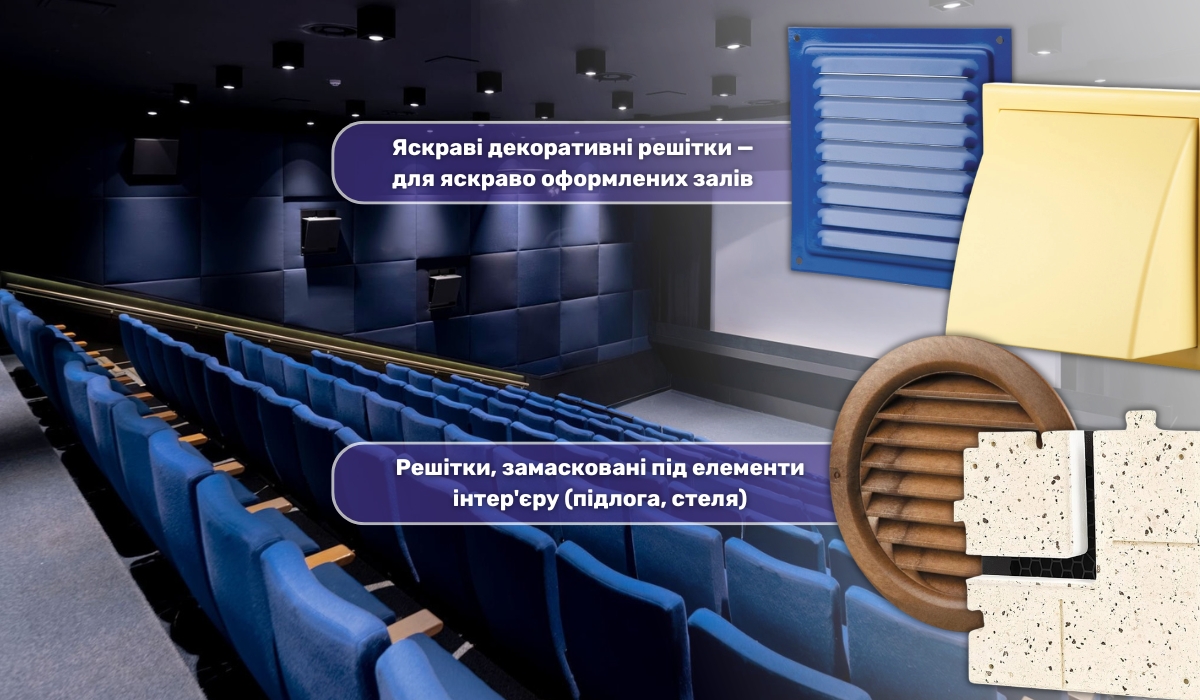

Наступною особливістю кінотеатрів вважається вимога щодо максимального збереження дизайну інтер'єру глядацької зали, через що вентиляційні решітки повинні бути непомітними. Проект вентиляційної системи враховує потреби інтер'єру залу. Тому застосування дизайнерських повітророзподільників, що мають унікальний вигляд, є виправданим. Також можуть використовуватися розподільники повітря, які можна замаскувати в інтер'єрі.
Велике значення приділяється акустиці глядацької зали, тому вентиляційне обладнання для кінотеатру підбирається так, щоб рівень шуму від його роботи не заважав глядачам під час сеансу. Правильно обраний і встановлений пристрій для придушення шуму допоможе досягти цього ефекту.
Акустика кінозалу має набагато більше значення, ніж у театрі. Акустичні системи розташовані в різних частинах залу і під час сеансу кожна з них працює по-різному, створюючи ефект об'ємного звуку. Від вентиляції вимагається не тільки тиха робота, що виключає появу зайвих шумів, але й правильний розподіл і швидкість повітряних потоків. Якщо потік занадто сильний, створюється протяг. І він зашкодить не тільки комфорту відвідувачів, але і якості звуку, оскільки змінить його напрямок. Ефект об'ємного звучання вже знижується. Цьому також сприяє й піднятий з підлоги пил, який поглинає та відбиває частину звуку. Тому вентиляція не повинна створювати сильні висхідні потоки.
Оптимальним рішенням усіх перерахованих вище завдань є витісняюча вентиляція кінотеатру з установкою припливних повітророзподільних пристроїв з одним із варіантів розташування:
- У підлозі під кожним із глядацьких крісел.
- У вертикальній площині сходинок за кожним із крісел (потік може спрямовуватися віяловим або горизонтальним способом).
- З розташуванням припливних решіток з тилу спинок крісел.
У цих випадках повітря подається з невеликою швидкістю. Його температура повинна бути на пару градусів нижчою за температуру приміщення, завдяки чому з підлоги не піднімається пил, не створюється дискомфорт у зоні щиколоток і не виникає помітного шуму від працюючої вентиляції.

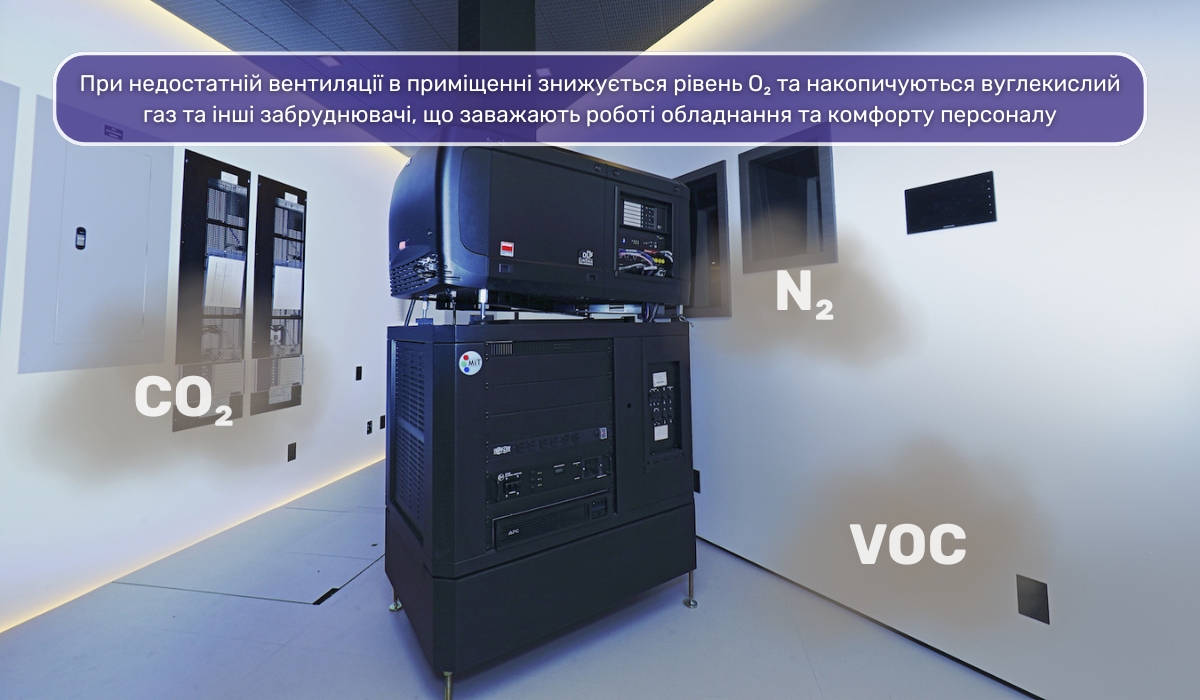

Вентиляція кінопроекційної
Часи лампових кінопроекторів вже минули. Вони оснащувалися потужними лампами розжарювання, що створювали світло для проекції на екран. Колби таких ламп нагріваються до температури понад 100 °C. Тому 50-100 років тому в кінопроекційній було спекотно, немов у котельні. Відведення тепла було дуже важливим.
Здається, що якщо зараз така техніка не використовується, то ніяка особлива вентиляція не потрібна і можна обійтися за допомогою звичайного припливного вентиляційного клапана, адже приміщення часто невелике. Однак зараз кінопроектор являє собою комп'ютер, обчислювальну техніку, яка теж нагрівається досить сильно, майже до 100 °C.
Сучасний кінопроектор складається з таких елементів, що нагріваються: блоку живлення, центрального процесора, відеопроцесора. Крім того, у приміщенні часто використовуються допоміжні комп'ютери, які теж виділяють тепло. Тому вентиляція повинна мати ефективну витяжку для того, щоб забезпечити:
- відведення тепла, виділеного всією комп'ютерною та мультимедійною технікою;
- нормальну температуру середовища для роботи цієї техніки;
- комфортні умови для співробітників, які там перебувають.
Для таких приміщень проєкт системи вентиляції передбачає примусову припливно-витяжну установку. Над приладами, які активно виділяють тепло (проектор), встановлюються локальні витяжні вентиляційні пристрої. Також важлива і звукоізоляція. Зайвий шум заважатиме роботі співробітників і може бути чутним на задньому ряду кінозалу.

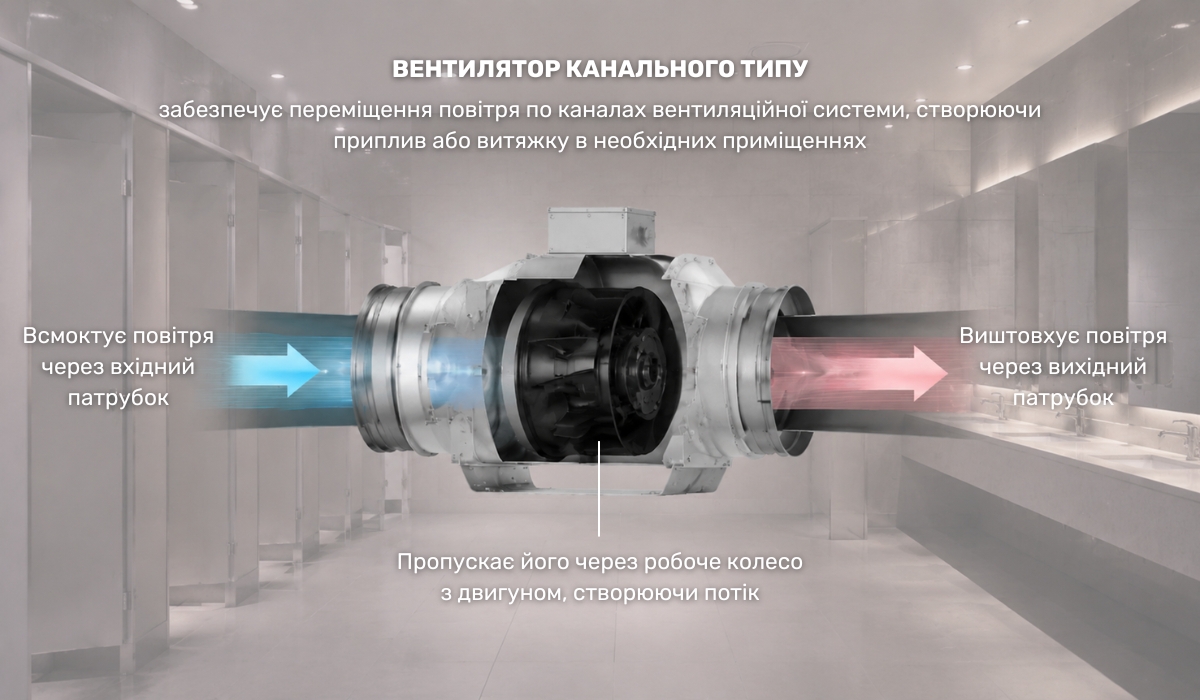

Проект вентиляції кінотеатру у допоміжних приміщеннях
Кінотеатр складається не тільки із залу та кінопроекційної. У нього часто є допоміжні приміщення, які вимагають певного підходу у розв'язання питання вентиляції:
- Зал очікування. Місце, де люди чекають на початок сеансу. Як правило, з великим об'ємом і високою стелею. Необхідна загальна припливно-витяжна примусова вентиляція, що забезпечує свіже повітря і комфортну температуру. Кількість людей завжди може бути різною, тому система автоматичної вентиляції, яка підлаштовується під умови, буде відмінним варіантом.
- Точка торгівлі. Тут можуть бути місця приготування їжі з використанням термічної обробки (попкорн, гамбургери, солодка вата). Тому необхідна локальна витяжна вентиляція, яка відводить і тепло, і запахи. Підійде кухонна витяжка. Тепло також виділяють працюючі холодильники, в яких зберігаються продукти та інгредієнти. Припливне повітря може надходити від вентиляції зали очікування (часто ці локації знаходяться на одній площі) або незалежним припливним вентиляційним пристроєм.
- Інші приміщення. У кінотеатрі можуть бути санвузли, офіс, місця для куріння та інші приміщення. Якщо приміщення забруднене (санвузол, курильна), то потрібна хороша припливно-витяжна вентиляція з ізоляцією від інших повітропроводів. Якщо мова йде про офіс, то можна віддати перевагу тихому вентилятору канального типу для припливу і зробити природну витяжну вентиляцію. Але це залежить від особливостей приміщення.
Система вентиляції нічного клубу
У нічних клубах скупчується багато людей, які поводяться по-різному: хтось сидить за столиками або біля бару, хтось курить, решта активно танцює. Для кожної групи відвідувачів необхідно забезпечити подачу свіжого повітря в певному обсязі.
Професійно спроектована та встановлена вентиляція нічного клубу сприяє створенню комфортного та безпечного для здоров'я мікроклімату. Сучасний асортимент дозволяє підібрати обладнання, яке не зашкодить інтер'єру або навіть може бути використано як його деталь. Наприклад, канальні, накладні вентилятори, ревізійні дверцята, повітроводи – все можна замаскувати або використовувати в декорі.
Як організовується вентиляція клубу
Головною особливістю нічних клубів щодо проектування вентиляції вважається відсутність достовірної інформації про відвідуваність закладу. Дуже часто розрахункова заповненість, надана власником клубу, виявляється заниженою. Як наслідок, встановлена вентиляційна система не забезпечує достатнього повітрообміну – вона просто не справляється з навантаженням.
Вентиляційне обладнання для нічного клубу має підбиратися з запасом продуктивності та змінною витратою повітря. У цьому випадку роботу вентиляційної системи можна буде підлаштувати під реальну кількість відвідувачів. Можна використовувати ручне керування – співробітники клубу будуть самі посилювати продуктивність вентиляції через панель керування, коли це необхідно. Але практичніше застосувати автоматику, яка реагує, коли повітря не відповідає нормі вуглекислого газу (СО2) і температура стає некомфортною. Вона автоматично підлаштує роботу вентиляційних пристроїв під актуальні умови.
Другою особливістю, що відрізняє багато нічних клубів від інших розважальних закладів, є лояльне ставлення до відвідувачів, які палять. Так, гості клубу можуть палити не тільки у спеціально відведених місцях та кальянних кімнатах, а й на танцмайданчику, у зоні відпочинку та в зоні бару. Для компенсації цього негативного фактора кратність повітрообміну в нічному клубі повинна досягати мінімум 10. Кількість повітря, що враховується в розрахунку на одну людину, може становити 100 м³/год і більше.
В якості фільтрів, що очищають повітря від тютюнового диму, зазвичай застосовують електростатичні фільтри.
Використання різних вентиляційних рішень у нічному клубі
Система вентиляції нічних клубів найчастіше організовується за допомогою припливно-витяжних установок, які розміщуються в окремому приміщенні, коридорі, на даху або під стелею. Решітка для забору припливного повітря розміщується на передньому або тильному фасаді клубу, а викид витяжки здійснюється вище рівня покрівлі.
При необхідності поєднання вентиляції з системою кондиціонування в клубах можуть застосовуватися системи центрального кондиціонування з додатковими автономними установками кондиціонування повітря.
Вентиляція інших приміщень нічного клубу
У клубі є додаткові приміщення: кухня, санвузол, офіс, лобі. Вони також потребують організованої вентиляції. Лобі оснащується примусовою припливно-витяжною системою. Її можна організувати за допомогою побутової вентиляційної установки з відповідною продуктивністю. На вхідному отворі встановлюються повітряні завіси для запобігання виходу тепла або холоду з приміщення.
Офіс потребує тихої вентиляційної системи з примусовим притоком. Витяжка може бути природною або примусовою. Санвузол вимагає ефективної витяжки та притоку, що забезпечуються вентиляторами.
У кухні вентилятори для нічного клубу повинні відводити тепло від місць термічної обробки та холодильників. Вона також повинна видаляти запахи. При цьому важливий примусовий приплив замість видаленого повітря. У нас Ви можете замовити монтаж систем вентиляції або підбір необхідного обладнання.
