Инженеры непрерывно совершенствуют работу вентиляционных систем, что невооруженным глазом просматривается на фоне последних десятилетий. Инновационный подход в проектировании, конструировании и реализации стали ключом к комфортному пребыванию сотен и тысяч людей в таких знаковых строениях как театры, клубы и кино. Это наблюдается не только в общественных местах. Даже такое простое устройство, как вытяжка для ванной, кухни и другая бытовая вентиляция получили значительные улучшения.
Современные системы вентиляции создают должные температурные условия, обеспечивая рекомендованный микроклимат в помещении, наполняя пространство свежим воздухом. Заложенные в конце прошлого века технологии перестали отвечать нынешним требованиям к безопасности и эксплуатации, поэтому инженеры предпринимают усилия по модернизации устаревших стандартов.
Речь пойдет об особенностях вентиляционных систем, приспособленных под нужды театров, клубов и кино.

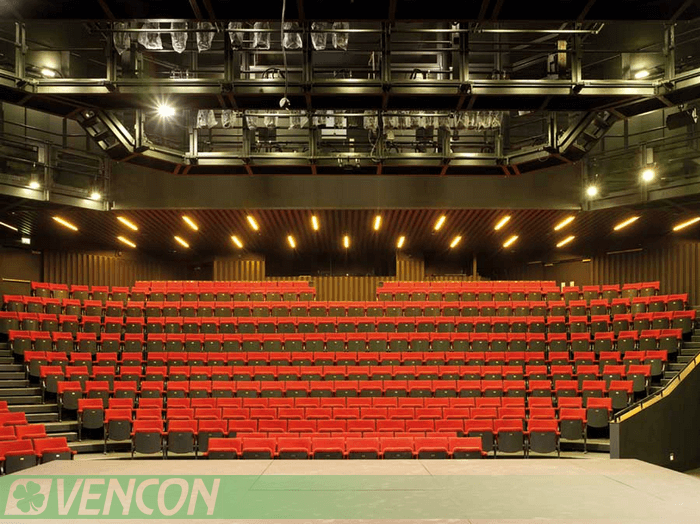

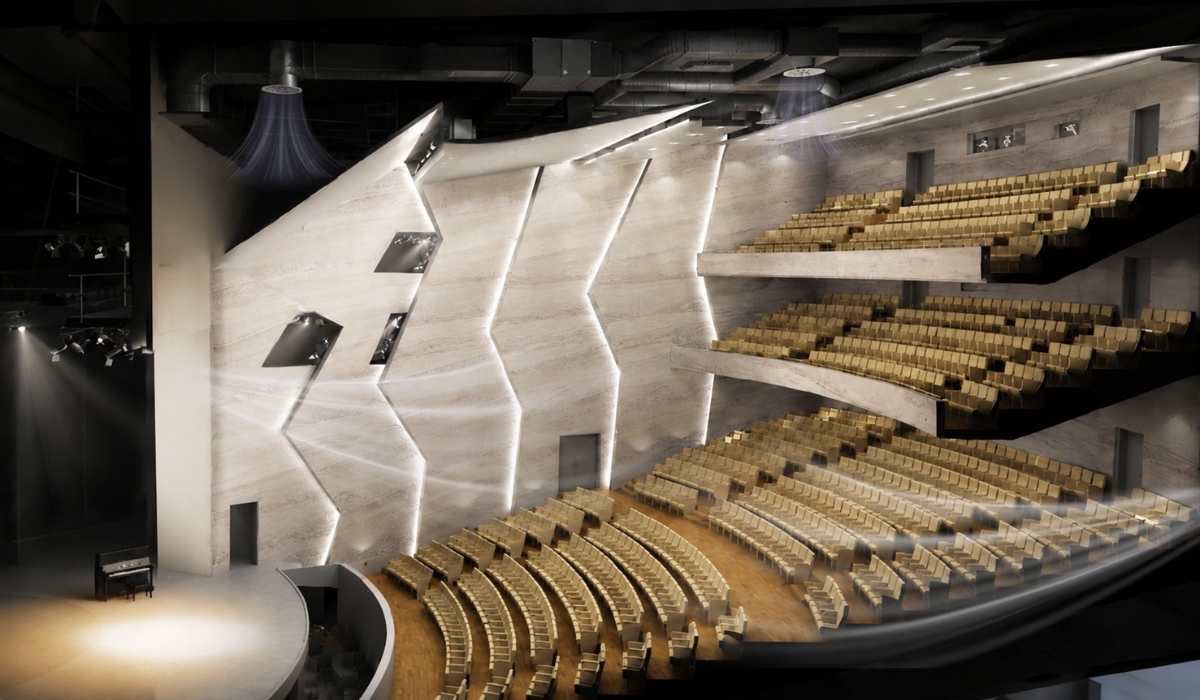

Вентиляция театров
Помимо низкого шумового уровня, вентиляция, кондиционирование театров должны обеспечивать температурный комфорт, отсутствие сквозняков и подачу чистых воздушных масс в зону дыхания. Не стоит забывать и о том, что, кроме зрительного зала со сценой и оркестровой ямой, в театре имеются административные и вспомогательные помещения – вестибюль, гримерки, гардероб, санузлы и прочее. По причине больших объемов и специфики этих пространств простым правильным проветриванием тут не обойтись, даже если использовать специальные устройства. Нужен более эффективный подход. Во всех этих помещениях и зонах наличие корректно функционирующей системы вентиляции театра обязательно!

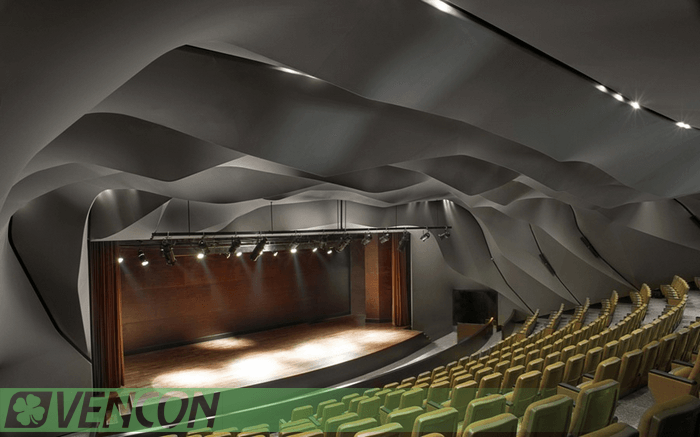

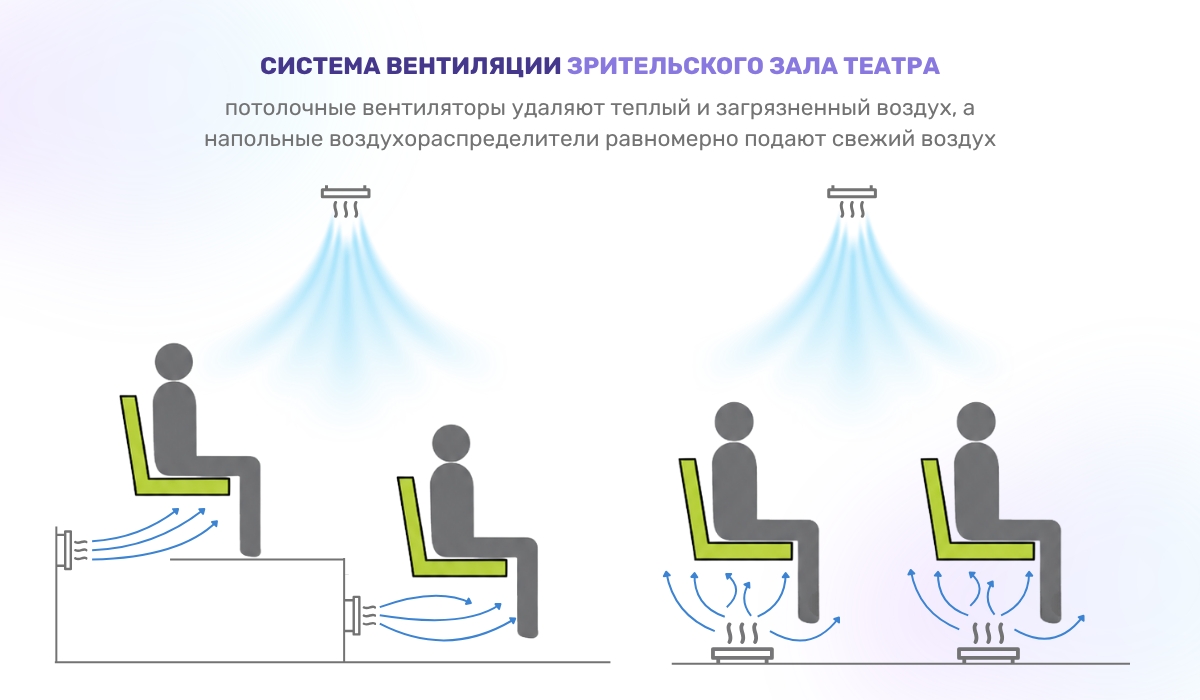

Система вентиляции зрительного зала театра
В прошлом веке вентиляция зрительного зала производилась таким образом, чтобы приточный воздух подавался из-под потолка зрительного зала и двигался вниз. Однако такая схема вентиляции доказала свою неэффективность. Из-за того, что высота потолков в театре часто превышает 4 метра, а теплый воздух, выделяемый зрителями и системой отопления, поднимается вверх, происходит смешение воздушных потоков. Как следствие, свежий воздух к зрителям в достаточном количестве не доходит. Если же ускорить подачу притока, возникает шум и сквозняк, вызывающий дискомфорт.
Сегодня в театрах с потолками более 4 м высотой реализуется проект системы вентиляции с движением притока снизу-вверх. Такое решение, в частности, реализовано в крупнейших театрах мира (в Лейпциге, Дрездене, Берлине, Будапеште и др. культурных столицах). Для реализации такой схемы под зрительным залом создается камера статического давления, в которой накапливается очищенный от пыли приточный воздух, нагнетаемый приточной вентустановкой. Вентиляционные решетки, через которые свежий воздух попадает в зал, располагаются под зрительскими креслами. В камере находится воздух подходящей температуры и влажности. Кроме того, используется вентиляционная деталь для притока чистого воздуха – фильтр.
Температурный перепад между приточным воздухом и воздухом в партере должен быть не менее 20°C, на балконе – не менее 40°C. Для достижения этих показателей используются подогреватели, охладители и система кондиционирования зрительного зала.
Благодаря использованию камеры, повышается равномерность и снижается скорость подачи притока (приток подается со скоростью до 0,2 м/с), в результате чего актеры и зрители не ощущают сквозняк и шум от работы вентиляции. Несмотря на то, что воздухораспределители расположены в полу, неприятного дуновения по ногам не будет. Вытяжка (естественная или рециркуляционная) организуется в потолке зрительного зала.
В театральном зале используются проекторы. Модели с галогенными лампами активно выделяют тепло во время работы. Чтобы его отводить применяются локальные вытяжные вентиляторы в местах размещения этих приборов.
Вентиляция театра в других помещениях
В гримерных комнатах, санузлах, курительных комнатах и других небольших помещениях театра организуется принудительная вытяжная система. Важно изолировать вытяжные каналы этих помещений от фасонных элементов вентиляции, работающих для зрительного зала. Это исключит попадание загрязненного воздуха к посетителям театра.
В помещениях стирки и изготовления декораций дополнительно используются местные отсосы. Они выводят загрязненный воздух непосредственно из проблемного источника. Например, от рабочего места специалиста, который пользуется клеем, красками.
Для других помещений оправдано применение системы приточно-вытяжного типа. Обратите внимание, что в загрязненном помещении (санузел, комната для курения, мастерская) важна не только мощная вытяжка, удаляющая непригодный воздух. Удаленный воздух должен замещаться таким же объемом нового. Поэтому приточная вентиляция должна быть такой же эффективной.

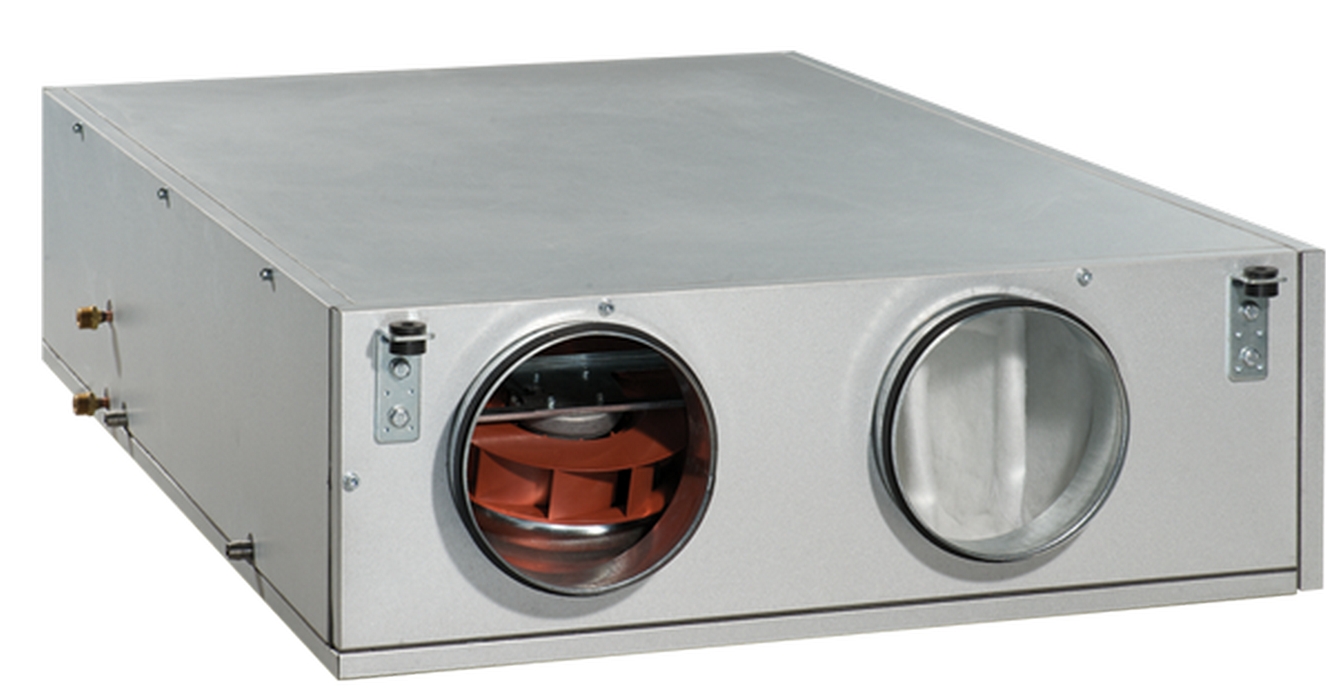

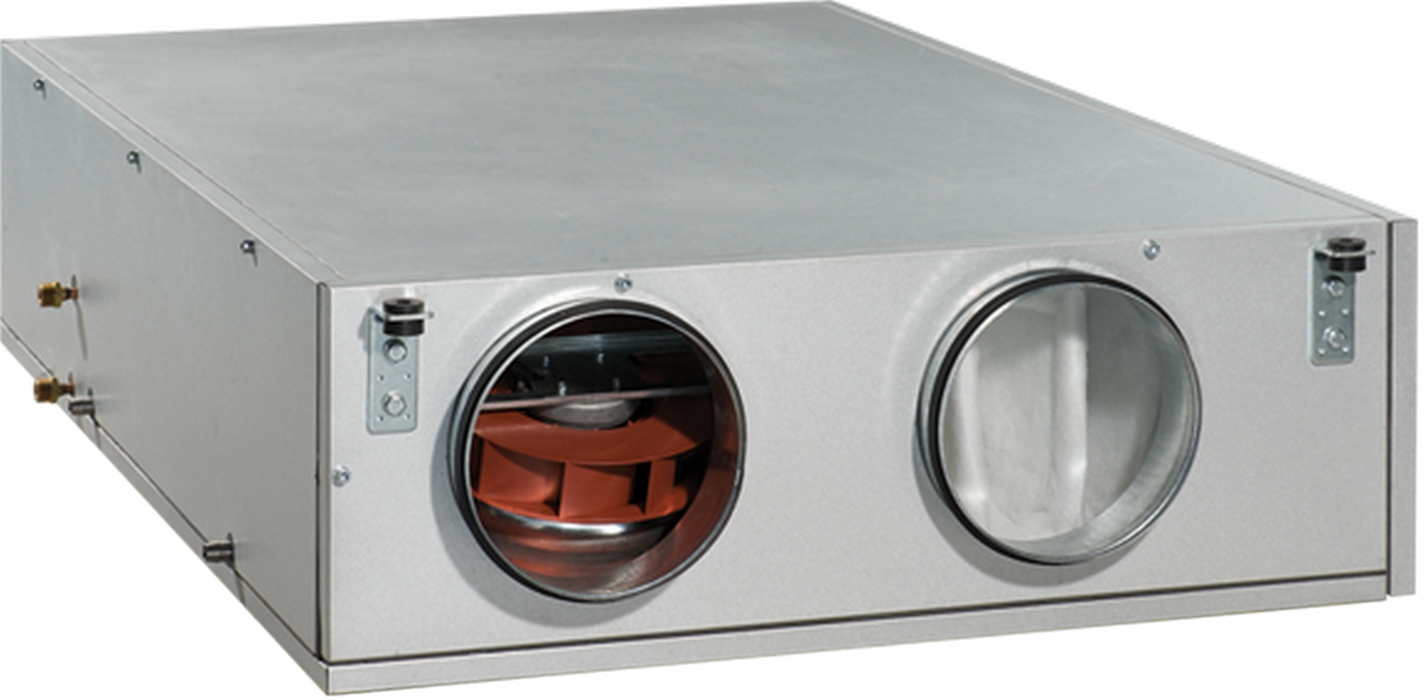

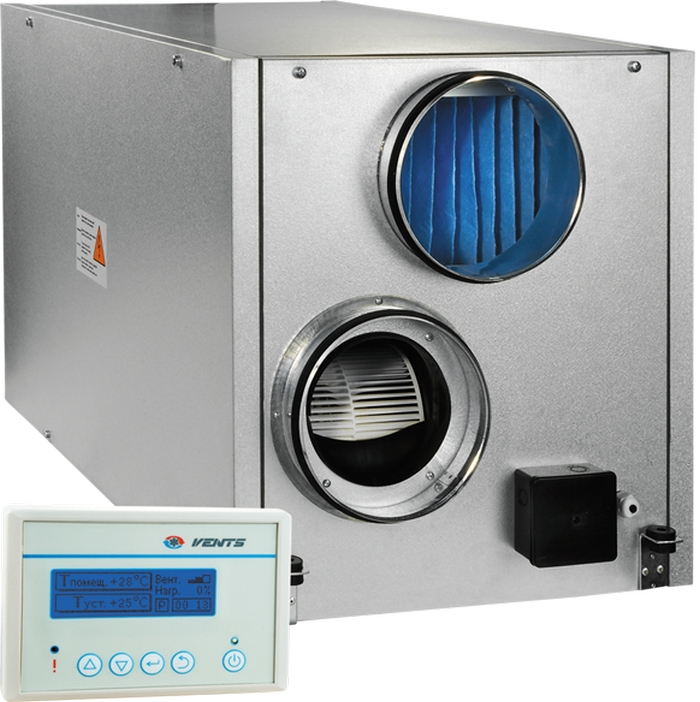

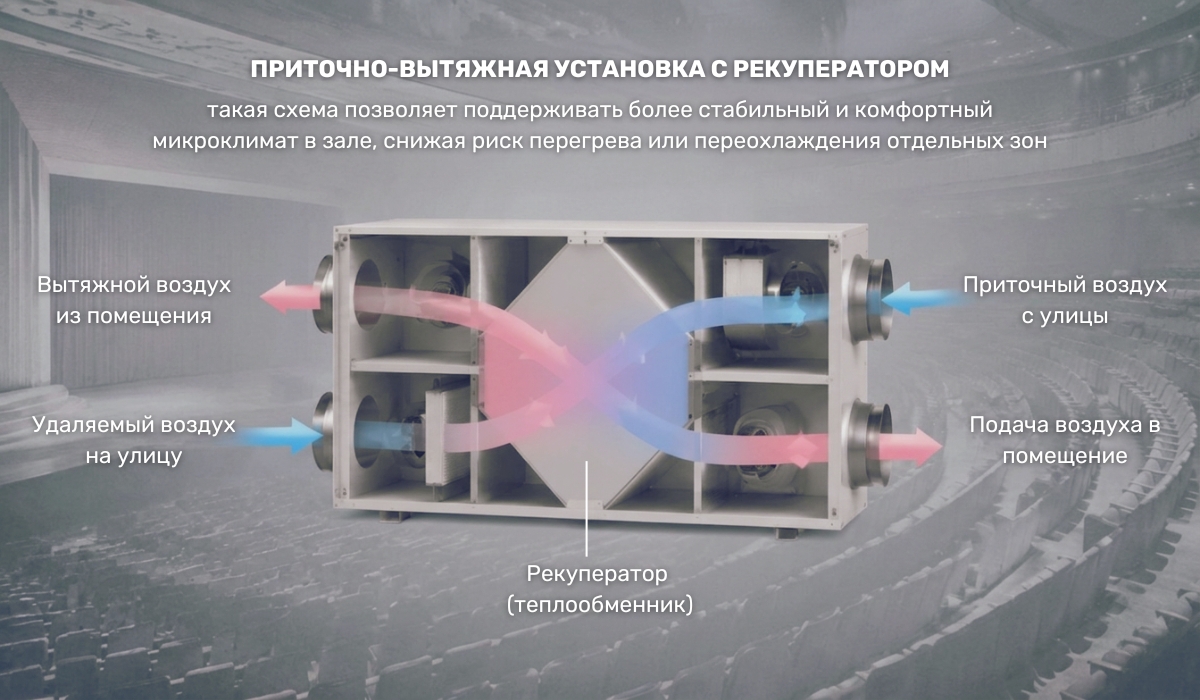

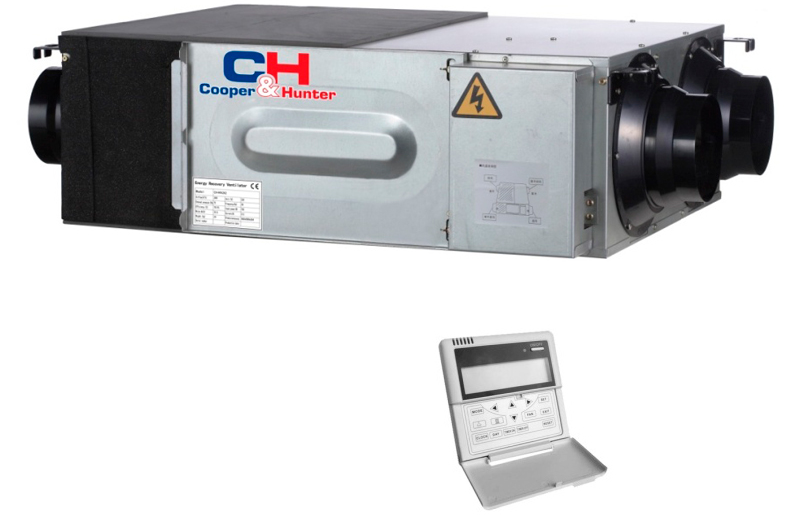

Если применяется приточно-вытяжная установка с рекуператором, то это поможет сэкономить на отоплении или кондиционировании вспомогательного помещения. Вытяжной воздух будет обмениваться температурой с приточным. И тогда вентиляция не повлияет на температуру микроклимата, климатической технике придется работать меньше.

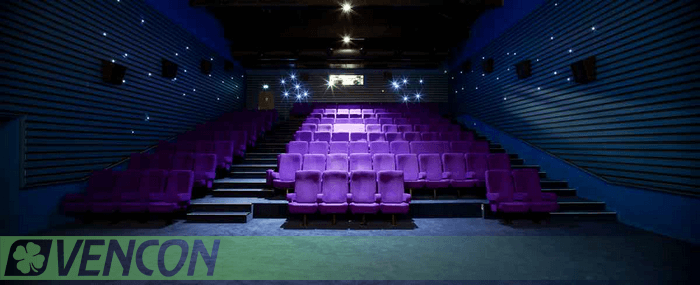

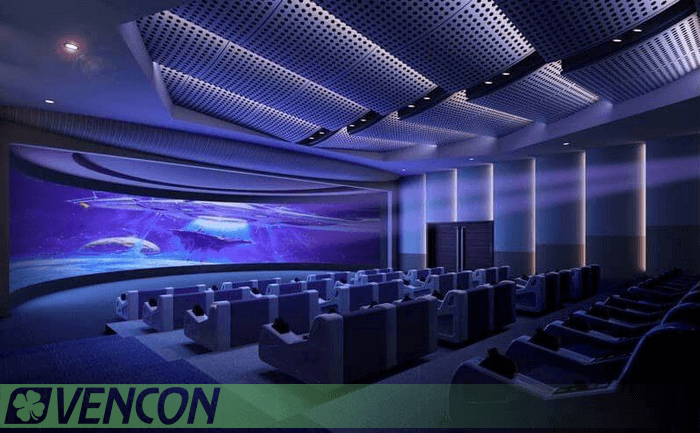

Вентиляция кинотеатров
Если вентиляция, кондиционирование кинотеатров отсутствует, посетители замечают это с первых минут нахождения в зрительном зале – неприятный запах и духота сразу настораживают людей. Но настоящий дискомфорт посетители испытывают, когда сеанс начался. Из-за недостатка свежего воздуха и отсутствия теплоотвода, людей начинает раздражать буквально все: кажущиеся неудобными кресла, недостаточное расстояние между рядами, реклама перед фильмом, соседи, хрустящие попкорном... В результате, человек, однажды получивший вышеперечисленные ощущения, второй раз в этот кинотеатр не пойдет, ведь сегодня конкуренция среди таких заведений достаточно активная, да и цены на билеты отличаются незначительно.
Профессиональная установка вентиляции кинотеатра позволит обеспечить комфорт посетителей, удаление неприятных запахов и увеличение посещаемости заведения. А отдав предпочтение рекуператорам подходящей производительности, можно не терять от работы вентиляции тепло отопления. Если использовать тепловой насос для отопления кинотеатра, то можно сэкономить еще больше, так как это энергоэффективное устройство, работающее на возобновляемых ресурсах.
Что учитывает проектирование вентиляции кинотеатров
На каждого посетителя в кинотеатре должно приходиться не менее 20 м³ свежего воздуха за 1 час, поэтому проект системы вентиляции всегда предусматривает использование приточных вентиляционных установок. Для такого большого объема стоит использовать промышленные осевые вентиляторы, отличающиеся высокой производительностью. Однако для того, чтобы сидящий человек чувствовал себя комфортно, вентиляция кинотеатра должна обеспечивать не только подачу свежего воздуха в зону дыхания, но и отвод тепла, ведь человеческое тело выделяет до 100 Вт тепла в час!
Учитывая наклонное расположение пола зала, большую концентрацию людей и значительную высоту потолка кинотеатра, потолочное вертикальное вентилирование (принцип, используемый в старых кинотеатрах) не сможет справиться с поставленной задачей. В этом случае потребуется слишком быстрый воздушный поток, из-за чего в зале обязательно возникнет сквозняк. Использование настенных вентиляционных решеток приведет к появлению турбулентности, а напольных – к тому, что холодные воздушные массы будут стелиться по полу, что также недопустимо, так как может привести к простудным заболеваниям.

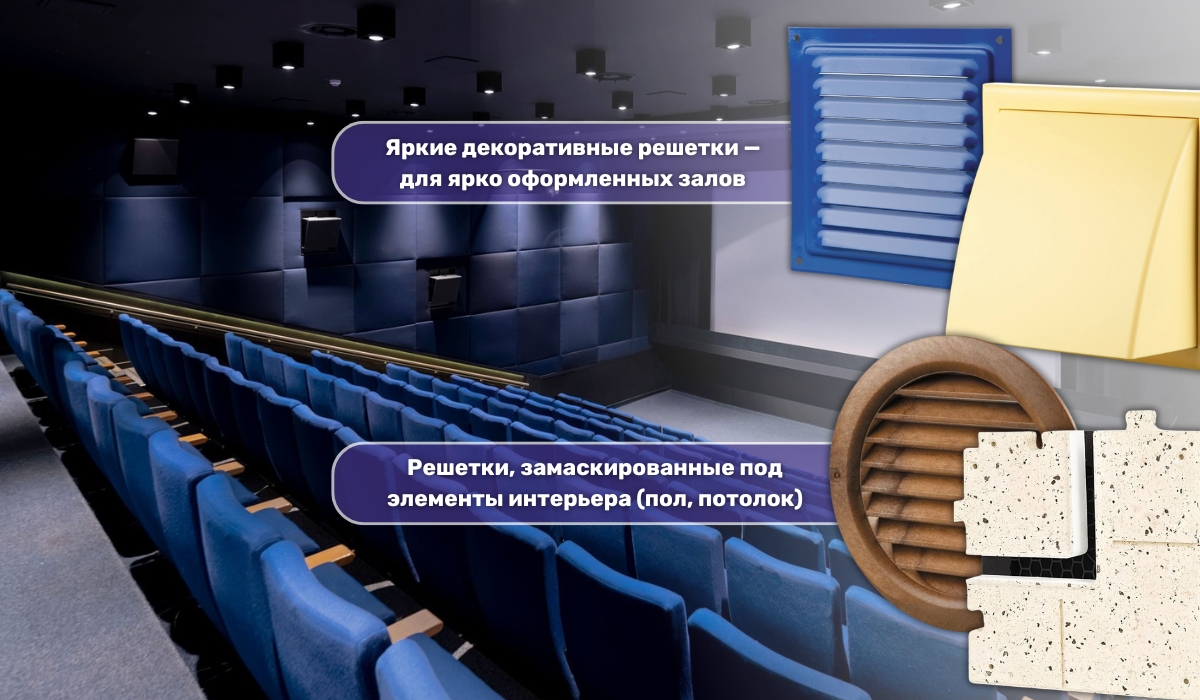

Следующей особенностью кинотеатров считается требование к максимальному сохранению дизайна интерьера зрительного зала, из-за чего вентиляционные решетки должны быть незаметными. Проект вентиляционной системы учитывает потребности интерьера зала. Поэтому применение дизайнерских воздухораспределителей, имеющий уникальный вид, оправданно. Также могут использоваться распределители воздуха, которые можно замаскировать в интерьере.
Большое значение уделяется акустике зрительного зала, поэтому вентиляционное оборудование для кинотеатра подбирается так, чтобы уровень шума от его работы не мешал зрителям во время сеанса. Правильно выбранное и установленное устройство для подавления шума поможет достичь этого эффекта.
Акустика кинозала имеет намного большее значение, чем в театре. Акустические системы распложены в разных частях зала и во время сеанса каждый из них работает по-разному, создавая эффект объемного звука. От вентиляции требуется не только тихая работа, исключающая появление лишних шумов, но и правильное распределение и скорость воздушных потоков. Если поток слишком сильный, создается сквозняк. И он навредит не только комфорту посетителей, но и качеству звука, так как изменит его направление. Эффект объемного звучания уже снижается. Этому также способствует и поднятая с пола пыль, которая поглощает и отражает часть звука. Поэтому вентиляция не должна создавать сильные восходящие потоки.
Оптимальным решением всех вышеперечисленных задач является вытесняющая вентиляция кинотеатра с установкой приточных воздухораздающих устройств с одним из вариантов расположения:
- В полу под каждым из зрительных кресел.
- В вертикальной плоскости ступенек за каждым из кресел (поток может направляться веерным или горизонтальным способом).
- С расположением приточных решеток с тыла спинок кресел.
В этих случаях воздух подается с небольшой скоростью. Его температура должна быть на пару градусов ниже температуры помещения, благодаря чему с пола не поднимается пыль, не создается дискомфорт в зоне лодыжек и не возникает заметного шума от работающей вентиляции.

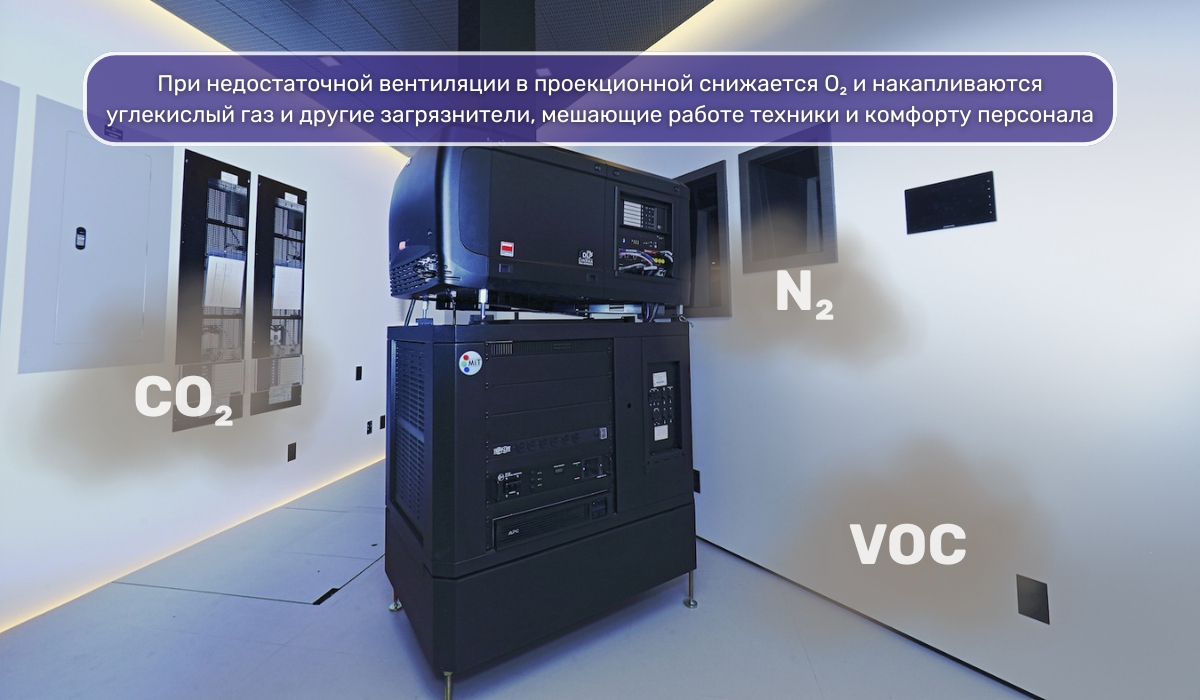

Вентиляция кинопроекционной
Времена ламповых кинопроекторов уже прошли. Они оснащались мощными лампами накаливания, создающими свет для проекции на экран. Колбы таких ламп нагреваются до температуры свыше 100 °C. Поэтому 50-100 лет назад в кинопроекционной было жарко, словно в кочегарне. Отвод тепла был очень важен.
Кажется, что если сейчас такая техника не используется, то никакая особенная вентиляция не требуется и можно обойтись с помощью обычного приточного вентиляционного клапана, ведь помещение часто не большое. Однако сейчас кинопроектор представляет собой компьютер, вычислительную технику, которая тоже нагревается достаточно сильно, почти до 100 °C.
Современный кинопроектор состоит из следующих элементов, которые нагреваются: блока питания, центрального процессора, видеопроцессора. Кроме того в помещении часто используются вспомогательные компьютеры, которые тоже выделяют тепло. Поэтому вентиляция должна иметь эффективную вытяжку для того, чтобы обеспечить:
- отвод тепла, выделенного всей компьютерной и мультимедийной техникой;
- нормальную температуру среды для работы этой техники;
- комфортные условия для сотрудников, которые там находятся.
Для таких помещений проект по системе вентиляции предусматривает принудительную приточно-вытяжную установку. Над приборами, которые активно выделяют тепло (проектор), устанавливаются локальные вытяжные вентиляционные устройства. Также важна и звукоизоляция. Лишний звук помешает работе сотрудников и может быть слышен на заднем ряду кинозала.

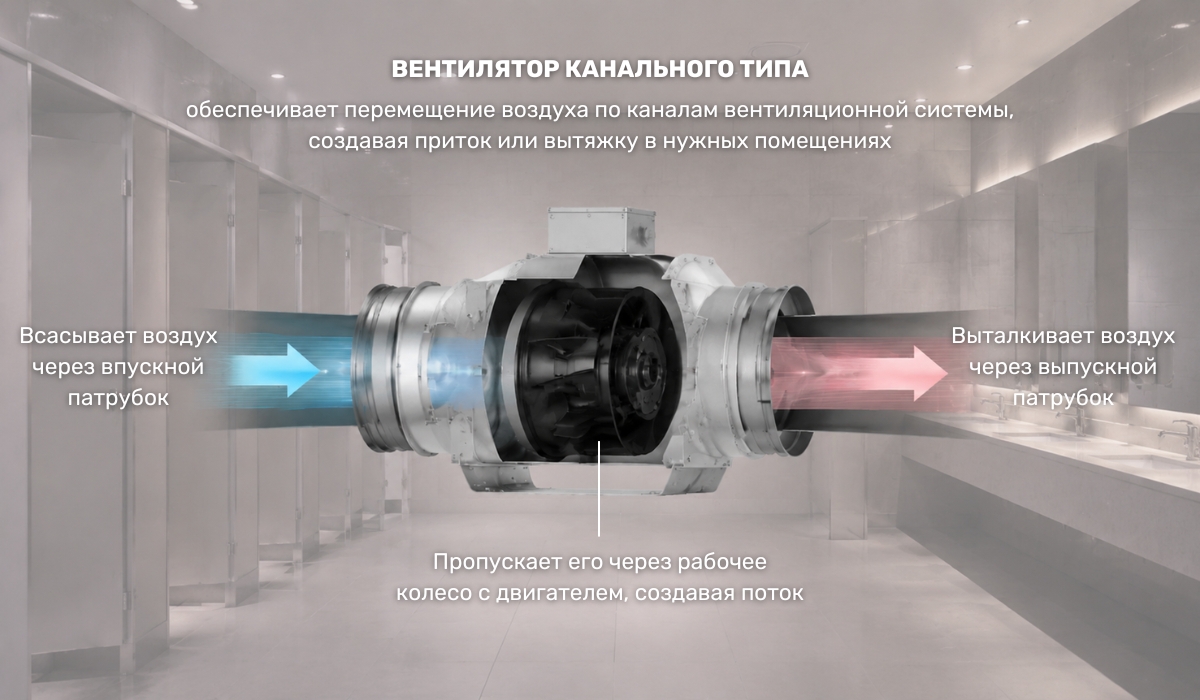

Проект вентиляции кинотеатра во вспомогательных помещениях
Кинотеатра состоит не только из зала и кинопроекционной. У него часто имеются вспомогательные помещения, которые требуют определенного подхода в решении вопроса вентиляции:
- Зал ожидания. Место, где люди ждут начала сеанса. Как правило, с большим объемом и высоким потолком. Необходима общая приточно-вытяжная принудительная вентиляция, обеспечивающая свежий воздух и комфортную температуру. Количество людей всегда может быть разным, поэтому система автоматической вентиляции, которая подстраивается под условия, будет отличным вариантом.
- Точка торговли. Тут могут быть места приготовления пищи с использованием температурной обработки (попкорн, гамбургер, сладкая вата). Поэтому необходима локальная втяжная вентиляция, которая отводит и тепло, и запахи. Подойдет кухонная вытяжка. Тепло также выделяют работающие холодильники, в которых хранятся продукты и ингредиенты. Приточный воздух может поступать от вентиляции зала ожидания (часто они эти локации находятся на одной площади) или независимым приточным вентиляционным устройством.
- Другие помещения. В кинотеатре могут быть санузлы, офис, места для курения и другие помещения. Если место загрязненное (санузел, курительная), то нужна хорошая приточно-вытяжная вентиляция с изоляцией от других воздуховодов. Если речь об офисе, то можно отдать предпочтение тихому вентилятору канального типа для притока и сделать естественную вытяжную вентиляцию. Но это зависит от особенностей помещения.

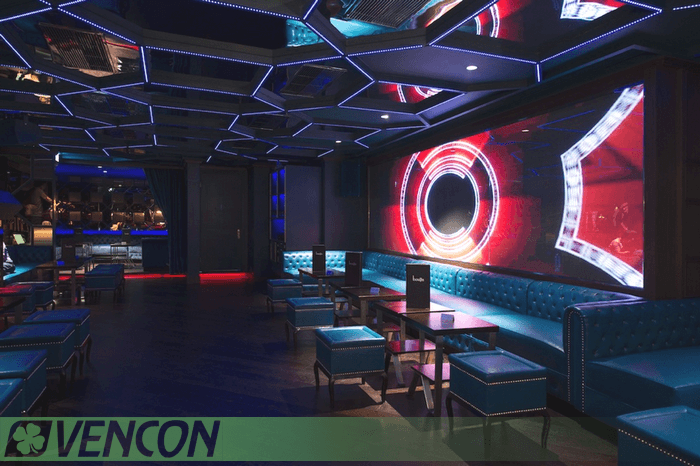

Система вентиляции ночного клуба
В ночных клубах скапливается масса людей, которые ведут себя по-разному: кто-то сидит за столиками или возле бара, кто-то курит, остальные активно танцуют. Для каждой группы посетителей необходимо обеспечить подачу свежего воздуха в определенном объеме.
Профессионально спроектированная и установленная вентиляция ночного клуба способствует созданию комфортного и безопасного для здоровья микроклимата. Современный ассортимент позволяет подобрать оборудование, которое не навредит интерьеру или даже может быть использовано как его деталь. Например, канальные, накладные вентиляторы, ревизионные дверцы, воздуховоды – все можно замаскировать или использовать в декоре.

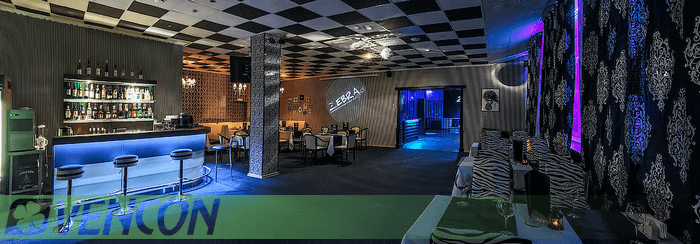

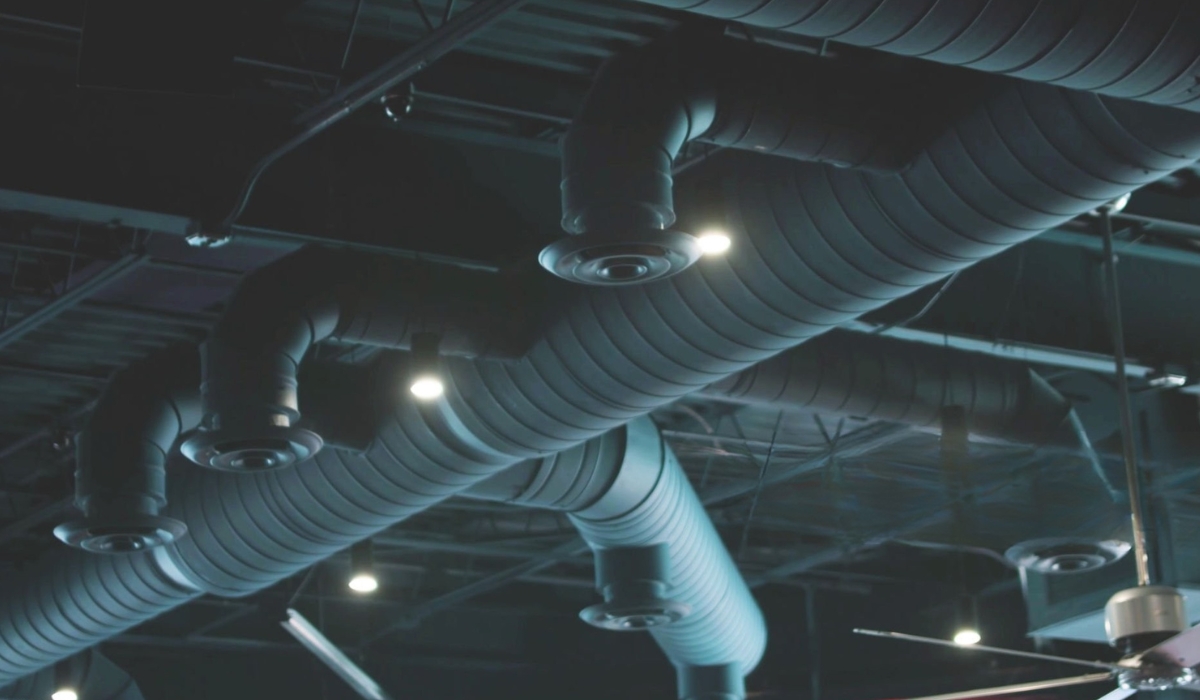

Как организовывается вентиляция клуба
Главной особенностью ночных клубов в отношении проектирования вентиляции считается отсутствие достоверной информации о посещаемости заведения. Очень часто расчетная заполненность, предоставленная владельцем клуба, оказывается заниженной. Как следствие, установленная вентиляционная система не обеспечивает достаточного воздухообмена – она попросту не справляется с нагрузкой.
Вентиляционное оборудование для ночного клуба должно подбираться с запасом производительности и переменным расходом воздуха. В этом случае работу вентиляционной системы можно будет подстроить под реальное количество посетителей. Можно использовать ручное управление – сотрудники клуба будут сами усиливать производительность вентиляции через панель управления, когда это необходимо. Но практичнее применить автоматику, которая реагирует, когда воздух не соответствует норме углекислого газа (СО2) и температура становится не комфортной. Она автоматически подстроит работу вентиляционных устройств под актуальные условия.
Вторым моментом, отличающим многие ночные клубы от других развлекательных заведений, является лояльное отношение к курящим посетителям. Так, курение гостей клуба можно наблюдать не только в специально отведенных местах и кальянных комнатах, но и на танцполе, в мягкой зоне и в зоне бара. Для компенсации этого негативного фактора кратность воздухообмена в ночном клубе должна достигать минимум 10. Количество закладываемого в расчет воздуха на одного человека может составлять 100 м³/ч и более.
В качестве фильтров, очищающих воздух от табачного дыма, обычно применяют электростатические фильтры.
Использование различных вентиляционных решений в ночном клубе
Система вентиляции ночных клубов чаще всего организуется при помощи приточно-вытяжных установок, которые размещаются в отдельном помещении, коридоре, на крыше или под потолком. Решетка для забора приточного воздуха размещается на переднем или тыльном фасаде клуба, а выброс вытяжки осуществляется выше уровня кровли.
При необходимости совмещения вентиляции с системой кондиционирования в клубах могут применяться системы центрального кондиционирования с дополнительными автономными установками кондиционирования воздуха.
Вентиляция других помещений ночного клуба

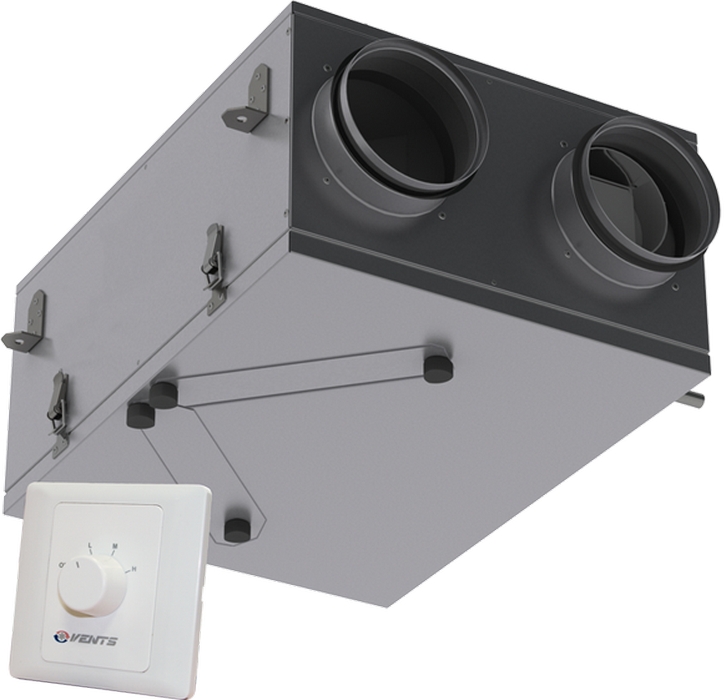

В клубе есть дополнительные помещения: кухня, санузел, офис, лобби. Они также нуждаются в организованной вентиляции. Лобби оснащается принудительной приточно-вытяжной системой. Можно организовать с помощью бытовой вентиляционной установки с подходящей производительностью. На входном проеме устанавливаются воздушные завесы для предотвращения выхода тепла или холода из помещения.
Офис нуждается в тихой вентиляционной системе с принудительным притоком. Вытяжка может быть естественной или принудительной. Санузел требует эффективной вытяжки и притока, выполняемой вентиляторами.
В кухне вентиляторы для ночного клуба должны отводить тепло от мест термической обработки и холодильников. Она также должна удалять запахи. При этом важен принудительный приток вместо удаленного воздуха. У нас Вы можете заказать монтаж систем вентиляции или подбор необходимого оборудования.
