Коди помилок стабілізатора напруги: як орієнтуватися в тому, що відбувається з обладнанням
Навіть якщо перед тим, як придбати регулятор напруги, ви ретельно вивчили пропозиції на ринку, врахували особливості свого об'єкта (характеристики напруги в стаціонарній або резервній мережі електроживлення), прорахували навантаження, все одно можуть виникнути збої в роботі пристроїв. Так, деякі користувачі відзначають, що:
- в якийсь момент немає напруги на виході стабілізатора, а індикатори блимають;
- чутні клацаючі звуки, а обладнання не працює — на дисплеї з'являється літерний або цифровий код;
- регулятор напруги самовільно відключається тощо.
У такі моменти виникає закономірне питання — пристрій зламався або сталася помилка на стабілізаторі, яку можна виправити, щоб відновити роботу обладнання. Розберемо значення помилок на прикладі моделей від популярних брендів.
Розшифровка кодів помилок для однофазного та трифазного стабілізатора напруги Рета
Своїм клієнтам ми завжди рекомендуємо вивчати інструкції незалежно від того, придбали вони стабілізатор напруги симісторний, інверторний або електронний, оскільки у моделей можуть бути свої особливості. Якщо брати Рета стабілізатор, коди помилок в більшості випадків мають таке (універсальне) позначення:
- Е-01 — напруга на вході перевищує допустимі параметри (напруга Uвх>Umax). Потрібно почекати, поки параметри знизяться.
- Е-02 — напруга на виході, після нормалізації, перевищує допустимі показники (Uвих >250 В). Варто спробувати перезапустити пристрій.
- Е-03 — відбувається перевантаження по потужності. Необхідно перевірити, чи немає високих пускових потужностей в одного з приладів, підключених до нормалізатора, а також розрахувати заново сумарне навантаження.
- Е-04 та Е-05 — свідчать про перегрів обладнання. Причин перегріву може бути безліч, від неправильного вибору місця розташування, до занадто високого навантаження.
- Е-06 — виникли проблеми в роботі силової частини (симістора). Якщо перезавантаження пристрою не допомогло, краще звернутися в сервісний центр.
- Е-07 — при підключенні нормалізатора допущені помилки. Необхідно відключити його, прочитати інструкцію, в якій прописано як налаштувати стабілізатор напруги.
- Е-11 — необхідно звернутися в сервісний центр для проведення обслуговування, перевірки та заміни запобіжників, силових ключів та інших деталей.
У разі, якщо у вас є сумніви в справності пристрою, рекомендуємо відключити його та звернутися до сертифікованих майстрів. Не зайвою буде перевірка стану іншого обладнання, якщо в одній мережі зі стабілізатором працює безперебійник електричества або інші джерела енергії, які зараз мають попит у користувачів в Україні.
Помилки стабілізатора напруги Елєкс Engineering: визначаємо проблему за кодами
Український бренд пропонує ринку широкий вибір обладнання, яке має популярність не тільки в побуті, але й на комерційних та виробничих об'єктах. Залежно від потреб користувачі можуть зацікавитися релейним стабілізатором напруги, тиристорним, гібридним, інверторним. У нашому інтернет-магазині представлені всі типи техніки. Ви можете купити моделі потужністю менше ніж 1 кВт та більше як 100 кВт, всі вони мають свої особливості та по-різному сповіщають користувачів про збої в роботі.

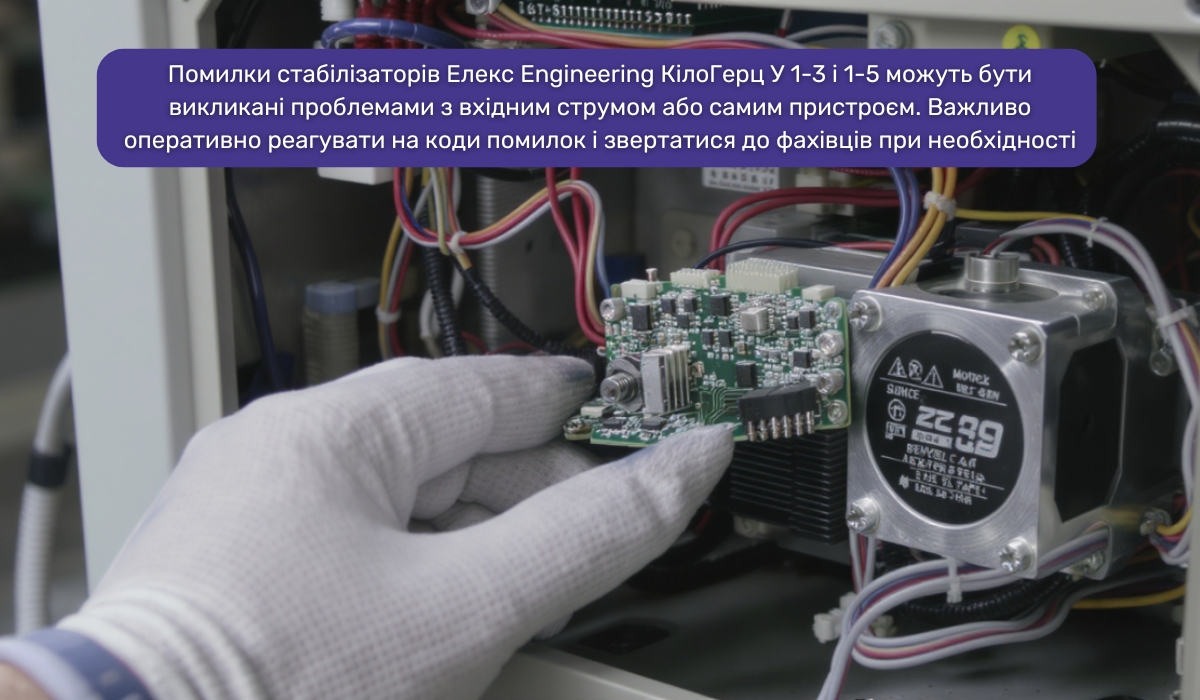

Помилки серії стабілізаторів напруги Елєкс Engineering КілоГерц У 1-3 та 1-5
Якщо ви вибрали КілоГерц У 1-3 або КілоГерц У 1-5, тоді ви можете зіткнутися з тим, що обладнання при збоях в роботі відображає наступні коди на дисплеї:
- Er1 – стабілізатор показує підвищену напругу на вході;
- Er2 — напруга на вході нижче допустимої;
- Er3 — перевантаження по струму;
- Er4 — перегрів обладнання, необхідно виявити причину та по можливості усунути її;
- Er5 — частота струму вхідної мережі не відповідає стандартам (має значне відхилення від 50 Гц);
- Er6 — несправності, які вимагають діагностики сертифікованими фахівцями та ремонту в умовах сервісного центру.
Крім помилок, на дисплеї стабілізатора відображаються робочі параметри обладнання. Щоб орієнтуватися в їх значеннях, рекомендуємо вивчити інструкцію.
Коди помилок для стабілізаторів напруги Елєкс Engineering серії Гібрид
Користувачі, які вирішили придбати гібридний релейно-симісторний стабілізатор напруги від вітчизняного виробника, можуть оцінити високу якість активного захисту контактів від виникнення дуги, швидкість реакції на зміни напруги на вході, точність стабілізації та безліч інших переваг. Однак навіть у роботі даного обладнання можуть виникати аварійні ситуації, в такому випадку на дисплеї відображаються наступні коди помилок:
- Er.01 — на вхідному реле є пробої, необхідно звернутися до фахівців, для усунення проблеми.
- Er.02 — некоректно працюють реле перемикання, необхідно звернутися в сервісний центр.
- OFF.U — вхідна напруга не відповідає допустимим параметрам. Код блимає. Після нормалізації показників обладнання автоматично перезапускається.
- OFF.F — частота електроенергії на вході не відповідає нормативним параметрам. Код блимає до моменту, поки показники не прийдуть в норму та робота обладнання відновиться автоматично.
- OFF.t — виник перегрів, температура стабілізатора +90 °C та вище.
Якщо на дисплеї блимає індикатор «bPAS», а живлення навантаження відсутнє, значить активований режим байпас в стабілізаторі, але напруга в мережі не відповідає нормативам — спрацьовує захист. Також дане обладнання може автоматично вимикатися, без виведення кодів, що свідчить про перевантаження та виникнення короткого замикання. У таких випадках потрібно відключити пристрій, провести перевірку навантаження та правильності підключення.

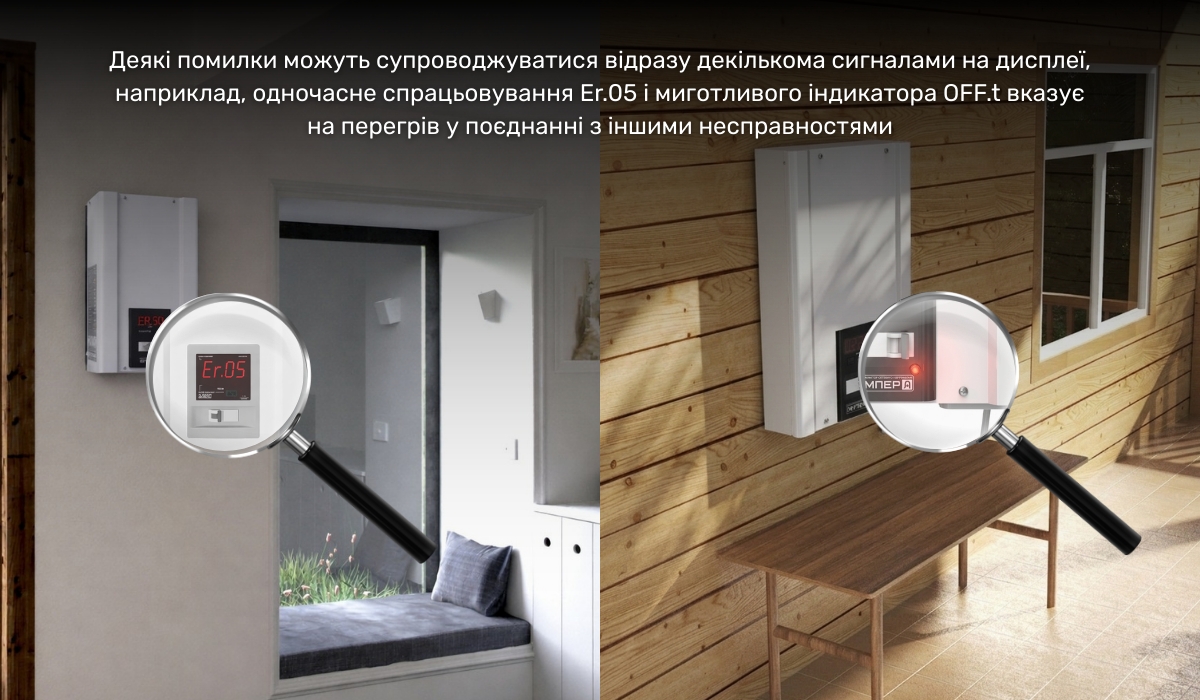

Стабілізатори Елєкс Engineering серії Ампер: розпізнавання несправностей за кодами на дисплеї
Не менш популярна у користувачів в Україні серія стабілізаторів напруги Ампер (у модифікаціях У, Р, Т). Якщо ви вивчите інструкцію від три- та однофазного стабілізатора напруги, ви побачите, що обладнання оснащене дисплеєм, на якому при виникненні аварійних ситуацій відображаються такі коди:
- Er.01 та Er.03 — сповіщає про обрив вхідних та вихідних ключів відповідно, в цій ситуації потрібно звернутися в сервісний центр для усунення несправності;
- Er.02 та Er.04 — виник пробій вхідних та вихідних ключів, виправити проблему можуть в сервісному центрі;
- Er.05 — виникли інші несправності, виявити та усунути їх можуть у майстерні;
- миготливий код OFF.U — вхідна напруга не відповідає робочому діапазону;
- миготливий індикатор OFF.F — відхилення частоти на вході від нормативів;
- миготливий значок OFF.t свідчить про те, що температура обладнання досягла +80 °C, спрацював автоматичний захист та робота відновиться після охолодження.
Якщо обладнання нагрівається або ж часто вимикається, важливо з'ясувати, чому виникає перенапруга в мережі та вжити заходів для усунення несправностей. Оскільки кожна модель пристроїв, навіть від одного бренду, має свої особливості, бажано довіряти ремонт обладнання сертифікованим майстрам, щоб уникнути ситуацій, в яких можуть постраждати користувачі.
Стабілізатори напруги бренду Volter: визначення проблеми за кодом на дисплеї
Серед іншого обладнання попитом в Україні користуються стабілізатори вітчизняного бренду Volter, їх лінійка широко представлена в нашому магазині. Для зручності користувачів виробник оснащує стабілізатори дисплеями, що допомагає налаштовувати робочі параметри, контролювати поточні показники електроенергії та орієнтуватися в разі виникнення аварійних ситуацій. За кодом помилки користувачі можуть визначити, чи варто звертатися до сервісного центру (для усунення несправності) або спрацював захист — робота системи відновиться автоматично, після стабілізації показників. У різних моделей можуть бути свої нюанси відображення кодів, ми наведемо узагальнені дані:
- Помилка H на стабілізаторі свідчить про спрацьовування захисту при перенапрузі (напруга в мережі перевищує верхню межу робочого діапазону), після зниження показників живлення навантаження відновиться.
- Якщо живлення навантаження припинилося та на екрані показав стабілізатор напруги — помилка L, значить напруга в стаціонарній мережі нижче допустимого робочого діапазону.
- Код t — обладнання нагрілося до критичних температур та спрацював захист.
- Якщо ви бачите код Err — значить спрацював захист по струму, після стабілізації параметрів, робота відновиться автоматично.
У деяких моделях стабілізатор показує підвищену напругу та знижену відображенням символів U-high та U-low відповідно. Також про те, що є проблеми в роботі обладнання, свідчить виникнення сторонніх шумів, наприклад, стабілізатор напруги постійно клацає або гуде. У такому випадку бажано перевірити, як підключений стабілізатор напруги (чи не допустили ви помилок), проконтролювати навантаження на пристрій та, якщо проблему не виявлено, важливо звернутися до сервісного центру.
Коди помилок для стабілізаторів бренду RUCELF другого покоління
Якщо раптом стабілізатор не видає 220 В, постійно клацає та відключається, працює некоректно, перед тим як панікувати, варто проаналізувати код помилки. У деяких випадках достатньо почекати деякий час, щоб обладнання почало знову працювати. Розберемо основні коди помилок стабілізаторів RUCELF другого покоління:
- 01 — обладнання було включено некоректно, тому не змогло забезпечити на виході 220 В, спробуйте перепід’єднати його, перевірте параметри стаціонарної мережі або батареї акумуляторної, при підключенні пристрою до альтернативних джерел енергії;
- 02 та 03 — знижена та підвищена напруга на виході (не відповідає заданому діапазону), після нормалізації параметрів живлення навантаження відновиться автоматично;
- 04 — температура стабілізатора перевищила +80 °C, спрацьовує захист з автоматичним відключенням, до моменту поки температура знизиться до +55 °C;
- 05 — інформує про перевантаження по струму, рекомендується змінити налаштування вихідних параметрів (виставити струм нижче 100%) для перезапуску захисту;
- 06 — вхідна напруга занадто висока, спрацьовує захист на період, поки показники не повернуться до робочого діапазону;
- 07 — вийшов з ладу температурний датчик. Необхідний ремонт в умовах сервісного центру;
- 08 — несправність вбудованого електродвигуна, якщо після перезавантаження помилка з'явилася повторно, необхідно відключити стабілізатор та звернутися до сервісного центру;

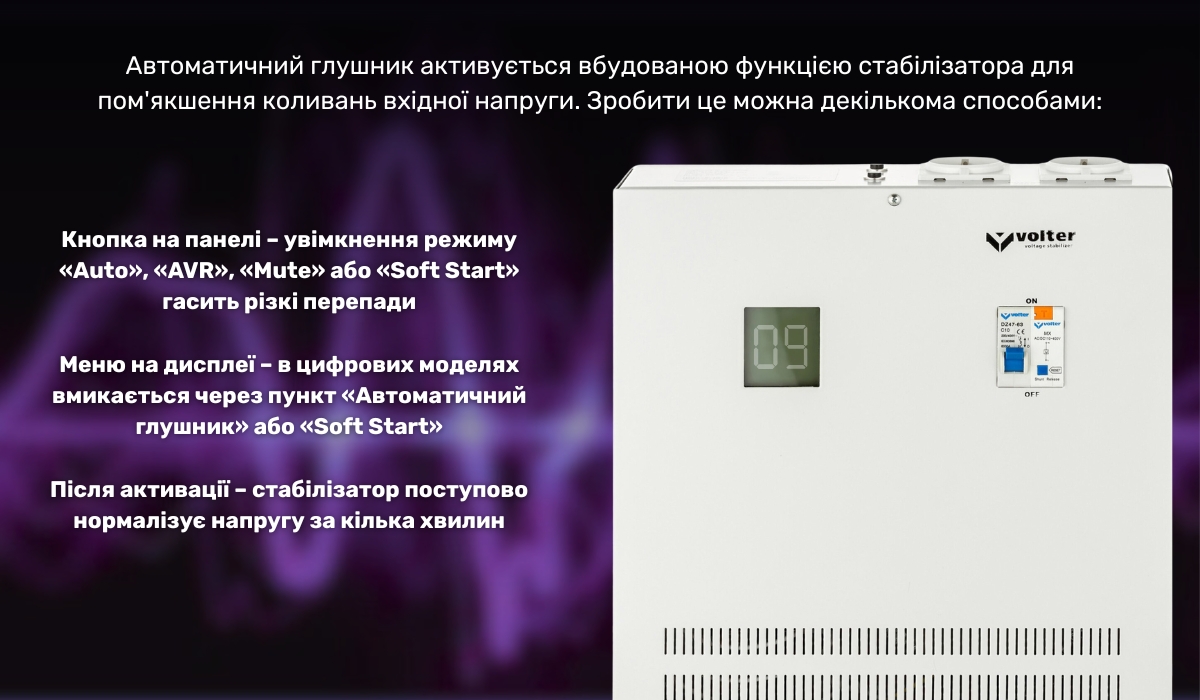

- 09 — критичні помилки через часте спрацьовування захисту, для розв’язування проблеми можна спробувати активувати автоматичний глушник для коригування напруги на вході. Якщо це не допоможе, потрібно звернутися до сервісного центру.
Як бачите, виробники використовують різні позначення при кодуванні помилок в роботі нормалізуючого обладнання. Тому важливо вивчати інструкції з експлуатації, щоб мінімізувати ризик експлуатаційних помилок.
Універсальні коди помилок стабілізаторів
Якщо інструкції немає під рукою, можна спробувати зорієнтуватися згідно з універсальним кодуванням помилок:
- Стабілізатор напруги: помилка H. Найчастіше, якщо стабілізатор показує H, High, В – то напруга, на вході в нормалізуючий пристрій, перевищує допустимі показники. У таких випадках спрацьовує захист та живлення навантаження відключається. Щоб техніка, яка живиться, не вийшла з ладу, рекомендуємо почекати. Після того як показник нормалізується, стабілізатори відновлять живлення автоматично. Якщо тривалий час не працює стабілізатор (помилка h продовжує світитися), а ви впевнені в тому, що напруга вже знизилася, потрібно перезапустити пристрій.
- Код L (Low) — сигналізує про надмірно низьку напругу на вході. Хоча воно менш небезпечне, ніж високе, стабілізатори напруги для котлів, ціни яких нижчі за вартість опалювального обладнання, все ж відключають живлення навантаження. Тому при підборі нормалізуючих систем для пристроїв, які критично потребують живлення, важливо ретельно вивчати характеристики обладнання та передбачити можливість отримання живлення з резервних джерел.
- C (Check) — техніка потребує діагностики та ремонту.
- E3, OL, Err3 — відображається на дисплеях, якщо до стабілізатора під’єднано занадто велике навантаження (сумарна потужність або пускова перевищує номінальну потужність нормалізуючого пристрою). Потрібно відключити навантаження та переконатися, що ви не помилилися з потужністю.
- При появі кодів E4, Err4, КЗ необхідно переконатися, що прилади, підключені до стабілізатора, не мають всередині коротких замикань. Якщо з технікою, що виступає в ролі навантаження, все добре, значить є пробої силових ключів стабілізатора та його потрібно нести в сервіс.
- E5 та Err5 сигналізують про проблеми з платами всередині обладнання та порушення зв'язків між ними, ремонт краще довірити сертифікованому майстру, як і при виникненні помилок E6 або Err6.
Сподіваємося, що наша стаття допомогла вам краще почати орієнтуватися в роботі обладнання, що нормалізує напругу, та після її прочитання ви зможете «читати» основні коди помилок стабілізаторів. Якщо у вас залишилися питання на цю тему або потрібна допомога у виборі обладнання, звертайтеся за консультацією до експертів ВЕНКОН.
