Альтернативна енергетика вимагає правильного проєктування, розрахунку, експлуатації всієї системи. Інакше щось не буде працювати. Кожен елемент має значення. Керуючу роль тут бере на себе інвертор, який приймає енергію від різних джерел і розподіляє її між споживачами, перетворюючи її в необхідний стан. Зокрема, інвертор готує і направляє енергію на заряд акумулятора. Купівля перетворювача напруги, його правильне підключення – це не все, що потрібно для його справної роботи. На практиці необхідно передбачити безліч інших моментів. Розберемо одну з ролей перетворювача напруги – поповнення заряду АКБ. І дізнаємося, з яких причин інвертор не заряджає акумулятор, в яких випадках можна спробувати розв'язати проблему самостійно, а коли варто звертатися до фахівця.
Як перевірити, чи заряджає інвертор акумулятор і ознаки несправності

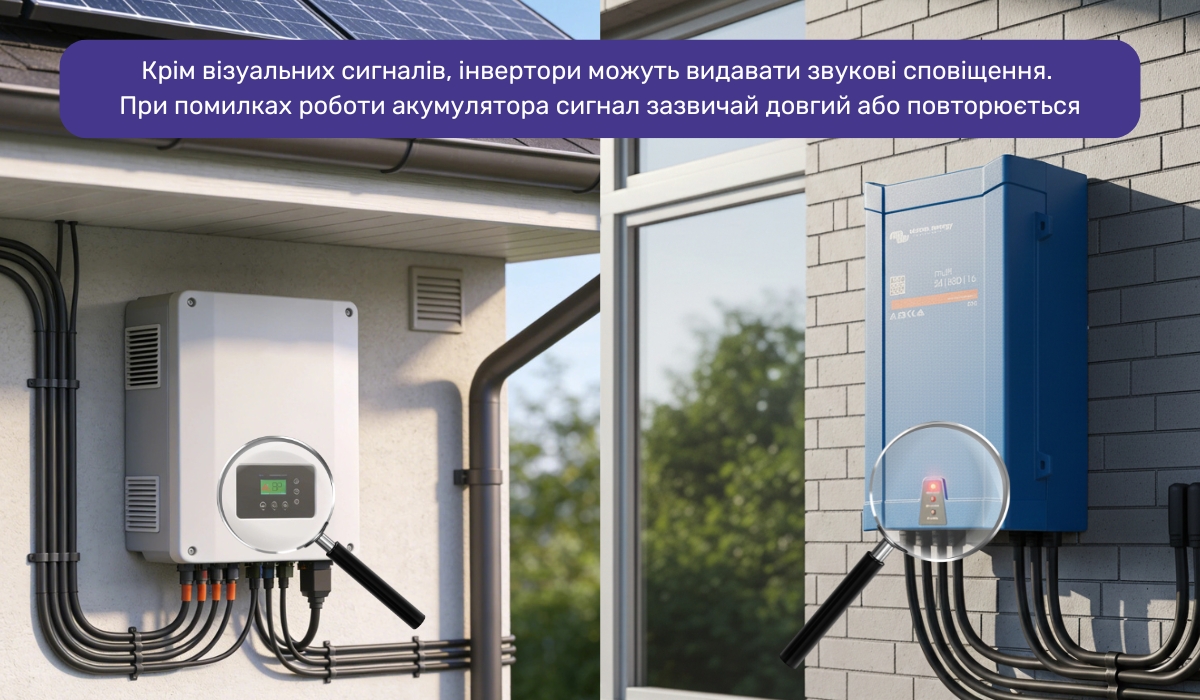

Складна автономна енергетична система може мати безліч різних неполадок і причина не завжди пов'язана саме з інвертором і акумулятором. Ознаками, що вказують саме на цю причину, можуть бути наступні:
- У моменти, коли використовується енергія акумулятора, наприклад, вночі, коли сонячні панелі не працюють, навантаження відключається раніше, ніж очікувалося, або взагалі не вмикається. Це означає, що акумулятор зарядився недостатньо або взагалі не зарядився.
- У моменти, коли акумулятор повинен заряджатися, в ясний день, індикатори на інверторі або акумуляторі не показують, що йде заряд АКБ, але при цьому видно, що його заряд не повний, а панелі дають струм.
- Просунуті інвертори для сонячних батарей, продаж яких зараз поширений, оснащуються інтелектуальною системою діагностики та можуть сигналізувати про помилку. Наприклад, помилка BP на інверторі розшифровується як Battery Protection – означає, що плата заряду акумулятора перейшла в захист з якоїсь причини та струм не приймає. На дисплеї інвертора можуть бути й інші коди у вигляді цифр, букв, їх розшифровка вказана в інструкції до нього. Якщо інвертор простий і у нього немає дисплея, то він може давати індикацію через світлодіодні лампи. Просунуті акумулятори для інверторів, доступні в магазині, можуть мати власний дисплей або іншу індикацію, на ньому теж можуть бути відповідні повідомлення.
Якщо спостерігаєте одну або кілька таких ознак, то проблема в інверторі, який не заряджає акумулятор. Після такої поверхневої діагностики можна переходити до детального вивчення питання.
Що робити, якщо не відбувається зарядка акумулятора через інвертор
По-перше, варто звернути увагу на те, що інвертор та інше обладнання для системи альтернативної енергетики – дороге. І будь-який неправильний рух може коштувати значних грошей. По-друге, в інверторі присутня висока напруга, яка може завдати травму. Тому, якщо для певних дій відсутній досвід, то краще довірити роботу фахівцеві. Якщо на інвертор ще є гарантія, то звернутися за допомогою потрібно до його постачальника або майстрів, які здійснювали підключення.

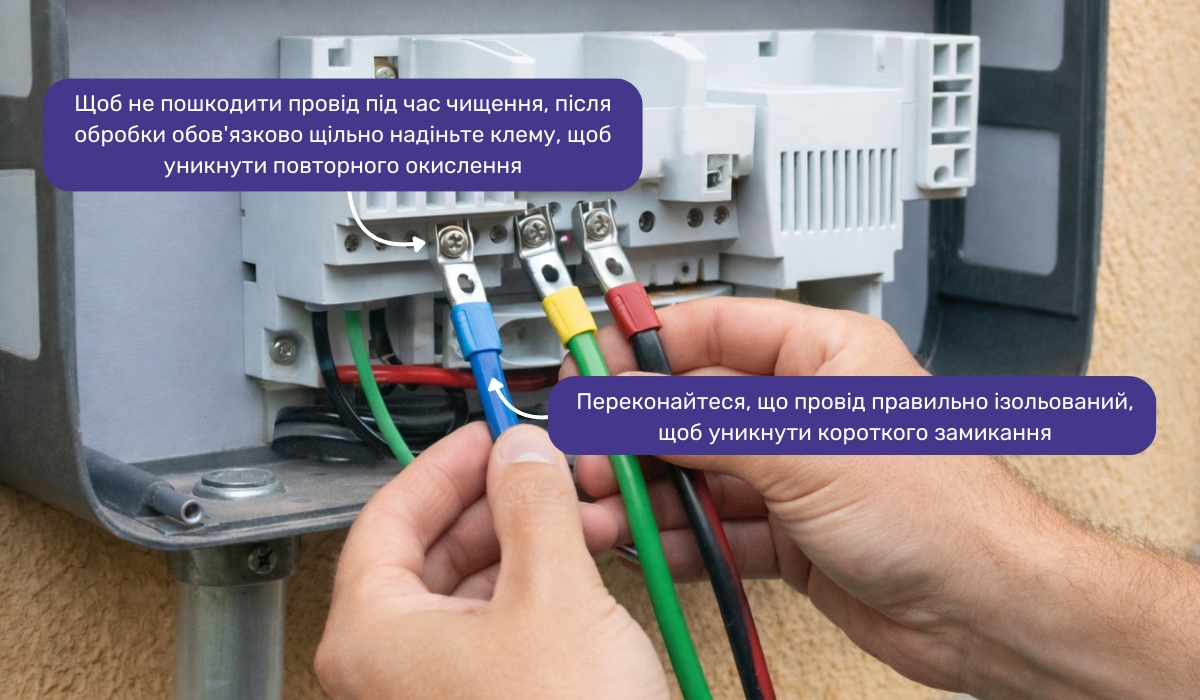

АКБ не заряджається, якщо є проблема з контактом
Якщо відсутній нормальний електричний контакт в ланцюзі між інвертором і акумулятором, то процес заряду не відбуватиметься або він може супроводжуватися частими помилками, перериваннями. Щоб перевірити контакти, вимкніть інвертор. Перевірте контактні клеми проводів між АКБ і перетворювачем напруги, огляньте їх візуально, спробуйте їх злегка поворушити – клеми з надійним контактом не повинні ворушитися. Також температура місць контакту повинна бути нормальною, не перегрітою. Візуально огляньте самі проводи на предмет обриву і виключіть пошкодження.
Перевіряти рекомендується не тільки ланцюг інвертор-акумулятор, але й інші. Несправність контакту може бути в підключенні інверторних стабілізаторів напруги, сонячних панелей (або інших альтернативних джерел електрики), загальної мережі. Порушення контакту в них може виключити зарядку акумулятора від одного з джерел або викликати перехід інвертора в режим захисту.
При виявленні однієї з цих проблем, порядок дій наступний:
- якщо виявлені ослаблені клеми, то затягніть їх, щоб посилити контакт;
- іноді контакти можуть окиснюватися, тоді потрібно зняти клему та очистити від оксидного шару, для цього можна використовувати спирт або спеціальні контактні спреї, також можна зачистити місце контакту дрібним наждачним папером, потім знову надіти клему, перегрітий контакт при нормальній установці клеми – ознака окиснення;
- якщо виявлені пошкоджені дроти, то краще їх замінити, а не відновлювати. Для заміни потрібно вибрати провід такої ж довжини та площі перетину, а також надійно встановити на нього клеми, якими буде здійснюватися контакт з інвертором і АКБ. Відповідні проводи та клеми на заміну можна знайти в інтернет-магазині, де продають запчастини для сонячних панелей.
Чому акумулятор не бере зарядку від зарядного пристрою в інверторі – переполюсовка
У ланцюзі заряду акумулятора завжди використовується постійний струм, тому при підключенні обладнання полярність має значення. Якщо переплутати плюс і мінус, то працювати нічого не буде. Тому потрібно переконатися в тому, що плюс інвертора підключений до плюса акумулятора, а мінус – до мінуса. Очевидно, що про цю проблему можна говорити тільки в тому випадку, якщо акумулятор щойно встановлений. Якщо він до цього працював нормально, а потім перестав заряджатися від інвертора, то причина не в переполюсовці.
Більшість інверторів і плат BMS акумуляторів мають захист від переполюсовки. І якщо переплутати дроти, то пристрої перейдуть в режим захисту і не будуть працювати. Але експериментувати з цим не варто, оскільки ламання теж може виникнути. Відразу підключайте правильно по полюсах.

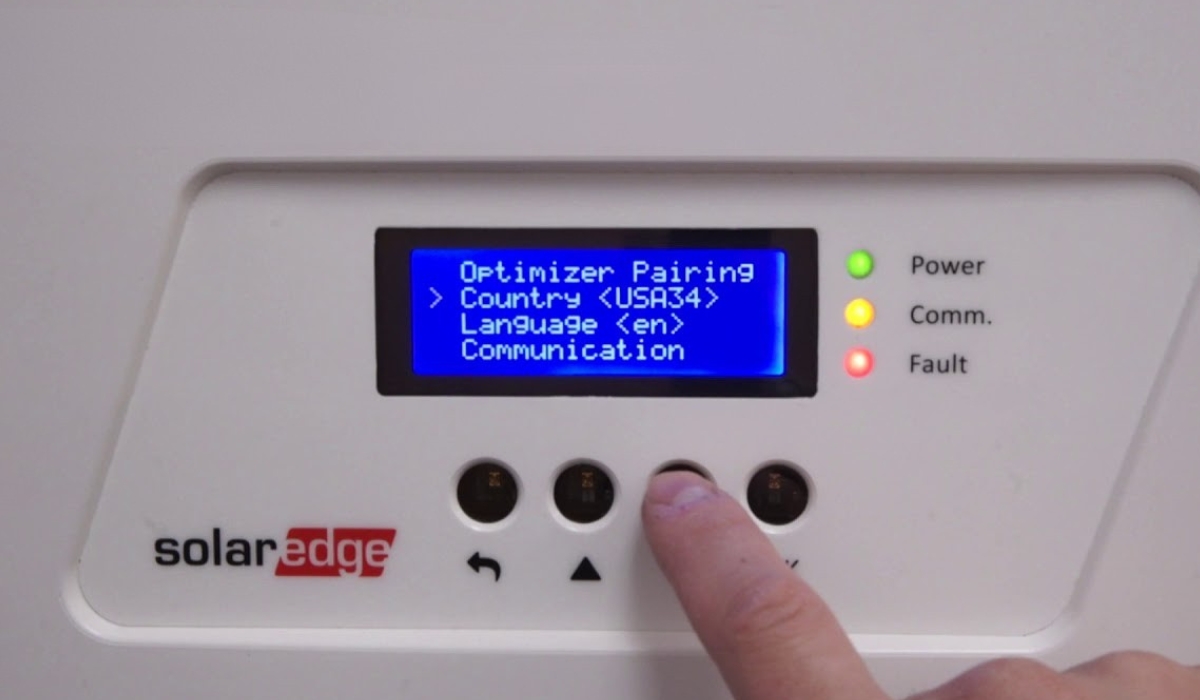

Гібридний інвертор не бачить акумулятор через неправильне налаштування
Зараз продаж акумуляторів відбувається у великій різноманітності за типом, хімічним складом. І всі вони досить популярні серед користувачів. Вони відрізняються не тільки за властивостями, але і способом заряду. Сучасні інвертори підтримують роботу з різними акумуляторами. Для цього в їх прошивці є різні алгоритми заряду. Якщо вибрані не ті налаштування, не для того акумулятора, який підключений, то заряд не відбудеться. Неправильні налаштування виникають з наступних причин:
- Спочатку було налаштовано неправильно.
- Користувач скинув налаштування інвертора до стану за замовчуванням і потім не вибрав потрібний тип акумулятора або вибрав неправильно. І до цього акумулятор заряджався.
- Прошивка інвертора оновилася і налаштування змінилися, акумулятор перестав заряджатися, а до цього працював нормально.
- Користувач змінив акумулятор на інший тип, а налаштування інвертора залишив колишніми. Причина в цьому, якщо попередній акумулятор заряджався нормально.
Зарядний пристрій не заряджає акумулятор від інвертора через перевантаження
Інвертор керує енергетичними потоками, перетворює і направляє їх в потрібні електричні ланцюги. Кожен напрямок має певні межі, ліміти. Зокрема, ланцюг навантаження (вихідні порти на 220 В) має ліміт потужності, яку здатний видати. Якщо до неї під'єднано занадто багато приладів, то потужності не вистачить для ланцюга заряду акумулятора. Більшість інверторів при такому перевищенні потужності віддають перевагу навантаженню, відповідно, в акумулятор енергії не надходить зовсім або надходить занадто мало і він заряджається повільно.
Спробуйте повністю відключити навантаження від інвертора, щоб він попрацював в холостому режимі – тільки на приймання електрики від панелі, мережі або іншого джерела і його віддачу акумулятора. Якщо акумулятор почав заряджатися, то причина в перевантаженні. Значить потрібно давати менше навантаження на інвертор.

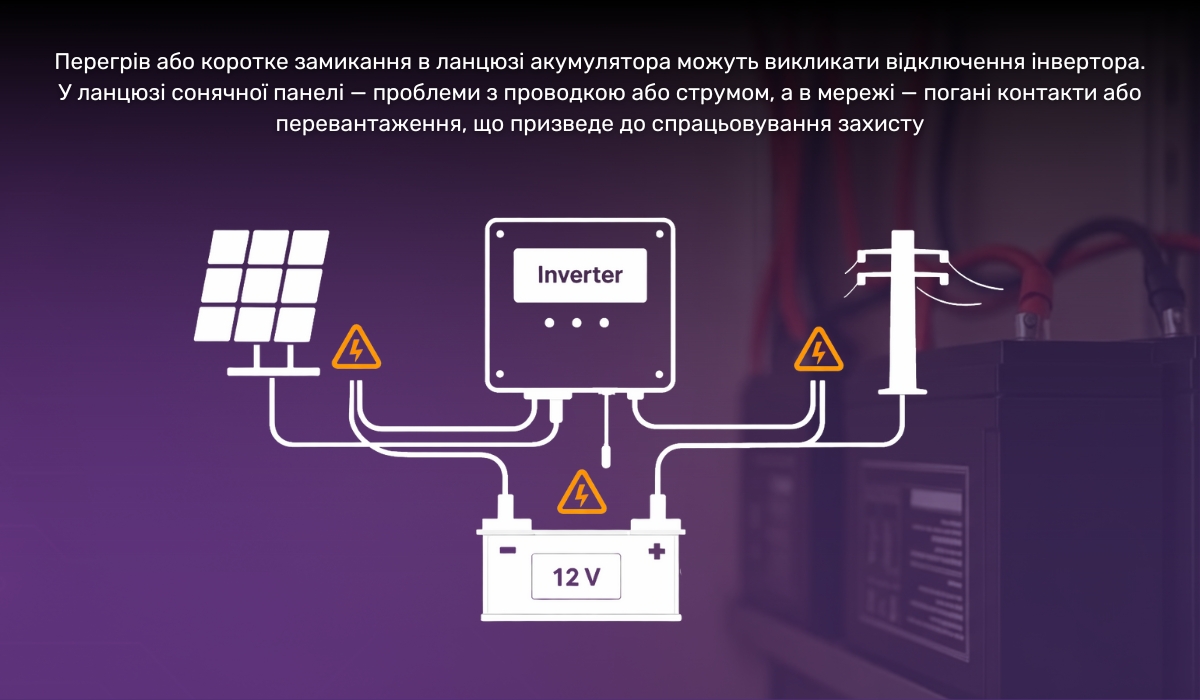

Акумулятор не заряджається через спрацьовування системи захисту
Всі інвертори оснащуються захисними системами. У більшості акумуляторів вона теж є. Система захисту необхідна для запобігання ламання пристроїв і виникнення небезпечних ситуацій – перегріву, пожежі.
Якщо інвертор підключений до електромережі, по якій приймає електрику, то одна з частих причин спрацьовування захисту – недолік або перевищення напруги в мережі, стрибки. Причин цьому може бути безліч, але інвертор не зможе прийняти нестабільну електрику. Якщо в цей момент заряд акумулятора відбувався від мережі, а альтернативне джерело електрики, наприклад, сонячні панелі, не діяли, то акумулятор не зарядиться. Розв'язування проблеми – купити контролер напруги, стабілізатор напруги, який вирівнює електрику мережі.
Інвертор припиняє заряд акумулятора і переходить в захист, якщо акумулятор перегрівається або переохолоджується. Захист також може спрацювати та на стороні плати BMS в АКБ. Щоб виключити невідповідну температуру, акумулятор розміщується в провітрюваному та опалювальному приміщенні з доступом повітря для вентиляції.
Захист може спрацювати через коротке замикання в будь-якому ланцюзі, до якого підключений інвертор – акумулятора, мережі, сонячної панелі. Візуальний огляд проводів, контактів і діагностика індикації перетворювача допоможе виявити цю проблему.
Захист від короткого замикання може спрацювати на стороні автоматичних вимикачів, а не електроніки пристроїв. Це видно візуально – вимикач буде в стані «вимкнено». Якщо замикання сталося в ланцюзі живлення перетворювача від мережі, то захист може спрацювати на стороні контролера напруги, кожен гібридний стабілізатор напруги оснащується нею.
Будь-які переходи в режим захисту супроводжуються появою тієї чи іншої індикації. Для відновлення роботи необхідно:
- виключити причину переходу в режим захисту (усунути коротке замикання, стабілізувати напругу мережі, дати АКБ охолонути тощо);
- вийти з режиму захисту за інструкцією до пристрою, найчастіше – перезавантажити його.
Технологічні системи захисту дуже важливі у високовольтному обладнанні, особливо за участю АКБ з активними хімічними елементами. Тому ціна на портативні зарядні станції, які теж складаються з акумулятора та інвертора, така висока – потрібна надійність.
Перевірте за характеристиками, чи може інвертор заряджати акумулятор
Акумулятор і інвертор повинні бути сумісними. Якщо цього не досягнуто, то вони не зможуть разом працювати. Перед покупкою потрібно перевіряти сумісність за наступними параметрами:
- Підтримка типу акумулятора. Інвертор повинен підтримувати алгоритм заряду АКБ потрібного типу – літій-іонний, літій-залізо-фосфатний та інших.
- Напруга і струм. Вихідний порт інвертора для заряду АКБ повинен надавати відповідну напругу і силу струму.
- Протокол. Інвертор і плата BMS акумулятора повинні підтримувати роботу за одним загальним протоколом.
Оновлення прошивки інвертора або плати BMS може призвести як до отримання відсутньої сумісності пристроїв, так і до її втрати. Щоб виключити останнє, рекомендується купувати обладнання одного виробника. Однак не тільки прошивка визначає сумісність – наявні електронні компоненти та їх характеристики теж на це впливають, тому може статися так, що обладнання апріорі не сумісне.

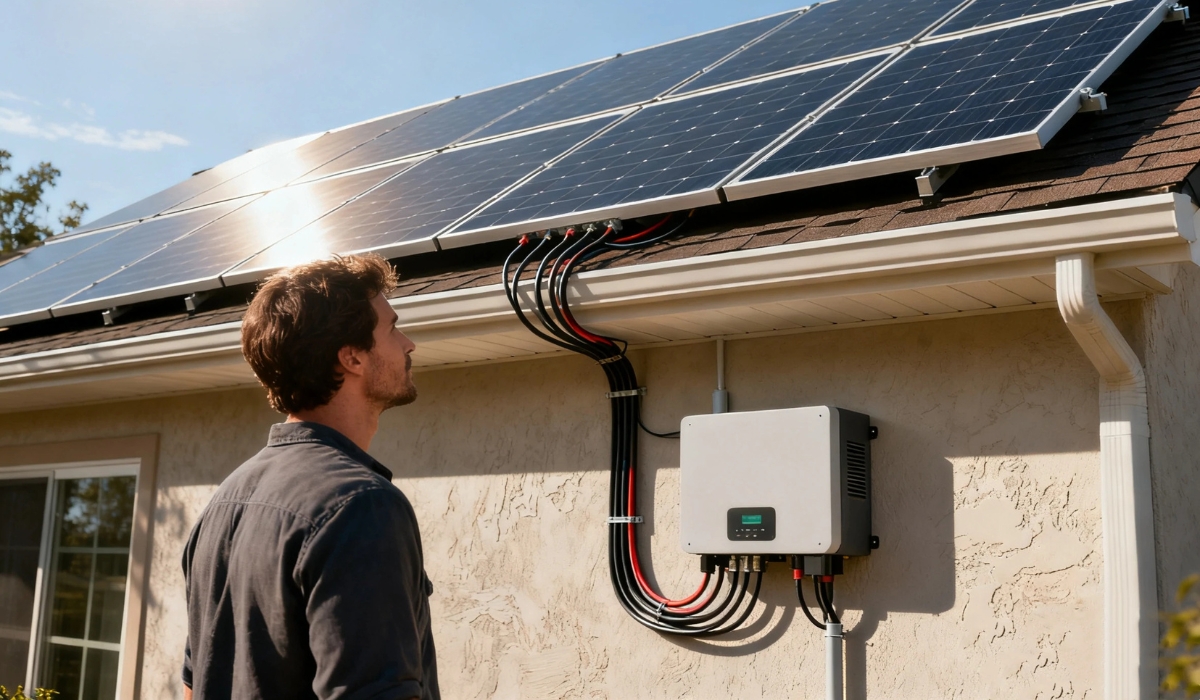

Інвертор не зарядить акумулятор, якщо сонячні панелі не дають електрику з потрібними параметрами
Сумісність повинна бути також між інвертором і сонячними панелями (або іншим джерелом альтернативної електрики). Кожна фотоелектрична панель має свій струм, напругу і вони повинні відповідати параметрам вхідного порту інвертора. Якщо не підходять, то перетворювач не може отримати від панелей потрібну кількість електрики. Крім того, інвертор повинен підтримувати тип панелей. У продажу доступні сонячні панелі монокристалічні та полікристалічні.
Якщо інвертор підключений до мережі та акумулятор від неї заряджається, а від панелей ні, то причина, швидше за все, саме в цій несумісності. На інверторі може бути індикація про помилку. На дисплеї можуть виводитися параметри вхідної електрики та за ними можна судити, що дають панелі. Виправити цю несумісність можна, замінивши панелі або інвертор.
Якщо раніше акумулятор від панелей заряджався нормально, а тепер за вхідними електричними параметрами ви бачите, що щось не так, то причини можуть бути в:
- забруднених панелях – потрібно очистити пил, сніг, листя;
- недостатній кількості сонця – похмура погода, затінення.
Зарядка не заряджає акумулятор, якщо він зношений
Акумулятор має термін експлуатації, оскільки кожен цикл заряду і розряду зношує його. Після закінчення свого терміну він приходить в непридатність, втрачає місткість, перестає тримати заряд.
Якщо акумулятор, підключений до інвертора, зношений, то він не буде заряджатися. Про це може з'явитися відповідна помилка. Також це може статися, якщо акумулятор просто несправний або бракований. Несправність може бути на стороні плати BMS або комірок АКБ.
Щоб підтвердити цю причину, спробуйте під'єднати до інвертора справний акумулятор. Або можна спробувати зарядити акумулятор від іншого джерела, щоб перевірити, чи працює він.
Ми з'ясували, з яких причин інвертор може не заряджати акумулятор. Дізналися, як діагностувати проблему, з'ясували, яку роль в цьому відіграють стабілізатори напруги, правильні налаштування обладнання, надійне підключення та інше.
