Де не можна прокладати електричну проводку: розбираємо, які зони є несприятливими
Електропроводка стала настільки звичною в нашому житті, що ми давно вже не замислюємося про те, як виконано монтаж проводки на тому чи іншому об'єкті. В той самий час, якщо ви плануєте ремонт або реконструкцію електропостачання, варто заздалегідь продумати, який кабель, реле та електричний автомат придбати, де прокладати комунікації та встановлювати ті чи інші елементи. Адже неправильна прокладка проводки може призвести до того, що:
- може статися коротке замикання, як наслідок виникає пожежа;
- з часом електропровід механічно пошкоджується та з'являється витік струму, підвищується ризик ураження електрострумом людей та тварин;
- зовнішні умови сприяють передчасному зносу елементів.
Виходячи зі свого досвіду роботи з інженерними системами, хочемо зазначити, що повністю уникнути необхідності прокладання кабелів у несприятливих місцях практично неможливо, але, знаючи про них. завжди можна мінімізувати негативні фактори.
Які місця є небезпечними для прокладання проводки на думку експертів
Всі об'єкти індивідуальні, як і умови на них, тому приймати рішення про вибір місць, де буде проводитися прокладання кабелю, виконується індивідуально. Але, щоб вам було простіше приймати рішення, ми розповімо про основні місця, яких варто уникати.

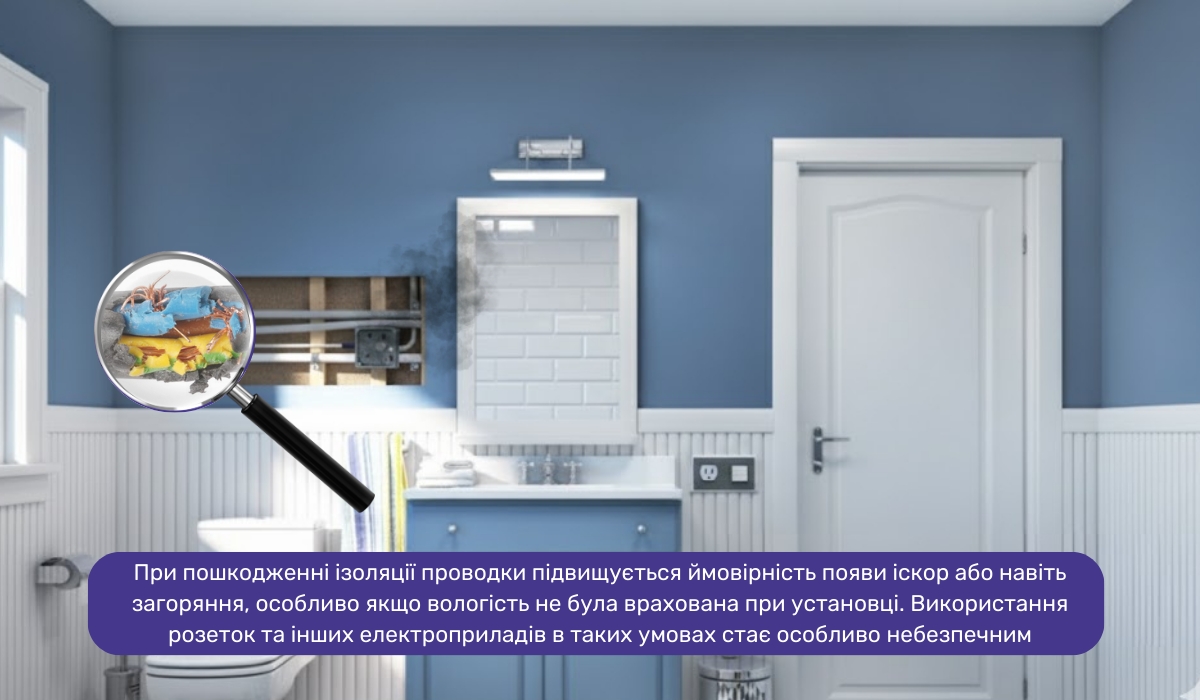

Приміщення з підвищеним рівнем вологості
Небажані місця для прокладки кабелю — ванні кімнати, санвузли, приміщення з басейном та сауною, кухня, підвали та горища, інші місця, де підвищений рівень вологості. При наявності електропроводки, установці приладів освітлення та розеток можуть виникати такі проблеми:
- Зростає ризик ураження струмом людей та тварин, оскільки вологе повітря сприяє зниженню природного опору тіла та підвищує струмопровідні властивості різних матеріалів.
- Волога, проникаючи через ізоляцію проводу, особливо якщо при покупці ви не врахували умови експлуатації, що призводить до короткого замикання.
- Корозія контактів та з'єднань може не тільки порушити з'єднання — відбудеться обрив на тій чи іншій ділянці, як наслідок електроприлади не будуть працювати належним чином. До того ж може виникнути ризик появи іскор, оплавлення ізоляції, загоряння матеріалів, які опиняться поруч.
- Руйнування ізоляційного шару, адже не всі матеріали здатні протистояти вологості та з часом перестають виконувати свої функції належним чином, що не завжди помітно зовні.
Оскільки навіть у приміщеннях з підвищеним рівнем вологості не обійтися без освітлення, розеток, можливості підключення побутової та іншої техніки, щоб мінімізувати ризик виникнення проблем, необхідно:

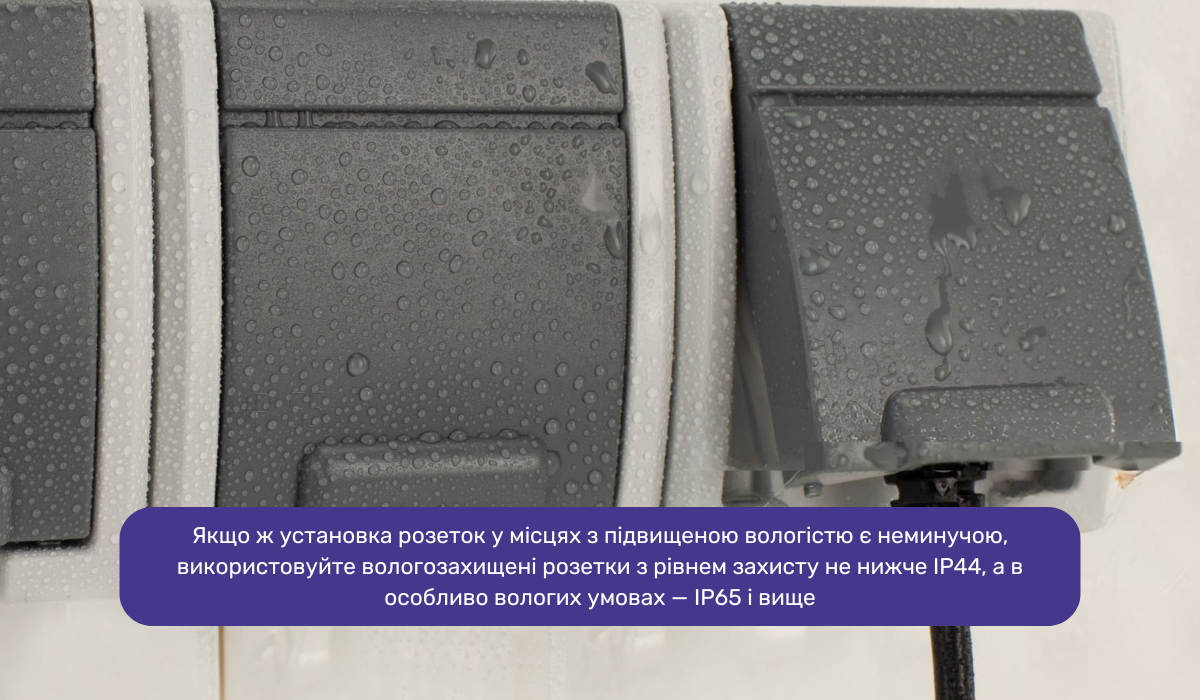

- вибирати в шоурумах та інтернет-магазинах дроти, монтажні коробки, реле, інші елементи з відповідним рівнем пило- та вологоізоляції (IP44 та більше);
- дотримуватися будівельних норм та правил, що регламентують норми прокладання комунікацій. Наприклад, з'єднання кабелів повинно бути закритим, дроти повинні розташовуватися строго вертикально або горизонтально з дотриманням відступів до стелі, підлоги та інших об'єктів;
- використовувати ПЗВ та інші захисні пристрої, які допоможуть мінімізувати негативні наслідки при аварійних ситуаціях, якщо не можуть запобігти їх виникненню;
- організуйте додаткове заземлення, регулярно проводьте аудит стану ізоляції проводів та інших комунікацій в цілому, а також відкритих елементів зокрема, щоб своєчасно помітити та усунути неполадки.
Щоб мінімізувати можливі помилки електромонтажу, які не варто допускати для вашої ж безпеки та спокою, рекомендуємо довіряти виконання робіт професіоналам.
Закритий простір: всередині стін та стельових конструкцій
Щоб приміщення виглядало естетично, часто проєктом передбачається укладання кабелів всередині стельових та стінових конструкцій. На вулиці нерідкі випадки, коли прокладка кабелю в землі є єдиним зручним варіантом. Такі рішення можуть призвести до ряду негативних моментів:
- Якщо при укладанні кабелю не використовувати захисні короби, гофру та інші спеціальні елементи, великий ризик перегріву проводів при роботі з максимальним навантаженням, як наслідок, може статися загоряння, особливо якщо поруч є утеплювач або інші легкозаймисті матеріали або перегорання жил.
- Якщо розводка електрики у квартирі, приватному будинку, офісі та на інших об'єктах виконана без попереднього складання планів та схем, то з часом ви можете забути, де проходять дроти. При виконанні подальших ремонтних робіт, розвішуванні декору та в інші моменти виникає ризик механічного пошкодження кабелю, ураження струмом, виникнення короткого замикання.
- Робота з носійними конструкціями, спрямована на монтаж в них кабелів, може знизити міцність самих конструкцій.
Якщо згідно з інженерним проєктом, необхідний прихований монтаж проводки, тоді:

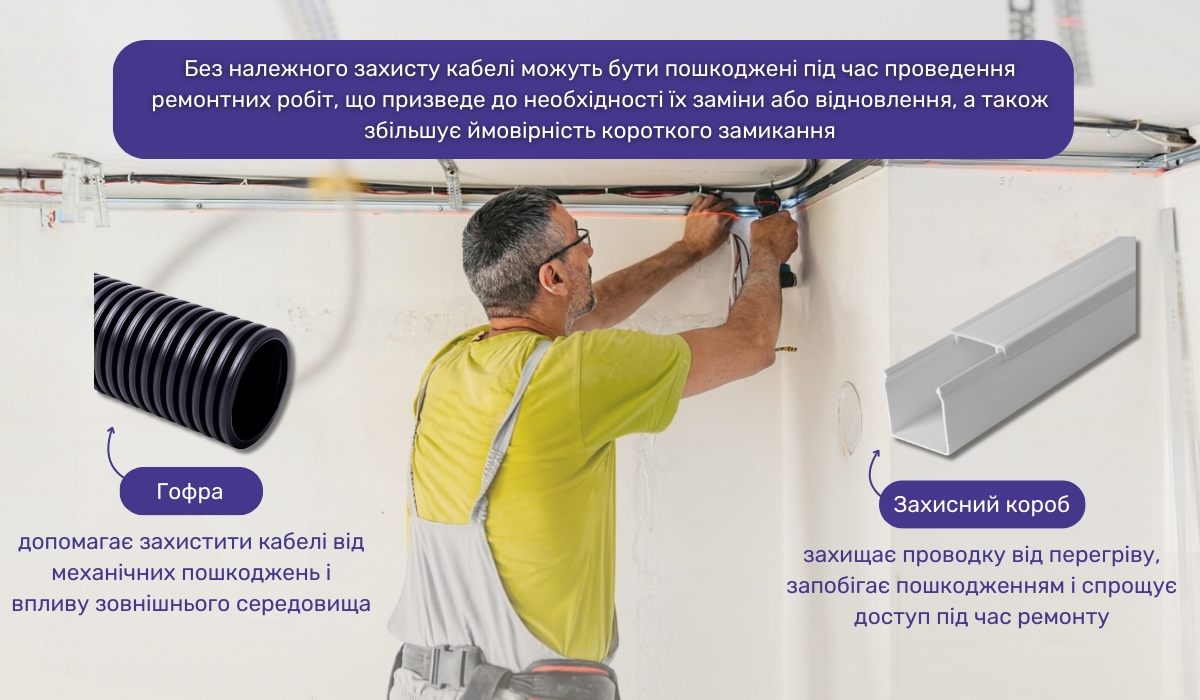

- використовуйте кабель-канали, спеціальні короби та гофра труби для захисту кабелю від зовнішніх впливів;
- використовуйте термостійкі дроти, з запасом потужності 20-30 %, особливо якщо вони будуть залучені в системах для опалення, живленні кліматичної техніки та іншого енергомісткого обладнання. Це допоможе мінімізувати ризик перегріву;
- розміщуйте дроти, розетки, вимикачі та інші модулі на максимальній відстані від радіаторів та інших приладів опалення, водопроводів, каналізації, місць з підвищеним рівнем вологості та температури;
- при зовнішніх роботах повинна бути прокладка кабелю в землі в гофрі або іншому захисному кожусі, який допоможе мінімізувати кількість вологи, що надходить до кабелів;
- в місцях, де планується з'єднання кабелю, необхідно забезпечити можливість здійснювати ревізійний доступ, в закритій частині (до якої немає доступу) повинні бути тільки цілі ділянки кабелю.
При прокладанні прихованих комунікацій важливо продумати заздалегідь в яких місцях електропроводка може перетинатися з іншими комунікаціями, передбачити захист від перепадів зовнішньої температури та вологості, при необхідності забезпечити достатню вентиляцію.
По дерев'яних поверхнях та інших легкозаймистих матеріалах
Як відомо, електропроводка може стати причиною пожежі, при виникненні перевантажень та несправностей (пошкоджень) у разі, коли вона контактує з легкозаймистими матеріалами (деревом, пінопластом, сухою соломою, тирсою, лаками та фарбами). Для мінімізації ризиків необхідно заздалегідь вивчити норми та правила, за якими буде здійснюватися прокладка кабелю по дерев'яних конструкціях. ПУЕ (Правила улаштування електроустановок) регламентують спосіб прокладки, групування проводів, методи з'єднання, відступи до інших комунікацій та з'єднань.
Згідно зі стандартами, що діють в Україні, необхідно:
- У дерев'яних будинках використовувати відкритий метод прокладання електропроводки. При виборі прихованого методу, кабелі необхідно розміщувати в металевих лотках, для додаткового захисту використовувати азбестові прокладки.
- Віддавати перевагу кабелям з мідними жилами та ізоляцією з негорючих матеріалів. Подбати про якісні розетки, вимикачі, освітлювальні та інші прилади.
- Для підключення люстр оптимальною буде відкрита проводка по стелі, яка попередньо оброблена складами, що мінімізують ризик загоряння.
- Не прокладати проводку в місцях, де вона буде закрита лінолеумом, килимами, шторами, іншим текстилем або контактувати з утеплювачами з легкозаймистих матеріалів.

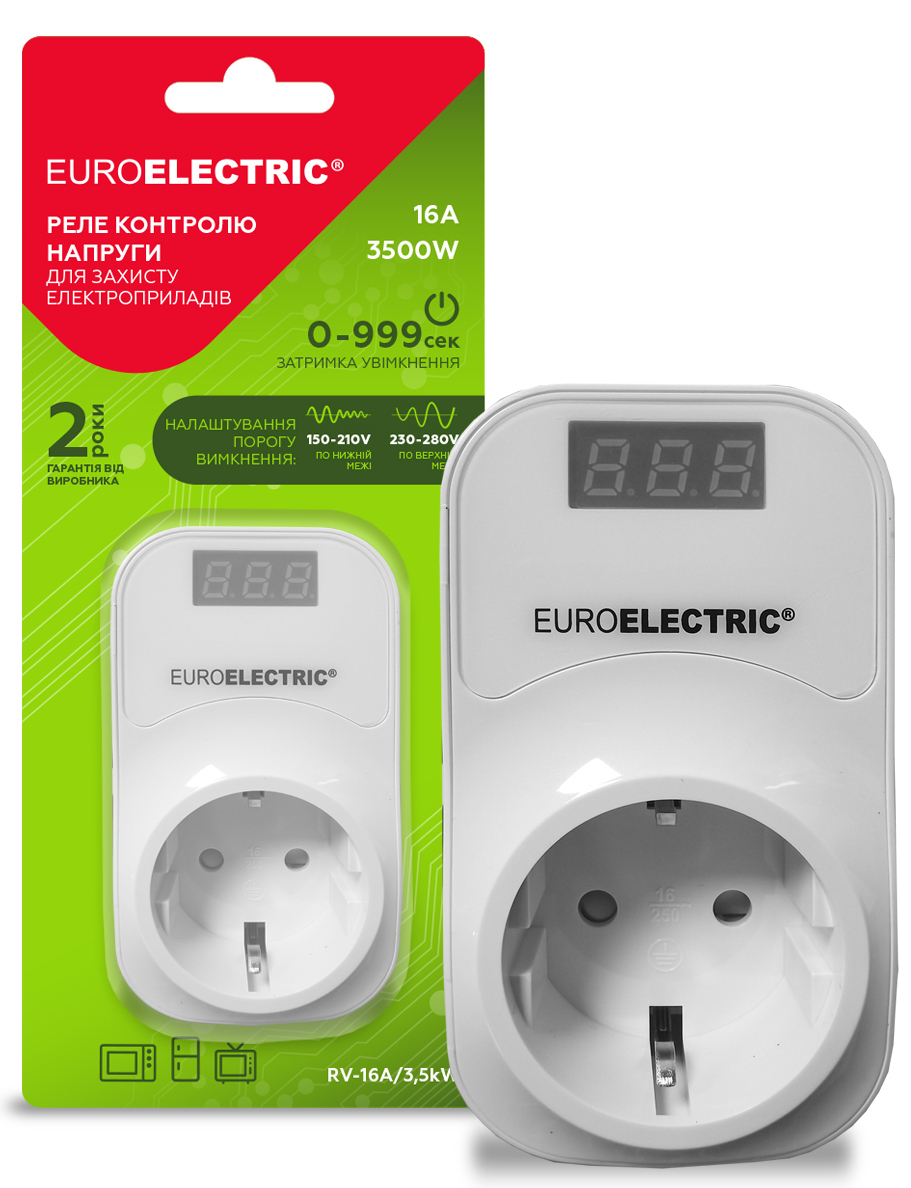

На об'єктах з дерева, в приміщеннях з дерев'яною обробкою стін, великою кількістю інших легкозаймистих матеріалів не варто нехтувати необхідністю установки ПЗВ, не зайвими будуть реле захисту напруги.
Зони, де існує ризик механічних пошкоджень кабелю
Вибираючи зони, в яких буде здійснюватися монтаж кабелю, уникайте місць, де велика ймовірність механічних пошкоджень проводів. Наприклад:
- в зоні, де планується монтаж (кріплення) меблів та розвішування декору на стінах;
- в віконних та дверних отворах;
- електропроводку не можна прокладати під підлоговим покриттям, особливо якщо вона не захищена спеціальними міцними коробами.

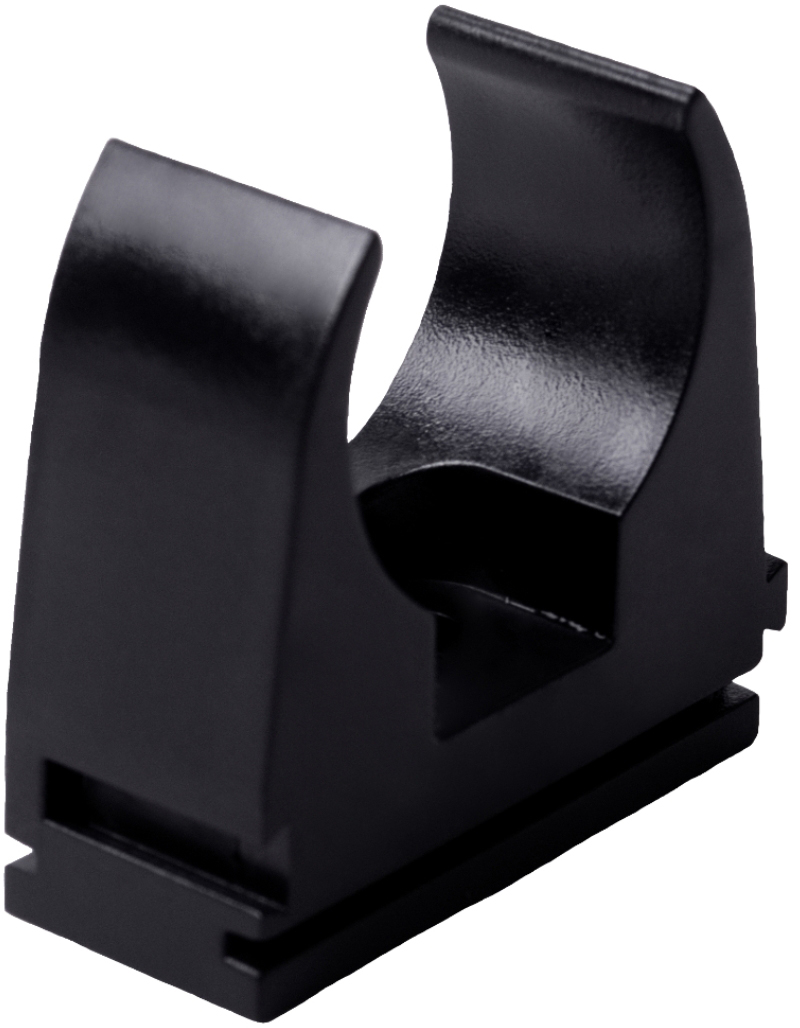

Щоб мінімізувати ризик пробоїв або пошкодження кабелів, прихованих у стінах, стелі, інших архітектурних конструкціях, важливо заздалегідь продумати, де розмістити розподільні коробки та накреслити схеми розводки проводів. Під час монтажних робіт необхідно виконувати кріплення кабелю до стіни таким чином, щоб дроти були надійно зафіксовані, але при цьому не пошкоджувалася ізоляція.
Якщо у вас такі схеми відсутні, то перш ніж свердлити стіну або забивати в неї цвях, необхідно використовувати спеціальний прилад, що дозволяє визначити наявність струмопровідних жил.

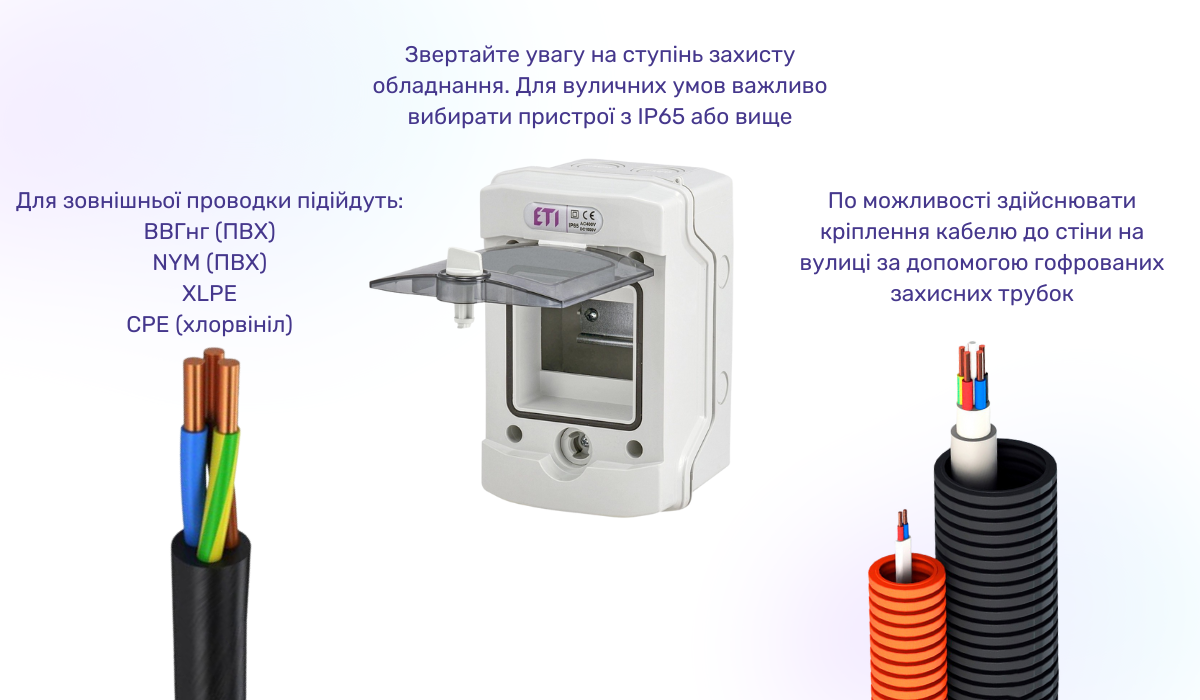

На вулиці, де відсутній захист кабелю від негативних зовнішніх впливів
Канули в лету ті часи, коли з настанням вечора життя поступово завмирало. Зараз наявність вуличного освітлення дозволяє людям продовжувати вести активний спосіб життя, безпечно пересуватися, займатися своїми справами. Однак при організації вуличного освітлення, для забезпечення безпеки користувачів важливо:
- Вибирати провід для зовнішньої проводки з ізоляцією, стійкою до перепадів температур, впливу вологи та УФ променів.

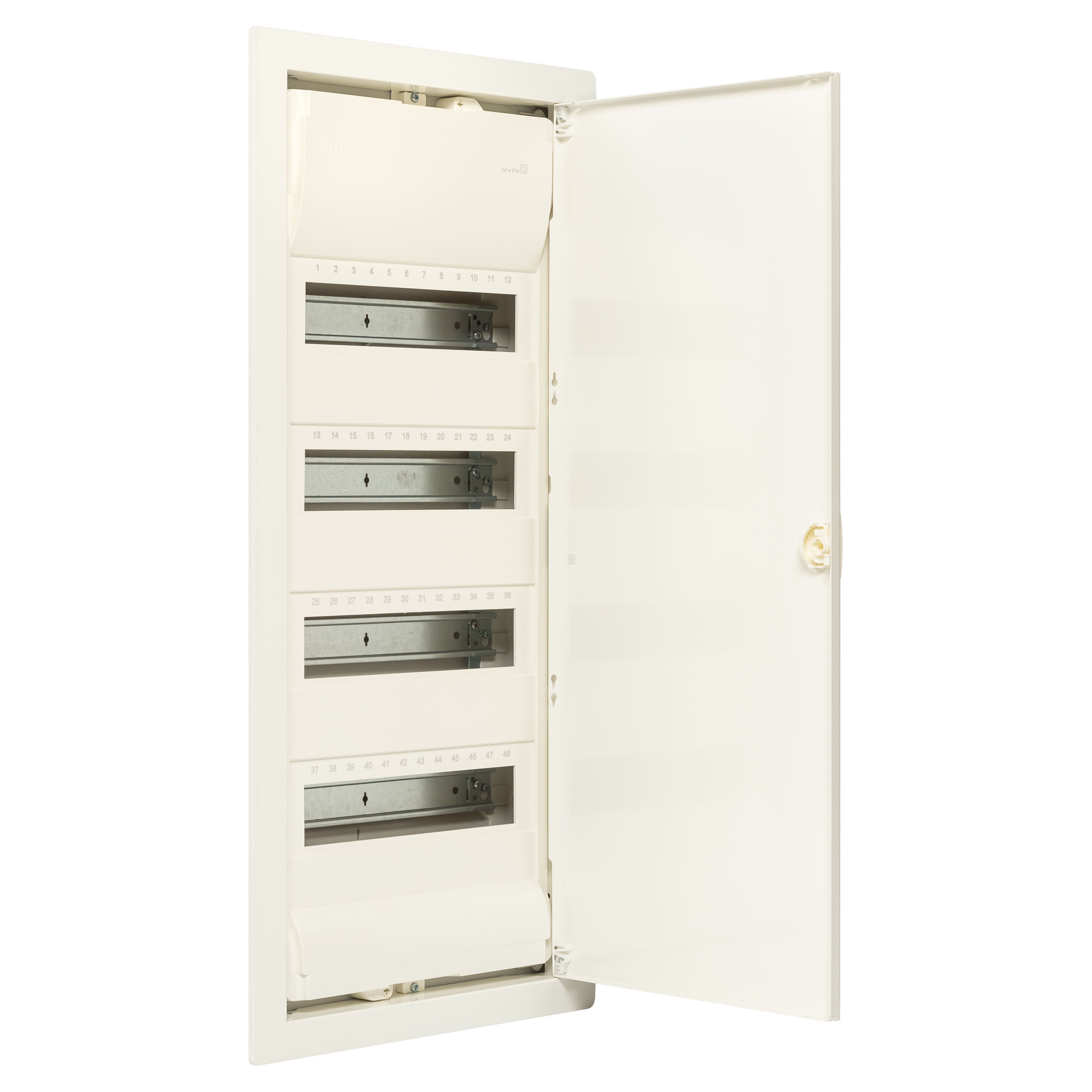

- Використовувати вологозахищені якісні шафи електричні, розподільні короби та інші модулі.
- В міру можливості здійснювати кріплення кабелю до стіни на вулиці за допомогою гофрованих захисних трубок та інших типів коробів, які допоможуть мінімізувати негативний вплив зовнішніх факторів.
- Передбачити можливість проведення ревізій для оцінки стану кабелю та місць його з'єднання. Контакти можуть окиснюватися, як наслідок порушується якість з'єднання, виникають аварійні ситуації.
При виборі місця для прокладки зовнішньої проводки важливо стежити за тим, щоб вона не потрапляла в зону, де великий ризик механічних пошкоджень. Якщо дроти планується розміщувати в ґрунті, важливо проводити укладання на глибині не менше 80 см, з використанням якісного захисного короба.
Всередині конструкцій з металу та інших струмопровідних матеріалів
При будівництві об'єктів часто використовуються металеві конструкції, матеріали, що містять графіт та інші струмопровідні речовини. При виборі місць для прокладки проводки варто ретельно вивчити, з яких матеріалів виготовлені елементи, з якими будуть контактувати дроти. Щоб нівелювати ризик ураження струмом, не прокладайте проводку:
- без додаткової ізоляції всередині металевих труб;
- під кахлем та лінолеумом, що містять графіт;
- поруч з трубами опалення та водопостачання, оскільки там великий ризик утворення конденсату, який може проникати крізь ізоляцію кабелю.

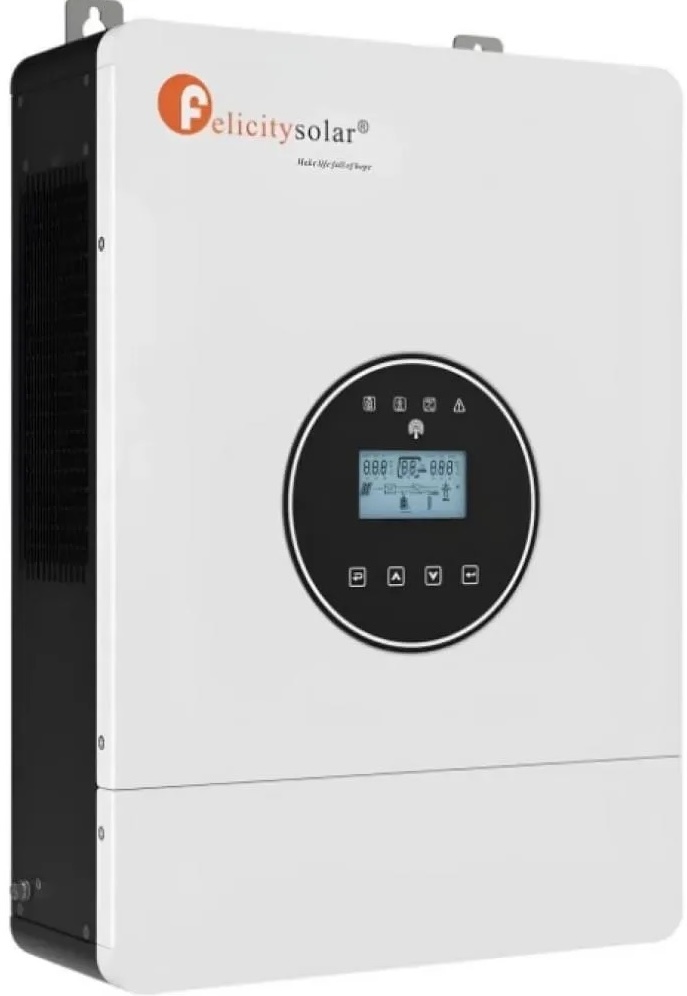

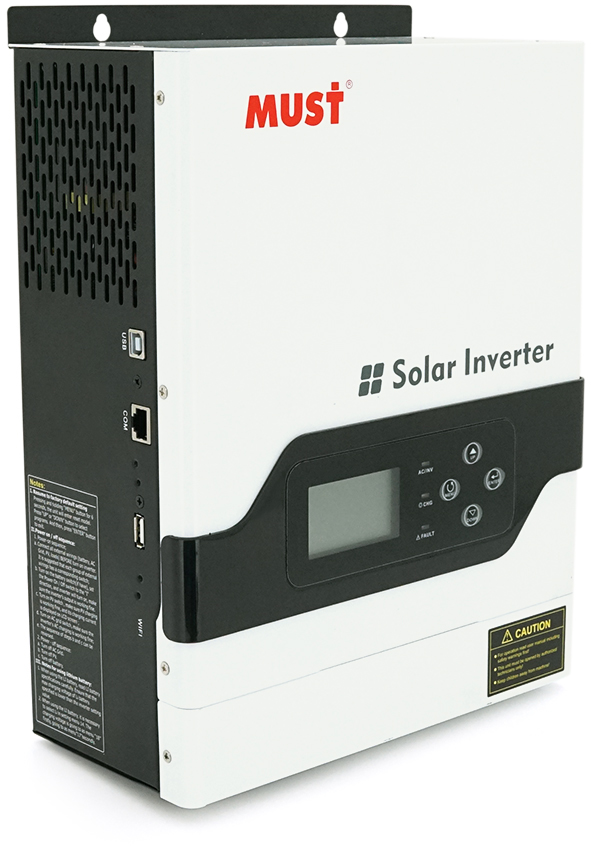

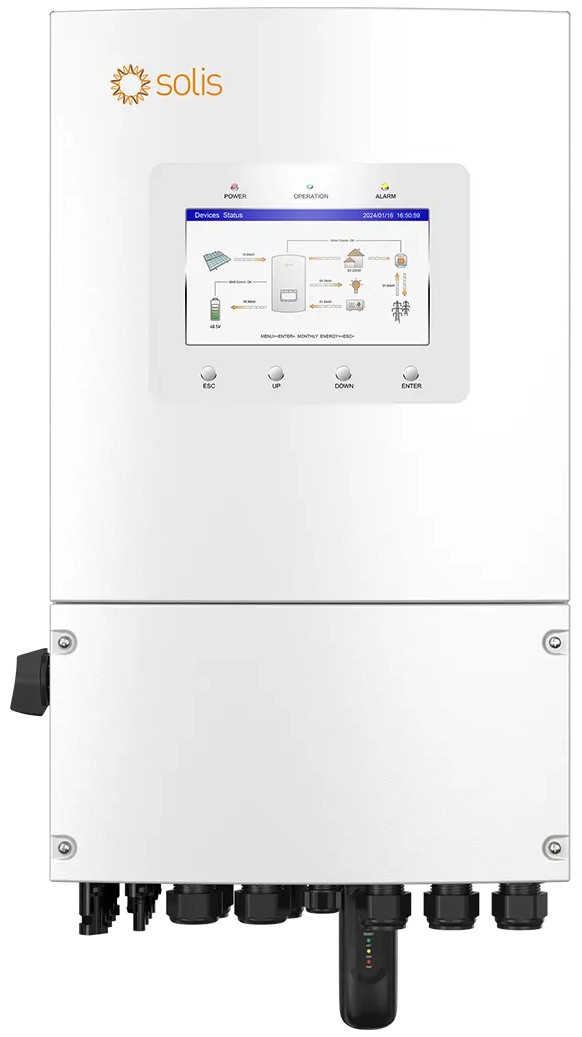

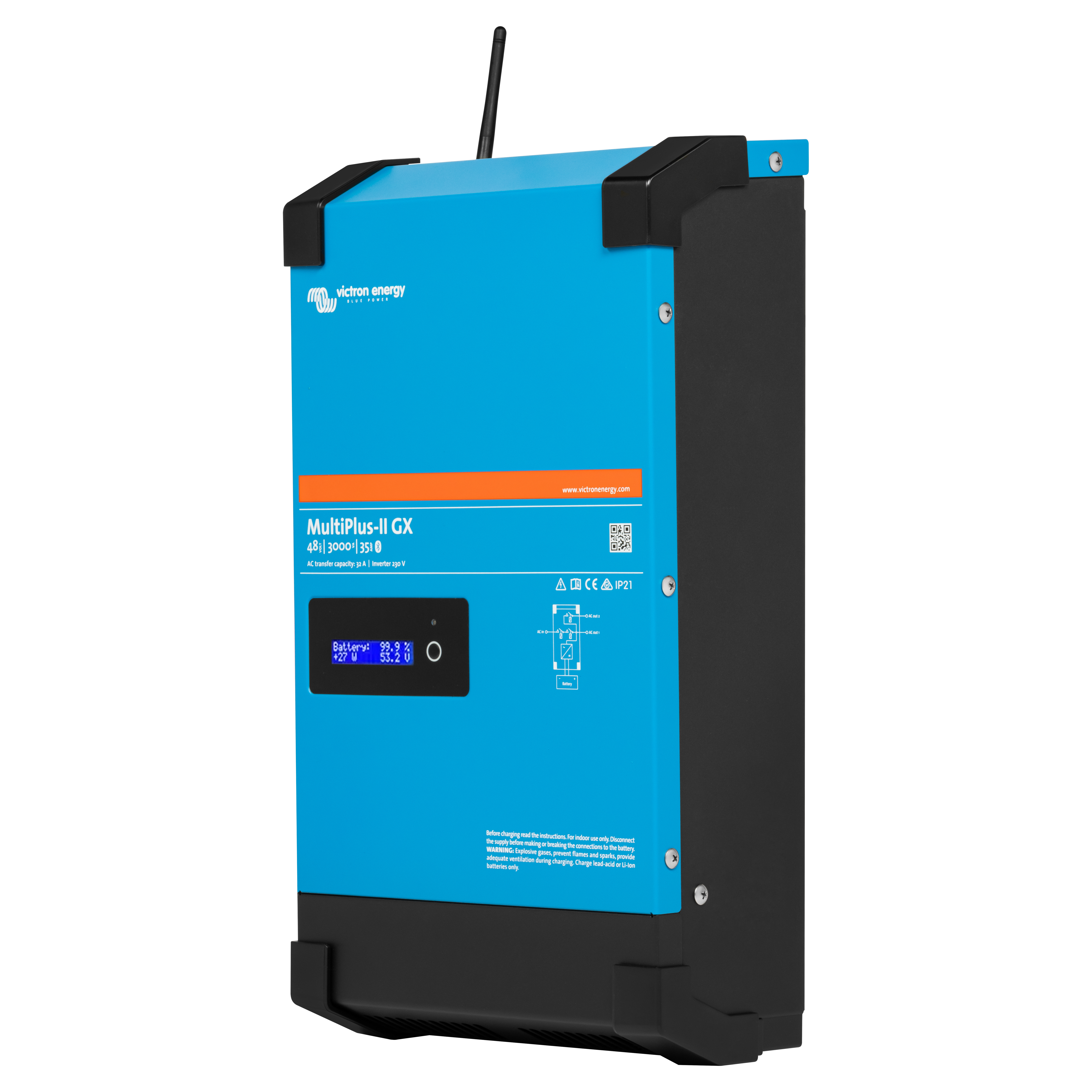

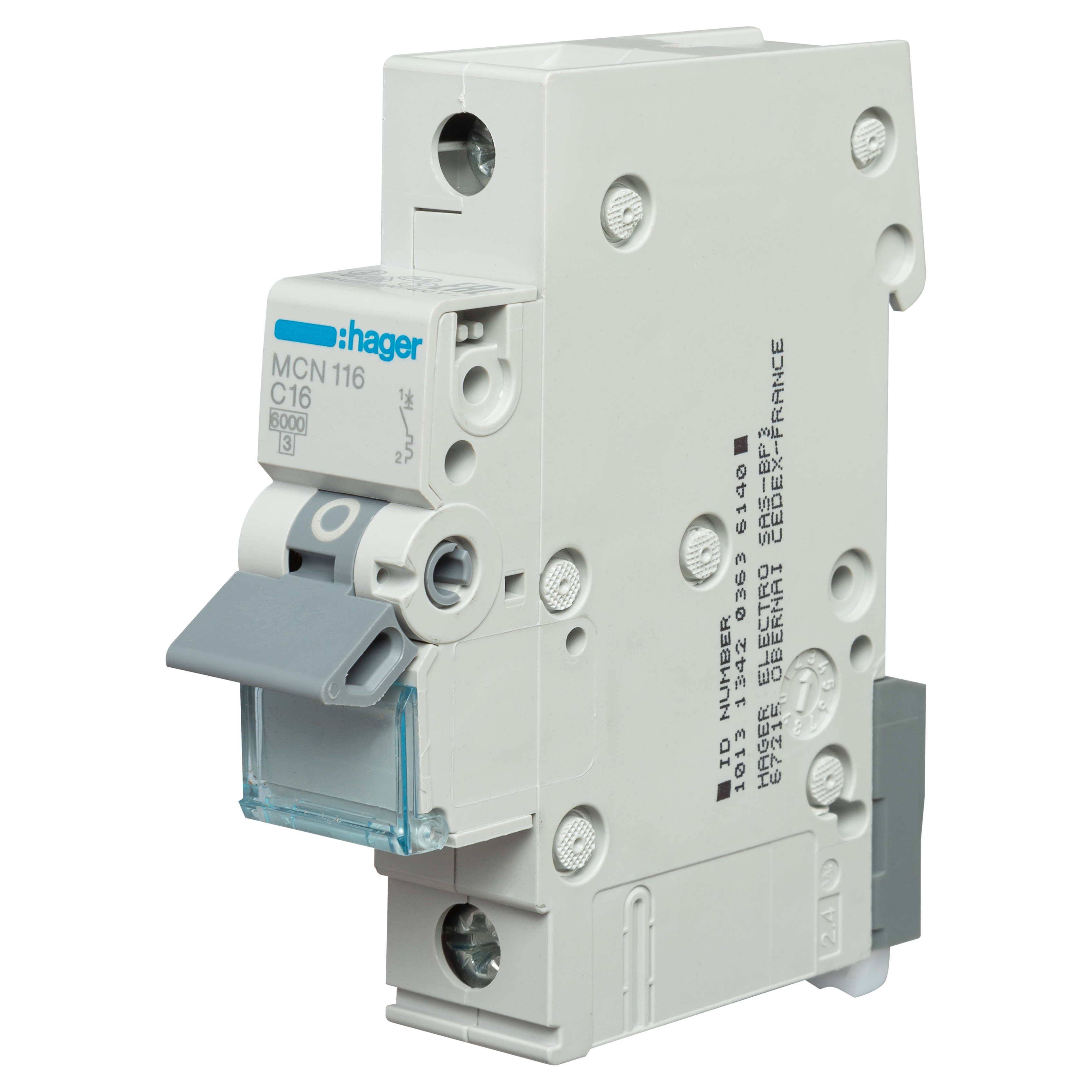

Якщо уникнути розміщення кабелю поблизу струмопровідних конструкцій неможливо, важливо подбати про якісну ізоляцію, забезпечення заземлення та захист від механічних пошкоджень. Також для мінімізації ризику ураження струмом важливо вибирати тільки надійне обладнання. Купувати інвертор напруги, захисні автомати, стабілізатори, перетворювачі, кабелі, розетки та вимикачі, різні реле необхідно в магазинах, що пропонують сертифіковану продукцію з гарантією від виробника.
Для вашої безпеки категорично не рекомендуємо розміщувати проводку там, де великий ризик її пошкодження механічно або іншими методами, буде прямий контакт з водою та легкозаймистими предметами, а також там, де дроти будуть заважати пересуванню людей та транспорту.
Сподіваємося, що наша стаття допомогла вам краще зрозуміти, де не можна прокладати електричну проводку та як можна нівелювати негативний вплив зовнішніх факторів на роботу електропроводки. Якщо вам потрібна допомога у виборі електрообладнання, ви можете звернутися за консультацією до експертів ВЕНКОН.
